低用量用户入门

参见“管理您的 Onshape 计划” > “登录帐户”。

Onshape 文档是一个版本控制的容器，可用于存放许多类型的数据。单个文档可以包含零件、装配体、工程图，甚至上传的文件，如 PDF、图像或视频。每个组织都以不同方式使用文档，但了解文档的结构以及如何查找不同类型的信息将有助于您有效地使用它们。

选项卡

每个 Onshape 文档可能包含不同类型的信息，沿窗口底部分为可看到的不同类型的选项卡：

不同分页数据类型的范例

将鼠标悬停在选项卡上以显示其内容的缩略图。单击选项卡以访问其内容。您还可以单击左下角的选项卡管理器按钮 以查看选项卡的竖直列表，以及搜索和筛选特定的数据类型或数据实例：

1. 选择选项卡类型筛选器来根据选项卡类型进行排序。
2. 如果需要，输入搜索条件。
3. 查看搜索的结果。

选择了 Part Studio 筛选器的选项卡管理器

选项卡分为 9 个类别：

1. Part Studio -

   Onshape 中的零件在 Part Studio 选项卡中创建。Part Studio 可以包含一个或多个零件，具体取决于设计者如何构造它们。

2. 工程图 -

   如果您在其他系统中使用了工程图文件，那么就会熟悉工程图选项卡。Onshape 工程图可以有多个工作表，并且可以参考多个零件或装配体。

3. Feature Studio -

   Feature Studio 是一个包含 FeatureScript 的选项卡。FeatureScript 是一种编程语言，用于在 Onshape 中定义您自己的自定义特征（有关更多信息，请参见 Feature Studios）。

4. 应用程序 -

   来自 Onshape 应用程序商店的第三方应用程序也可能会显示为 Onshape 文档中的选项卡。这些应用程序可能与您使用 Onshape 不太相关，但尽管如此，如果您遇到它们，一定要认识。

5. 图像 -

   上传到 Onshape 中的图像存储在选项卡中，它们既显示在选项卡中，也显示在选项卡的缩略图中。

6. Zip -

   Zip 文件是导入的压缩文件，用途是将信息连同项目数据一起存储在 Onshape 中。有关更多信息，请参见导入文件。

7. 材料库 -

   用户可以上传自己公司的材料资源库在 Onshape 中使用，详细信息请参考自定义材料。

8. PDF -

   PDF 会产生预览，且可以直接在 Onshape 文件中查看。

9. 装配体 - -（包括 BOM）

   組合件是在組合件分頁中所建立，與您在其他系統中慣用的組合件檔案類似。一個主要的不同是，Onshape 的組合件同時會包含材料表 (BOM)。

10. X_T -

    X-T 是来自另一个系统的转换或未转换的 CAD 数据。有关更多信息，请参见导入文件。

有关使用选项卡管理器的更多信息，请参见文档选项卡。

Onshape 轻用户的界面包括以下特征（请注意，编号与上图中的编号一致）：

1. 刷新文档图标 - 您的公司图标位于 Onshape 主页的最左上角，并显示“文档”页面。在 Onshape 的任何位置单击此图标。
2. “活动”页签 - 此页签位于轻用户主页的左上角，可让您导航到“活动”流（您和您的同事在 Onshape 中执行的操作列表）。
3. “文档”页签 - “文档”页签位于轻用户主页的左上角，可让您导航到“文档”页面（与单击公司徽标的效果相同）。
4. “分析”选项卡 - 分析选项卡允许您导航到分析页面，以查看有关文档、用户和使用情况的报告。有关 Analytics 的更多信息，请参见访问分析。
5. “行动项”页签 - “行动项”页签位于轻用户主页的左上角，可让您直接导航到“行动项”（任务和发布管理分配）页面。
6. 搜索栏 -“文档”页面上的搜索栏允许您搜索所有文档。选择筛选器后（在最左侧：最近打开、由我创建、与我共享），将在该筛选器中对文档进行搜索。
7. “通知”按钮 - “通知”按钮位于轻用户主页顶部的搜索栏右侧，可让您查看与文档评论、文件导入和导出状态、工作场所状态等相关的通知。
8. Learning Center 按鈕 - Onshape 的學習中心按鈕是在輕度使用者首頁上方「應用程式商店」按鈕的右邊，可讓您巡覽 Onshape 的學習中心，其中包括如何使用 Onshape 的自學課程與先前錄製的網路研討會。
9. “帮助”图标 - Onshape 的帮助菜单图标位于页面的右上角，在“学习中心”按钮的右侧。单击该图标可打开帮助菜单下拉列表。选择“帮助”选项可直接访问 Onshape 的帮助中心。



   此菜单还包含一种联系技术支持的方式：联系技术支持可打开一个对话框，您可以在其中输入问题，根据需要添加问题的屏幕截图，还可以选择是否直接与 Onshape 技术支持代表共享您的文档（可以随时撤销此权限）。

10. 帐户用户图标 - Onshape 轻用户页面顶部最右侧的图标是帐户图标，通常后跟用户名称。单击此图标或您的名称，打开一个下拉菜单，其中包含导航到您的帐户、企业设置的选项和退出登录选项。

有关常见的设置首选项和访问命令的更多入门信息，请参见 我的帐户设置。

单击左侧边栏中的“活动”。

“活动”页面是您的 Onshape 主页，是您在 Onshape 中的默认起点。在此页面上，您可以在流中看到与文档相关的活动。使用“省略号”菜单可访问与活动条目相关的命令。

有关更多信息，请参见监控用户活动。

省略号亮显为红色的活动流

单击侧栏中的“文档”可打开您有权访问的所有文档的列表。

您可以在“文档”页面中开始在 Onshape 中的大部分工作。单击窗口左上角的公司徽标，可以从 Onshape 的任何位置返回“文档”页面。

“文档”页面列出了您有权访问的所有文档，有时单独列出，有时组织成项目和文件夹（如下所示，用红线框起）。此页面还包含用于缩小文档列表的筛选器（用橙线框起）和搜索框（用黄线框起）。单击项目、文件夹或文档名称以将其打开。

在上面的示例中，以蓝色标出的图标表示标签、文档详细信息以及列表和网格视图选项。

有关使用“文档”页面的更多信息，请参见文档页面。

搜索信息

您可以在轻用户文档页面中访问 Onshape 的高级搜索栏，如上所示，用红线框起。要导航到该搜索栏，请单击 或“转至文档”图标（您的公司徽标），这两者都位于页面的左上角。Onshape 的高级搜索工具可用于按零件编号、发布状态、版本和修订来查找特定零件、装配体和工程图。

单击搜索栏中的向下箭头以打开高级搜索对话框。在此对话框中，您可以为搜索指定不同的参数：

例如，假设您收到指定零件编号为 00203 且修订版本为 B 的工作订单，您需要零件的工程图和 3D 模型才能完成该订单。要查找它们，请打开高级搜索对话框并按如下所示进行填写：

单击搜索以显示结果（如上面的第二个示例所示），然后单击结果以直接进入工程图和 3D 模型。从那里，您可以执行前面描述的任何操作，根据需要测量、导出对象或对其添加评论。

有关使用 Onshape 搜索功能的更多信息，请参阅高级搜索。

“仅查看”工具栏在默认情况下呈现给对文档没有编辑权限的所有用户。

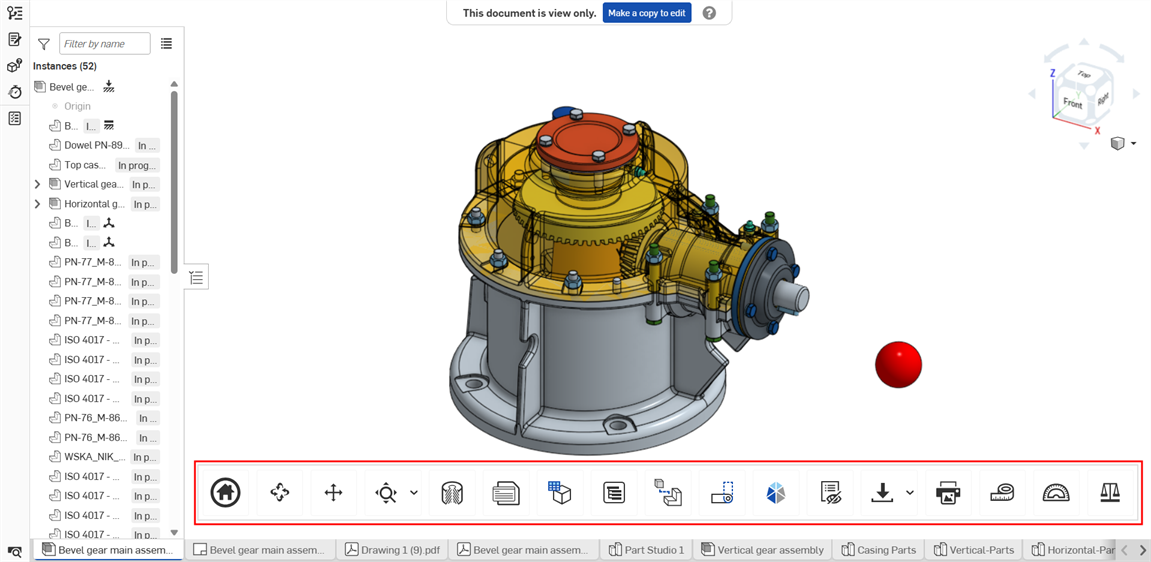

进入文档后，轻用户或具有“仅查看”权限的用户将看到此布局（请注意用红线框起的“仅查看”工具栏）：

当与仅查看权限共享时，Enterprise 中的用户和任何其他帐户也将具有此工具栏。只有公司所有者才能更改其公司的设置，以隐藏所有文档中的“仅查看”工具栏。对文档具有编辑权限的用户将看不到“仅查看”工具栏。

有关如何操作仅查看工具栏的更多信息，请参见使用仅查看工具栏。

“仅查看”工具栏位于 Onshape Part Studio 或装配体的底部（如上所示，用红线框起），并且最多可以包含 18 个工具或功能，其中一些取决于选项卡类型或用户的权限：

通常在 Part Studio 中看到的工具栏，如上所示

上图是 iOS 设备上常见的工具栏

上图是 Android 设备上常见的工具栏

通常在装配体中看到的工具栏，如上所示

• 主页 - 单击“主页”图标以自动还原文档的初始视图。
• 旋转 - 单击“旋转”图标，然后单击光标并将其拖动到您希望文档旋转的方向。
• 平移 - 单击“平移”图标，然后单击光标并将其拖动到要平移文档的方向。
• 缩放到合适大小 - 单击“缩放到合适大小”图标可自动缩放图像以适应屏幕中间。单击图标右侧的下拉菜单箭头可查看以下特征：
  • 放大所选窗口 - 单击“放大所选窗口”，然后拖动光标以围绕希望放大的图元部分创建缩放界限框；您的图像会相应地缩放。
  • 缩放 - 单击“缩放”，然后单击并上下或左右拖动光标以放大和缩小。

  在使用桌面上的 Onshape 应用程序时，可以随时使用鼠标上下滚动以放大或缩小。

  在具有标准 3 键鼠标的 Windows 计算机上，Onshape 提供以下方案来操纵 Part Studio 和装配体中的 3D 模型：

  3D 旋转：鼠标右键单击+拖动

  放大和缩小：分别向上滚动和向下滚动

  2D 平移：Ctrl+鼠标右键+拖动

  （单击中键+拖动）

  有关在 Onshape 中自定义视图操纵的更多信息，请参见视图导航和查看零件。

• 剖视图 - 单击“剖视图”图标可打开“剖视图”操纵器：



  选择要查看的平面、面（平面、圆柱、圆锥）或嵌合连接器，然后单击剖视图操纵器右上角的复选标记 以做出最终决策。

• 检查表格 - 此图标仅出现在 Part Studio 页签中。单击可打开基于模型定义的“检查表格”，查看基准、尺寸、形位公差和焊接符号等注释。

• 属性 - 当您在 Part Studio 中时，单击“属性”图标打开“属性”对话框，您可以在其中编辑 Part Studio 的名称、说明、零件编号、状态等：



  若要查看图元上特定零件的属性，请单击该特定零件，然后单击“属性”图标。

  在装配体中，单击“属性”图标以打开“属性”对话框。

  低用量用户和缺少写入权限的完全用户无法编辑属性。

• 外观面板 - 只有在选择了 Part Studio 选项卡时，此工具才会出现。单击此工具可从用户界面右侧打开“外观”面板：

  您可以看到与特定零件或面相关的颜色。有关分配颜色的更多信息，请参见自定义零件和面：外观。

• 显示状态 - 此工具仅在选择“装配体”时出现。单击打开“显示状态”对话框。请参见显示状态以获取更多信息。

• 切割清单 - 仅当选择 Part Studio 选项卡并使用框架时，此工具才会出现。单击可从用户界面右侧打开“切割清单”面板。请参见切割清单以获取更多信息。

• 自定义表格 - 只有在选择了 Part Studio 选项卡时，此工具才会出现。单击此工具可从用户界面右侧打开“自定义表格”面板。如果已将某个自定义表添加到文档中，它会打开：



• 配置面板 - 单击“配置表”图标以打开“配置的零件属性”面板（请注意，仅当装配体或 Part Studio 包含配置的属性时，才会显示此图标）：



  若要详细了解配置面板，请参见配置。

• 物料清单 - 单击物料清单图标以打开或关闭物料清单面板。
• Exploded views - Click the Exploded views icon to open the panel in order to select an Exploded view to display.

  仅当选择部件时，此工具才会出现。

• 命名位置 - 单击“命名位置”图标打开面板查看装配体的已命名位置，并从中选择。请参见“命名位置”了解更多信息。

• 仿真 - 单击“仿真”按钮查看装配体的所有仿真，然后运行任何仿真。请参见“仿真”了解更多信息。

• 评论面板 - 单击“评论”图标可切换评论面板（请注意，此图标仅在用户具有评论权限时出现）：



  要了解有关“评论”面板的更多信息，请参见“工作区评论”。

• 跟随用户... - 单击“跟随用户”图标以打开一个菜单，其中包含当前位于文档中的用户列表（请注意，仅当文档中有多位用户时，才会显示此图标）：



  单击您要跟随的用户，您的 Onshape 窗口将进行调整以实时显示其文档视图，如下所示：



  若要停止跟随用户，请重新单击工具栏中的“跟随用户”图标。要了解有关跟随用户的详细信息，请参阅跟随模式。

• Export tab - Click the Export icon to open the Export dialog. Here, you can edit your document's name and export options.
  • Export selected - Click the Export selected icon to export all selected geometry (note that this icon appears only when exportable geometry is already selected). An Export dialog like the one above appears; edit your file name, format, version, and export options, and click the Export button to finalize your decisions.
  • Select and export... - To export a specific assembly or part, click the dropdown menu arrow to the right of the Export icon and click Select and export...(note that this icon only appears if there no exportable geometry is selected). This opens an Export manipulator; click the part or assembly you want to export, then click the checkmark in the top right corner. This opens the same Export dialog as shown above. Choose your export settings and click the Export button to finalize your decisions.

• 打印 - 单击“打印”图标以打开“打印设置”对话框：



  在这里，您可以编辑打印设置。准备好打印时，单击右上角的复选标记 。这样将打开文档的打印预览，您还可以指定更多特定于打印机的设置。

• 测量 - 将光标悬停在“测量”图标上，以了解测量工具的工作方式：



  以上消息说明了每当选择图元或零件时，测量工具如何自动显示在 Onshape 窗口的右下角。单击“测量”图标以视图工具功能的动画示例。

• 显示分析工具 - - 单击“显示分析工具”图标可打开用于检查设计完整性的工具。这些工具可用于检查 Part Studio 中的草图边/曲面以及零件边/曲面/体积，以及装配体中的实例曲面/干涉。请参见“分析工具”了解更多信息。

• 质量属性 - 单击“质量属性”图标以打开“质量属性”面板：



  在 Part Studio 中，如果未选择任何零件，“质量属性”面板将显示 Part Studio 属性。如果选择了零件，则仅显示所选零件的属性。

Onshape 中的所有内容都有一个唯一的 URL。许多组织在工作订单或 ERP 软件中发布指向 Onshape 对象（Part Sutido、装配体、工程图等）的特定版本的链接，使您可以获得所需的确切版本。可以从浏览器的地址栏轻松地复制这些链接，也可以将这些链接轻松地复制到浏览器的地址栏。

轻用户目前无法使用“共享”按钮，因为不允许轻用户共享文档。

Onshape 文档中的选定对象是加在一起的。当您左键单击以选择几何图元的一部分，然后再次单击几何图元的另一部分时，Onshape 会加上第二个选定对象（以及后续选定对象），而不是切换到该选定对象。您可以通过轻按键盘上的空格键（或在空白处单击）来清除选定对象。下面的第一个示例显示的是在 Part Studio 中仅选择了一个零件时的文档视图。第二个示例显示的是同时选择了三个零件时（选中后，所有零件都以黄色亮显）文档将会是什么样子。

您可以使用 “仅限查看” 工具栏中的测量和质量属性工具，但是，当选择任何实体时，Part Studio 和装配体中会自动使用 Onshape 测量工具。当您进行一个或多个选择时，测量信息会自动显示在界面的右下角。有关测量的更多信息，请参见测量工具。

Part Studio 中的测量工具显示了选定零件的面积。

这同样适用于质量属性。选择零件或装配体，质量属性图标将显示在界面的右下角：

单击图标以显示选定对象的属性。

有关质量属性的更多信息，请参见质量属性工具。

1. 在文档内时，右击选项卡即可访问环境菜单：



2. 从菜单中单击创建任务以打开“创建任务”对话框：



3. 指定任务名称。

4. 可以选择指定任务说明。

5. 在对话框的右侧、“特性”图标 () 旁边分配了一个默认类别的“任务”。您可以保留或删除此类别和/或输入其他类别。

6. 单击“参考”图标 () 将此任务与某一特定文件或文件版本中的零件、装配体、工程图、文件、Feature Studio 或应用程序相关联。当“参考”对话框开启时，单击“添加参考”图标 ()，搜索参考或粘贴至特定参考的 URL，或从列表中选择以找出在某一特定零件、装配体、工程图、文件、Feature Studio 或应用程序中的参考。您也可创建一个版本或查看版本图表。

7. Click the Priority & Dates icon () and enter a due date.

8. Click Save to save the task and assign it later; click Assign to assign it to a particular user now, or click Cancel to abort the creation of the task.

创建“行动项”列表后的示例任务。

若要在创建任务后将任务重新分配给其他用户，请选择查看任务进行编辑。在已分配给输入框中移除用户并选择其他用户。单击保存即可重新分配任务。

您可能会获得对文档添加评论的权限，从而能够直接在 Onshape 中与您组织的其他成员进行交流。若要添加评论，请打开一个文档，然后单击仅查看工具栏中的“评论”按钮 以打开“评论”面板，如下所示：

如果您没有评论的权限限，则“评论”按钮不会出现。

如果您有权对文档添加评论，您可以通过右键单击模型几何图元和特征并从环境菜单中选择“添加评论”来为其添加评论，如下面的第一个示例所示。选择添加评论将打开“评论”对话框，其中选择的零件附有评论，如下面的第二个示例所示。您也可以在评论中提及其他用户，只需在其用户名前面键入 @ 即可。

有关评论的更多信息，请参见在工作空间和版本中注释。

您可以将零件、装配体和工程图导出为多种不同的文件格式，例如，您可以轻松创建供应商制作零件所需的 STEP 文件。如果您有权导出数据，请右键单击 Part Studio 的零件清单或图形区域、“装配体”选项卡或“工程图”选项卡中的零件，然后从环境菜单中选择“导出”（如下面的第一个示例所示）。此时将显示“导出”对话框（如下面的第二幅图所示）：

有关导出数据和支持的文件格式的更多信息，请参见导出文件。

右键单击或环境菜单在 Onshape 中随处可见，并包含完成任务所需的许多命令。右键单击以激活以下内容的环境菜单：图形区域中的图元（例如零件、曲面和草图）、特征列表（例如拉伸和旋转特征）中的图元、Part Studio 和装配体（单个零件、曲面、曲线和装配体）中的零件列表，以及工程图中的图元。像导出这样的重要命令可以在环境菜单中找到，因此请务必在整个界面中单击鼠标右键，以访问实现目标所需的命令。

通过右键单击“文档”页面上的文档生成的环境菜单示例

当用户具有发布管理责任时（仅限 Enterprise 或 Professional 用户），他们无法启动发布，但可能具有观察、评论和核准发布候选的责任。工具栏上没有用于此目的的轻用户工具，不过，用户必须通过他们接收的通知来访问发布候选，通知可能为：

• 包含链接的电子邮件通知
• 文档中的内部通知
• 包含链接的移动通知

These notifications will contain a View release link that when clicked takes the user directly to the release candidate dialog.

有关可以向 Light 用户授予哪些全局权限的说明，请参阅 Light 用户的全局权限。
