测量工具

快捷键：[

1. 选择要测量的一个或多个图元。您也可以在打开“测量”工具后选择它们。

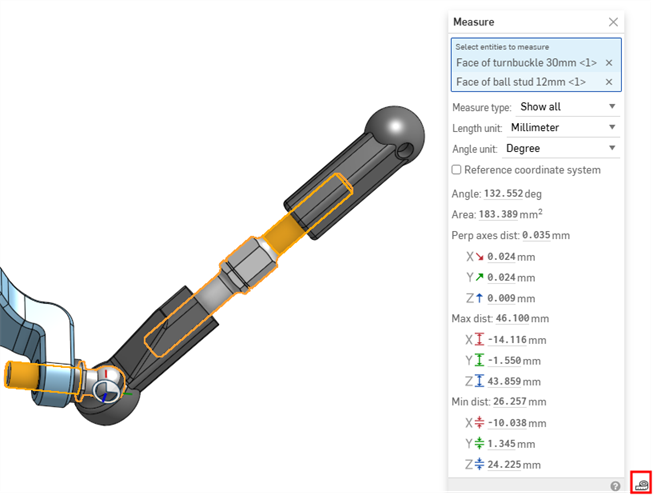

2. 单击页面右下角的测量工具 图标。“测量工具”显示所选一个或多个图元的测量值：



3. 请使用下拉菜单选择测量类型、长度单位和/或角度单位。这些都可以随时更改。

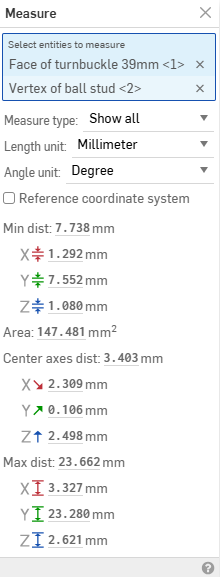

4. （可选）选择另一个图元。“测量工具”将显示图元之间的中心到中心、最大到最大以及最小到最小测量值。

在 Part Studio 中选择草图图元时，草图图元图标会指示该类型。

在装配体中测量超过两个图元时，将得到这些图元的最小距离、最大距离、总面积、中心轴距或总长度。

• 测量类型 - 筛选“测量”对话框中显示的测量类型。选项有“显示全部”、“位置”、“中心位置”、“最小距离”、“最大距离”、“长度”、“直径”、“半径”、“角度”、“面相切角度”、“曲率偏移”或“表面面积”。

• 长度单位 - 选择长度单位。选项包括厘米、英尺、英寸、米、毫米或码。

• 角度单位 - 选择角度单位类型：度数或径度。

• 直径 - 圆弧或圆的直径。

• 半径 - 圆弧的半径。

• 中心距离 - 两个图元之间的中心距离。

• 垂直轴角度 - 两个图元之间的垂直轴角度。

• 面积 - 表面的面积。

• 面相切角度 - 选定表面和与表面相交的直线之间的相切角度。

• 曲率偏差 - 所选表面和与表面相交的线之间的偏差。

• 中心 - 圆弧或圆的中心尺寸 (X, Y, Z)。

• 中心距离 - 两个图元 (X, Y, Z) 之间的中心距离。

• 最小距离 - 两个图元 (X, Y, Z) 之间的最小距离。

• 最大距离 - 两个图元 (X, Y, Z) 之间的最大距离。

• Min Rad Pt. - Minimum elliptical radial point (X, Y, Z).

• 最大半径点 - 最大椭圆半径点 (X, Y, Z)。

• 长度 - 图元的长度；例如，直线的长度或圆的周长。

• 点 - 点、顶点或嵌合连接器的位置 (X、Y、Z)。

您可以使用“测量”工具中显示的信息在系统的其他位置输入值，例如，作为维度：

1. 打开“测量”工具后，单击亮显要复制的值。
   • 单击一次即可捕获最大精度值。
   • 再次单击以捕获较低的精度。
2. 使用键盘快捷键来复制值。

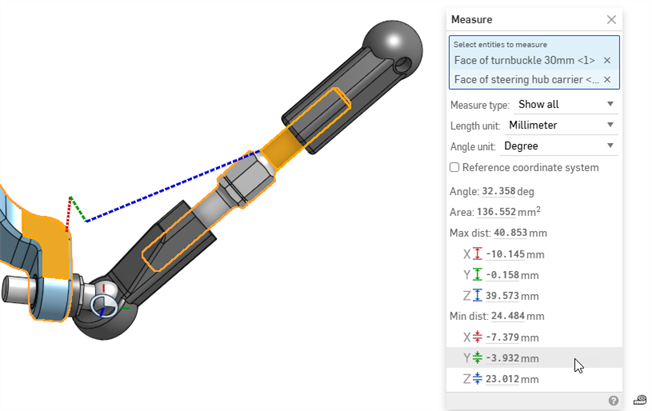

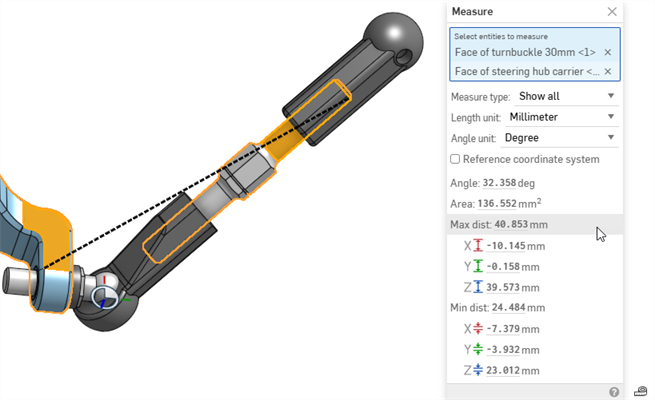

将光标悬停在“测量”工具中的测量信息上方时，测量信息将在图形区域中可视化，描绘所指的准确测量信息。例如：

（仅适用于桌面浏览器。）

您可以将测量工具的参考坐标系从原点变更为由配合连接器定义的坐标系。

In the Measure tool, select the Reference coordinate system option. The Mate connector for reference coordinate system field appears:

选择配合连接器用作新的参考系。“测量”工具将根据新坐标系的方向更新计算结果。

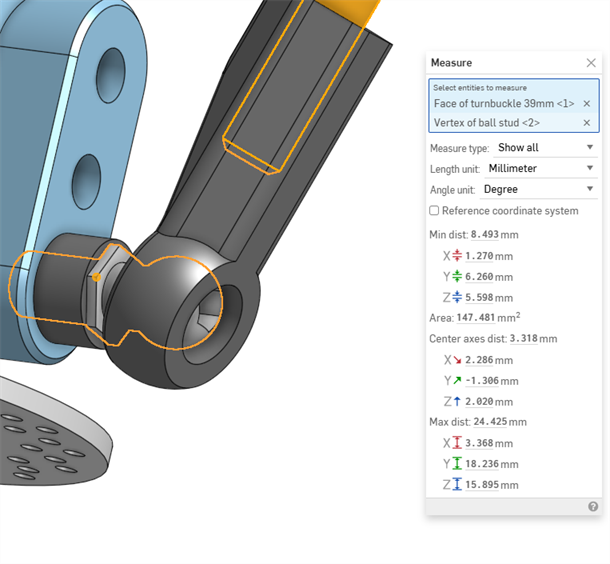

参考坐标系默认以原点为准

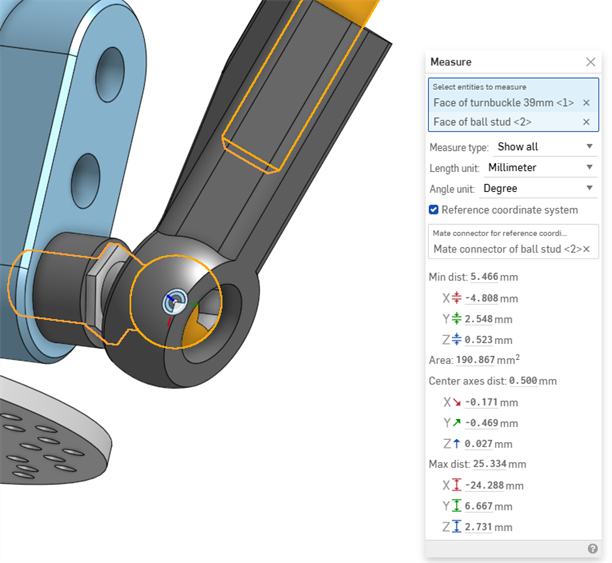

由配合连接器定义的自定义参考系

仅限 Part Studio

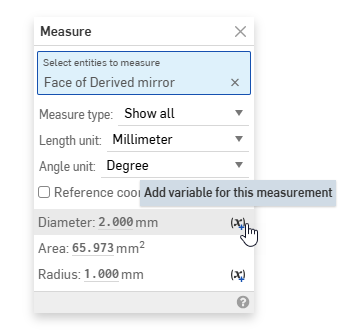

To add a variable for the current measurement, click the variable icon to the right of the measurement:

这将打开“变量”对话框，其中预先填充了您获取所列测量值需要的选项。有关变量的更多信息，请参见变量主题。

仅限于装配体

如果打开“测量”工具，则随着零件拖动到屏幕上，测量值会动态更新。一些例子是：

• 如果选择零件的圆形边或嵌合连接器，则相对于原点的中心或点位置会随着零件的移动而更新。

• 如果原点和零件图元（边、面、顶点、嵌合连接器）都被选中，则图元和原点之间的距离会随着零件的移动而更新。

• 如果一个零件是固定的，而另一个不是，则在移动非固定零件时，从固定零件（边、面、顶点、嵌合连接器）中选择一个图元，从非固定零件（边、面、顶点、嵌合连接器）中选择一个图元会更新两个选定图元之间的距离值。

使用剖视图时，动态更新不起作用。
