切割清单

要根据选定的段创建开放式复合零件，并且有一个表格列出这些段及其特性，请执行以下操作：

1. 在包含框架的 Part Studio 中，单击 。



2. 要选择 Part Studio 中的所有框架，请单击“选择所有框架”。
3. 要选择特定的框架，请激活“框架”输入框，然后在图形区域中单击各个段。

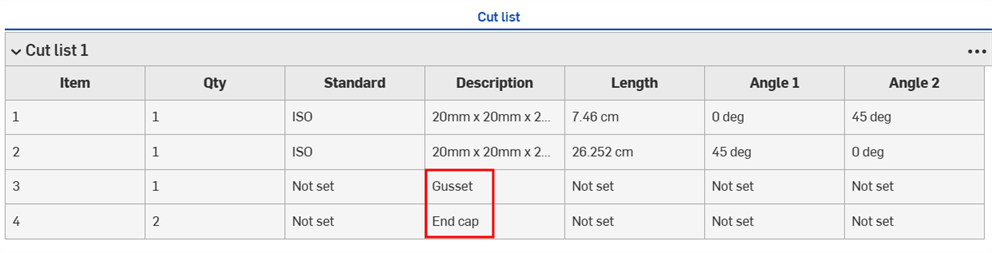

   此时，您可以单击绿色对勾以接受并关闭特征。切割清单将变为可用状态，与其他表格一起位于图形区域右侧，并且在零件列表中会列出一个复合零件。单击“切割清单”图标即可打开表格：



   将框架插入装配体中时，最佳做法是插入复合零件，而不是单个框架。这可确保切割清单和物料清单保持准确。

4. 在“切割清单”对话框中，您可以替代列在切割清单表格中某个特定零件的特性，只需单击“添加列替代”：



5. 您可以选择特定的框架以便在表格中为其添加额外的特性数据，或者选择“所有框架”。单击“所有框架”旁边的复选框，或者激活“框架”输入框，并在图形区域中选择框架。

6. 在“列”输入框中，输入现有列的名称，或者您希望添加的列的名称。

   无法替代“项目”、“数量”、“长度”、“角度 1”和“角度 2”列。

7. 在“值”输入框中，为已选框架的列标题输入相应的值。

例如，如果您希望添加一个列标题“供应商”，请在“列”输入框中指定“供应商”，以将该列添加到表格。选择要将数据应用于的框架，然后在“值”输入框中输入值：

新数据将出现在切割清单表格中：

如果未添加任何值，则该列不会显示在表格中。任何未列在替代中的框架在表格中替代列的值都是“未设置”（如上所示）。

• 右键单击任意列，然后从“左移”、“右移”和“隐藏列”中进行选择。

• 如果某列已隐藏，请使用右上角的三点菜单来“复制表格”或“显示<列名称>”。

• 编辑切割清单表格特征（在特征列表中）以移除替代，表格会相应地更新。

• 框架 - 创建共用一个轮廓且端到端排列的扫掠主体集合。
• 框架修剪 - 按排序的组来修剪段。
• 角撑板 - 在相邻的框架段之间创建角撑板。
• 端盖 - 为框架段创建一个或多个端盖。
• 切割清单 - 创建一个包含框架中的所有段及其特征的切割清单。此操作也会为集合创建一个开放的复合零件。
• 选项卡 - 标记草图轮廓图元以在“框架”或零件中使用，以从“钣金成型”中添加或减去。选择几何图元、定义方向并添加特性。
