仿真

Simulations are located at the top of the Instances list on the left side of the screen, just above the Instances list. Any simulation loads are automatically added into a Simulation features dropdown in the Instance tree, between the Assembly instances and the Mate features. Both are outlined in the image below:

• 仿真 - 实例列表中仿真区域的标题。

• 仿真 - 当前仿真的可编辑标签。在此处输入当前仿真的名称。

• 显示结果 - 选中后，它开始显示仿真结果。计算结果时，蓝色的进度条表示显示最终计算之前的剩余时间。早期迭代在应力刻度上显示。状态旁边的绿色复选标记表示计算（收敛）已完成。

• 状态 - 表示仿真的当前状态。如果仿真处于错误状态，则“状态”标签右侧会显示黄色警告图标。将鼠标悬停在图标上，会提供一个工具提示，指示错误并提供如何修复错误的建议。如果仿真已准备就绪，则会出现一个灰色信息图标，表示可以选中显示结果以开始仿真：



  带有警告指示的状态，说明在进行仿真之前需要一个固定实例。



  带有信息指示的状态，说明在运行仿真之前需要显示结果。

  在仿真结果中，替代质量值将被忽略。如果存在大规模替代，则在启用“显示结果”复选框之前和之后都会显示警告工具提示。将鼠标悬停在“状态”图标上方可查看警告：



A simulation cannot be performed until at least one Load feature is assigned to the Assembly. They are assigned on an instance-by-instance basis, with no limit to the number or type that may be assigned to any instance, with the exception of a fixed part/instance, which, in reference to the simulation, is immutable. A feature cannot affect any change to or through a fixed part/instance.

Simulation features are found at the top of the screen at the far right in the Assembly toolbar. There are six feature tools: Force, Moment, Bearing, Pressure, Acceleration, and Angular velocity. Each are outlined below:

力

仿真均匀分布的线性力对实例的影响。默认情况下，此力分布在整个实例的体积中。相反，如果启用了“荷载区域”并选择了实例的特定面，则力将均匀分布在这些面上。

力矩

仿真均匀分布的力矩（扭矩）对实例的影响。默认情况下，此力矩分布在整个实例的体积中。相反，如果启用了“荷载区域”并选择了实例的特定面，则力矩将均匀分布在这些面上。

承载力

仿真实例表面上轴承载荷的效果。这种轴承载荷产生的总等效载荷作为力，但是它只作用于一个实例的表面，而且它的分布是不均匀的（除非所有面都是共面的）。轴承的分布不是均匀的，而是根据其垂直于并朝向承受荷载的表面的对齐程度按比例分布其荷载。如果轴承载荷没有正向投影到承受荷载的面，它就不会对仿真产生任何载荷。

压力

仿真均匀分布的压力对实例表面的影响。与轴承载荷类似，压力仅作用于实例的面。压力大小仅为正，但通过切换“荷载方向”箭头，可将压力推入面（默认）或拉离面（吸力）。

若要施加压力载荷，请执行以下操作：

1. 在“实例”输入框中，选择一个装配体实例。

2. 选择要施加压力的所有面（要加载的面）。这会将压力施加到实例的选定面上。

加速度

仿真作用于实例的静态、均匀、线性加速度的效果。加速度仅作用于整个实例；个别的几个面无法承受荷载。如果考虑到实例的质量，一个实例上的加速度载荷精确地等于施加在同一实例、同一方向的比例力的加速度载荷。

角速度

通过在线性静力分析期间对整个实例施加相应的离心载荷，仿真对象角速度的影响。

角速度载荷工具不仿真实际旋转；它仿真实例按规定方式旋转时会出现的惯性载荷。确保对装配体进行适当的建模，使受载实例能够处于加速参考系中。（这不应要求使用惯性卸除功能，保持实例已正确装配且仅通过角速度进行载荷施加。）

所有需要随受载实例共同旋转的实例，都必须单独施加角速度载荷。

Feature dialog

Once a simulation load feature is selected, the feature dialog opens. This is a common dialog shared by all six features:

• Feature [Force] 1 - Editable label, which is used under the Simulation features dropdown in the Assembly Instances list and the Simulation panel.

• Feature [Force] dropdown - Switch between simulation load features; for example, from Force to Moment:



• Instance - The instance in the assembly on which the feature is applied. Only one instance can be selected in this field. Multiple instances are not supported.

• 荷载的面（仅限轴承和压力载荷） - 对于轴承和压力载荷，荷载必须直接施加到实例面上。可以选择任意数量的面，但它们必须全部属于“实例”输入框中标识的实例。

• 载荷方向——亮显此输入框后，选择现有的配合连接器或单击某个位置以创建新的配合连接器来驱动载荷方向。默认情况下，载荷与配合连接器的 Z 轴对齐。单击反转箭头图标 () 以反转载荷方向。（这仅影响载荷在当前仿真环境中的方向。）压力载荷不需要配合连接器来定义其方向。使用反转箭头图标可在推入面和拉离面之间切换。载荷方向可在每个仿真的基础上进行配置。

  When the load direction is reversed, the X/Y/Z values are set to negative in the dialog and in the Simulation table (with a minus sign in front of them).

此处创建的配合连接器无法在装配体中的任何其他位置参考。

• X/Y/Z 幅值 - 实例承受的荷载的数值。压力只需要输入一个“幅值”条目。在“荷载”对话中应用荷载方向时，使用配合连接器的 X、Y 和 Z 轴作为坐标系，以驱动相应荷载方向的 X、X 和 Z 轴以及相关方向的荷载。幅值可在仿真上逐个配置。

• 荷载区域 - 默认情况下，荷载由实例承担。相反，如果您只希望将施加的荷载局部化到实例的一部分，请选中“荷载区域”复选框。然后，选择承受荷载的实例的一个或多个面。“轴承”和“压力”没有“荷载区域”复选框，但您需要选择“荷载的面”。“加速度”没有“荷载区域”选项。

Onshape 会自动为非使用中的仿真抑制新荷载。

荷载方向箭头和环境菜单

When an Instance and Load direction is selected in the feature dialog, a solid line extends from the instance outward, and a load direction arrow is placed at the end of the line. Each load feature has a unique icon associated with it. If selected from the graphics area, the icon and loaded instance region turns orange.

右键单击荷载方向箭头会打开以下环境菜单：

与仿真相关的命令是：

• Edit feature [Force 1] - Opens the selected feature dialog.

• Delete feature [Force 1] - Deletes the selected feature from the Assembly.

有关在此环境菜单中找到的其他项目的信息，请参阅环境菜单。

加载仿真结果时，比色刻度尺和结果显示在图形区域的顶部。色带底部的六个刻度线表示每种不同色调下应力的幅值：

用户可以调整下限（最小）值和上限（最大）值刻度线。单击该值，将打开一个输入框以输入新值。星号 (*) 用于表示原始值已编辑。单击“重置”按钮 () 返回到原始值：

最大应力值降低（左图），重置（中间图像），这会将图例重置为原始的最大值（右图）。

结果选项

您可以从 5 种不同的结果选项中进行选择：

• von Mises 应力 - 一种可以计算的应力标量值，用于根据单轴拉伸试验的结果预测复杂载荷下材料的屈服。von Mises 应力满足两种具有相等扭曲能量的应力状态具有相等 von Mises 应力的特性。它是能量密度的衡量标准，而不是主应力，后者是一种真实的应力。

  设定的最小值刻度线必须低于设定的最大值刻度线，设置的最大值刻度线必须高于设定的最小值刻度线。

  即使结果中存在的最低应力值大于 0，最小值也始终默认为 0。

  在最大值刻度线和颜色条的右侧，出现一个数字，表示结果中存在的最大应力值。通常，该值位于计算奇点附近，不是一个有用的值。



  Onshape 执行统计分析并设置一个小于该最高值的有用最大值。这用于颜色条范围的上限。统计分析的进行方式如下：

  • 对于装配体中的每个零件，Onshape 会在零件的每个曲面上创建一个均匀的点样本。

  • 这些点按应力的上升顺序排列。标记第 95 个百分位的点值被视为该零件的“有用图例最大值”。

  • 找到所有装配体零件的每个“有用图例最大值”后，这些值将按升序排列。所有值中的最大值成为最大值刻度线的默认值。

  默认情况下，除非您的单位（在“帐户 > 首选项 > 单位”下）设置为不同的测量值，否则应力单位设置为 MPa。

• 有符号的 von Mises 应力 - 与 von Mises 应力类似，不同之处在于最小应力刻度线未预设为 0。取而代之的是，此处对有符号的 von Mises压力图例的双方进行了上述相同的统计分析。因此，颜色条最左边和最右边的值表示仿真结果中的最低和最高值，而最左边的刻度线和最右边的刻度线代表图例的统计显著下限和上限。

  默认情况下，除非您的单位（在“帐户 > 首选项 > 单位”下）设置为不同的测量值，否则应力单位设置为 MPa。

• 安全系数 - 屈服强度除以 von Mises 应力。这允许您查看任何给定实例的应力水平与该实例的抗拉屈服强度的关系。它有助于在仿真中指出有问题和没有问题的应力区域。

  默认情况下，无论仿真结果如何，安全系数始终显示相同的图例。与其他任何结果类型不同，值从左向右减小，因为较高的安全系数（左侧）与较低的应力和应变有关（与所有其他结果类型一样）。最小值刻度线设置为 3.5，最大值刻度线设置为 1.0。对于那些寻求高性能零件的人来说，这是一个标准的设计范围。颜色条最左边的值设置为 1,000，颜色条最右边的值设置为 0。

• 最大主应力 - 最大主应力是作用在零部件内部及其位置的最大法向应力。

  Max 主应力的图例和结果显示方式与 von Mises 应力的行为完全相同。

  默认情况下，除非您的单位（在“帐户 > 首选项 > 单位”下）设置为不同的测量值，否则应力单位设置为 MPa。

• 位移 - 将仿真结果显示为位移的测量。

  默认情况下，位移结果不显示比色刻度尺最左边和最右边的值。默认情况下，最小值刻度线始终设置为 0，最大值刻度线始终设置为仿真结果中存在的最大位移值。如果用户选择编辑这两个图例边界中的任何一个，则会出现一个最左边或最右边的值，该值等于原始的左/右值。

  默认情况下，除非您的单位（在“帐户 > 首选项 > 单位”下）设置为不同的测量值，否则位移单位设置为 mm。

其他比色刻度尺选项

• Dim color scale - Dulls the color scale results. Colors below the minimum or above the maximum are still visible:



  Dim color scale disabled (top) and enabled (bottom)

• 显示变形 - 启用此复选框以显示荷载的变形（应力/位移）。将比例设置得越低，变形越小。将比例设置得越高，变形越大。

无需选中“显示变形”复选框即可在仿真动画化期间查看变形。

• 动画图标 - 这个图标使仿真动画化。只要动画处于启用状态，动画就会循环播放。动画化后，起始位置显示为实例的轮廓，装配体根据施加的荷载移动。该图标是一个切换开关。运行后，该图标会切换为“停止”按钮图标。按下该图标可停止播放动画。

• 变形比例 - 您可以将比例设置得更低或更高，以直观地显示更多或少的变形。启用（选中）显示变形和/或仿真动画化时，此比例将应用于变形。变形比例基于整个装配体的最大变形；默认设置的变形为总界限框对角线的 15%，任何比例的装配体的整体移动始终相同。

• 比色刻度尺 - 比色刻度尺代表从最低到最高的荷载测量值。单击下方或上方的刻度尺链接以分别输入比色刻度尺的最小和最大数值。单击数字右侧的“重置”图标可将最小值或最大值重置为默认值。拖动最小和最大垂直比例线以增加最小或减小最大比例限制。

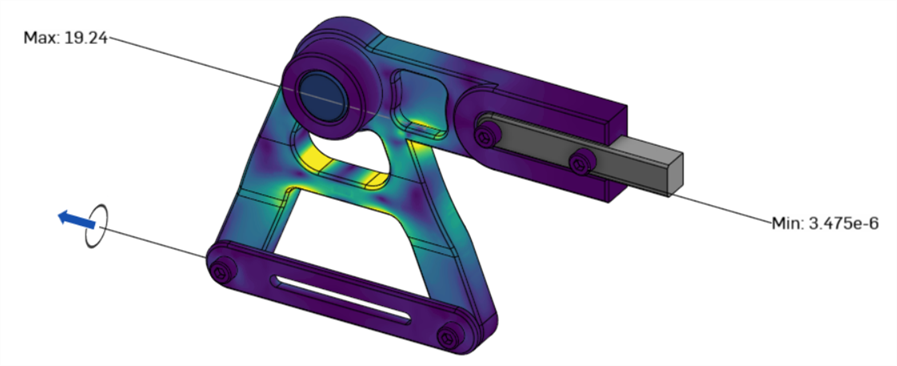

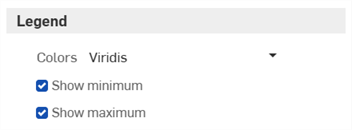

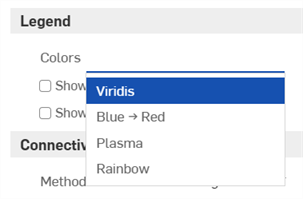

可在窗口的最右侧访问“仿真”面板，顶部包含“仿真”表格，底部包含“仿真”设置。

“配合仿真连接”选项位于所有“配合”对话的底部（“销槽”、“平行”、“相切”和“宽度配合”对话除外）。此选项通过限制配合的作用范围仅限于特定区域，从而提供更高的精度和对粘合区域的控制，而非让两个配合实例接触的任何位置都进行配合粘合。

检查仿真连接并输入要连接的面：

仿真连接不会影响一般的装配体建模行为；它只能在仿真期间看到。使用仿真连接和可视化来检验差异。

使用“粘合所有接触面”作为连接方法会替代所有配合仿真连接。

此过程代表实时运行的动态仿真。有关如何独立于当前建模会话运行仿真（仿真结果随后会永久存储在结果和历史记录表中）的示例，请参见“异步仿真”。

此工作流程假设您在装配体页签中已经完成了 CAD 模型，实例已配合且装配体有足够的约束。在本仿真示例中，使用了卡钳支架装配体。它包含 4 个实例和 4 个螺栓。4 个实例是： 卡钳支架、轴、连接支架和强制支架：

在创建仿真之前，必须满足以下两个标准：

1. 装配体中必须至少固定一个实例。这是承受荷载的实例。右键单击“Axle”，然后从环境菜单中选择“固定”。可对“连接支架”实例执行同样的操作：

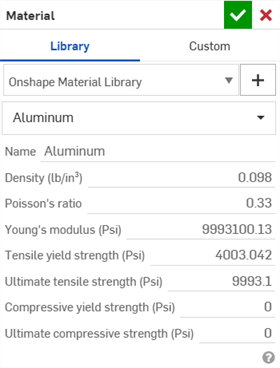

2. 除固定实例之外，仿真中使用的所有实例（包括标准内容）都需要为其分配材料。执行以下操作之一：

   1. 打开装配体物料清单表格。双击关联的实例行（在本例中为卡钳支架）的“材料”输入框，然后从“材料”对话中选择一种材料。



   2. 在 Part Studio 中，右键单击零件清单中的零件，然后选择“分配材料”。然后从“材料”对话中选择一种材料：



若要创建和加载仿真：

1. 可视化装配体中的配合连接。打开“仿真”面板并选中“显示连接”。如果需要，请选择替代方法来确定装配体中的实例如何连接（粘合在一起）。连接方法和可视化可以在仿真之前、期间和之后的任何时候更改：



2. From the Assembly tab, select one of the six load features along the top right of the Assembly toolbar. In this example, Force is selected:



   The Force feature dialog opens:



3. 选择实例。只能选择一个实例；目前不支持选择多个实例；但是，可以在同一个装配体中创建多个仿真荷载。在本示例中，选择了强制支架实例。

4. 选择荷载方向。选择现有的配合连接器或单击某个位置以创建新的配合连接器来驱动荷载方向。单击反转箭头图标以反转荷载方向。在本示例中，在强制支架的边添加了一个配合，Z 轴指向左侧：



   When the load direction is reversed, the X/Y/Z values are set to negative in the dialog and in the Simulation table (with a minus sign in front of them).

5. 输入沿三个轴（X、Y 和/或 Z）的荷载幅值。这些是固定实例承受的力。在本示例中，对 Z 轴施加了 50 牛顿 (N) 的荷载。



6. By default, the load is applied to the whole body. If desired, optionally check Load region, and select Faces to load, to narrow the load to a specific region.

7. Click the green checkmark () to close the feature dialog.

8. Check Show results. As the results are calculated, a blue progress bar indicates the time remaining before the final calculation displays. Early iterations are displayed in the stress scale. When finished, the blue progress bar reads complete, and then a green checkmark is placed next to the Status signifying the calculation (convergence) is complete:



   或者，您可以从“视图”工具 菜单选择“仿真结果”：


   仿真将装配体几何图元转换为仿真网格，并在收敛之前开始第一次自适应迭代（总共五次）。中间的更新是通过浏览器进行的，给您提供早期的仿真结果。当结果最终确定时，在屏幕的顶部可以看到比例，应力图在图形区域中以颜色渐变的方式覆盖承受荷载的实例上。仿真结果也会被暂时缓存起来。



9. 从 5 个不同的结果指标中进行选择。有关更多信息，请参见仿真结果和比色刻度尺：



10. 将鼠标悬停在图形区域中的实例上，以在光标旁边显示数字读数。这表示位于光标下方的实例的应力或位移量：



11. 若使仿真动画化，请单击比色刻度尺上方的“播放”开关。若要停止播放，请按下“停止”开关：





    选中“显示变形”后的仿真荷载结果。变形与原始装配体的视图叠加在一起，呈现为线框。

The following displays an alternate simulation load using Moment, selecting the Caliper bracket as the instance, and then selecting the Mate connector at the center point of the axle as the Load direction. A load of 1.000e+6 N*mm is applied along the Z axis, and Show deformation is checked in the legend. This allows you to view both the original assembly and resultant deformation at the same time:

带惯性止裂的线性静态仿真是一种通过从惯性参考系切换到加速参考系来仿真动态事件的手段，使其仿佛处于永恒平衡状态。现在，可以在装配体实例具有自由运动（未完全约束）的情况下运行仿真。

分析每个装配体在其加速参考系内，在其刚体运动中所经历的应力和应变。

步骤

在创建仿真之前，建议自己熟悉基本仿真工作流程。

1. 将一个或多个实例插入到一个装配体中。在以下示例中，使用了传动轴：



2. 除固定实例之外，仿真中使用的所有实例（包括标准内容）都需要为其分配材料。执行以下操作之一：

   1. 打开装配体物料清单表格。双击关联实例行的“材料”字段，然后从 “材料” 对话中选择一种材料。



   2. 在 Part Studio 中，右键单击零件清单中的零件，然后选择“分配材料”。然后从“材料”对话中选择一种材料：



3. （可选）修复一个或多个实例：



4. 或者，应用配合和触摸交互，直到模型受到完全约束。然后单击“显示连接”以查看边界条件：



5. Apply one or more load features:



   Two Moment features; the Input moment is applied to the flange on the right, and the Output moment is applied to the flange on the left

6. 打开“仿真”面板并选中“惯性止裂”：



7. 选中“惯性止裂”复选框：

   • 识别装配体的所有刚体模式（执行部分模态分析）。

   • 将每种刚体模式视为应用程序应用恢复性体载荷（力和/或力矩组合）的（潜在）基础函数

   • 对每个潜在载荷/模式对施加适当的比例，使修复体载荷使装配体与施加的载荷保持静态平衡

   • 使用一组施加和修复载荷的组合进行线性静态分析

8. 查看显示结果：



结果显示为：

注释

• 惯性止裂不需要在装配体中固定任何零件即可成功进行仿真。

• 惯性止裂仅适用于线性静态仿真。它不适用于模态仿真。

示例

The following shows a Connecting Rod assembly. The Connecting Rod instance is not fixed. 2 Bearing load features are applied to the instance, and Inertial relief is checked. The results are displayed after Show results is checked:

创建仿真后，可创建替代仿真并在它们之间进行比较。

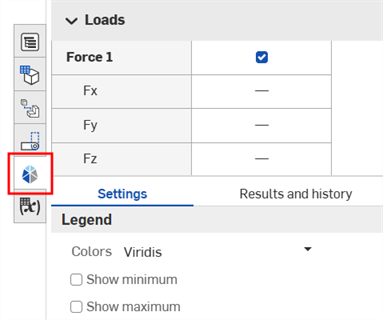

1. 打开屏幕最右侧的“仿真”面板（下图用红线框出）:



2. Click the Add simulation button at the bottom of the screen. You can add multiple simulations, which show up in columns in the Simulation table along the top, and edit their load features directly in the table:



3. 要将仿真设置为活动状态并在屏幕上显示其结果，请右键单击表格中的“仿真”标题，然后从环境菜单中选择“设置为活动状态”（如下方第一张图所示）。或者，在窗口左侧的实例列表中的“仿真”下拉菜单选择仿真以使其处于活动状态（如下图第二张图所示）：



以下示例概述了如何使用替代方法解出仿真。在本示例中，使用了上述基本工作流程部分中的相同卡钳支架装配体。

1. 在以下示例中，使用“配合”作为连接“方法”，而连接卡钳支架和强制支架之间的螺栓的“紧固配合”在“配合特征”列表中被抑制了。导致没有任何条件可以将强制支架限制在卡钳支架上：



2. 选中左上角的“仿真”区域中的“显示结果”。由于刚体运动不受约束，仿真求解器不会收敛：

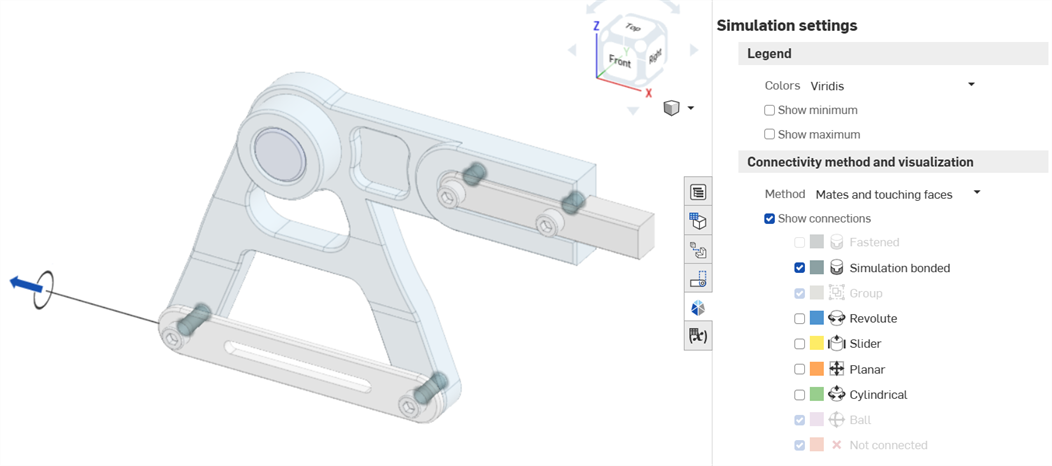

3. 将连接方法更改为配合和接触面。螺栓和卡钳支架之间的接触面被视为仿真粘合；仿真现已完全受限，并且可以解出：



4. 选中左上角的“仿真”区域中的“显示结果”以查看仿真结果：



• Onshape 仿真基于易于理解的有限元方法的专有自适应细化实现。这种方法经过优化，可以为任意形状和细节的零件产生高性能和精确的结果。但是，这种普遍稳健的解决方案存在的缺点载于，采用特殊元素类型的特殊几何图元类目前可能需要过多计算资源才能合理求解。这在薄壁结构中最为常见，如钣金零件或薄壁框架。Onshape 仿真旨在提高未来的性能。目前，我们不建议对纵横比超过100:1的几何形状进行仿真。

• 为仿真中使用的任何非固定实例/零件指定材料时，必须提供其密度、泊松比、杨氏模量和拉伸屈服强度特性。

  对于未定义拉伸屈服强度材料属性的部件，不提供安全系数结果。此外，泊松比为 -1.0 或 0.5 的材料无法模拟。

  使用您自己的数据创建自己的库或使用标准材料（例如 6061、Steel、ABS 等）。标准库中的某些材料（例如，轻木材、石墨、硅橡胶）不适用于仿真。

• 在仿真结果中，替代质量值将被忽略。

• 以下配合不是平动的，因此不支持仿真： 相切配合、销槽配合和平行配合。因而也不支持关系（齿轮关系、齿轮齿条关系、螺栓关系和线性关系）。

• 只要两个实例接触，就可以推断出实例之间的交互作用。如果两个实例没有接触（或距离很近），则它们在仿真时不会相互交互。

• 默认情况下，会将任何两个接触但未进行配合的实例假定为粘合在一起。如果已进行配合，则粘合行为将被配合规定的运动学关系所推翻。

• 配合中规定的任何范围对仿真没有影响。每个仿真仅取决于配合最初规定的起始条件；此后发生的平移和旋转是线性静态分析中假设的线性关系的直接结果。

• 默认情况下，实例之间的互动会在模型中设计的小缝隙之间延伸。无论实例界面是否设计为平齐，或者是否包括加工间隙/公差，Onshape 仿真都执行的很好。

• 如果零件彼此间有足够靠近的区域可以推断出连接，但您不想让它们连接，请使用配合仿真连接来明确定义交互作用。如果您的设计中存在任何楔形间隙，这尤其有用，在楔形的最宽区域不太可能发生相互作用。越接近楔形点，桥接间隙的互动越可能发生。

• 除非您使用惯性止裂，否则在仿真中必须固定至少一个实例。创建充当基础的“基本”装配体实例是一种常见的做法。固定地面实例，然后将所有相邻的实例与该地面配合。

• 确保装配体完全受运动约束，否则应用“惯性卸除”来运行仿真。尽管可以容忍欠约束的装配体，特别是在已加载系统处于静态平衡的情况下，但除非模型受到完全约束，否则仿真可能无法收敛。

• Onshape 仿真目前不支持复合零件。

• 在某些情况下，仿真无法运行。当（未抑制的）实例数量 ≥ 100、显示连接中的接触对数量 ≥ 10,000、触发 FGS 非活动超时或仿真内存不足时，就会发生这种情况。

  • 如果仿真使用过多的实例，请减少实例数量或抑制不需要的实例。

  • 如果“显示连接”中的接触对数量过多，请减少装配体的自由度。避免使用“配合与接触面”或“粘合所有接触面”连接方法。

  • 如果仿真已超时，请尝试从某个版本运行仿真。

  • 如果仿真模型的复杂度超出服务器内存限制，请考虑简化装配体。
