导出文件

Onshape 可让您导出零件和曲面（从 Part Studio）、Part Studio、实例（从装配体）、子装配体和装配体。

选择以下方法之一：
- 若要从 Part Studio 导出一个或多个零件，请在零件清单或直接在图形区域中选择零件。若要从装配体中导出一个或多个实例，请在“特征”列表或直接在图形区域中选择实例。然后右击访问环境菜单并单击“导出”：
- 若要导出 Part Studio、装配体或子装配体，请右击选项卡，然后单击“导出”：
- 若要同时导出多个 Part Studio 或多个装配体，请打开选项卡管理器然后在按住 Ctrl 键的同时单击以选择多个 Part Studio 或装配体。右击打开环境菜单，然后单击“导出”。您无法导出 Part Studio 和装配体的组合：

  导出多个装配体
指定要使用的参数：
- 文件名 - 默认情况下，这是派生零件的当前选项卡或选项卡的名称（Part Studio、装配体）和零件名称（如果选择了单个零件）。可以选择输入新名称。
- 格式 - 零件、Part Studio 或装配体的导出格式。选项有 PARASOLID、ACIS、STEP、IGES、SOLIDWORKS、PVZ、JT、COLLADA、RHINO、GLTF、OBJ、3MF、URDF 和 STL。

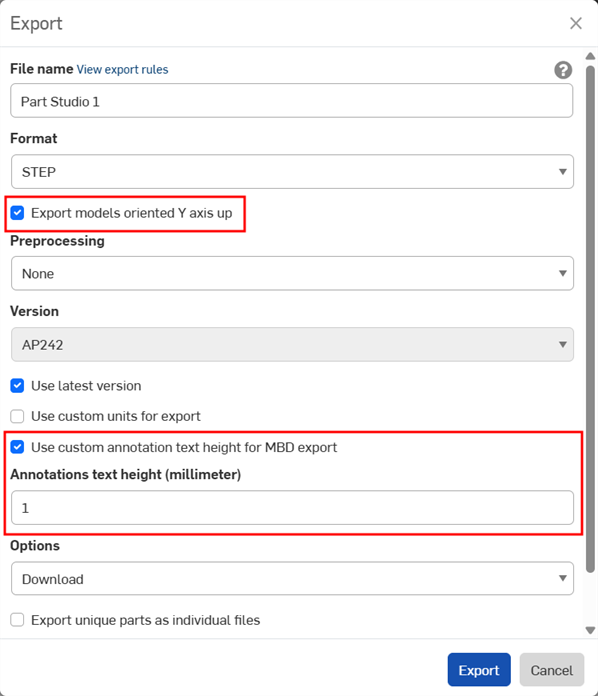

- 导出 Y 轴向上的模型 - 选中此选项可重新定向模型。
- 预处理（仅限 STEP 格式） - Parasolid 预处理选项。选项有：
  - 无 - 没有模型预处理的 Parasolid 阅读器的默认行为。
  - 自动 - 使用在 Parasolid 模型导出中使用的 Translator 预处理算法，其中包括模型居中（如果在有效的 Parasolid 界限框之外）和 HealandSew 算法。
  - 仅移除小型图元（高级版） - Parasolid 阅读器使用 Bodyshop 算法移除小图元（即小的边、小的银面以及尖刺）和分割周期性图元（即周期性面和环形边）。这还包括分割环形边的高级预处理、分割面的底层曲面的重新参数化、强制设置修剪循环至所有面以及修剪翼的 SP-曲线。
  - 仅移除小的图元（基本版） - Parasolid 阅读器使用 Bodyshop 算法移除小图元（即小的边、小的银面以及尖刺）和分割周期性图元（即周期性面和环形边）。
  - 仅移除小实体（高级）并将所有曲面转换为 b 曲面 -与 “仅移除小实体（高级）” 选项类似，还有额外的预处理步骤，即所有曲面都转换为 b 曲面。

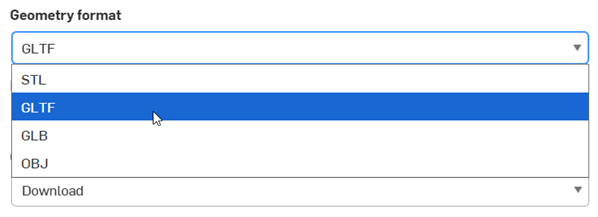

- 几何图元格式（仅限 URDF 格式） - 从 STL 或 GLTF 格式中选择。
- 版本（仅限 PARASOLID、RHINO 和 STEP 格式） - 指定格式版本。
- 使用最新版（仅限 PARASOLID、RHINO 和 STEP 格式） - 当选中时（默认），将使用支持的最新版本，并且“版本”输入框不可编辑。取消选中即可编辑“版本”输入框，然后选择您选择的格式版本。
- 使用自定义单位进行导出（仅限 STEP 格式） - 导出时选中此项以选择自定义计量单位。选项包括“厘米”、“英尺”、“英寸”、“米”或“毫米”。如果未选中，则 STEP 文件默认为无单位。
- 在导出时包括派生的公差（仅限 STEP 格式） - 导出时包括派生的 MBD 数据。

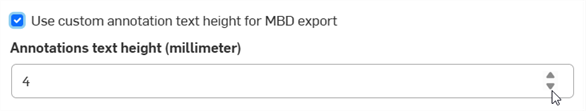

- 对 MBD 导出使用自定义注释文本高度（仅限 STEP 格式） - 如果处理小型模型，请启用“对 MBD 导出使用自定义注释文本高度”，然后选择适当的“注释文本高度”以适应模型尺寸。有关更多信息，请参见“基于模型的定义”。
- 对曲面和曲线使用兼容模式（仅限 IGES 格式） - 选中此选项可导出到较旧的 IGES 版本，以便与旧版 CAD 和 CAM 系统兼容。
- 分辨率（仅限 GLTF、OBJ、3MF 和 STL 格式） - 选择文件的分辨率：粗糙、中等、精细或自定义。如果选择“自定义”，则需为 GLTF、OBJ 和 3MF 格式指定“距离公差”、“角度公差”和“最大弦长”。对于 STL 格式，需指定“角度偏差”、“弦公差”和“最小面宽度”。
- 压缩（仅限 GLTF 格式） - 导出时压缩网格。不会压缩非网格几何图元。
- STL 格式（仅限 STL 格式） - 指定 STL 导出是“文本”还是“二进制”。
- 单位（仅限 STL 格式） - 指定用于 STL 导出的测量单位：厘米、英尺、英寸、米、毫米或码。
- 选项 - 选择以下任一选项：
  - 下载 - 将文件下载到您的计算机。
  - 下载文件并存储在新选项卡中 - 将文件下载到您的计算机上，并在存储文件的当前文档中创建一个新选项卡。
  - 带有文件下载链接的电子邮件 - 将导出的文件作为下载链接通过电子邮件发送（即除 Free 或 Education 计划外的所有类型）。请参阅下面的通过带有文件下载链接的电子邮件导出部分。
  - 将文件存储在新选项卡中 - 在存储文件的当前文档中创建一个新选项卡。
- 将唯一的零件导出为单个文件 - 默认情况下（未选中），如果选择了多个零件，则将它们导出为一个文件。选中后，零件将作为单个文件导出，并压缩在一起。
- 将导出规则应用于内容（仅在导出前选择了多个 Part Studio 或装配体时才可用） - 选中后（默认），导出规则将应用于 zip 文件夹中的所有文件。如果未选中，则导出规则仅适用于 zip 文件夹，而不应用于 zip 文件夹中的单个文件。

  当此选项可用时，将在下面的第二行中提供“查看导出规则”链接，该链接将在新的浏览器标签中打开“帐户” > “偏好设置” > “导出规则”。
- 在导出中包括隐藏实例 - 可选，单击此复选框可在导出中包括隐藏实例。

当以 OBJ 格式导出时，导出的是一个包含 .obj 文件和 .mtl 文件的 .zip 文件。.obj 文件中的对象只能以米为单位。若要重新导入 .obj 文件，您必须先提取 .zip 文件，并且仅导入 .obj 文件。不支持导入包含 .obj 文件和 .mtl 文件的文件。

单击导出。

已抑制的零件和实例不包括在装配体导出中。

通过包含文件下载链接的电子邮件导出

每次导出后，您都可以选择通过电子邮件将导出的文件作为下载链接发送（适用于除 Free 和 Education 之外的所有计划类型）。对于“选项”，请选择“发送包含文件下载链接的电子邮件”：

选择带有文件下载链接选项的电子邮件的“导出”对话框

输入收件人的电子邮件地址，电子邮件的自定义主题以及可选消息。指定希望下载链接可用的时长：默认值为 3 天。

如果希望对您要通过电子邮件发送的链接提供密码保护，请选中“下载需要密码”，然后在下一个输入框中提供密码。注意：切勿通过电子邮件发送密码，更好的做法是在消息中向收件人指明与您联系，以通过其他方式获得密码。

收件人会收到一封带有 Onshape 品牌名称的电子邮件，其中含有用于下载导出的零件或装配体的链接。

导出草图或平面

草图以文档的默认单位导出，且导出仅包含外部实体几何图元（不包含尺寸和内部几何图元）的平面。指定文件名，选择格式和版本。可以选择勾选“将 z 高度设置为零并将法线设置为正向”框（使用此选项可确保 z 平面上具有坐标的分量的所有法线向量具有正向 z 分量）。单击“导出”。

样条将导出为样条。如果您希望将样条分解成多段线，请选中“导出”对话框中的将样条导出为多段线复选框。

从特征列表中导出草图

指定文件名，选择格式和版本。可以选择勾选“将 z 高度设置为零并将法线设置为正向”框（使用此选项可确保 z 平面上具有坐标的分量的所有法线向量具有正向 z 分量）。单击“导出”。

样条将导出为样条。如果您希望将样条分解成多段线，请选中“导出”对话框中的将样条导出为多段线复选框。

通过环境菜单在图形区域中导出平面

从图形区域导出平面时，可以使用关联环境菜单中的“导出为 DXF/DWG”选项。

从图形区域中的环境菜单导出平面的示例

右键单击面或平面打开关联环境菜单，然后选择“导出为 DXF/DWG”。
指定文件名。
选择一种格式（DXF 或 DWG）。
选择一个版本。
选择要导出的单位，或选中“使用工作区单位”选项。
选择一个选项来下载导出的文件。
或者，选中“将样条导出为多段线”复选框。
或者，选中“将 z 高度设置为零并将法线设置为正向”复选框，以确保所有在 z 平面上具有坐标的零部件法向量都具有正的 z 分量。
单击导出。

导出工程图

参见导出工程图以获取更多信息。

将工程图导出到 DWG 的默认对话框

右键单击工程图选项卡，然后选择“导出”。

要一次导出多张工程图，请打开标签管理器 ()，然后按住 Ctrl 并单击选择多张工程图。右键单击所选内容打开环境菜单，然后选择导出工程图选项。
填写“导出工程图”对话框。 对话框输入框因所选格式而异：
- 文件名：指定导出文件的名称。
- 格式选择所需的导出格式：
- 版本：选择相应的版本。
- 图纸：选择要导出的图纸。
  - 如果选择“自定义图纸”，请输入范围或图纸编号。
- 被覆盖的尺寸：选择在被覆盖的尺寸中显示或隐藏下划线。
- 文本：指明如何导出文本和基于文本的标注：
  - 如果导出为 PDF，请选择以下任一选项：
    - 普通 - 正常导出文本
    - 可选 - 导出为可选文本
  - 对于 DWG、DXF 和 DWT 格式，请选择以下任一选项：
    - 导出为文本 - 导出如图所示的文本。
    - 分解成多段线（注释） - 将工程图注释分解成折线。
    - 将所有分解成多段线 - 将所有工程图注释、表格单元格文本和尺寸分解成折线。
- 颜色：以彩色、黑白或灰度导出 PDF。
- 单位：对于 DWG 和 DXF 格式，选择使用工程图单位或指定其他单位。
- 选项：选择对导出文件执行的操作
- 将导出规则应用到内容：如果一次导出多张工程图，选中此选项以将导出规则应用于压缩文件夹中的所有文件。未选中时，导出规则仅适用于压缩文件夹，而不应用于压缩文件夹中的单个文件。当此选项可用时，系统将提供“查看导出规则”链接，该链接将在新的浏览器页签中打开“帐户 > 首选项 > 导出规则”。
- 将样条曲线导出为多段线： 适用于除 PDF 之外的所有格式。
- 将 z 高度设置为零，将法线设置为正：对于 DWG、DWT 和 DXF 导出，选中此选项可将包含视图几何图元的工程图的任何孔法线的 z 高度/方向设置为正 (+1)。
- 隐藏检查项目：默认情况下，检查项目显示在导出中。
- 排除图纸内容：对于 DWG、DWT 和 DXF 导出，您可以包含或排除超出图纸边缘的内容。
单击导出。

从发布导出

当您已发布图元时，可以直接从修订历史记录进行导出：

右键单击已发布的图元（例如“装配体”选项卡），然后选择“修订历史记录”。
此时将打开“修订历史记录”对话框。
单击包含您要导出的图元的发布所对应的“导出”按钮：
选择首选导出选项。

注释

文件名字符，例如反斜杠 (\)、正斜杠 (/)、星号 (*)、冒号 (:)、竖线 (|)、大于 (>)，小于 (<)、问号 (?)，和引号 (") 在导出时会自动替换为连字符 (-)，以防止不同操作系统的文件管理器出现问题。
使用“通知”按钮查看导出进度以及任何错误或警告。

导出文件：iOS

Onshape 可让您导出零件和曲面（从 Part Studio）、Part Studio、实例（从装配体）、子装配体和装配体。

若要导出，请选择以下方法之一：

输入导出文件的文件名。
指定一种格式：PARASOLID、ACIS、IGES、SOLIDWORKS、COLLADA、GLTF、OBJ、RHINO、STL、3MF 或 STEP。
保持使用最新版本开关处于启用状态，或者禁用该开关并选择一个版本（仅限 PARASOLID、RHINO 和 STEP 格式）。
选择预处理选项（仅限 STEP 格式）。选项包括：
- 无 - 没有模型预处理的 Parasolid 阅读器的默认行为。
- 自动 - 使用在 Parasolid 模型导出中使用的 Translator 预处理算法，其中包括模型居中（如果在有效的 Parasolid 界限框之外）和 HealandSew 算法。
- 仅移除小型图元（高级版） - Parasolid 阅读器使用 Bodyshop 算法移除小图元（即小的边、小的银面以及尖刺）和分割周期性图元（即周期性面和环形边）。这还包括分割环形边的高级预处理、分割面的底层曲面的重新参数化、强制设置修剪循环至所有面以及修剪翼的 SP-曲线。
- 仅移除小的图元（基本版） - Parasolid 阅读器使用 Bodyshop 算法移除小图元（即小的边、小的银面以及尖刺）和分割周期性图元（即周期性面和环形边）。
- 仅移除小实体（高级）并将所有曲面转换为 b 曲面 -与 “仅移除小实体（高级）” 选项类似，还有额外的预处理步骤，即所有曲面都转换为 b 曲面。
选择其中一个导出选项：
- 下载
- 下载文件并将其存储在新的选项卡中
- 在新选项卡中存储文件
Part Studio 中有多个零件时，请轻按“将零件作为单独的文件导出”复选框。
轻按右下角的“导出”。

下载为 OBJ 格式时，您可以选择自定义分辨率（“粗糙”、“中等”、“精细”或“自定义”）。

导出零件、Part Studio、实例、装配体或子装配体

Onshape 可让您导出零件和曲面（从 Part Studio）、Part Studio、实例（从装配体）、子装配体和装配体。

选择以下方法之一：
- 若要从 Part Studio 导出一个或多个零件，请在零件清单或直接在图形区域中选择零件。若要从装配体中导出一个或多个实例，请从“特征”列表或直接在图形区域中选择实例。然后从三点环境菜单中选择“导出”。
- 如需导出 Part Studio、装配体或子装配体，请在 Part Studio 或“装配体”选项卡中选择溢出式菜单（选择菜单时确保该选项卡未打开），然后轻点“导出”。
指定要使用的参数：
- 文件名 - 默认情况下，这是派生零件的当前选项卡或选项卡的名称（Part Studio、装配体）和零件名称（如果选择了单个零件）。可以选择输入新名称。
- 格式 - 零件、Part Studio 或装配体的导出格式。选项有 PARASOLID、ACIS、STEP、IGES、SOLIDWORKS、PVZ、JT、COLLADA、RHINO、GLTF、OBJ、3MF 和 STL。
- 版本（仅限 PARASOLID、RHINO 和 STEP 格式） - 指定格式版本。
- 使用最新版（仅限 PARASOLID、RHINO 和 STEP 格式） - 当选中时，将使用支持的最新版本，并且“版本”输入框不可编辑。取消选中即可编辑“版本”输入框，然后选择您选择的格式版本。
- 分辨率（仅限 GLTF、OBJ、3MF 和 STL 格式） - 选择文件的分辨率：粗糙、中等、精细或自定义。如果选择“自定义”，则需为 GLTF、OBJ 和 3MF 格式指定“距离公差”、“角度公差”和“最大弦长”。对于 STL 格式，需指定“角度偏差”、“弦公差”和“最小面宽度”。
- 压缩（仅限 GLTF 格式） - 导出时压缩网格。不会压缩非网格几何图元。
- STL 格式（仅限 STL 格式） - 指定 STL 导出是“文本”还是“二进制”。
- 单位（仅限 STL 格式） - 指定用于 STL 导出的测量单位：厘米、英尺、英寸、米、毫米或码。
- 选项 - 选择以下任一选项：
  - 下载 - 将文件下载到您的计算机。
  - 下载文件并存储在新选项卡中 - 将文件下载到您的计算机上，并在存储文件的当前文档中创建一个新选项卡。
  - 将文件存储在新选项卡中 - 在存储文件的当前文档中创建一个新选项卡。

当以 OBJ 格式导出时，导出的是一个包含 .obj 文件和 .mtl 文件的 .zip 文件。.obj 文件中的对象只能以米为单位。若要重新导入 .obj 文件，您必须先提取 .zip 文件，并且仅导入 .obj 文件。不支持导入包含 .obj 文件和 .mtl 文件的文件。

轻按“导出”。

隐藏和隐含的零件和实例不包括在组件输出中。

导出文件：Android

Onshape 可让您导出（Part Studio 中的）零件和曲面、整个 Part Studio、链接文档、（装配体中的）子装配体和实例，以及整个装配体。

若要导出包含一个或多个零件的 Part Studio或装配体：

在 Part Studio 或装配体选项卡中选择溢出式菜单：
轻按“导出”。
输入导出文件的文件名。
指定一种格式：PARASOLID、ACIS、IGES、SOLIDWORKS、COLLADA、GLTF、OBJ、RHINO、STL、3MF、PVZ、JT 或 STEP。
保持使用最新版本开关处于启用状态，或者禁用该开关并选择一个版本（仅限 PARASOLID、RHINO 和 STEP 格式）- 指定格式版本。
选择预处理选项（仅限 STEP 格式）- 选项包括：
- 无 - 没有模型预处理的 Parasolid 阅读器的默认行为。
- 自动 - 使用在 Parasolid 模型导出中使用的 Translator 预处理算法，其中包括模型居中（如果在有效的 Parasolid 界限框之外）和 HealandSew 算法。
- 仅移除小型图元（高级版） - Parasolid 阅读器使用 Bodyshop 算法移除小图元（即小的边、小的银面以及尖刺）和分割周期性图元（即周期性面和环形边）。这还包括分割环形边的高级预处理、分割面的底层曲面的重新参数化、强制设置修剪循环至所有面以及修剪翼的 SP-曲线。
- 仅移除小的图元（基本版） - Parasolid 阅读器使用 Bodyshop 算法移除小图元（即小的边、小的银面以及尖刺）和分割周期性图元（即周期性面和环形边）。
- 仅移除小实体（高级）并将所有曲面转换为 b 曲面 -与 “仅移除小实体（高级）” 选项类似，还有额外的预处理步骤，即所有曲面都转换为 b 曲面。
或者，选择导出 Y 轴向上的模型。
选择一个版本。（可选）选择“使用最新版”以确保导出时始终使用文件的最新版本。
选择其中一个导出选项：
- 下载
- 下载文件并将其存储在新的选项卡中
- 在新选项卡中存储文件
当 Part Studio 或“装配体”中有多个零件时，您可以选择“将零件作为单独的文件导出”选项。
轻按右上角的“导出”。

导出零件、Part Studio、实例、装配体或子装配体

Onshape 可让您导出零件和曲面（从 Part Studio）、Part Studio、实例（从装配体）、子装配体和装配体。

选择以下方法之一：
- 若要从 Part Studio 导出一个或多个零件，请在零件清单或直接在图形区域中选择零件。若要从装配体中导出一个或多个实例，请从“特征”列表或直接在图形区域中选择实例。然后从溢出式菜单中选择“导出”。
- 如需导出 Part Studio、装配体或子装配体，请在 Part Studio 或“装配体”选项卡中选择溢出式菜单（选择菜单时确保该选项卡未打开），然后轻点“导出”。
指定要使用的参数：
- 文件名 - 默认情况下，这是派生零件的当前选项卡或选项卡的名称（Part Studio、装配体）和零件名称（如果选择了单个零件）。可以选择输入新名称。
- 格式 - 零件、Part Studio 或装配体的导出格式。选项有 PARASOLID、ACIS、STEP、IGES、SOLIDWORKS、PVZ、JT、COLLADA、RHINO、GLTF、OBJ、3MF 和 STL。
- 导出 Y 轴向上的模型 - 选中此选项可重新定向模型。
- 版本（仅限 PARASOLID、RHINO 和 STEP 格式） - 指定格式版本。
- 使用最新版（仅限 PARASOLID、RHINO 和 STEP 格式） - 当选中时，将使用支持的最新版本，并且“版本”输入框不可编辑。取消选中即可编辑“版本”输入框，然后选择您选择的格式版本。
- 分辨率（仅限 GLTF、OBJ、3MF 和 STL 格式） - 选择文件的分辨率：粗糙、中等、精细或自定义。如果选择“自定义”，则需为 GLTF、OBJ 和 3MF 格式指定“距离公差”、“角度公差”和“最大弦长”。对于 STL 格式，需指定“角度偏差”、“弦公差”和“最小面宽度”。
- STL 格式（仅限 STL 格式） - 指定 STL 导出是“文本”还是“二进制”。
- 单位（仅限 STL 格式） - 指定用于 STL 导出的测量单位：厘米、英尺、英寸、米、毫米或码。
- 选项 - 选择以下任一选项：
  - 下载 - 将文件下载到您的计算机。
  - 下载文件并存储在新选项卡中 - 将文件下载到您的计算机上，并在存储文件的当前文档中创建一个新选项卡。
  - 将文件存储在新选项卡中 - 在存储文件的当前文档中创建一个新选项卡。

当以 OBJ 格式导出时，导出的是一个包含 .obj 文件和 .mtl 文件的 .zip 文件。.obj 文件中的对象只能以米为单位。若要重新导入 .obj 文件，您必须先提取 .zip 文件，并且仅导入 .obj 文件。不支持导入包含 .obj 文件和 .mtl 文件的文件。

轻按右上角的“导出”。

隐藏和隐含的零件和实例不包括在组件输出中。

导出文件
