可用于：Part Studio

基于模型的定义 (MBD) 是指在 Part Studio 中对模型进行尺寸标注和注释的过程，因此模型包含定义产品所需的所有数据。使用 MBD，模型成为推动所有工程活动的源权限。供应商可以在下游和各组织之间进一步使用此模型。

MBD data works in conjunction with Tolerance options, where sketch and feature dimensions are made tolerant, and the Inspection table, where MBD data can be viewed, added, and exported for each part in a Part Studio.

MBD 并非旨在替代工程图，而是用于捕获和扩展模型的产品制造信息 (PMI) 及基于模型的企业 (MBE) 信息，以供额外的或替代性的下游使用。

MBD 的一些特征：

  • 在 Part Studio 的模型中嵌入尺寸和标注元数据。

  • 在 Part Studio 中改善模型的实时协作。

  • 为整个组织的工程师提供单一事实来源。

  • 链接到下游流程，例如坐标测量机 (CMM) 检验。

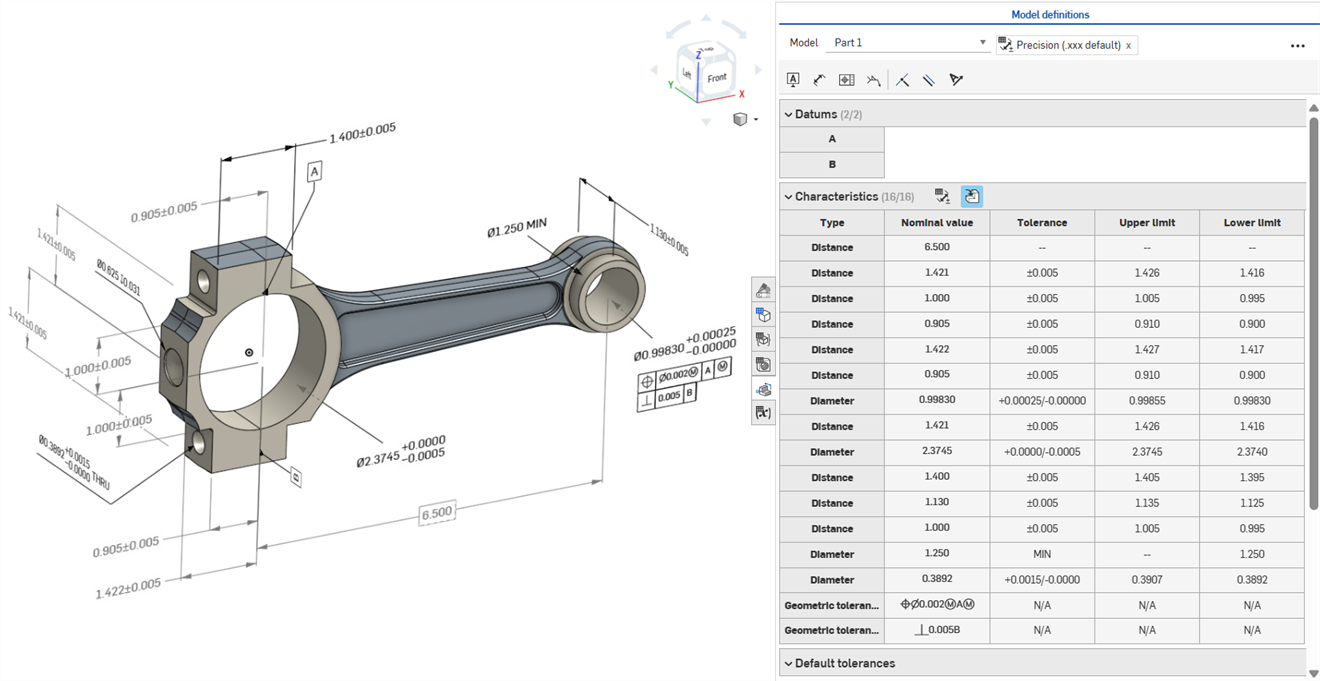

MBD 模型示例

驱动 MBD 草图和特征的尺寸可以直接在图形区域进行编辑。

当检查表打开时，可以在图形区域中编辑产品制造信息，也可以在其最初定义的草图和特征中进行编辑。

通过在图形区域中双击尺寸来编辑公差。如果该尺寸引用了特征列表，Onshape 会打开草图或特征进行编辑。如果尺寸是使用“标注”工具栏创建的，则直接在图形区域中编辑。随着模型和公差的变化，检查表会实时更新。

在特征参数表中，使用两个切换按钮来筛选行。最初会显示应用了默认公差的标注，而从派生几何图元生成的标注则被隐藏。派生标注只能通过修改源来更新。

使用交叉亮显可以快速识别和定位关联的模型参考。将鼠标悬停在检查表的单元格上，即可在图形区域中交叉亮显参考的零件、面、特征以及关联的标注。在图形区域中选择一个标注，或单击“基准”或“类型”单元格，可使亮显保持可见。

在图形区域中选择标注并按 Delete 键可将其移除。删除参考了特征列表的标注，会从草图尺寸或特征值中移除公差选项，并会从特征参数表中移除该行。删除使用标注工具栏放置的标注会将其从表中移除。派生标注无法删除。

  1. 打开检验面板 ()，在图形区域显示 MBD 尺寸（下方左图）。

  2. 双击与草图相关的驱动尺寸（下方右图）：

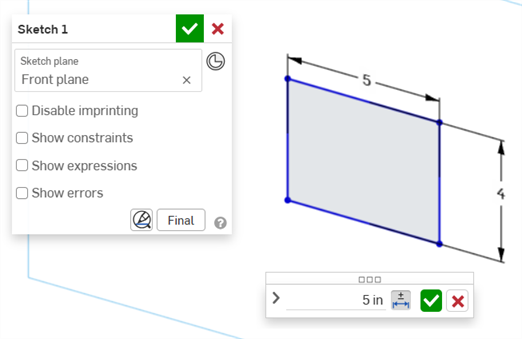

    编辑草图尺寸示例

    尺寸上下文对话框打开，将上下文置于尺寸值上。同时，草图对话框打开：

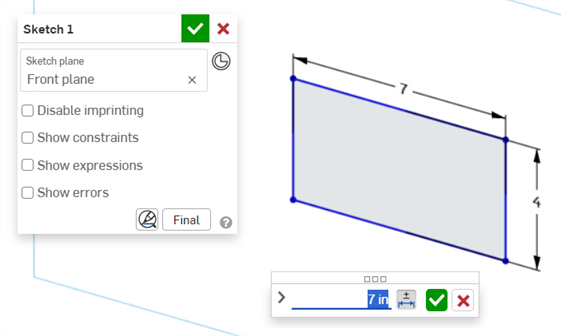

    编辑草图尺寸示例

  3. 使用键盘在尺寸上下文对话框中输入数值或使用向上/向下箭头增加该值。调整该值时，草图会动态更新。

    如果以数字方式输入值，请按 Tab 键查看草图值的更新。

    编辑草图尺寸示例

  4. 按键盘上的 Enter 键或单击尺寸上下文对话框中的复选标记 (绿色接受复选标记图标) 以关闭此对话框：

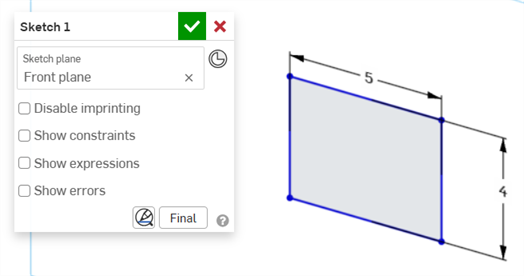

    编辑草图尺寸示例

  5. 在草图对话框中按复选标记 (绿色接受复选标记图标) 以接受新的草图值。

    编辑草图尺寸示例

    调整模型尺寸的已编辑草图尺寸

  1. 打开检验面板 ()，在图形区域显示 MBD 尺寸（下方左图）。

  2. 双击与特征相关的驱动尺寸（下方右图）：

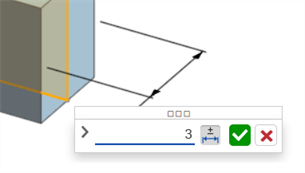

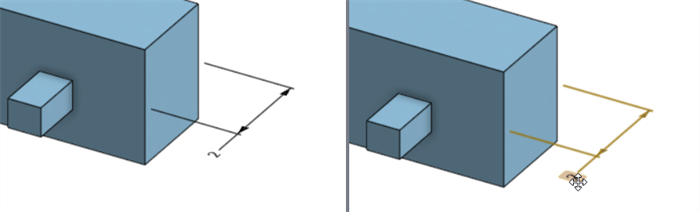

    编辑特征尺寸示例

    尺寸上下文对话框打开，将上下文置于尺寸值上。同时，关联的特征对话框打开（在本示例中为“拉伸”）：

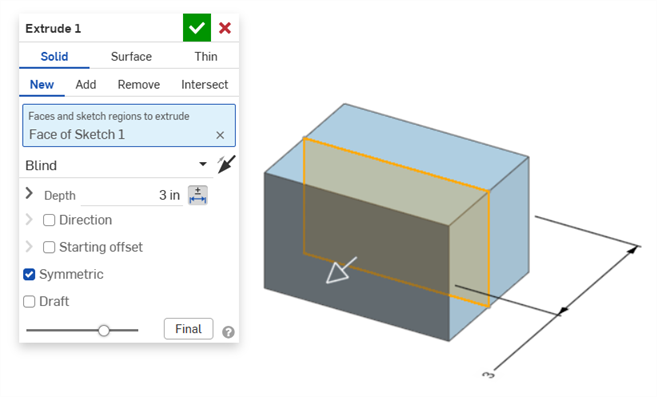

    编辑特征尺寸示例

  3. 使用键盘在尺寸上下文对话框中输入数值或使用向上/向下箭头增加该值。调整该值时，模型和特征对话框中的值都会动态更新。

    如果以数字方式输入值，请按 Tab 键在特征对话框中查看值的更新。

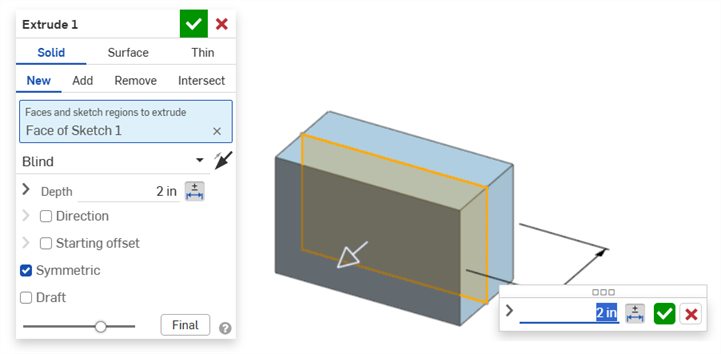

    编辑特征尺寸示例

  4. 在键盘上按 Enter 键或单击尺寸上下文对话框中的复选标记 (绿色接受复选标记图标) 以关闭此对话框：

    编辑特征尺寸示例

  5. 在键盘上再次按 Enter 键或单击特征对话框中的复选标记 (绿色接受复选标记图标) 以关闭此对话框：

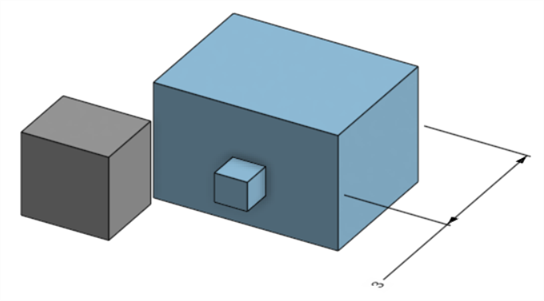

    编辑特征尺寸示例

    调整模型尺寸的已编辑特征尺寸

要删除标注，请执行以下操作：

  1. 选择图形区域中的标注：

    选择标注

  2. 按 Delete 键。

  3. 标注将从图形区域和检查表中删除。

    如果标注是草图或特征尺寸：

    1. 尺寸的公差选项值被删除。

    2. 已取消选择“公差选项”图标 ()。

    3. 草图或特征对话框中的尺寸值未删除。

在以下情况下，无法删除标注：

  • 标注是派生而来的。

  • 标注创建于自定义特征中，其中的参数已设置公差，但公差开关没有打开，用户不能输入内容。

无论哪种情况，都会显示以下信息：

无法删除标注信息

  • 无法编辑联动尺寸。双击联动尺寸可打开尺寸上下文对话框，但无法编辑对话框中的值。

  • 无法编辑派生尺寸。双击派生零件的驱动或联动尺寸不会打开尺寸上下文对话框。

  • 要取消退出尺寸上下文对话框，请按 Esc 键。如果编辑特征尺寸，则尺寸上下文对话框和特征对话框将同时关闭。如果编辑草图尺寸，则只有尺寸上下文对话框关闭。必须手动关闭草图对话框（单击 x 图标）。

  • 或者，在特征对话框和尺寸上下文对话框都打开的情况下，可以选择和编辑特征对话框中的值，这会动态更新尺寸上下文对话框和模型。在此处编辑后，按 Enter 键将同时关闭特征对话框和尺寸上下文对话框。

  • 模型尺寸的位置及其相应草图尺寸的位置未锁定在一起。它们是独立的：

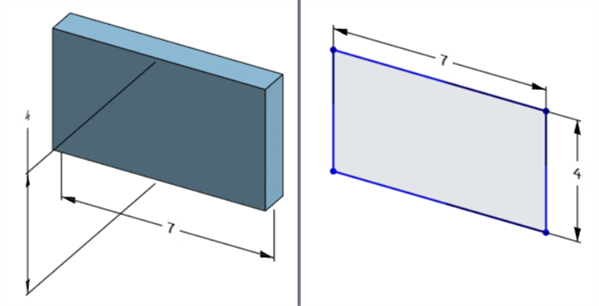

    模型和草图尺寸位置示例

    模型的宽度尺寸位于模型下方（左图）但位于草图上方（右图）

  • 在“暂停重生成”模式下，模型的尺寸无法编辑或删除。但是，您仍然可以编辑特征或开启/关闭尺寸的公差。更改将在单击“暂停重生成”横幅上的“重生成特征并退出”复选标记后生效。

  • 配置功能可正常工作。但尺寸上下文对话框中的尺寸不会被橙色虚线框包围以表明其已配置。已配置的草图尺寸无法编辑。

导出零件时，可以将 MBD 数据导出为 STEP 文件格式。建议使用以下设置：

对于闭合的复合零件，MBD 数据不会被导出。如果在导出时文档处于打开状态，此警告会显示在“导出”对话框中。但是，如果从高级搜索的文档结果列表中选择并导出一个零件，则不会显示该警告，但 MBD 数据仍然不会被导出。

  • 启用“导出模型 Y 轴向上”复选框。

  • 根据模型的大小，您可能需要启用“为 MBD 导出使用自定义标注文本高度”，并选择与您的模型尺寸相对应的适当标注文本高度。

导出为步骤格式

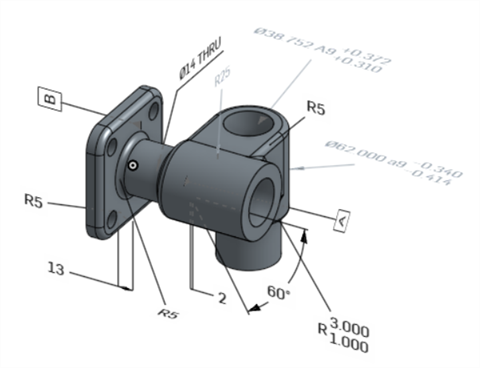

在导出 STEP 之前，Onshape 中的原始 MBD 模型

Onshape 中的原始模型

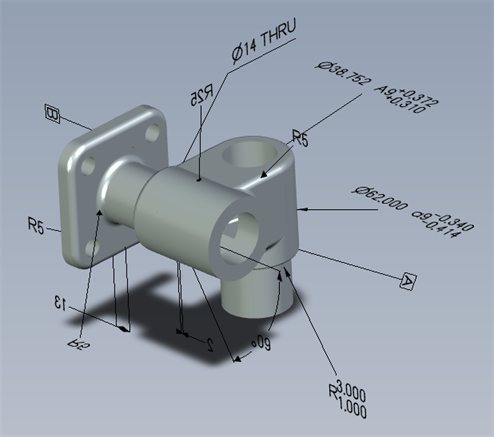

标注文本高度示例

禁用“为 MBD 导出使用自定义标注文本高度”选项的导出模型

标注文本高度示例

启用“为 MBD 导出使用自定义标注文本高度”并设置为 10 mm 的导出模型。

导出时，具有多个公差框的形位公差会将上方文本与顶部框合并，并将下方文本与底部框合并。

以下是使用特征和尺寸公差时的 MBD 示例：

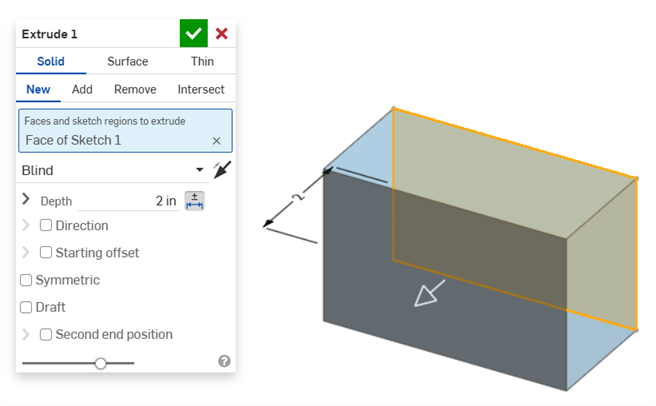

深度尺寸：

实体拉伸

偏移距离尺寸（含复合零件）：

偏移距离

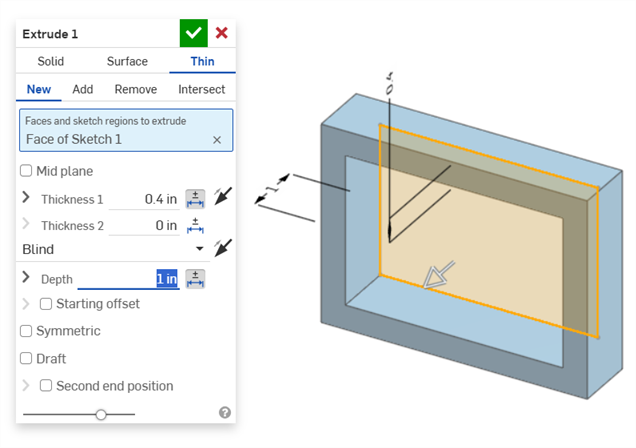

薄壁拉伸（厚度 1和深度尺寸）：

薄壁拉伸（厚度 1 和深度尺寸）

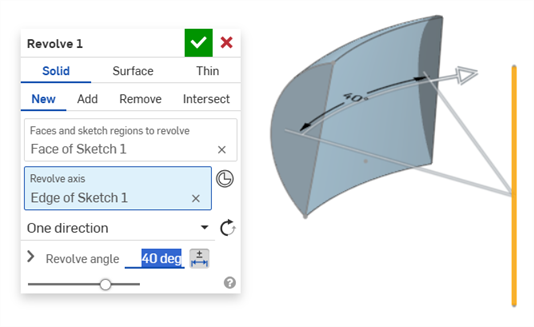

旋转（旋转角度尺寸）：

旋转（旋转角度尺寸）

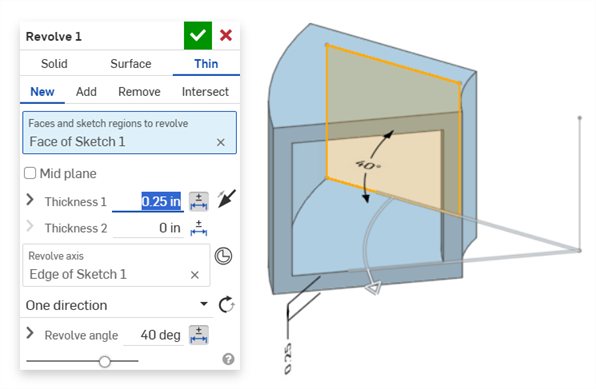

旋转（厚度 1和旋转角度尺寸）：

旋转（厚度 1 和旋转角度尺寸）

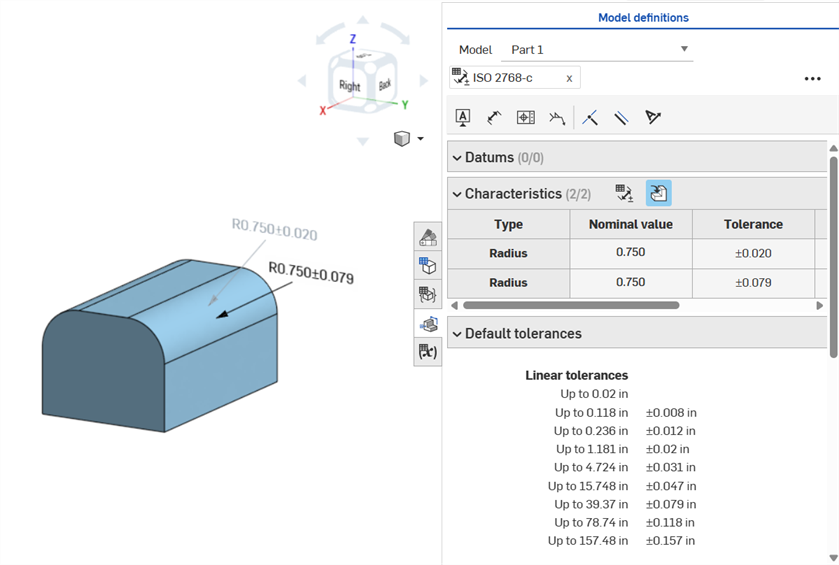

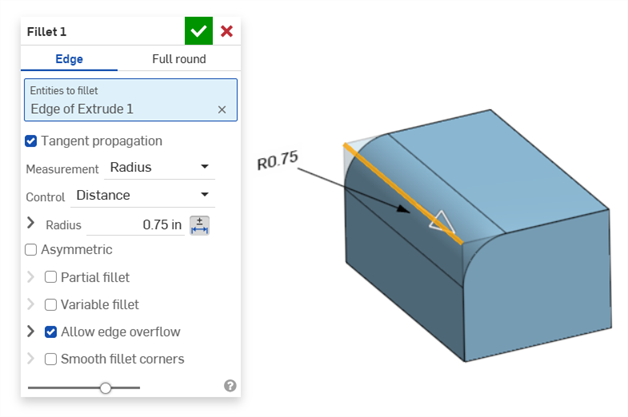

圆角（半径尺寸）：

圆角：半径示例

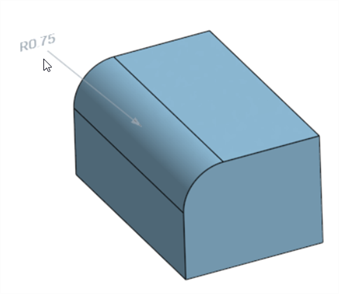

使用标注工具栏上检查表的“圆角尺寸”工具创建联动圆角尺寸：

拖动半径尺寸

检查面板的尺寸工具 () 始终使用线性或角度默认公差。使用它标注圆角面尺寸会应用线性默认公差类型。因此，建议从圆角特征对话框（用于驱动尺寸）应用圆角公差，或使用检验面板中的“圆角尺寸”（用于联动尺寸）。

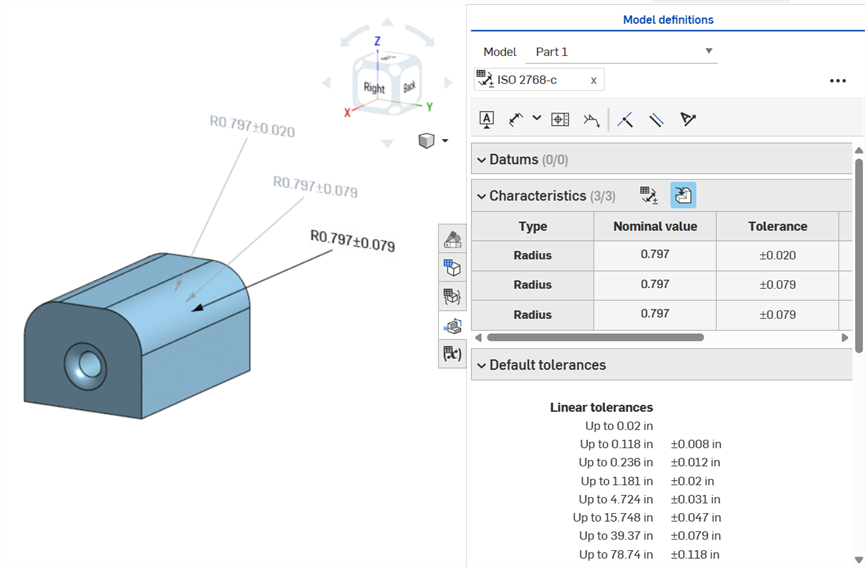

圆角尺寸示例

为圆角面标注尺寸的情况（按顺时针方向标注）：使用尺寸工具（联动；以灰色标注），使用圆角尺寸工具（联动；以灰色标注），以及使圆角特征的半径值具有公差（驱动；以黑色标注）。所有这 3 个尺寸都会列在特征表格中。

倒角定义为面与边之间的“距离-角度”或“距离-距离”关系。倒角宽度的尺寸被指定为从一条边到虚拟交点的距离。虚拟交点的显示会被添加到标注尺寸的边上，包括一条虚线曲线。

  • 当使用相切测量时，公差不会被禁用，因为它们在特定情况下可以起作用，尤其是在考虑指定公差时。

  • 在使用两个倒角测量值（两个距离，或距离和角度）的情况下，用户不必为两者都创建公差。如果需要，可以仅向其中一个参数添加公差。

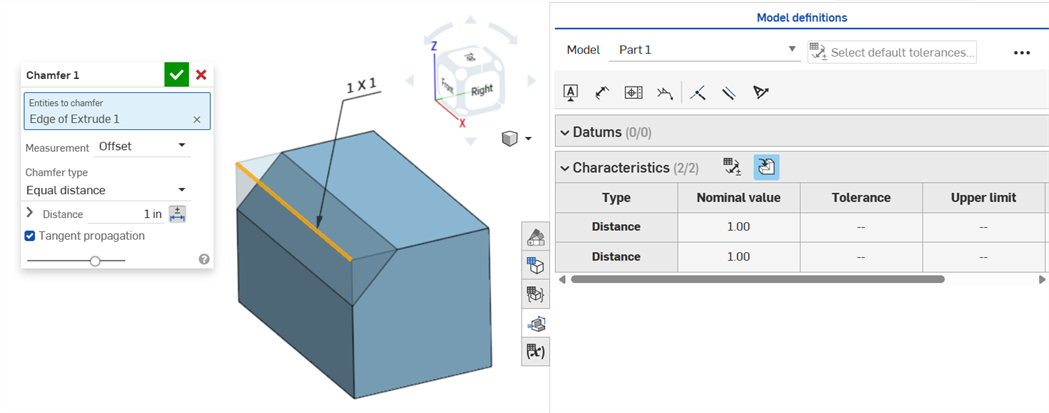

即使对话框中只有一个距离公差选项，等距离倒角类型也会显示双距离公差值，这两个值都会反映在表格中：

倒角 MBD：等距离示例

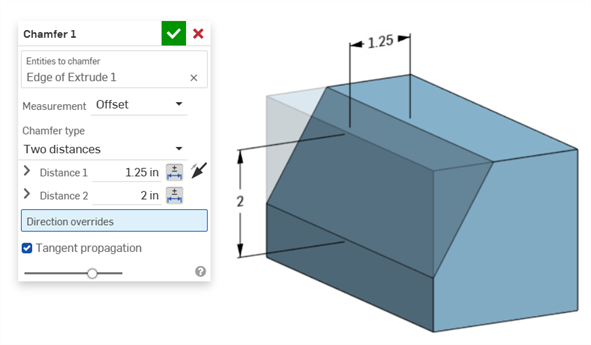

两个距离示例：

倒角 MBD：两个距离示例

距离和角度示例：

倒角 MBD：距离和角度示例

对于倒角导致距离变化的情况（例如，如果将倒角应用于垂直连接到另一个圆柱的圆柱面），请尝试为测量选择“相切”，以使沿边线的距离保持一致：

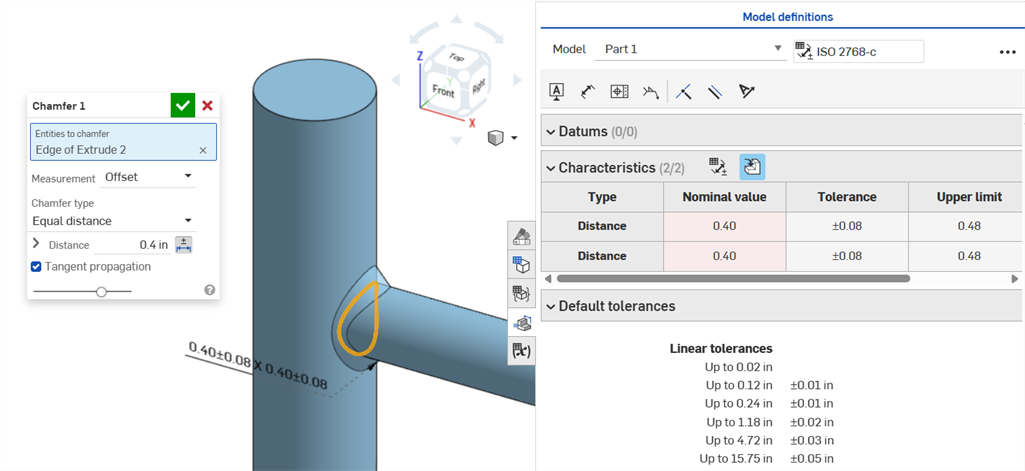

使用偏移测量的倒角示例

使用偏移测量显示公称值错误的非均匀倒角。

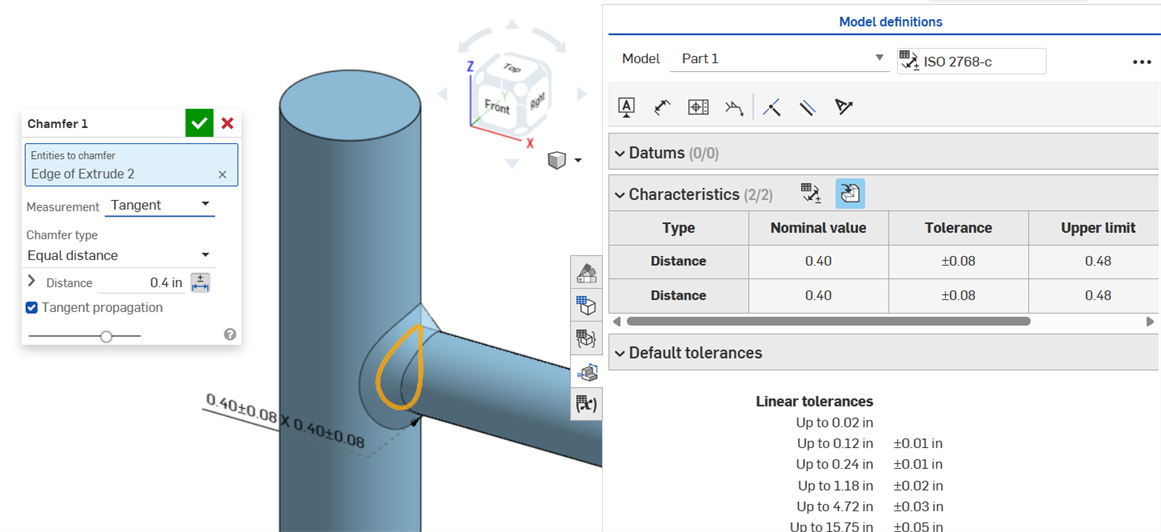

使用偏移测量的倒角示例

使用相切测量得到的均匀倒角会产生无误差的公称值。

如果在孔特征上设置了公差，则可以在检查表中显示公差。

要记住的事情：

  • 孔尺寸仅在检查表中以行形式显示。图形区域中未放置任何尺寸。这样做是为了避免引出标注使图形区域变得混乱。

  • 在检查表中显示孔尺寸之前，必须在零件上添加另一个引出标注（例如基准）。

  • 每个孔特征仅显示一组尺寸（直径、距离和/或角度）。阵列的孔或同一特征中的附加孔未单独标注尺寸。

  • 当前不支持自定义顶锥角尺寸，也不会在检查表中创建行。

  • 交叉亮显的工作原理如下：

    • 距离（深度）没有交叉亮显，因为孔的两端都没有面，而且 MBD 目前不支持边。

    • 直径、距离（沉孔深度）和角度（倒角孔角度）会交叉亮显单个面。

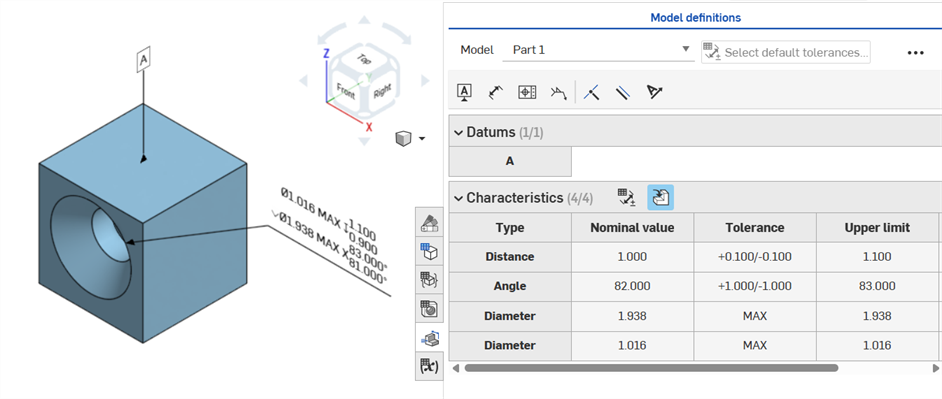

孔尺寸

在零件的其中一个面添加基准后，孔尺寸可在检查表中看到。

使用尺寸工具 () 标注中心圆之间的轴线距离尺寸：

轴尺寸

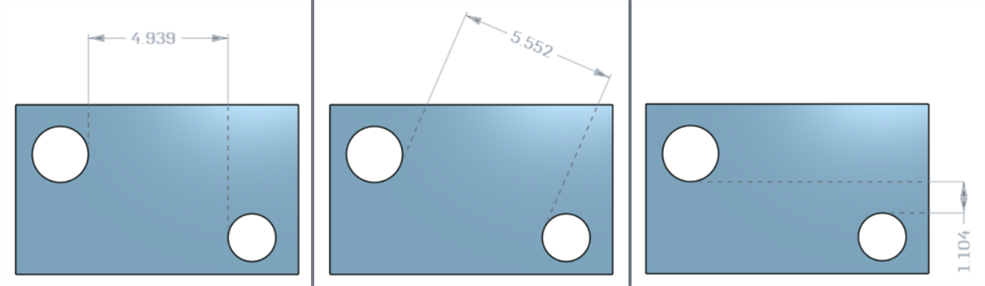

使用“最小尺寸”工具 () 标注两个圆柱面之间的最小水平、对角和垂直尺寸：

调整最小距离

圆柱与边之间的最小尺寸：

圆柱和边之间的最小距离

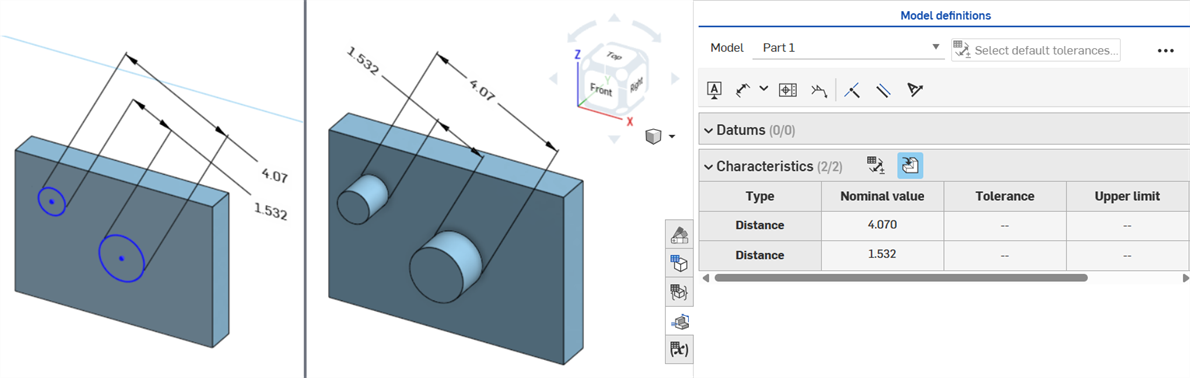

在草图中添加的最小对角尺寸（左图）在零件创建后会显示在特征参数表中（右图）：

最小和最大草图尺寸示例

目前无法在草图中创建水平和垂直最小尺寸。

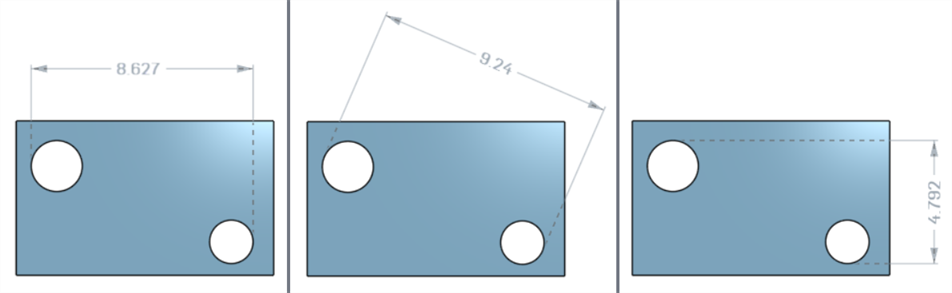

使用“最大尺寸”工具 () 标注两个圆柱面之间的最小水平、对角和垂直尺寸：

调整最大距离

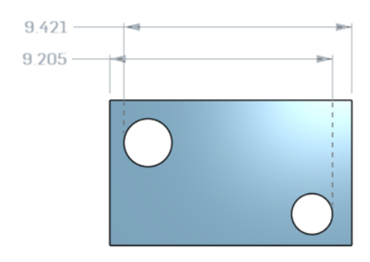

圆柱与边之间的最大尺寸：

圆柱和边之间的最大距离

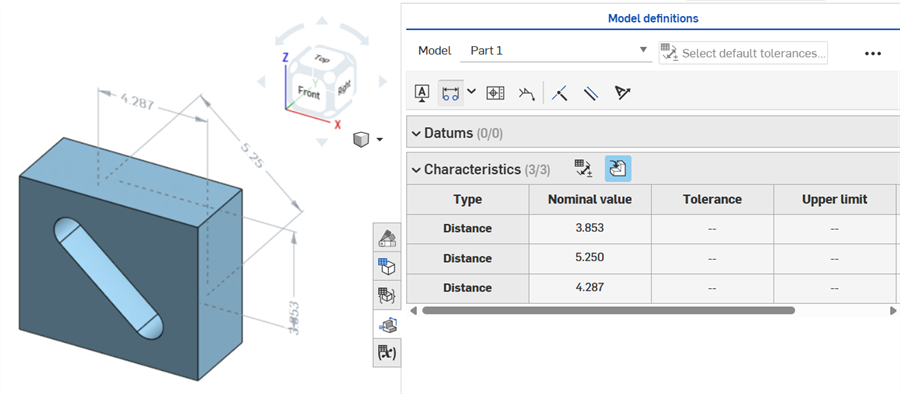

槽中圆弧面之间的最大水平、对角和垂直尺寸：

最大尺寸插槽示例

在草图中添加的最大对角尺寸（左图）在零件创建后会显示在特征参数表中（右图）：

最小和最大草图尺寸示例

目前无法在草图中创建水平和垂直最大尺寸。

厚度在检查表中显示为“距离”行。

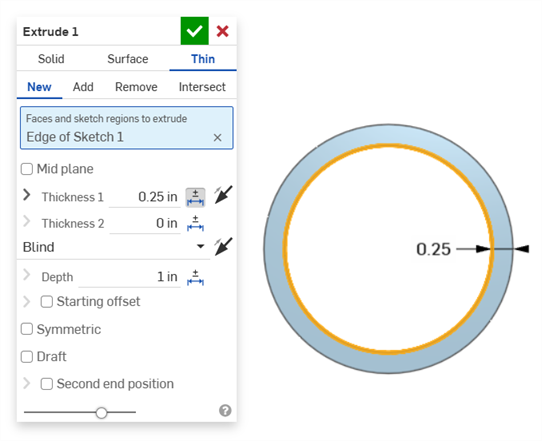

薄壁拉伸（厚度 1 尺寸）：

薄壁拉伸的厚度尺寸

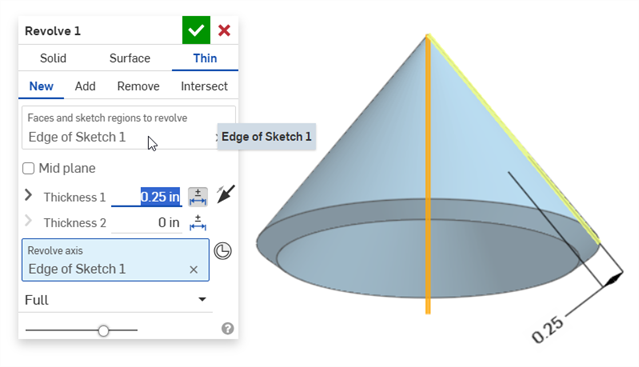

薄壁旋转（厚度 1 尺寸）：

薄壁旋转的厚度

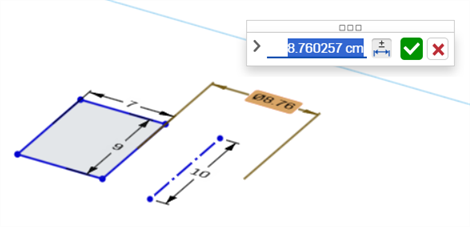

启用了带公差的草图中心线尺寸：

带公差的中心线草图尺寸

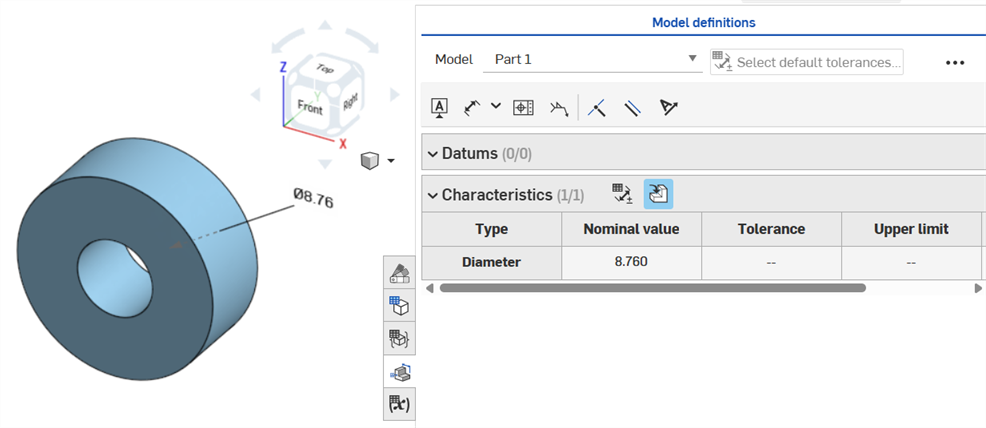

如果中心线被用作旋转草图几何图元的轴线，则在打开检查表时，该尺寸会显示为“直径”尺寸：

显示从中心线引出的直径尺寸的旋转特征

添加标注、更改模型和应用特征更新时，Onshape 会自动尝试验证关联的 MBD 数据。

验证以每个零件为基础进行；因此，标注必须参考同一零件或复合零件的几何图元。

当特征参数失效时，检查表中的标注和相应特性均为红色。

无效特征参数分为两个类别：缺少的参考和值不匹配。

当用于定义特征参数的几何图元不再存在，或其发生变化导致关联中断时，就会发生“参考缺失”。这可能是由于特征被删除、面被替换或其他拓扑结构上的更改所导致。

当参考的几何图元的值不再与所定义的公差匹配时，就会发生“数值不匹配”。例如，当孔的直径增大到超出指定限制范围时，就可能出现这种情况。

通过评估潜在原因来解决无效特征参数。

使用“比较”时，选择面以查看其关联的标注、公差和特征参数。

通过修改特征列表和 MBD 标注来验证和解决错误。

MBD 错误不会在检查表中创建标注或行条目，除非对模型进行了调整，使现有标注行条目无效。

错误以红色显示，与其他 Onshape 错误类似：

从实体拉伸或拉伸至实体时出错

从实体拉伸或拉伸至实体时出错。标注不会在检查表中生成行条目。

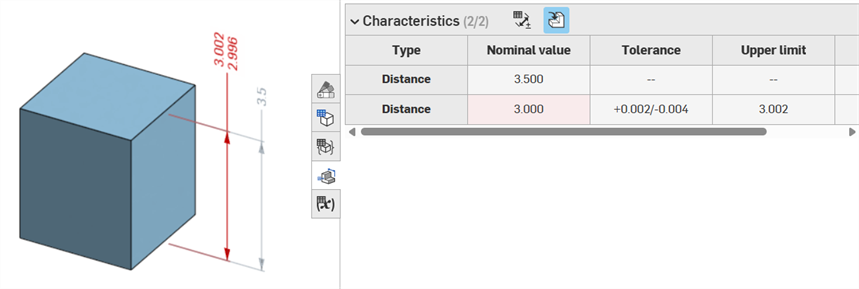

如果几何图元发生改变导致指定的标注无效，则其对应的标注在图形区域会显示为红色，并在检查表中以红色亮显，表明出错。例如，盒子的顶面移动了 0.5 英寸，导致测量值（3.5 英寸）与指定值（3.0 英寸）不同：

更改几何图元导致标注无效

错误示例

  • 此标注缺少参考 - 缺少参考时发生。例如，将零件 A 拉伸到零件 B 的面，并在零件 A 拉伸的偏移距离上添加公差。

  • 两个面必须来自同一零件 - 模型定义仅在单个零件内有效。例如，您不能标注从零件 A 的一个面到零件 B 的一个面的距离尺寸。

  • MBD 标注必须始终与面相关联。目前无法参考边和顶点。

  • 模型定义仅对每个零件有效。复合零件也有效。例如，您可以标注零件 A 上的 2 个面或零件 B 上的 2 个面之间的距离，但不能标注零件 A 上的一个面和零件 B 上的一个面之间的距离。为此，首先从零件 A 和零件 B 创建复合零件 C，然后可以标注这 2 个面之间的距离。

  • 将鼠标悬停在检查表中的类型行上会交叉亮显图形区域中的尺寸。

  • 更改零件的几何图元时，所有关联的模型定义均以橙色亮显：

    更改几何图元会以橙色亮显标注。

  • 如果零件或 Part Studio 通过“派生”特征派生而来，则所有模型定义均为只读，无法编辑。您仍然可以移动标注，并且如果派生几何图元发生改变，联动尺寸仍会更新；然而，底层的模型定义只能在源 Part Studio 中调整，然后在派生特征中更新。请参见“派生”了解更多信息。

  • 评论可以添加并标记到图形区域中的带公差草图尺寸、特征尺寸、孔标注以及检查表标注（尺寸、基准、形位公差）。请参见“对 MBD 标注添加评论”了解更多信息。
