创建工程图
Available in: Drawing

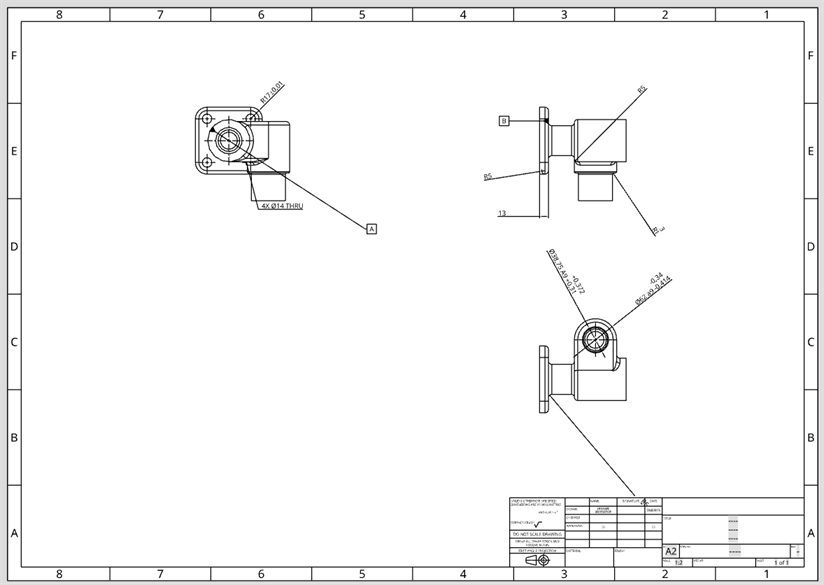

在 Part Studio 中或装配体中创建零件、曲线或曲面的工程图时,工程图包含默认视图。您也可以创建空工程图,方法是使用窗口左下角的
菜单,并选择“创建工程图”。
从 Part Studio 或装配体中的零件清单中:

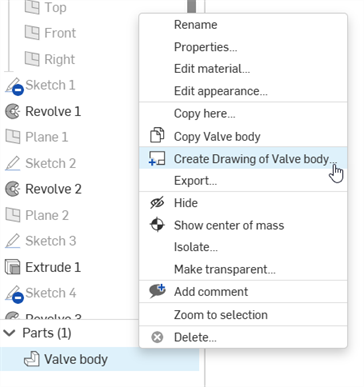

右键单击零件、曲线或曲面。选择“创建<零件、曲线或曲面名称> 的工程图”。

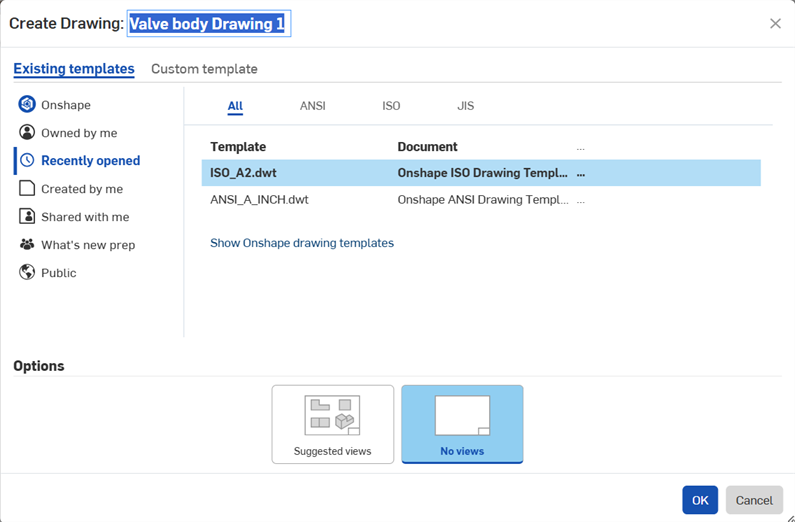

工程图将根据现有零件、曲线或曲面名称填充其名称。您可以编辑工程图的名称,方法是在“创建工程图”对话框顶部单击现有名称(如下面亮显所示),并键入首选名称:

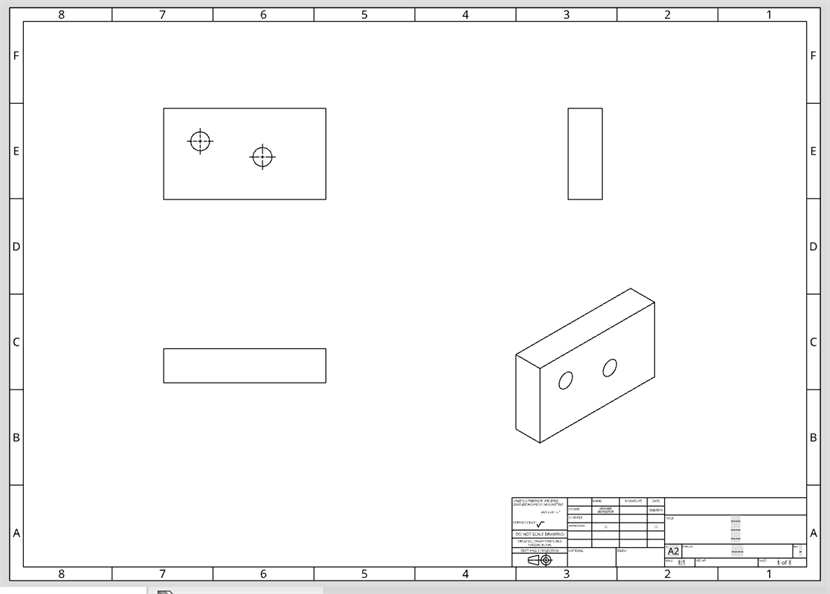

默认情况下,您的模板会启用中心标记扩展。若要删除中心标记,请单击以选择并按 Delete 键。有关中心标记编辑选项的更多信息,请参见中心标记。
从创建选项卡菜单中:
单击加号图标
,然后选择“创建工程图”:

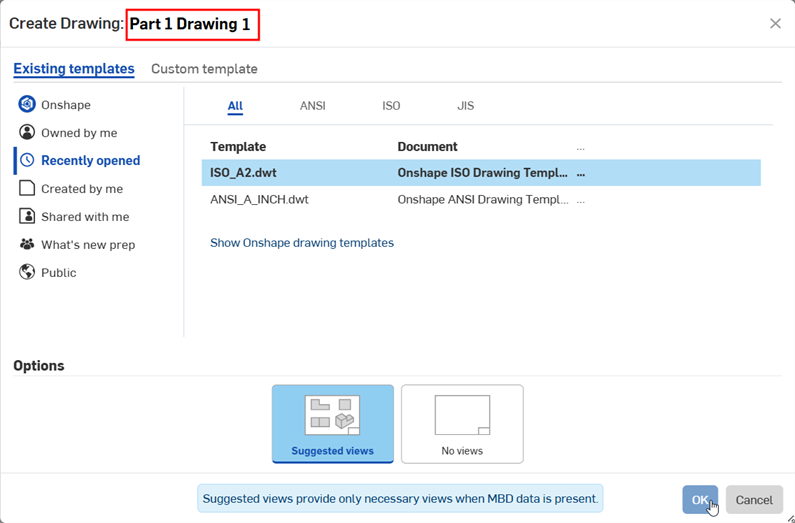

工程图将根据现有零件、曲线或曲面名称填充其名称。您可以编辑工程图的名称,方法是在“创建工程图”对话框顶部单击现有名称(如下面亮显所示),并键入首选名称:
以 .DWG 或 .DXF 格式导入现有工程图文件。您可以从“文档”页面以及从文档中导入。
从“文档”页面中导入时,会创建一个新文档:
- 单击页面左上角的“创建”按钮:
创建
- 从下拉菜单中,单击“导入文件...”。
- 选择 .DWG 或 .DXF 文件。
- 选择文档的所有者(如果有)。
- 注意“文档”页面上列出的新文档。(文档名称与文件名称相同。)
从文档中导入时:
- 单击
,然后单击
“导入”。
- 选择 .DWG 或 .DXF 文件。
- 注意文档中的新选项卡,它与您导入的文件同名。
在创建工程图时必须指定模板,模板可以确定工程图的起始系统变量值、图纸尺寸、边界图元、单位、标准以及其他特性。
Onshape 拥有并提供了公开可用的模板,其名称诸如 Onshape ANSI 工程图模板、Onshape ISO 工程图模板之类。要查看 Onshape 模板,请选择 Onshape 筛选器。

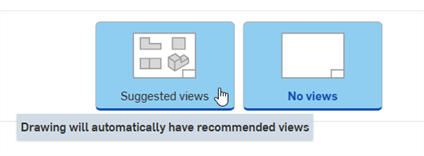

您可以创建自己的自定义模板。此外,还可以指定是创建四个标准视图还是一开始没有视图。要更改工程图的背景颜色,请访问首选项下的设置。
要缩小所需模板的搜索范围,您可以使用:
- 筛选器 - 在对话框的左侧,选择一个筛选器(类似于“文档”页面中的筛选器)。选择一个筛选器可缩小模板列表的范围或对列表排序:
- 最近打开 - 按最近使用的顺序列出模板
- Onshape - 列出 Onshape 提供的模板
- 我的模板 - 显示由您创建或由其他用户与您共享(选择子筛选器“由我创建”或“与我共享”)的所有模板,其中包括您具有读取权限的文档中的任何 .DWT 文件。
- 公开 - 显示其他 Onshape 用户设为公开的所有模板
- 团队和公司 - 如果您属于团队或公司,这些名称将显示在此列表中,单击名称可查看可用的模板
- Standards - Across the top/right of the dialog, select a standards acronym to reduce the list of templates to only those of the selected standards format:
- All - List templates in all supported standards
- ANSI - List only ANSI standard templates (American National Standards Institute). Note that these templates configure the drawing for third angle view projection with inch or millimeter dimension units.
- ISO - List only ISO standard templates (International Organization for Standardization). Note that these templates configure the drawing for first angle view projection and millimeter dimension units.
- JIS - List only JIS standard templates (Japanese Institute for Standardization).
仅显示符合选定标准且在选定过滤器中的模板。
