亮显视图图标的特征工具栏

从零件、曲线、曲面或子装配体创建工程图时，创建的工程图可以没有任何视图（默认情况），也可以包含四个标准视图：上视图、前视图、右视图和等轴测视图。通常，视图的投影取决于选择的标准：选择 ISO 标准时是第一角度投影，选择 ANSI 标准时是第三角度投影，您也可以使用自定义模板并选择投影，或在创建工程图后更改投影。

例如，标准的 ANSI 工程图可能如下所示：

标准 ANSI 工程图的示例

工程图中零件、曲线或曲面的所有视图来自零件的同一版本。创建视图（工程图视图、投影视图、辅助视图和剖视图）时，使用的零件版本与所有现有视图的版本相同。

视图将放在图纸上，可以与其他视图存在关系。

Refer to the following pages for information on each view:

将模型（零件、曲面、装配体、草图、曲线、复合零件或钣金展开图样）的视图放在活动图纸上，从对话框中选择所需的零件、草图或钣金展开图样（包括版本和方向）。默认情况下，标签和比例处于关闭状态。要查看比例，请双击视图：“视图特性”对话框将在工程图左上角打开。

  1. 在工具栏上单击“插入视图”：

    2. 在工具栏上插入视图命令

  2. 单击对话框中的 插入零件或装配体图标“插入”按钮（如下左图所示）打开“选择零件或装配体”对话框（如下右图所示）。在当前（或其他）文档中的 Part Studio 和装配体中搜索零件、曲面、装配体、曲线或草图（或其版本）：

    1. 从“当前”工作区（在本文档的“Part Studio”或“装配体”中）中选择插入：

      使用插入视图特征的第2b步骤

      默认情况下，选定的筛选器为“零件”，但您也可以搜索整个 Part Studio、装配体、曲面、草图、曲线、复合零件和钣金展开图样。仅当选定的 Part Studio 或装配体包含这些类型的图元时，才会显示这些筛选器图标：

      使用插入视图特征的第2b步骤

    2. 或者，单击其他文档以使用熟悉的筛选器进行搜索，然后从不同文档中的版本中选择：

      使用插入视图特征的第三步

    3. 选择文档后，如果它有版本，则单击 打开版本图表，然后选择版本或工作区以从中选择零件或装配体：

      使用插入视图特征的第四步

      您也可以选择仅查看已发布项目 已发布图标 和创建版本。

  3. 选择 Part Studio 或“装配体”后，使用“插入视图”对话框选择视图：

    选择了 Part Studio 的“插入视图”对话框的屏幕截图选择了装配体的“插入视图”对话框的屏幕截图

    左边的屏幕截图显示了 Part Studio 的“插入”视图对话框；右边的屏幕截图显示了“装配体”的对话框

    对于 Part Studio 和装配体：

    • 选择视图方向：上、左、右、前（默认）、后、下或等轴测。如果适用，您还可以选择现有的命名视图（带和不带剖切平面）。

    • 选择“视图比例”下拉列表以选择视图的特定比例。

    • 选择“视图简化：无”、“绝对”、“Studio 比率”、“零件比率”或“自动”（默认）。这通过设置阈值来简化工程图中显示的几何图元，低于该阈值即可隐藏特征。此设置仅影响新插入的视图。有关更多信息，请参见插入视图默认值。

    • 或者，选中“显示草图外观”旁边的复选框以显示要插入的 Part Studio 或“装配体”中的外观。

    插入视图对话框的屏幕截图

    对于装配体，如果有：

    • 选择视图方向：上、左、右、前（默认）、后、下或等轴测。如果适用，您还可以选择现有的命名视图（带和不带剖切平面）。

    • 使用“分解/位置”下拉列表选择分解视图/已命名位置。

    • 使用“显示状态”下拉列表选择显示状态。

    4. 如果在首次创建 “工程图” 选项卡时命名视图、爆炸视图/命名位置和/或显示状态处于活动状态，则“插入视图”对话框输入框会预先填充该视图、位置和/或状态。

  4. 选择想要的图元后，在工程图上单击以放置视图。放置视图时将显示预览。

删除视图

  1. 使用任意选择方法选择要删除的视图。
  2. 按 Delete 键或者右键单击以激活环境菜单并选择“删除”。

移动视图

  1. 选择视图。
  2. 拖动到所需的位置。

将视图移至其他图纸

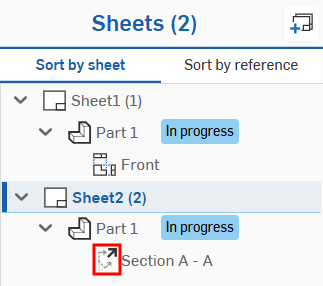

您可以通过以下三种方式将任何视图移动到工程图中另一个已存在的图纸中：使用环境菜单上的移至图纸命令；在“视图特性”对话框中的“图纸”下拉菜单中选择新图纸；将视图拖动到“图纸”面板中的另一张图纸中。

当视图移至其他图纸时，所有相关的图元（标签、尺寸等）会随之移动。
当移动辅助视图时，父视图不会移动。
当移动父视图时，辅助视图不会移动。

复制视图

可以将视图从一个位置复制和粘贴到同一图纸中的另一个位置、从一张图纸复制和粘贴到同一工程图中的另一张图纸，或从一个工程图中的一张图纸复制和粘贴到同一工作区的另一个工程图中的一张图纸。您不能将视图从一个工作区复制和粘贴到另一个工作区，例如从一个文档到另一个文档。

要复制任何视图，请执行以下操作：

  1. 单击视图以选择它。

  2. 右键单击并从环境菜单中选择“复制”(Ctrl+C)。

  3. 将光标悬停在新位置上，右键单击并选择“粘贴”(Ctrl+V) 以放置复制的视图。

您也可以按住 Alt 键复制视图，然后选择并拖动要复制的视图。

选择一个视图，右键单击并选择“视图属性”。或者，您可以双击视图以打开“视图属性”对话框：

视图特性对话框

您可以选择一种显示状态（在可用时），视图将会相应地更新。

选择特性具有不同值的多个视图时，对话框中的相应输入框将显示“多个值”，如下所示：

选择多个视图的视图属性对话框

对于详细视图和剖视图，具有附加的视图标签信息，下文将对此加以说明。

对于通过剖视图创建的投影视图，还有一个用于处理剖切的额外选项，下文将对此加以说明。

  • 文档 - 零件或装配体所在文档的名称。
  • 工作区或版本 - 如果零件或装配体来自当前文档，则为工作区名称。如果零件或装配体位于不同文档，则为版本名称（如果 Part Studio 或装配体移至另一个文档，该文档将自动版本化）。
  • 类型 - 无论工程图是零件还是装配体。
  • 参考 - 工程图的零件或装配体名称，单击此链接打开参考文档和 Part Studio 或装配体选项卡。
  • 视图 方向 – 若要将视图从一个视角更改为另一个视角，请从下拉菜单中选择：“上”、“左”、“右”、“前”、“后”、“下”、“等轴测”或“命名”。

    • 如果命名视图已插入，随后又从工作区中删除，则它会在环境菜单列表中灰显。您可以选择其他视图方向或将当前视图保持原样。

  • 比例 - 设置工程图的比例。输入为 N:N 或 N/N 格式。对于用户输入值，第二个数字或分母始终设置为 1，您可以双击比例标签以对其进行编辑。默认情况下，投影视图的比例始终设置为“父项”（与父视图的比例相同）。
  • 旋转角度 - 使用此选项旋转视图的角度（以默认单位旋转）。箭头可反向角度的方向。创建所有视图时，其旋转角度均为 0 度。仅当视图没有父项（不是“子项”）、不是父项（没有“子项”）或与父项的对齐关系被抑制时，才能更改此值。

    有效值介于 0 度和 360 度之间。

    可以旋转的视图也可以沿着选定的直边将视图竖直或水平对齐。

  • 相切边 - 选择视图中相切边的可视处理方式：
    • 隐藏 - 相切边在视觉上从工程图中移除：

    • 实线 - 相切边以实线显示：

      实体相切边

    • 影线 - 相切边以断线显示：

      影线相切边

  • 视图渲染模式 - 选择要使用的渲染模式类型：最佳质量或最佳性能。工程图视图默认使用“最佳性能”。如果，在某些情况下，有些边未正确显示，则您应将视图渲染模式更改为“最佳质量”。渲染模式设置会应用于 Onshape 中的工程图视图和导出的工程图中的视图。
  • 查看简化 - 此特征允许用户通过设置一个阈值来隐藏低于它的特征，从而简化在工程图中显示的几何图元。

    • 自动 - 默认设置。根据零件的几何图元查找最佳视图简化设置，并自动使用这些设置来显示零件或装配体。

    • 绝对 - 以工程图的长度单位输入数字，以指示小于该值的任何特征都将在视图中简化。如果整个零件小于阈值，则这些零件会从视图中漏掉。此设置有助于移除绘图不需要的过多细节（例如，大量很小的特征或元件）。

    • 与 Studio 的比率 - 输入 Part Studio 或装配体的大小百分比，低于此百分比的特征将在视图中简化。如果整个零件小于阈值，则这些零件会从视图中漏掉。此设置有助于移除绘图不需要的过多细节（例如，大量很小的特征或元件）。

    • 与零件的比率 - 输入零件的大小百分比，低于此百分比的特征将在视图中简化。此设置的目的是在视图中保留零件，同时简化这些零件中的细节。如果您打算确保呈现所有零件来促进详细操作（如放置引出标注），此设置非常有用。

    所有子视图都将收到其父视图的“查看简化”设置，但是任何子视图均可稍后进行单独更改，而且不影响父/子相关性中的其余视图设置。

  • 图纸 - 显示的当前图纸的名称；使用下拉菜单将视图移动到另一个图纸。
  • 名称 - 视图名称的格式为：<视图视角>-<零件名称>。更改视图的名称不会更改透视图或零件名称。

    在图纸/视图列表中选择单个视图后，可以使用 Shift + N 打开“重命名”对话框。

  • 视图标签 - 所有视图（投影视图、辅助视图、剖视图和详细视图）都允许您在工程图中的视图下方放置“视图标签”。在添加详细视图或剖视图时，将自动应用“视图标签”。若要将“视图标签”应用于投影视图和辅助视图，请打开其“特性”对话框，选中“视图标签”，然后提供标签名称。

    对于详细视图和剖视图，您可以选择性地为标签指定自定义前缀和后缀，从而创建多行标签。更改字母还会更改参照的视图（例如，详细视图的父视图或剖视图的切割线）的字母。

    查看标签

  • 比例标签 - 选中此项以在视图下方显示比例标签。
  • 显示草图外观 - 选中以在工程图中显示来自 Part Studio 或装配体的草图外观。
  • 移至图纸 - 打开一个对话框，其中的下拉列表列出所有可用图纸。选择要将当前选定视图移至的图纸。
  • 物料清单表格参考 - 选择物料清单表格应该参考的装配体。
  • 切割清单表格参考 - 选择应当参考的切割清单表格。
  • 应用父视图剖切 - 从剖视图创建投影视图时，切换此选项可使用父视图的剖切创建投影视图。

您也可以打开视图来源于的 Part Studio 或部件装配体，并指定比例、旋转角度和比例标签。

选择父项比例以将视图的比例与其父项的比例关联，或选择图纸比例以将视图的比例与图纸比例关联。

注释

  • 视图将绕视图矩形（其大小会根据需要而改变）的中心旋转。对于详细视图，视图将绕详细视图周围的圆的中心旋转，可见的几何图元保持不变，圆的大小也保持不变。
  • 如果旋转角度不是 0 度，则用于重新连接对齐关系的视图特性处于禁用状态。同样，用于与父项重新连接对齐关系的命令也处于禁用状态。必须先将旋转角度更改为 0 度，然后视图才能与父项重新连接。
  • 旋转角度发生变化时，所有尺寸都会调整。竖直和水平线性尺寸保持竖直和水平。对齐和旋转的线性尺寸与其视图几何图元保持对齐并随之旋转。
  • 视图比例和标签的位置改为在新视图矩形或详细视图圆形下面居中。
  • 使用“抑制与父项对齐”可移除视图与其父项的对齐关系。如果没有依赖项，也就是说，如果视图没有子项，则您可以在打断对齐关系后使用“旋转角度”输入框。但是，如果有其他问题阻止视图旋转（也就是说，如果它具有子项），则视图无法旋转。切记，如果视图具有子项，即使您抑制对齐，它也无法旋转。
  • 如果按 Ctrl+C 组合键来复制视图标签，将复制标签并应用注释的默认特性（来自“特性”面板）。如果在按住 Alt 键的同时拖动来复制视图标签，将保留视图标签特性。

使用鼠标右键单击可在任何视图上打开环境菜单，以访问该视图的命令选项列表。下面列出了这些命令选项。请注意，此处列出的所有命令并非都适用于每种类型的视图。

  1. 右键单击视图以打开环境菜单，并选择“调整线条样式”命令。

  2. 在视图中单击每条边以应用指定的样式更改，选择的这些对象会显示在对话框中的“边”下。

  3. 在对话框中，调整以下项目至所需的规格：

    • 线条样式 - 从下拉列表中选择线条样式。

    • 虚线（如果是虚线）- 自定义虚线的间距。

    • 厚度（用指定单位）

    • 颜色 - 单击色块并在颜色对话框中进行相应调整。

  4. 使用 接受复选标记图标 关闭对话框。

默认情况下，视图在当前视角下不可见的线（已隐藏的线）将被隐藏。

要切换其可见性，请右键单击视图，然后从环境菜单中选择“显示/隐藏 > 显示已隐藏的线”或“隐藏已隐藏的线”：

选择视图，然后从环境菜单中选择“显示隐藏线”的示例

结果视图：

选择视图，然后从环境菜单中选择“显示隐藏线”的结果的示例

默认情况下，钣金展开图样的折弯线是可见的。

要切换其可见性，请右键单击视图，然后从环境菜单中选择“显示/隐藏 > 显示折弯线”或“隐藏折弯线”：

显示折弯线的示例

结果视图：

隐藏折弯线的示例

在视图中显示或隐藏添加到圆形几何图元（孔、圆柱体和球体）的自动中心线。使用中心线工程图工具添加的任何中心线都不会隐藏。

选择视图，右键单击，然后从环境菜单中选择“显示/隐藏”>“隐藏中心线”（或“显示中心线”）：

显示中心线和隐藏中心线的示例

自动中心线在左侧显示出来（默认），在右侧隐藏起来。

相切边是在曲线与线性边之间形成的边；例如，从圆角或平滑边。

要选择切线的视觉处理方式，请选择相应的视图，右键单击并选择相切边，然后从以下三种模式中进行选择：

  • 隐藏 - 相切边在视觉上从工程图中移除。
  • 实线 - 相切边以实线显示。这是默认设置。
  • 虚线 - 相切边以虚线显示。

实线、影线和隐藏边的示例

三个不同的相切边选项，从左到右依次为：“实线”（默认设置）、“虚线”和“隐藏”。

默认情况下，零件的着色视图不可见。

要切换其可见性，请右键单击视图，然后从环境菜单中选择“显示/隐藏 > 显示着色视图”或“隐藏着色视图”：

图元着色视图的示例

如果父视图已着色，则详细视图也会着色。您可以独立于父视图更改着色，也可以独立于子视图更改父视图的着色（右键单击视图）。

如果将印花应用于零件，则仅在显示着色视图时才可见。

默认情况下，表示螺纹孔的线是可见的。

要切换其可见性，请右键单击视图，然后从环境菜单中选择“显示/隐藏 > 显示”或“隐藏螺纹”：

显示螺纹（指示螺纹孔的线）的示例

显示草图非常方便，可以在钣金展开图样的工程图视图中显示相应的展开图样草图。

对于零件的视图，此命令可显示或隐藏 Part Studio 中选定的草图。选择该视图，然后右键单击并选择“显示/隐藏 > 显示/隐藏草图”。当“显示/隐藏草图”对话打开时，从菜单中选择草图。您可以选择多个草图。此对话框会显示为零件建模所在的 Part Studio 中的所有草图。为每个视图选择相同的工程图草图将在每个视图的透视图中显示草图。

要隐藏草图，请再次打开“显示/隐藏草图”对话框，然后单击以取消选择一个或多个草图。

如何隐藏草图的示例 如何隐藏草图的示例

对于装配体视图，此命令切换装配体中选定草图的可见性（必须先将草图插入到装配体中）。默认情况下，装配体草图处于隐藏状态。

要切换草图可见性，请右键单击视图，然后从环境菜单中选择“显示/隐藏 > 显示草图”或“隐藏草图”。

显示后，插入到装配体中的所有草图都将在工程图中可见。

如果将带有草图点的草图插入到工程图中，则默认情况下草图点是可见的。

要切换其可见性，请右键单击视图，然后从环境菜单中选择“显示/隐藏 > 显示草图点”或“隐藏草图点”：

右键单击并从环境菜单中选择“显示草图点”

若要在工程图中自定义草图点的外观和大小，请使用“工程图属性”面板中的“构造几何图元”页签。

显示或隐藏工程图的边。此功能在所有工程图视图中均可用。

选择视图，右键单击，然后从环境菜单中选择“显示/隐藏 > 显示/隐藏边”（如下方第一张图所示）。“显示/隐藏边”对话框打开（如下方第二张图所示）：

环境菜单中的“显示/隐藏边” 显示/隐藏边对话框

从视图中选择要隐藏的任何边。边会变粗，并显示为灰色以指示其标记为已隐藏。已隐藏的线也以灰色显示，帮助您定义要显示的边。如果操作有误，请再次单击该边，它将恢复为黑色（表示其保持显示状态）。单击对话框中的绿色复选标记。任何标记为已隐藏的边都会从视图中隐藏。

从视图中隐藏某些边的示例

要显示任何已隐藏的边，请反向执行此流程。选择视图，右键单击，然后从环境菜单中选择“显示/隐藏 > 显示/隐藏边”。选择您要显示的任何已隐藏的（灰色）边，然后单击对话框中的绿色复选标记。

显示或隐藏已插入到装配体工程图视图中的有错误的零件。有错误的零件默认会在零件工程图中显示，但默认情况下，它们在装配体工程图中是隐藏的；渲染它们可能会影响性能。

要切换有错误的零件的可见性，请右键单击视图，然后从环境菜单中选择“显示/隐藏 > 显示有错误的零件”或“隐藏有错误的零件”。

将带有孔特征的零件的视图插入到工程图中时，如果视图垂直于插入孔的表面，则会自动显示其中心标记。同样，如果孔特征阵列（圆形或线性）或镜像，则会显示自动中心标记。对于圆形或线性图案的孔，还会显示中心标记之间的连接线。

要切换自动中心标记的可见性，请右键单击视图，然后从环境菜单中选择“显示/隐藏 > 显示自动中心标记”或“隐藏自动中心标记”：

环境菜单中的“显示/隐藏中心符号线”

有关中心标记的更多信息，请参阅中心标记。

要在剖视图上插入草图，请执行以下操作：

  1. 右键单击剖视图，然后选择“显示/隐藏 > 显示/隐藏草图”（下方第一张图像）打开“显示/隐藏草图”对话（下方第二张图像）：

    2. 环境菜单中的“显示/隐藏草图”的示例 “显示/隐藏草图”对话框的示例

  2. 在此处，单击要插入的一个或多个草图。

  3. 单击对话框右上角上的 接受复选标记图标 钩形符号可将一个或多个草图插入剖视图。

要移除剖视图上的草图，请执行以下操作：

  1. 右键单击剖视图并从环境菜单中选择“显示/隐藏 > 显示/隐藏草图”。

  2. 单击您要移除的一个或多个草图（请注意，它们不再以蓝色亮显）。
  3. 单击对话框右上角上的 接受复选标记图标 钩形符号以完成移除一个或多个草图的操作。

在剖视图中，您可以通过右键单击剖视图并从环境菜单中选择“显示/隐藏 > 显示偏移切割线”或“隐藏偏移切割线”来切换偏移切割线的可见性：

如何显示/隐藏偏移切割线的示例

在剖视图中，右键单击视图并从环境菜单中选择“显示/隐藏 > 显示折弯注解”或“隐藏折弯注解”可以切换钣金的展平视图折弯注释的可见性：

如何显示/隐藏折弯注释的示例

零件交点是虚拟边（在零件相交的地方绘制的曲线）。默认情况下，它们不可见。

保持零件交点的隐藏状态可以提高性能。

如果包含超过 20 个零件的装配体视图由于零件相互干扰而无法正确显示，或者部分相交边/面在任何视图中被误认为隐藏（或可见），请切换“显示零件交点”。

要切换零件交点的可见性，请右键单击视图，然后从环境菜单中选择“显示/隐藏 > 显示零件交点”或“隐藏零件交点”。

除了切换虚拟边（在零件相交的位置绘制的曲线）的显示之外，此命令还可以还原由于存在交点并在特定视图方向上有一部分被遮挡而在视图中完全看不到的零件的可见性。

默认情况下，将视图插入到工程图中时，零件始终可见。

要切换其可见性，请右键单击视图，然后从环境菜单中选择“显示/隐藏 > 显示/隐藏零件”。

对话框打开。焦点位于“隐藏的零件”输入框，在视图中选择要隐藏的零件。单击复选标记 (接受复选标记图标) 接受并关闭对话框。例如：

默认情况下，草图约束已在视图中隐藏。

要切换其可见性，请右键单击视图，然后从环境菜单中选择“显示/隐藏 > 显示约束”或“隐藏约束”：

隐藏和显示的草图约束

已隐藏约束（左），已显示约束（右）。

选择视图，然后右键单击并将光标悬停于显示状态上，以显示此视图可用显示状态的列表。对于所有父视图，默认设置为“全部显示”。所有子视图默认为“遵循父级”显示状态。剖视图和详细视图始终只能处于“遵循父级”显示状态。

如果在创建工程图后创建了某种显示状态，请更新工程图以使用该显示状态。如果从装配体中删除了某种显示状态，则在更新工程图时会显示一条错误消息：

未能解析显示状态

如有任何视图使用已删除的显示状态，这些视图将为空，但会保留在工程图上。已删除的显示状态的名称将不再出现在环境菜单中。

选择一个视图，然后右键单击并悬停在“分解/位置”上，以显示该视图的可用分解或位置状态列表。选择一个。

如果在创建工程图后创建分解视图，请更新工程图以使用分解。如果从装配体中删除分解视图，则在工程图更新时，会显示错误消息：

未能解析分解视图

请注意，在分解树中在分解步骤之间移动回滚条不会影响工程图视图。工程图视图反应分解视图中的所有分解步骤。

选择子视图，右键单击并选择抑制与父视图对齐，以断开从其他视图派生的视图的自动对齐关系，以便在工程图中独立放置它们。

抑制对齐关系时，不会打断与视图子项的对齐关系。如果视图具有子项（或任何对齐关系），您将无法旋转视图。

选择局部剖视图、修剪视图或辅助视图，右键单击并选择“编辑剖面”、“编辑修剪”、或“编辑辅助视图”。对于剖视图和修剪视图，使用打开的对话框编辑样条/圆/多边形。添加样条点，将形状拖动为新的大小或拖动到新位置，或更改其他规格。对于辅助视图，使用对话框提供标签、更改原始视图边缘、翻转视图或打开/关闭视图平面可见性。

选择剖视图或局部剖视图，右键单击，然后选择编辑图案填充。“编辑图案填充”对话框将会打开。单击工程图的图案填充区域，对话框中将打开一组选项，您可以通过这些选项调整图案填充类型（“ANSI”、“ISO”或“常规”）、图案、比例、角度和颜色。

编辑图案填充对话框

选择剖面或修剪视图，右键单击并选择移除剖面（或移除修剪）以移除局部剖视图或修剪视图，并保留样条/圆/多边形以供参考。若要移除边界，请单击以亮显它，然后按 Delete 键，或右键单击并选择“删除”。

请参见视图特性。

更改选定视图的方向。右键单击视图，然后从环境菜单中选择“视图方向”。当前视图方向将在菜单中显示为灰色：

  • 顶部
  • 左
  • 右
  • 前
  • 返回
  • 底部
  • 等轴测

也可以通过视图特性对话框来使用这些命令。

根据视图中心点，垂直或水平对齐选定的两个视图。

  1. 右键单击视图，或选择一个视图，然后右键单击以激活环境菜单。

  2. 将鼠标悬停在“对齐视图”选项上，然后选择“垂直”或“水平”。

    光标变为选择光标。

  3. 选择另一个视图来对齐该视图。

已对齐视图并退出选择模式。

对于旋转视图，您可以选择根据选定的直线边垂直或水平旋转视图。这些命令可以在视图上下文菜单中找到：

  1. 选择视图。
  2. 右键单击以激活环境菜单。
  3. 选择垂直旋转视图或水平旋转视图。

    光标变为选择光标

    。
  4. 选择用于旋转视图的直边。

已旋转视图并退出命令模式。

请参阅分组注释。

Copy a view or region's annotations to be replicated on another similar view with like geometry. Views do not need to be linked.

  1. 选择视图。

  2. Right-click and select one of the following options:

    1. Select for replication > View - Copies all view annotations to the clipboard.

    2. Select for replication > Region - The Replicate region dialog opens.

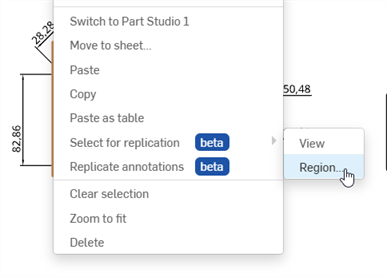

      Replicate annotations: Region

      1. Adjust the size of the selection box using the corner point handles.

      2. Place a rectangular center point selection on the view.

      3. Press Enter or click the checkmark (接受复选标记图标). The annotations from the region are copied to the clipboard.

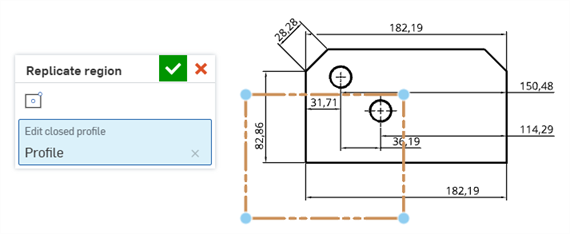

        Selecting a Replicate region

  3. Select the view in which you want the annotations replicated.

  4. Right-click and select Replicate annotations.

    1. If a View was copied, its annotations are pasted into this view.

    2. If a Region was copied, a solid-edged box is displayed with the cursor at its center.

      1. Click to place a selection box on the view.

        Selecting a placement for the replicated annotations

      2. Adjust the size of the box using the corner point handles.

        Adjusting the selection box on the view

      3. Press Enter or click the checkmark (接受复选标记图标). The annotations are pasted into this view.

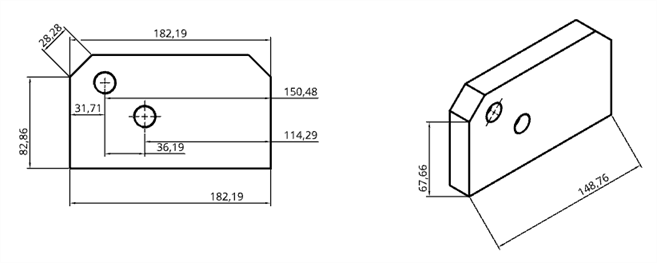

        Replicated annotations example

The number of successfully replicated annotations are provided in a notification at the top of the graphics area:

Replicated annotations notification
