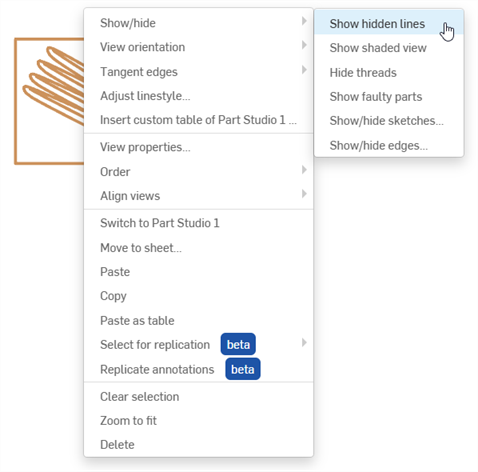

查看环境菜单

允许您在工程图视图中显示/隐藏各种元素。并非所有选项都适用于所有视图，某些选项取决于视图本身中的元素。例如，如果视图不包含环形几何图元，则“显示/隐藏中心线”不可用。

更改选定视图的方向。右键单击视图，然后从环境菜单中选择“视图方向”。当前视图方向将在菜单中显示为灰色：

• 顶部
• 左
• 右
• 前
• 返回
• 底部
• 等轴测

也可以通过视图特性对话框来使用这些命令。

相切边是在曲线与线性边之间形成的边；例如，从圆角或平滑边。

要选择切线的视觉处理方式，请选择相应的视图，右键单击并选择相切边，然后从以下三种模式中进行选择：

• 隐藏 - 相切边在视觉上从工程图中移除。
• 实线 - 相切边以实线显示。这是默认设置。
• 虚线 - 相切边以虚线显示。

三个不同的相切边选项，从左到右依次为：“实线”（默认设置）、“虚线”和“隐藏”。

1. 右键单击视图以打开环境菜单，并选择“调整线条样式”命令。

2. 在视图中单击每条边以应用指定的样式更改，选择的这些对象会显示在对话框中的“边”下。

3. 在对话框中，调整以下项目至所需的规格：

   • 线条样式 - 从下拉列表中选择线条样式。

   • 虚线（如果是虚线）- 自定义虚线的间距。

   • 厚度（用指定单位）

   • 颜色 - 单击色块并在颜色对话框中进行相应调整。



4. 使用 关闭对话框。

要插入自定义表格，请参见“自定义表格”。

环境菜单中的下一节与视图格式设置有关：

视图特性

请参见视图特性。

订单

设置工程图图层堆叠中当前视图的顺序。

• 置于顶层——将当前视图移至工程图图层叠顺序的最顶层。

• 置于底层——将当前视图移至工程图图层叠顺序的底层。

对齐视图

根据视图中心点，垂直或水平对齐选定的两个视图。

1. 右键单击视图，或选择一个视图，然后右键单击以激活环境菜单。

2. 将鼠标悬停在“对齐视图”选项上，然后选择“垂直”或“水平”。

   光标变为选择光标。

3. 选择另一个视图来对齐该视图。

已对齐视图并退出选择模式。

旋转视图

对于旋转视图，您可以选择根据选定的直线边垂直或水平旋转视图。这些命令可以在视图上下文菜单中找到：

1. 选择视图。
2. 右键单击以激活环境菜单。
3. 选择垂直旋转视图或水平旋转视图。

   光标变为选择光标

   。
4. 选择用于旋转视图的直边。

已旋转视图并退出命令模式。

以下是用于在视图之间复制和粘贴数据的不同方法：

• 切换到…——切换到插入视图时所在的页签。该页签可以是 Part Studio 或装配体。

• 移至图纸——请参见“将视图移动到另一张图纸”。

• 复制——将当前视图复制到剪贴板。请参见“复制视图”。

• 粘贴——将当前视图从剪贴板粘贴到当前图纸中。

• 粘贴为表格——从 Microsoft Excel 工作表或 Google Sheets 复制表格单元格，然后将其作为新表格粘贴到 Onshape 工程图中。请参见“从 Excel 或 Google Sheets 复制表格”。

• 分组/从分组中移除视图——“分组”可以将剖面线与视图组合在一起，例如。分组后，视图将一起移动。选择“从分组中移除视图”可将当前选中的视图从分组中移除。

• 编辑 [视图]——选择局部剖视图、修剪视图、详细视图或辅助视图，右键单击并选择“编辑 [视图]”。对于剖视图、详细视图和修剪视图，使用打开的对话编辑矩形/圆形/样条/多边形。添加样条点、将形状拖动到新尺寸或位置，或更改其他规格。对于辅助视图，使用对话提供标签、更改源视图边线、反转视图或开启/关闭视图平面可见性。

• 显示状态——选择视图，然后右键单击并将光标悬停于“显示状态”上，以显示此视图可用显示状态的列表。对于所有父视图，默认设置为“全部显示”。所有子视图默认为“遵循父项”显示状态。剖视图和详细视图始终只能处于“遵循父项”显示状态。

  如果在创建工程图后创建了某种显示状态，请更新工程图以使用该显示状态。如果从装配体中删除了某种显示状态，则在更新工程图时会显示“无法解析爆炸视图”错误消息。

  如有任何视图使用已删除的显示状态，这些视图将为空，但会保留在工程图上。已删除的显示状态的名称将不再出现在环境菜单中。

• 爆炸/位置——选择一个视图，然后右键单击并将鼠标悬停在“爆炸/位置”上，以显示可供该视图选择的可用爆炸视图或位置状态列表。如果在创建工程图后创建了爆炸视图，请更新工程图以使用该爆炸视图。如果从装配体中删除了爆炸视图，则在更新工程图时会显示“无法解析爆炸视图”错误消息。

  在爆炸树中的爆炸步骤之间移动回滚条不会影响工程图视图。工程图视图反应爆炸视图中的所有爆炸步骤。

• 抑制与父项对齐——选择一个子视图，右键单击并选择“抑制与父项对齐”，以断开从其他视图派生而来的视图的自动对齐，从而将其独立放置在工程图上。

  抑制对齐关系时，不会打断与视图子项的对齐关系。如果视图具有子项（或任何对齐关系），您将无法旋转视图。

• 移除剖面/移除修剪——选择剖面或修剪视图，右键单击并选择“移除剖面”（或“移除修剪”）以移除局部剖视图或修剪视图，并保留样条/圆/多边形以供参考。要移除边界，请单击以亮显它，然后按 Delete 键，或右键单击并选择“删除”。

• 编辑剖面线部分/编辑剖面线区域——在视图中添加或编辑剖面线区域。如果已添加剖面线区域，此操作将打开“编辑剖面线”对话。单击工程图的剖面线区域，对话中会显示一组选项，您可以在其中调整剖面线类型（ANSI、ISO 或通用）、图案、比例、角度和颜色。

• 将注释与视图组合——请参见“组合注释”。

• 清除选择——取消选择当前视图。

• 缩放到合适大小——拟合窗口框架中的当前视图

• 删除——删除当前视图
