自定义表格

1. 单击“工程图”工具栏上的“自定义表格”图标 ()。
2. 光标将变为表格图标，“表格”对话框随即打开：
   1. 如果对话框中没有插入 Part Studio，请单击“添加”按钮选择一个：

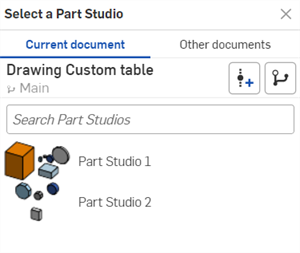

   2. 如果 Part Studio 已插入到工程图中，则会使用该 Part Studio 填充该 Part Studio。要选择不同的 Part Studio，请单击“添加”按钮（下方第一张图片），然后从“选择 Part Studio”对话框（下方第二张图片）中选择一个新的 Part Studio：

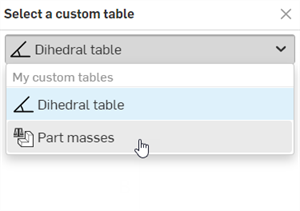

3. 单击“插入”按钮。“选择自定义表格”对话框打开。使用表格下拉列表选择自定义表格，然后单击“完成”按钮。



4. （可选）顺序 - 指定表格的行顺序， 从上到下或从下到上。
5. （可选）选择固定角落 - 在对话框底部选择将表格的哪个角落用作锚点：



Onshape 中的默认固定角落位于表格的右上角。

6. 要放置表格，请单击页面上的任意位置以设置其位置（由上面选择的固定角落锚定）。

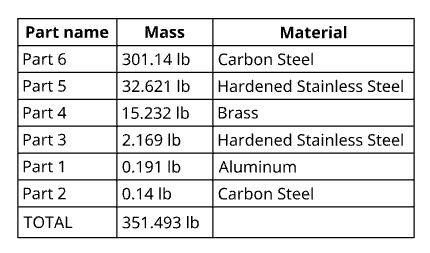

   在工程图中插入自定义表格的示例

注释

• 显示点后，无需直接单击该点。在移动鼠标以放置表格时，当光标经过其他图元附近时，您会看到细细的虚线。这些虚线是推断线，您可以将表格与之对齐；看到该线出现时，只需单击即可将表格与该线对齐。

• 放置表格后，在任意单元格中双击打开“备注”面板以编辑文本。

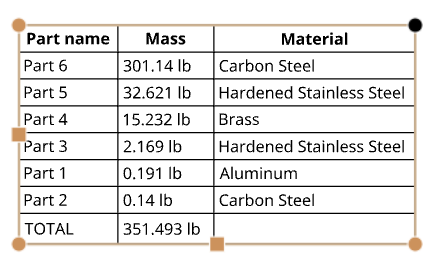

创建表格并关闭“表格”对话框后，您可以将光标悬停在表格上方以激活抓点：

• 拖动任意正方形中点（顶部、底部或侧边）可调整表的大小。单元格相对于彼此重新调整大小。
• 拖动任意角点可移动表。
• 双击表的中点自动调整大小以适应表内容。

• 要调整单元格边两侧的行和列的大小，而不调整表格的大小，请将光标悬停在顶部或右侧单元格边上，当光标变为双侧箭头时，单击并拖动这条线，然后将其放在新位置。要仅调整选定单元格的行或列的大小，而使表格的其余部分相应地调整大小，请将光标悬停在底部或左侧单元格边上，当光标变为双侧箭头时，单击并拖动这条线，然后将其放在新位置。



  调整分隔边两侧的两列大小，而不调整表格的大小（左侧的两个图像）；仅调整选定单元格的列大小，而使表格的其余部分相应地调整大小（右侧的两个图像）。

• 拖动表的一角，使其捕捉到工程图的一角；当您看到红色的捕捉点时，松开鼠标按钮以放置该表。
• 双击列或行分隔线，根据包含的文本调整列或行的大小：



  双击第一列右侧的分隔线，调整该列的大小以适应内容

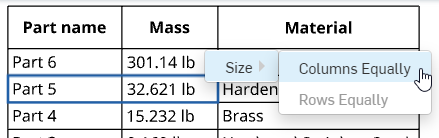

• 水平或垂直选择 2 个或更多单元格，右键单击并选择“等量大小 > 列大小”或“等量 > 行”，将整行或列的大小等于调整为相同的大小。

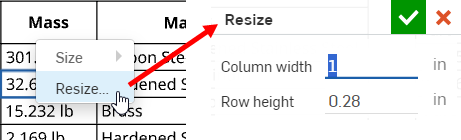

• 要以数字方式调整列宽或行高，请选择一个单元格，右键单击并选择“调整大小”以打开“调整大小”对话框。在“列宽”和“行高”中输入新的测量值。



• 单击表格单元格或行即可激活“单元格格式设置”面板。以蓝色勾勒的单元格（零件 6）是选定的单元格：



• 双击先前选择的固定角以激活“表格特性”对话框，在该对话框中，您只需在所选的框上单击，即可编辑所选的固定角。单击对话框右上角的复选标记以设置您所做的更改：

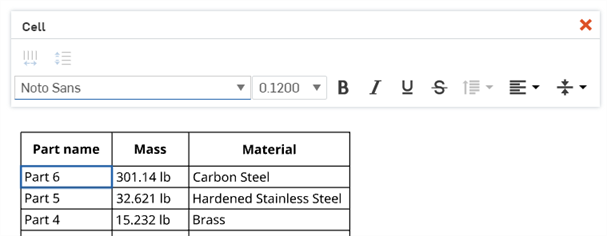

单元格格式面板

在表格单元格中单击以打开单元格格式设置面板：

• 在按住 Shift 键的同时单击可选择多个单元格
• 选择彼此相邻的多个单元格
• 在单元格中单击进行选择，使用抓点可调整单元格的行或列的大小

选择了多列时，您还可以：

使列大小相等 - 将所有选定列的宽度调整为平均值

选择了多行时，您还可以：

使行大小相等 - 将所有选定行的高度调整为平均值

“备注”面板中可用的所有文本格式化命令也可以在单元格格式面板中使用（字体、字体大小、粗体、斜体、下划线、删除线、行间距、垂直对齐和水平对齐）。

注释

• 在表格单元格中使用“日期”特性时，会使用UTC 时区。例如，这可能会导致日期显示为明天的情况。

• 要为自定义表格设置默认格式，请参见工程图 > 属性表。

从 Onshape 工程图表中复制表格单元格，然后将它们粘贴到 Excel、Google 表格或 Onshape 工程图中，作为一个新的可编辑表格。

Google Chrome、Mozilla Firefox 和 Microsoft Edge 支持将 Onshape 工程图表复制到 Excel 或谷歌表格。不支持 Safari。由于平台限制，复制文本可能会产生不同的结果。

1. 打开 Onshape 工程图表。

2. 单击并拖动以选择要复制的单元格。所选内容以黄色框出。



3. 发布选择。所选单元格以蓝色框出。按 ctrl+c，或右键单击并选择“复制”。



4. 打开要粘贴内容的工程图或外部页面。

5. 右键单击要粘贴表格的位置并选择粘贴（或按 ctrl+v）。



如果在 Mozilla Firefox 浏览器中使用 Onshape，请使用 ctrl+v 粘贴表格。不支持使用环境菜单中的“粘贴”命令。

有两种方法可以打开“自定义表格特性”对话框，如下所示：

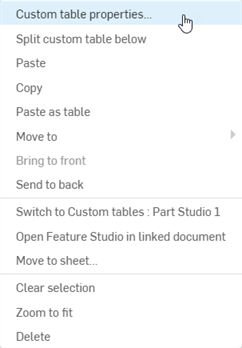

1. 右键单击表格并选择“ 自定义表格特性”。



2. 双击表格的任何角落。

自定义表格特性对话框打开：

• 文档 - 此文档的名称。

• 工作区 - 此文档工作区的名称。

• 自定义表格 - 自定义表格的名称。单击该链接可打开自定义表格的关联 Part Studio 选项卡。

• Feature Studio - Feature Studio 标签的名称。点击此链接可打开 Feature Studio 选项卡，其中包含自定义表格的 FeatureScript。Feature Studio 的版本也列在链接下方。

• 图纸 - 当前工程图图纸的名称。

• 顺序 - 表格行顺序，您可以选择从 上到下或从下到上。

• 选择固定角落 - 选择将表格的哪个角落用作锚点。
