可用于：工程图

Edit the current drawing's font, text height, arrowhead length and type, and color of each annotation type in your drawing. Supply defaults for all annotations at once, or Notes, Callouts, Datums, Geometric tolerances, Surface finish symbols, Weld symbols, Hole callouts, and Bend notes (for sheet metal) separately.

To access Annotation properties, click the Annotations icon () at the top of the Drawing properties toolbar.

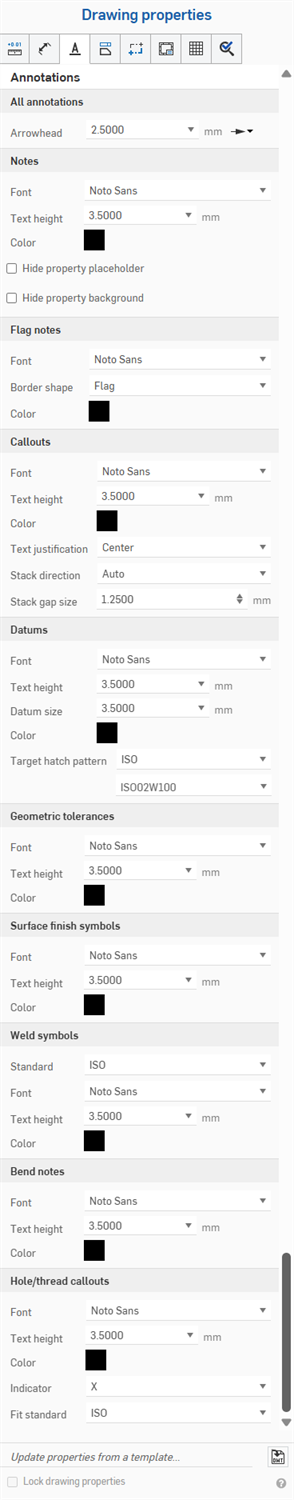

“工程图特性”面板的“标注”选项卡

Properties that are common to all annotations are explained below. Any properties specific to an annotation type are explained under that subheading, following this section.

  • 字体 - 选择各个标注类型的字体。
  • 文本高度 - 选择每个标注类型的大小。

  • 颜色 - 要编辑任何标注图元的颜色，请单击相应的颜色块以访问颜色对话框：

    尺寸颜色对话框

    • 选择调色板以选择颜色或输入十六进制或 RGB 代码。使用混合器面板拖动到常规颜色区域，然后输入特定的十六进制或 RGB 代码。

    • 在“调色板”或“混合器”面板上，您可以单击自定义颜色下的加号，将当前指定的颜色值另存为自定义颜色，以供以后使用。

  • Arrowhead - Select the arrowhead size.

指定所有注释特性的默认设置，包括“字体”、“文本高度”和“颜色”。

注释特性菜单

您还可以指定：

  • 隐藏特性占位符（----，如标题栏中所示）

  • 隐藏特性背景（默认情况下为灰色，如标题栏中所示）

请注意，默认情况下，导出的所有工程图都不再包含工程图和图纸特性占位符（“----”）。

指定所有标志注释的默认设置，包括字体、边框形状和颜色。

为放置在空间中或附加到几何图元的所有引出标注指定默认值，包括字体、文本高度、颜色、文本对齐、堆叠方向和堆叠间隙大小。

右侧具有引出标注和引出标注表的工程图

工程图中的引出标注对应于物料清单中的“序号”列

指定所有基准特性的默认设置，包括“字体”、“文本高度”、“基准尺寸”（三角形尺寸）和“颜色”。

特性，基准

指定所有形位公差的默认设置，包括“字体”、“文本高度”和“颜色”。

特定形位公差示例

指定所有表面粗糙度符号的默认设置，包括“字体”、“文本高度”和“颜色”。

指定所有表面粗糙度符号的默认设置

在“标注”菜单的底部更改焊接符号的标准。此菜单可更改工程图中使用的焊接符号的默认标准。此标准独立于工程图的标准，不会更改工程图的标准。例如，对于 ANSI 标准工程图，您可以更改此设置，并在工程图中使用所有 ISO 焊接符号。

焊接符号的特性

更改附加到钣金视图的折弯注释的格式设置，包括字体、文本高度和颜色。工程图中的折弯注释来自 Part Studio 中制定的折弯规范：

混合注释格式更改示例

变更附加到钣金视图的孔标注的格式设置，包括字体、文本高度、颜色，和指示符。孔标注通过“尺寸”下拉菜单中的孔标注工具 孔标注图标 应用于钣金展开图样的工程图。

孔标注格式更改示例
