草圖基本知識
使用草圖工具列來建立繪製在平面上的曲線組,並有尺寸與限制的系統。
When creating sketches in Onshape, you use this Sketch tools toolbar:
可以在使用中草圖中 (於草圖對話方塊開啟的情況下) 使用 S 鍵來存取草圖捷徑列:
Customize the shortcut toolbar through your Onshape account Preferences page.
To customize the toolbar of Part Studios, Assemblies, or Feature Studios, see Document Toolbar and Document Menu.
In Onshape, sketches are created in Part Studios and consist of sketch curves (line segments, polygons, rectangles, splines, etc). Sketches are the basis for models and are stored parametrically, visible in the Feature list as its own entity.
一旦選擇了草圖圖元之後,您可以在使用中草圖中使用環境選單來同時僵性地變換幾何。
您可以在一個 Part Studio 之間複製草圖,複製草圖至另一個 Part Studio 中,以及衍生草圖以在另一個 Part Studio 中使用。
To access the Sketch toolbar and begin sketching, click the Create Sketch icon in the Feature toolbar:
When the window is smaller, the Sketch tool is resized to .
To learn more about creating sketches in Onshape, you can follow the self-paced course here: Sketching (Onshape account required).
To learn about creating solid bodies and parts from sketches, using Feature tools, you can follow the self-paced course here: Part Design Using Part Studios (Onshape account required).
可以在 Part Studio 中建立您所需要任何數量的草圖,然後將其擠出為零件。
- In a Part Studio, click Sketch and notice the Sketch dialog opens:
When sketching on the face of a pre-existing part (shown below left), you can select the Disable imprinting checkbox to prevent the face of existing part being broken into distinct regions based upon the new sketch (shown below right):
上方的草圖是用矩形的面所建立的,在未核取 [停用壓印] 方塊的情況下,矩形的草圖線會成為 (圓) 新草圖的一部分 (請注意到上方塗彩的區域是擠出矩形的一部分)。
When the Disable imprinting box is checked, the rectangle does not become part of the new sketch, as shown by the entire circles being selected (and not broken into two regions) below:
- Select the plane to sketch on (you can sketch on one plane at a time).
You can also select a part face or a Mate connector (implicit or explicit) as the sketch plane if you have an existing sketch or part.
Click the icon in the sketch dialog to see implicit Mate connectors when you mouse over the sketch or part. The sketch will respect the coordinate system defined by the Mate connector.
在選擇了結合連接器之後,按一下對話方塊欄位中的「結合連接器」圖示 (下圖中以藍色輪廓線框出) 來開啟可於其中編輯結合連接器的對話方塊:
- Select a Sketch tool from the Sketch toolbar.
- Click in the graphics area to create the sketch geometry. Different tools require different numbers of clicks (as specified in those topics).
Some tools allow you to specify dimensions while you sketch, for example:
繪製草圖時,會顯示草圖尺寸。 當繪製草圖時,建議的尺寸會出現在方塊中。輸入一個值 (或表達式) 來標註草圖幾何的尺寸。
或是繼續繪製草圖,幾何會維持為未標註尺寸的。
為三條線段中的兩條指定尺寸。 - 使用 Alt+方向鍵來在多個尺寸方塊中切換 (例如在矩形中)。
- You can also use a variable for a dimension:
- 若要在繪製幾何時將變數輸入至尺寸欄位中 (如上所示),輸入 "=#" 與變數名稱,如同:=#d。輸入 "#" 但沒有等號 (=) 會先將 3D 視圖變更為左視圖。
- 若要在繪製草圖之後將變數輸入至尺寸欄位中,並不需要有等號 (=)。輸入 "#" 與變數名稱,如同:#d。
- Dimension a sketch at a later time using the Dimension tool.
- Use automatic inferencing to apply constraints while sketching including coplanar vertices and edges of an existing (but separate) sketch or feature. As you move the cursor over existing sketches or features, coplanar vertices and edges will 'wake up' (be highlighted) indicating you can select them to create an inferred constraint.
For example, in the image below the gear was created with a sketch on the Top plane. In a later sketch, to create a circle on the Top plane, hover over a vertex on the gear to constrain the circle to the edge of the gear:
- 加入適當的手動限制條件。
- Accept the sketch and close the dialog with .
Canceling the sketch with closes the dialog and does not record the sketch actions taken when the dialog was open. To reverse the action of clicking the , click the Restore link in the message bubble that appears:
See also: Troubleshooting Sketch Geometry.
As you sketch and pass over points or lines, you may awaken inferences.
To see all constraints, check the Show constraints checkbox in the Sketch dialog. To see only the over-defined constraints (constraints that result in the sketch being over-constrained), check the Show overdefined checkbox (checked by default) with the Show constraints box unchecked.
When selecting, non-fully constrained sketch points (displayed in blue or red) are prioritized over any overlapping, fully constrained sketch points (displayed in black).
線條樣式
當您繪製草圖然後建立模型時,會注意到草圖與模型邊線的線條樣式有所變更,或有所不同。繼續讀取來了解 Onshape 中的線條樣式。
草圖線
使用中草圖 | 選取的線,使用中草圖 | 非使用中草圖 | 選取的線,非使用中草圖 |
建構線
啟用的 | 啟用,選取的 | 非啟用的 | 非啟用,選取的 |
模型幾何遮住了草圖
下方零件中央的單條線是一條建構線。
隱藏線
零件邊線是黑色實線,草圖線是較淡的實線,而建構線則是淡虛線 (穿過零件的中央)。
使用邊線 (投影邊)
使用 (投影) 零件的邊線至另一個草圖中。在下圖中,使用了圓形邊線 (強調顯示的) 來在新的草圖中產生直線:
使用環境選單 > 變換草圖圖元指令 (當至少選擇了一個草圖圖元時提供) 來同時地移動草圖圖元。
三向操控器出現,拖曳來操控所選的草圖圖元:
The center of the triad is used for free drag, allowing for repositioning of the triad without changing the transform operation. Free drag snaps to sketch inferences, and normal drag does not.
拖曳強調顯示 (上圖) 的角度指標來旋轉草圖。
結果如下:
不支援預選及後選;可以在操作的過程中加入與移除圖元。
在草圖外按一下或按下 Enter 來提交變換並結束操作。按下 Esc 來取消操作。
在沒有旋轉或 180 度旋轉的情況中,內部的限制條件是不變的。
在 90 度或 270 度旋轉的情況中,水平與垂直的限制條件互換。
在某些情況中,可能會加入幾何建構線來維持自由度。
直接的尺寸會被刪除,可能會以幾何建構線與最小的尺寸來取代。
Transform is supported for images, text, DWG, and DXF:
For more information, see Transform Sketch.
必須在特徵清單中選擇草圖才能複製,然後將其貼至開啟的草圖,或使用環境選單中的貼至草圖中的指令來貼上。
- 在特徵清單中選擇草圖,按右鍵來存取環境選單,然後選擇 [複製草圖]。
- 開啟一個草圖,按右鍵並從環境選單中選擇 [貼至草圖中]。
- 或是在要貼於其上的草圖上按右鍵 (在特徵清單中),然後選擇[貼至草圖中]。
- 在 Part Studio A 的特徵清單中選擇一個草圖,按右鍵然後選擇複製草圖。
- 將 Part Studio B 設定為啟用。
- 選擇一個現有的草圖,按右鍵並選擇 [貼上草圖圖元]。
- 或建立一個新草圖,選擇一個草圖平面,按右鍵並選擇 [貼上草圖圖元]。
You must have a sketch in a Part Studio in order to derive it in another Part Studio. You need not have an existing sketch nor create a new sketch before inserting a derived sketch.
- In the second Part Studio, click Derived .
- 在對話方塊中選擇要從其中衍生的草圖;您可選擇多於一個草圖。
- Close the dialog with .
草圖會被放置在要建立草圖的平面上。當原始的草圖被編輯時,變更會反映在被衍生的草圖中。
If an expression without a variable is used for a sketch dimension, it is indicated with the Expression without a variable icon () to the left of the dimension value. If an expression with a variable is used for a sketch dimension, it is indicated with the Expression with variable icon () to the left of the dimension value.
To show expressions in the sketch:
-
Check the Show expressions checkbox on the Sketch dialog.
-
The expressions are displayed above the dimension (shown in the image below right).
提示
-
Expression text display length is limited to 70 characters.
-
If Show expressions is checked on the Sketch dialog, it will be unchecked when the Sketch dialog is closed and reopened.
-
See Variable for more information about creating variables for use in expressions in a Part Studio.
Place comments on a particular sketch for later reference or for other collaborators. You can also indicate that you want to receive email notifications of other users' comments on the sketch.
- 在特徵清單中的草圖上按右鍵,然後選擇 [新增評論]。
- 輸入評論。選擇性地指明是否要收到其他評論的電子郵件通知。
- 關閉評論的面板。
如果與另一個使用者共享文件,且該使用者選擇了 [接收評論電子郵件的通知],則附有您評論的電子郵件會傳送至該使用者的電子郵件地址。
使用 Shift+h 鍵指令來在 Part Studio 中切換所有草圖的隱藏/顯示。
當在 Onshape 中建立草圖時,您使用的是新草圖工具與草圖工具。
In Onshape, sketches are created in Part Studios and consist of sketch curves (line segments, polygons, rectangles, splines, etc). Sketches are the basis for models and are stored parametrically, visible in the Feature list as its own entity.
一旦選擇了草圖圖元之後,您可以在使用中草圖中使用環境選單來同時僵性地變換幾何。
您可以在一個 Part Studio 之間複製草圖,複製草圖至另一個 Part Studio 中,以及衍生草圖以在另一個 Part Studio 中使用。
要存取草圖工具並開始繪製草圖,請輕觸工具列中的新草圖工具。
可以在 Part Studio 中建立您所需要任何數量的草圖,然後將其擠出為零件。
- 在 Part Studio 中輕觸新草圖工具。草圖對話方塊隨即開啟。
- Tap to select the plane to sketch on (you are only able to select one plane at a time).
You can select a Mate connector (implicit or explicit) as the sketch plane. The sketch will respect the coordinate system defined by the Mate connector.
- Select a Sketch tool from the Sketch toolbar.
- 在圖形區域中輕觸來建立草圖曲線。不同的工具需要不同次數的點按 (在各說明主題中分別說明)。
- 使用「尺寸」工具來標註草圖的尺寸。
- Use automatic inferencing to apply constraints while sketching.
- 加入適當的手動限制條件。
- 輕觸核取記號來接受草圖並關閉對話方塊。
輕觸 x 來取消草圖並關閉對話方塊,並不會記錄為對話方塊開啟時執行的草圖操作。
當您繪製草圖並經過點或直線時,可能會喚醒推斷。您也可以使用限制條件工具來手動加入限制條件。
See Automatic Inferencing and Constraints for more info.
線條樣式
當您繪製草圖然後建立模型時,會注意到草圖與模型邊線的線條樣式有所變更,或有所不同。繼續讀取來了解 Onshape 中的線條樣式。
草圖線
啟用:
啟用,選取的:
非啟用:
非啟用,選取的:
建構線
啟用:
啟用,選取的:
非啟用:
非啟用,選取的:
模型幾何遮住了草圖
下方零件中央的單條線是一條建構線。
隱藏線
零件邊線是黑色實線,草圖線是較淡的實線,而建構線則是淡虛線 (穿過零件的中央)。
使用邊線 (投影邊)
使用 (投影) 零件的邊線至另一個草圖中。在下圖中,使用了圓形邊線 (強調顯示的) 來在新的草圖中產生直線。
您可以在一個 Part Studio 內複製與貼上草圖,或在不同的 Part Studios 之間複製與貼上草圖。
複製草圖
- 在特徵清單中選擇草圖,開啟環境選單,然後選擇「複製草圖」
- 在特徵清單中選擇草圖的溢位功能表,然後選擇「複製草圖」
- 當編輯或建立草圖時,開啟環境選單,然後選擇「複製草圖」
在複製了草圖之後,您可以移至不同的 Part Studio 中,然後將草圖貼上至該 Part Studio 中的草圖或特徵上。
貼上草圖
- 在特徵清單中選擇草圖,開啟環境選單,然後選擇「貼至草圖中」
- 在特徵清單中選擇草圖的溢位功能表,然後選擇「貼至草圖中」
- 當編輯或建立草圖時,開啟環境選單,然後選擇「貼至草圖中」
- 當編輯特徵時,選擇一個平面或平坦面,開啟環境選單,然後選擇「貼至草圖中」
貼上草圖之後,請輕觸並拖曳,或點按來定位貼上的草圖。
當在 Onshape 中建立草圖時,使用的是新草圖工具與草圖工具。
In Onshape, sketches are created in Part Studios and consist of sketch curves (line segments, polygons, rectangles, splines, etc). Sketches are the basis for models and are stored parametrically, visible in the Feature list as its own entity.
一旦選擇了草圖圖元之後,您可以在使用中草圖中使用環境選單來同時僵性地變換幾何。
您可以在一個 Part Studio 之間複製草圖,複製草圖至另一個 Part Studio 中,以及衍生草圖以在另一個 Part Studio 中使用。

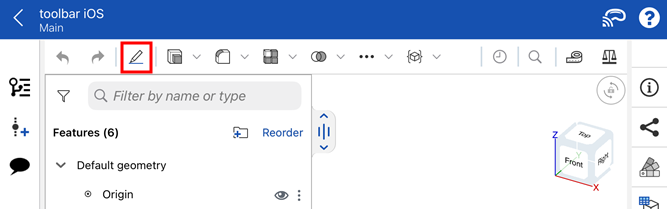

要存取草圖工具並開始繪製草圖,請輕觸工具列中的新草圖工具。
可以在 Part Studio 中建立您所需要任何數量的草圖,然後將其擠出為零件。
- 在 Part Studio 中輕觸新草圖工具。草圖對話方塊隨即開啟。
- Tap to select the plane to sketch on (you are only able to select one plane at a time).
You can also select a Mate connector (implicit or explicit) as the sketch plane. The sketch will respect the coordinate system defined by the Mate connector.
- Select a Sketch tool from the Sketch toolbar.
- 在圖形區域中輕觸來建立草圖曲線。不同的工具需要不同次數的點按 (在各說明主題中分別說明)。
- 使用「尺寸」工具來標註草圖的尺寸。
- Use automatic inferencing to apply constraints while sketching.
- Add manual constraints as appropriate.
- 輕觸核取記號來接受草圖並關閉對話方塊。
輕觸 x 來取消草圖並關閉對話方塊,並不會記錄為對話方塊開啟時執行的草圖操作。
當您繪製草圖並經過點或直線時,可能會喚醒推斷。您也可以使用限制條件工具來手動加入限制條件。若要查看所有的限制條件,請輕觸「草圖」對話方塊中顯示限制條件的按鈕。
See Automatic Inferencing and Constraints for more info.
線條樣式
當您繪製草圖然後建立模型時,會注意到草圖與模型邊線的線條樣式有所變更,或有所不同。繼續讀取來了解 Onshape 中的線條樣式。
草圖線
啟用:
啟用,選取的:
非啟用:
非啟用,選取的:
建構線
啟用:
啟用,選取的:
非啟用:
非啟用,選取的:
模型幾何遮住了草圖
下方零件中央的單條線是一條建構線。
隱藏線
零件邊線是黑色實線,草圖線是較淡的實線,而建構線則是淡虛線 (穿過零件的中央)。
使用邊線 (投影邊)
使用 (投影) 零件的邊線至另一個草圖中。在下圖中,使用了圓形邊線 (強調顯示的) 來在新的草圖中產生直線:
您可以在一個 Part Studio 內複製與貼上草圖,或在不同的 Part Studios 之間複製與貼上草圖。
複製草圖
- 在特徵清單中選擇草圖,開啟環境選單,然後選擇「複製草圖」
- 在特徵清單中選擇草圖的溢位功能表,然後選擇「複製草圖」
- 當編輯或建立草圖時,開啟環境選單,然後選擇「複製草圖」
在複製了草圖之後,您可以移至不同的 Part Studio 中,然後將草圖貼上至該 Part Studio 中的草圖或特徵上。
貼上草圖
- 在特徵清單中選擇草圖,開啟環境選單,然後選擇「貼至草圖中」
- 在特徵清單中選擇草圖的溢位功能表,然後選擇「貼至草圖中」
- 當編輯或建立草圖時,開啟環境選單,然後選擇「貼至草圖中」
- 當編輯特徵時,選擇一個平面或平坦面,開啟環境選單,然後選擇「貼至草圖中」
貼上草圖之後,您可以選擇輕觸並拖曳,或是點按來定位貼上的草圖。
