파트 스튜디오

Onshape 파트 스튜디오는 파트, 면 및 스케치를 생성하고 편집하는 데 사용되는 컨테이너입니다. 파트 스튜디오는 통합문서 내의 탭에 위치하며, 일반적으로 피처 툴바, 피처 리스트 및 모델을 포함하는 그래픽 영역으로 구성됩니다. 파트 스튜디오는 모델이 아니며, 공통의 참조를 공유해야 하는 파트를 디자인하기 위한 디자인 환경에 해당합니다. 참조에 대해서는 아래를 확인하십시오.

• Onshape 통합문서의 상단 여백(바로가기 바)에는 통합문서의 이름(굵게 표시)과 그 오른쪽에 활성 작업공간의 이름이 나타납니다.
• (창의 왼쪽에 있는) 피처 리스트에는 기본 형상을 비롯하여 사용자가 작성한 모든 피처가 포함됩니다. 두꺼운 막대는 롤백 바이며, 재배치하여 리스트에서 해당 위치까지 피처 리스트를 생성할 수 있습니다. 이 패널의 하단에는 파트/곡선/면 목록이 나타납니다(일반적으로 파트 목록에 해당). 이러한 목록은 편의를 위해 축소할 수 있습니다.

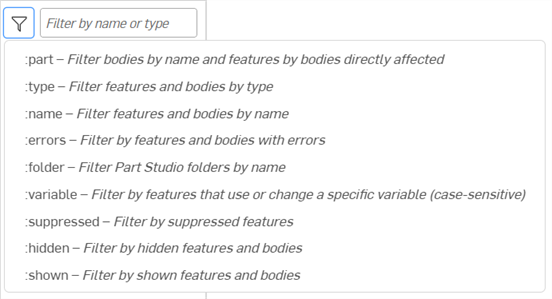

  이 패널 상단에는 이름, 유형, 폴더, 파트별로 필터링 및 검색을 수행할 수 있는 피처 필터 와 검색 표시줄이 있습니다. 을 클릭하면 여러 필터 옵션이 포함된 드롭다운 메뉴가 열립니다.



  부분 피처 이름 또는 유형을 입력하여 일치하는 피처를 표시합니다. 추가 컨트롤의 경우, 특수 명령(접두어 포함)을 사용하십시오.

  • :namesubstring: 피처 이름만 사용해서 필터링
  • :typesubstring: filter only by feature type
  • :foldersubstring: 일치하는 폴더 내에 피처 표시
  • :partsubstring: show features that directly affect the matching parts
  • :allpartssubstring: show features that directly affect any part

  For example, :part part 1 will show all features that directly affect Part 1.

피처 리스트의 오른쪽에 있는 피처 및 파트 아이콘 을 클릭하면 목록이 완전히 접힙니다. 아이콘을 다시 클릭하면 목록이 다시 열립니다.

• 기본 형상, 원점 및 평면을 찾는 흰색 공간(또는 그래픽 영역) 안
• 창 하단의 탭 관리자 영역: 모든 Part Studio, 어셈블리, 도면, 가져온 이미지 및 다른 파일. 이러한 탭을 드래그하여 재배치할 수 있으며, 각 탭은 자체적인 컨텍스트 메뉴를 포함합니다(마우스 오른쪽 버튼으로 액세스).

  기본 형상, 원점 및 평면을 찾는 흰색 공간(또는 그래픽 영역) 안

  Tab manager - Opens the Tab manager panel, where you can search for tabs, select multiple tabs (for release, for example), update tabs, and access tab properties. See Document panel for more information.

  Insert new element - Open the menu from which to create a new tab, including: Part Studio, Assembly, Drawing, Feature Studio, folder. Use this menu to also initiate a file import and add a third-party application.

창이 더 작으면 스케치 도구의 크기가 으로 조정될 수 있습니다.

스케치에 대한 자세한 내용은 스케치 툴.

성능을 위한 모범 사례로, 전체 어셈블리의 파트를 단일 Part Studio에서 모두 모델링해서는 안 됩니다. 공통의 참조를 공유해야 하는 파트만 같은 Part Studio 내에 있어야 합니다. 파트의 조립을 고려할 때 여러 Part Studio, 심지어는 동일 어셈블리 내의 서로 다른 통합문서로부터 파트를 사용할 수 있습니다.
다수의 파트 같에 공통의 기학학 참조를 공유해야 할 경우, 파생 파트 또는 컨텍스트 내 피처를 사용해 다른 Part Studio의 형상 간에 관계를 유지합니다. 이렇게 하면 개별 Part Studio를 더 작게 유지할 수 있습니다.

하나의 Part Studio에서 여러 파트를 생성하는 방법을 자세히 알아보려면 여기서 자가 교육 과정을 진행하십시오: 멀티 파트 Part Studio(Onshape 계정 필요).

파트 스튜디오 툴바

파트 스튜디오, 도면 또는 어셈블리에 있는 동안 S 키로 단축키 툴바에 액세스합니다.

스케치 도구 바로가기 툴바의 예. 계정 기본 설정에서 바로가기 툴바를 사용자 지정할 수 있습니다.

파트 스튜디오 컨텍스트 메뉴

컨텍스트 메뉴를 이용하려면 파트 스튜디오 탭에서 오른쪽 클릭하십시오.

• 삭제 - 사용 중인 경우라도 파트 스튜디오(또는 탭)를 삭제합니다. 마지막으로 남은 탭은 삭제할 수 없습니다.
• 새 브라우저 탭에서 열기 - 이 Part Studio를 새 브라우저 탭에서 엽니다.
• 이름 바꾸기 - 이 Part Studio의 이름을 변경합니다.
• 속성 - 대화상자에 액세스하여 Part Studio에 대한 정보를 제공합니다. 속성 대화상자에서 전체 Part Studio에 대해 또는 파트별로 메타데이터를 제공할 수 있습니다.



  Company 또는 엔터프라이즈의 구성원이고 릴리스 패키지를 생성할 권한이 있을 경우, Part Studio 이름 옆에 있는 삼각형 아이콘을 사용하여 릴리스 패키지 생성을 시작할 수 있습니다.

  회색으로 표시되는(비활성) 속성은 계정 관리의 Company 속성을 통해 정의되고 채워집니다. 자세한 내용은 Company 관리 > 속성을 참조하십시오.

• 코드 표시 - 피처스크립트가 표시되는 상태로 패널을 엽니다.
• 복제 - 이 파트 스튜디오의 사본을 즉시 만듭니다. 복사본을 원래 파트 스튜디오에 직접 붙여 넣을 수 있습니다. 복사본은 원본과 연결되지 않습니다.
• 클립보드로 복사 - 다른 통합문서에 붙여넣기 위해 Part Studio를 클립보드로 복사합니다. 다른 Onshape 통합문서를 열고 (새 요소 삽입)을 클릭한 다음, 붙여넣기 탭을 선택하여 복사한 탭을 다른 통합문서에 붙여 넣습니다.
• 연결된 통합문서 업데이트 - 해당하는 경우 연결된 통합문서의 지정된 버전으로 업데이트할 수 있습니다.
• 통합문서 썸네일로 선택 - 이 Part Studio의 이미지를 통합문서 리스트에서 기본 통합문서 썸네일로 선택합니다.
• 파트 스튜디오 x의 도면 작성하기 - 전체 파트 스튜디오(솔리드 바디/파트만)의 도면을 자동으로 작성합니다. 이렇게 하면 통합문서에 새로운 도면 탭이 생성됩니다.
• 통합문서로 이동 - Part Studio를 기존 또는 새로운 통합문서로 이동하여 이 작업 동안 새 통합문서를 생성합니다. 원래 통합문서의 탭에서 파트가 사용된 경우, 두 통합문서 간에 링크 가 생성되고 다음의 아이콘과 함께 피처 리스트에 나타납니다: 링크가 존재함; 통합문서의 새로운 버전 사용 가능. 최신 버전으로 업데이트하려면 아이콘을 클릭하여 참조 관리자를 여십시오.
• 내보내기 - 다운로드하거나 별도의 Onshape 탭에 보관할 수 있는 옵션과 함께 파트 스튜디오의 파트를 다양한 형식으로 내보냅니다.
• 릴리스 - 이 Part Studio에 대한 릴리스 패키지를 생성합니다.
• Release all configurations - For users who have the ability to create release packages, this command opens the Release candidate dialog with all configurations pre-loaded into the release package (up to 100 configurations are supported). This option is only available for configurations with a single List input. The command option is not available if there are multiple List inputs, or if Checkbox or Configuration variable inputs are used. You can always add configurations into the release package once the dialog is open (after clicking the Release command from the context menu).
• 작업 만들기 - 다른 사용자(또는 현재 사용자)에게 할당할 수 있고, 파트를 참조할 수 있으며, 기한이 있는 작업을 생성합니다. 작업에 지정된 사용자에게 해당 작업에 대한 알림이 제공됩니다. Onshape Part Studio, 어셈블리, 도면 탭이나 탭 관리자에서, 목록의 탭에서 컨텍스트 메뉴를 통해 어디서나 작업을 생성할 수 있습니다.

파트 속성 편집 및 재설정

파트 스튜디오에 있을 때 파트의 컨텍스트 메뉴를 통해 특정 파트에 대한 속성에 액세스할 수 있습니다. 파트 목록에서 파트 이름을 마우스 오른쪽 버튼으로 클릭하고 속성을 선택합니다.

속성을 편집할 수 있고, 파트 이름 옆에 있는 아이콘을 사용하여 릴리스를 생성할 수 있습니다(작업을 수행할 수 있는 권한이 있는 경우). 대화상자에서 편집을 실행 취소하거나 다시 실행하려면 하단 왼쪽 모서리에 있는 되돌리기/다시 실행 버튼을 사용하십시오.

선택한 파트에 대해 편집 가능한 모든 파트 속성 또는 파트를 삭제하려면 모두 재설정 버튼을 사용합니다(모두 재설정 버튼은 최상위 레벨에서 Part Studio를 선택했을 때는 비화성화됩니다). 모두 재설정은 처음에 나타날 때보다 자주 실행됩니다. (마우스를 가리키면) 툴팁이 나타날 때에도 대화상자에서 볼 수 없는 일부 속성이 재설정됩니다(모양, 재질, 테셀레이션 품질). 필드를 수동으로 지우는 것과 달리 모든 수동 애플리케이션 또한 완전히 삭제됩니다. 이로써 사용자 지정 피처로 계산된 값(보통 수동 애플리케이션에 의해 재정의됨)이 영향을 받게 됩니다.

속성을 구성한 경우, 해당 속성에는 영향을 주지 않습니다.

다음은 기본 속성 대화상자 필드입니다. 계정 관리에서 속성 설정을 구성한 경우, 여기서 설명하지 않은 추가 필드가 나타날 수 있습니다.

• 파트 목록 이름 - 파트 목록에서 편집할 수 없는 파트 이름을 표시합니다. 이 이름은 아래의 이름 필드가 변경될 때 자동으로 업데이트됩니다.

• 이름 - 편집 가능한 파트 이름.

• 설명 - 파트의 설명 또는 표기

• 범주 - 파트를 하나 이상의 표준 또는 사용자 지점 범주로 그룹화합니다. 기본적으로 파트는 Onshape 파트 범주로 그룹화됩니다. 범주는 프로페셔널 또는 엔터프라이즈 계정에서만 편집할 수 있습니다.

• 파트 번호 - 파트의 고유 식별 번호. 파트 번호는 수동으로 입력하거나 릴리스 관리 프로세스의 일환으로 자동으로 적용됩니다. 자세한 내용은 리비전 및 파트 번호 기본 설정 구성을 참조하십시오.

• 리비전 - 파트 리비전에 대한 고유한 영숫자 ID. 리비전은 수동으로 입력하거나 릴리스 관리 프로세스의 일환으로 자동으로 적용됩니다. 자세한 내용은 리비전 및 파트 번호 기본 설정 구성을 참조하십시오.

• 상태 - 릴리스 관리와 연관되었을 때 파트의 상태. 상태는 진행 중(깁노값), 보류 중, 거부됨 또는 릴리스됨이 있습니다. 이 필드는 버전에서만, 그리고 릴리스 관리가 꺼졌을 때만 편집할 수 있습니다.

• 공급업체 - 파트와 연관되어 있는 경우, 공급업체 이름을 입력합니다.

• 프로젝트 - 파트와 연관되어 있는 경우, 프로젝트 이름을 입력합니다.

• 제품 라인 - 파트와 연관되어 있는 경우, 제품 라인 이름을 입력합니다.

• 소재 - 읽기 전용 필드. 선택한 파트와 관련된 재질이 있는 경우 이 필드에 해당 재료가 표시됩니다. 재질이 지정되지 않은 경우, 미지정이라고 표시됩니다. 자세한 내용은 파트에 재료 지정을 참조하십시오.

• 타이틀 1/2/3 - 파트에 대한 추가 설명 필드. 한 가지 사용 사례로는 도면 내에서 설명 속성이 도면을 올바로 포함하지 않을 경우를 들 수 있습니다. 타이틀은 기본 도면 템플릿의 타이틀 블록에서 3개 행을 일치시킬 때 사용됩니다.

• 개정이 관리되지 않음 - 이 옵션을 선택하면 파트가 개정 관리되지 않고릴리즈 관리프로세스 외부에 있습니다.

• 모든 BOM에서 제외 - 이 옵션을 선택하면 해당 파트가 전 세계 모든BOM에서제외됩니다.

• 측정 단위 - 파트의 측정 단위를 선택합니다. 기본값은 Inch입니다.

• 질량 - 파트의 질량을 표시합니다. 질량이 표시되거나 이후 편집 가능하기 전에 재질을 파트에 적용해야 합니다.

새로 작성된 통합문서에는 기본적으로 비어있는 파트 스튜디오와 어셈블리가 포함됩니다. 파트 스튜디오는 파트를 정의하는데 사용되며, 피처 리스트(매개변수 히스토리)를 갖습니다. 하나의 피처 리스트가 여러 파트의 모양을 구동합니다. 2D 형상을 생성하려면 스케치 도구를 사용하며, 이 스케치로부터 3D 모델(또는 파트)을 생성하려면 피처 도구를 사용합니다. 이는 모두 파트 스튜디오 내에 위치합니다.

파트 스튜디오에는 화면의 맨 위를 따라 바로가기 바가 있습니다. 바로가기 바에는 사용자 장치의 화면 너비나 방향에 따라 달라지는 여러 도구가 위치합니다.

화면 너비로 인해 다 표시되지 않는 도구들은 통합문서 정보 패널에서 찾아볼 수 있습니다.

통합문서 리스트로 돌아가기

통합문서를 닫고 통합문서 리스트로 돌아가려면, 왼쪽 상단 코너에 있는 화살표를 탭합니다.

버전

변경이 불가능한 버전과 버전의 브랜치를 생성하여 새 작업공간을 만들려면, 왼쪽 상단의 버전 아이콘을 탭합니다.

자세한 내용은 버전 관리자를 참조하십시오.

히스토리

통합문서의 히스토리에서 모든 변경 지점을 보고 해당 히스토리의 특정 지점으로 복원하려면,

1. 왼쪽 상단에 있는 아이콘을 탭합니다.

   좀더 크기가 작은 화면에서는, 통합문서 정보 패널에서 히스토리를 선택합니다.

2. '자세히' 아이콘을 탭합니다.

3. 히스토리를 선택합니다.

자세한 내용은 히스토리를 참조하십시오.

의견

공동작업자와 커뮤니케이션을 하려면, 오른쪽 상단에 있는 '의견' 아이콘을 탭합니다.

좀더 크기가 작은 화면에서는, 통합문서 정보 패널에서 의견을 선택합니다.

1. '자세히' 아이콘을 탭합니다.

2. 의견을 선택합니다.

자세한 내용은 의견을 참조하십시오.

공동작업자

누가 공동작업 중인지 보고 팔로우 모드를 이용하려면, 오른쪽 상단에 있는 '공동작업자' 아이콘을 탭합니다.

자세한 내용은 공동작업과 팔로우 모드를 참조하십시오.

'공동작업자' 아이콘은 실시간으로 누군가와 공동작업 중인 경우에만 사용 가능합니다.

도움말

도움말 및 동영상, 피드백, 정보 등과 같은 다른 자원을 이용하려면, 오른쪽 상단에 있는 아이콘을 탭합니다.

좀더 크기가 작은 화면에서는, 통합문서 정보 패널에서 '도움말'을 선택합니다.

1. '자세히' 아이콘을 탭합니다.

2. 도움말을 선택합니다.

다음 중 하나를 선택합니다.

• 도움말 - 사용 중인 장치에 대한 설명서를 표시합니다.
• 동영상 - 설명서의 동영상 페이지를 엽니다.
• 피드백 - 질문을 하고, 버그를 기록하거나, 개선 사항을 기록합니다.
• 정보 - 실행 중인 Onshape의 버전을 확인합니다.

통합문서 정보 패널

공간 상의 제약으로 인해 바로가기 바에 표시되지 않은 모든 도구(위의 목록에 나열)와 아래에 나열된 다른 도구를 이용할 수 있는 통합문서 정보 패널에 액세스합니다.

통합문서 정보 패널에 액세스하려면, 오른쪽 상단 코너에 있는 자세히 아이콘을 탭합니다.

통합문서 정보 패널이 열립니다. 여기에서, 다음으로부터 선택합니다.

• 속성 - 통합문서 속성을 표시합니다.
• 복사 - 현재 작업 중인 작업공간의 사본을 만듭니다.
• 단위 - 통합문서의 기본 측정 단위(길이, 각도, 질량 단위 등)를 보고 설정합니다.
• 통합문서 이름 - 오른쪽 상단 코너에 있는 편집 아이콘을 탭하여 통합문서 이름을 편집합니다.
• 통합문서 설명 - 설명 추가를 탭하여 통합문서 설명을 추가하거나 편집합니다.
• 공유 - 공유 아이콘을 탭하여 개인, 팀, 회사 또는 Onshape 지원부와 통합문서를 공유합니다. 또한 통합문서를 개인용 또는 공개로 설정할 수도 있습니다.

스케치 도구

면을 선택하고 새 스케치를 시작하려면 새 스케치 도구 아이콘을 탭합니다.

스케치가 열린 상태에서 새 스케치 도구 아이콘을 탭하면 모든 스케치 도구를 볼 수 있습니다.

자세한 내용은 스케치 도구를 참조하십시오.

피처 도구

모든 피처 도구를 보려면 피처 도구 아이콘을 탭합니다.

자세한 내용은 피처 도구를 참조하십시오.

측정 및 물성치 정보

선택한 요소를 측정하려면 측정 도구를 탭합니다.

자세한 내용은 측정 도구를 참조하십시오.

선택한 파트의 속성을 보려면 물성치 정보 도구를 탭합니다.

자세한 내용은 물성치 정보를 참조하십시오.

피처 리스트

• 피처 리스트 핸들을 탭하여 피처 리스트를 엽니다.
• 터치하고 수직 또는 수평으로 드래그하여 피처 리스트의 크기를 설정합니다.

자세한 내용은 피처 리스트를 참조하십시오.

회전 잠금

그래픽 영역 회전 기능을 잠그려면 3D 회전 잠금 버튼을 탭합니다. 이 기능은 요소를 드래그하려고 할 때 특히 유용합니다.

자세한 내용은 3D 회전 잠금을 참조하십시오

뷰 큐브

선택할 수 있는 뷰 목록에 액세스하려면 뷰 큐브를 탭합니다.

자세한 내용은 뷰 큐브를 참조하십시오.

평면 및 원점

• 모든 파트 스튜디오에는 기본적으로 스케치를 작성하거나 피처를 생성할 때 기준점으로 사용되는 3개 면(맨 위, 전면, 오른쪽)과 원점이 있습니다.
• 원하는 수만큼 면을 생성할 수 있습니다.
• 피처 리스트를 통해 뷰에서 기본 면과 원점을 숨길 수 있지만 삭제할 수는 없습니다.
• 모든 면과 파트를 숨길 수 있습니다.

탭

통합문서를 열면, 가장 최근에 연 탭이 활성화됩니다.

탭 생성 메뉴를 열려면 위쪽을 가리키는 갈매기형(위 화살표)을 탭합니다.

• 탭을 눌러 활성화합니다. 탭을 전환하면 열려 있는 모든 피처가 실행됩니다.
• 목록을 가로로 스크롤하려면 왼쪽 또는 오른쪽으로 밀어서 이동합니다.
• 어셈블리 또는 파트 스튜디오별로 탭을 필터링합니다.
• 이름별로 파트 스튜디오 또는 어셈블리를 검색합니다.
• 파트 스튜디오 또는 어셈블리를 생성, 이름 변경, 복제 및 삭제합니다. 한 통합문서에 포함될 수 있는 파트 스튜디오나 어셈블리의 수에는 제한이 없습니다.



복제는 통합문서 내에서 Part Studio의 사본을 추가합니다.
통합문서에서 유일한 탭일 경우에는 Part Studio 또는 어셈블리를 삭제할 수 없습니다.
한 통합문서에는 최소한 하나의 Part Studio 또는 어셈블리(최소 하나의 탭)가 포함되어야 합니다.

탭 정리

탭 표시줄에서 폴더를 사용해 탭을 정리합니다. 폴더를 만들려면 줄임표 메뉴를 사용합니다.

1. 메뉴를 열고 선택을 탭합니다.
   1. 이 설정은 폴더에 포함시킬 현재 탭을 선택하고, 다른 탭에 체크표시를 해서 사용자가 선택할 수 있게 합니다.
2. 폴더에 포함시킬 다른 모든 탭을 선택합니다.
3. 아이콘을 탭합니다.
4. 폴더 이름을 넣어줍니다.
5. 폴더 만들기를 탭합니다.
6. 폴더가 생성되고 그 안에 선택한 탭이 포함됩니다. 해당 내용을 볼 수 있도록 폴더가 열린 상태로 표시됩니다.



폴더가 활성 상태이면, 탭 바가 해당 폴더의 탭만 표시하고, 다른 모든 탭은 전체 탭 아이콘으로 나타납니다.

모든 탭을 다시 표시하려면 모든 탭 아이콘(위의 왼쪽에서 두 번째 아이콘)을 선택합니다.

폴더의 컨텍스트 메뉴를 사용하면 해당 폴더에 대해 다음 작업을 할 수 있습니다.

• 이름 바꾸기 - 폴더 이름을 편집합니다.
• 선택 - 폴더를 선택한 다음, 해당 폴더에 배치할 다른 폴더를 생성합니다.
• 풀기 - 폴더를 삭제하고 탭을 원래 위치에 다시 배치합니다.

새로 작성된 통합문서에는 기본적으로 비어있는 파트 스튜디오와 어셈블리가 포함됩니다. 파트 스튜디오는 파트를 정의하는데 사용되며, 피처 리스트(매개변수 히스토리)를 갖습니다. 하나의 피처 리스트가 여러 파트의 모양을 구동합니다. 2D 형상을 생성하려면 스케치 도구를 사용하며, 이 스케치로부터 3D 모델(또는 파트)을 생성하려면 피처 도구를 사용합니다. 이는 모두 파트 스튜디오 내에 위치합니다.

파트 스튜디오에는 화면의 맨 위를 따라 바로가기 바가 있습니다. 바로가기 바에는 사용자 장치의 화면 너비나 방향에 따라 달라지는 여러 도구가 위치합니다.

화면 너비로 인해 다 표시되지 않는 도구들은 통합문서 정보 패널에서 찾아볼 수 있습니다.

통합문서 리스트로 돌아가기

통합문서를 닫고 통합문서 리스트로 돌아가려면, 왼쪽 상단 코너에 있는 화살표를 탭합니다.

버전

변경이 불가능한 버전과 버전의 브랜치를 생성하여 새 작업공간을 만들려면, 왼쪽 상단의 버전 아이콘을 탭합니다.

자세한 내용은 버전 관리자를 참조하십시오.

히스토리

통합문서의 히스토리에서 모든 변경 지점을 보고 해당 히스토리의 특정 지점으로 복원하려면,

1. 통합문서 정보 패널에 액세스하려면 자세히 아이콘을 탭합니다.
2. 히스토리를 탭합니다.

자세한 내용은 히스토리를 참조하십시오.

의견

공동작업자와 커뮤니케이션을 하려면, 오른쪽 상단에 있는 '의견' 아이콘을 탭합니다.

자세한 내용은 의견을 참조하십시오.

공동작업자

누가 공동작업 중인지 보려면 상단 오른쪽에 있는 공동작업자 아이콘을 탭합니다.

자세한 내용은 공동작업을 참조하십시오.

'공동작업자' 아이콘은 실시간으로 누군가와 공동작업 중인 경우에만 사용 가능합니다.

도움말

도움말 및 동영상, 피드백, 정보 등과 같은 다른 자원을 이용하려면, 오른쪽 상단에 있는 아이콘을 탭합니다.

다음 중 하나를 선택합니다.

• 도움말 - 사용 중인 장치에 대한 설명서를 표시합니다.
• 동영상 - 설명서의 동영상 페이지를 엽니다.
• 피드백 - 질문을 하고, 버그를 기록하거나, 개선 사항을 기록합니다.
• 정보 - 실행 중인 Onshape의 버전을 확인합니다.

통합문서 정보 패널

공간 상의 제약으로 인해 바로가기 바에 표시되지 않은 모든 도구(위의 목록에 나열)와 아래에 나열된 다른 도구를 이용할 수 있는 통합문서 정보 패널에 액세스합니다.

통합문서 정보 패널에 액세스하려면, 오른쪽 상단 코너에 있는 자세히 아이콘을 탭합니다.

통합문서 정보 패널이 열립니다. 여기에서, 다음으로부터 선택합니다.

• 속성 - 통합문서 속성을 표시합니다.
• 복사 - 현재 작업 중인 작업공간의 사본을 만듭니다.
• 단위 - 통합문서의 기본 측정 단위(길이, 각도, 질량 단위 등)를 보고 설정합니다.
• 통합문서 이름 - 오른쪽 상단 코너에 있는 연필 아이콘을 탭하여 통합문서 이름을 편집합니다.
• 통합문서 설명 - 통합문서 설명을 추가하거나 편집하려면 연필 아이콘을 탭합니다.
• 공유 - 공유 아이콘을 탭하여 개인, 팀, 회사 또는 Onshape 지원부와 통합문서를 공유합니다. 또한 통합문서를 개인용 또는 공개로 설정할 수도 있습니다.

스케치 도구

면을 선택하고 새 스케치를 시작하려면 새 스케치 도구 아이콘을 탭합니다.

스케치가 열린 상태에서 새 스케치 도구 아이콘을 탭하면 모든 스케치 도구를 볼 수 있습니다.

피처 도구

모든 피처 도구를 보려면 피처 도구 아이콘을 탭합니다.

자세한 내용은 피처 도구를 참조하십시오.

측정 및 물성치 정보

선택한 요소를 측정하려면 측정 도구를 탭합니다.

자세한 내용은 측정 도구를 참조하십시오.

선택한 파트의 속성을 보려면 물성치 정보 도구를 탭합니다.

자세한 내용은 물성치 정보를 참조하십시오.

피처 리스트

• 피처 리스트 핸들을 탭하여 피처 리스트를 엽니다.
• 터치하고 수직 또는 수평으로 드래그하여 피처 리스트의 크기를 설정합니다.

자세한 내용은 피처 리스트를 참조하십시오.

회전 잠금

그래픽 영역 회전 기능을 잠그려면 3D 회전 잠금 버튼을 탭합니다. 이 기능은 요소를 드래그하려고 할 때 특히 유용합니다.

자세한 내용은 3D 회전 잠금을 참조하십시오

뷰 큐브

선택할 수 있는 뷰 목록에 액세스하려면 뷰 큐브를 탭합니다.

자세한 내용은 뷰 큐브를 참조하십시오.

평면 및 원점

• 모든 파트 스튜디오에는 기본적으로 스케치를 작성하거나 피처를 생성할 때 기준점으로 사용되는 3개 면(맨 위, 전면, 오른쪽)과 원점이 있습니다.
• 원하는 수만큼 면을 생성할 수 있습니다.
• 피처 리스트를 통해 뷰에서 기본 면과 원점을 숨길 수 있지만 삭제할 수는 없습니다.

탭

통합문서를 열면, 가장 최근에 연 탭이 활성화됩니다.

탭 생성 메뉴를 열려면 위쪽을 가리키는 갈매기형(위 화살표)을 탭합니다.

• 탭을 눌러 활성화합니다. 탭을 전환하면 열려 있는 모든 피처가 실행됩니다.
• 목록을 가로로 스크롤하려면 왼쪽 또는 오른쪽으로 밀어서 이동합니다.
• 어셈블리 또는 파트 스튜디오별로 탭을 필터링합니다.
• 이름별로 파트 스튜디오 또는 어셈블리를 검색합니다.
• 파트 스튜디오 또는 어셈블리를 생성, 이름 변경, 복제 및 삭제합니다. 한 통합문서에 포함될 수 있는 파트 스튜디오나 어셈블리의 수에는 제한이 없습니다.



복제는 통합문서 내에서 Part Studio의 사본을 추가합니다.
통합문서에서 유일한 탭일 경우에는 Part Studio 또는 어셈블리를 삭제할 수 없습니다.
한 통합문서에는 최소한 하나의 Part Studio 또는 어셈블리(최소 하나의 탭)가 포함되어야 합니다.
