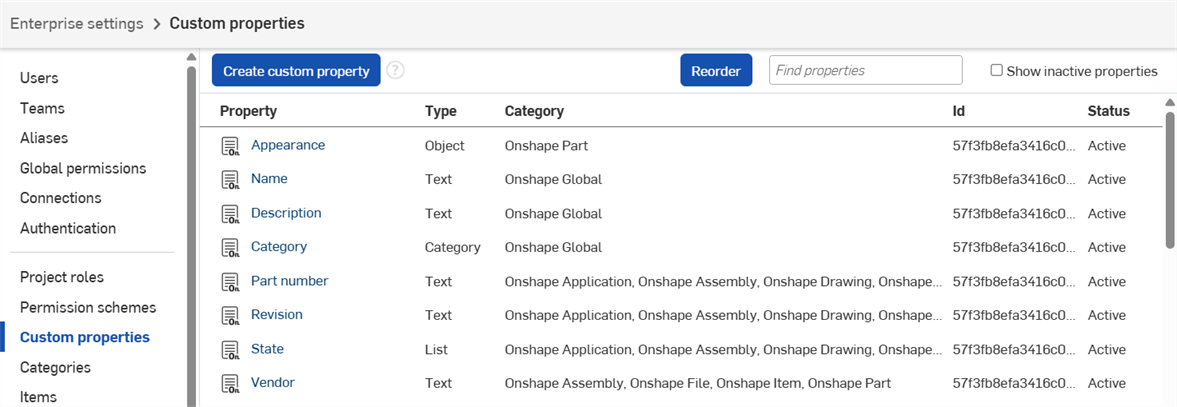

Company/클래스룸/엔터프라이즈 설정 - 속성/사용자 지정 속성

1. Onshape 설정의 속성/사용자 지정 속성 페이지에서(위에 설명한 대로) 계산된 속성과 함께 사용할 사용자 지정 속성을 생성합니다.

2. 정의의 범주 섹션에서 속성을 파트에 적용하기 위해 표시할 파트의 범주와 속성을 어셈블리에 적용하기 위한 어셈블리 범주를 추가합니다.

3. 계산된 파트 속성을 생성하려면 계산된 파트 속성 섹션에서 파트 속성 계산을 위한 상자를 선택합니다.

4. 계산된 파트 속성 함수 선택을 클릭하여계산된 파트 속성 함수 선택 대화상자를 엽니다.



5. FeatureScript 함수가 포함된 문서로 이동합니다.



6. 표시된 목록에서 함수를 선택합니다.


7. 생성을 클릭하여 속성을 생성합니다(또는 속성을 만들지 않고 페이지를 닫으려면 취소를 클릭). 메시지가 표시되면 생성 작업을 확인합니다.

To test that your computed properties are behaving as expected, you can add them as a custom table to a Part Studio. Any notes or warning you've added to your FeatureScript will be visible in the custom table. Note that the Feature Studio where the property is computed and the Part Studio with the custom table do NOT need to live in the same document.

(위에 설명된 대로) 어셈블리의 집계 데이터를 생성하는 데 사용할 계산된 파트 속성을 정의했는지 확인하십시오.

1. 범주 필드를 통해 계산된 파트 속성에 어셈블리 범주를 추가합니다.



2. 집계된 어셈블리 속성이라고 하는 새로운 영역이 페이지에 나타난 것을 알 수 있습니다(합치기, 정수, 더블, 목록, 단위가 있는 값(해당 단위가 'Any' 이외의 유형일 경우만)에만 사용할 수 있습니다).



3. 상자를 선택하면 집계 데이터를 정의하는 다음의 필드가 나타납니다.



4. 다음을 계산 및 표시하기 위해 원하는 어셈블리 집계 방법을 정의합니다.

   1. 단위가 있는 값, 정수, 더블 유형

      • 합계, 최소, 최대, 평균, 가중 합계, 가중 평균

   2. 합치기 유형

      • Any - 최소 하나의 아이템이 참일 경우 참을 반환

      • 모두 - 모든 아이템이 참일 경우 참을 반환

      • Not any - 최소 하나의 아이템이 참일 경우 거짓을 반환

      • Not all - 모든 아이템이 참일 경우 거짓을 반환

   3. 목록 유형

      • 첫 번째 - 모든 파트 및 하위 어셈블리에 대해 집계된 속성 값의 첫 번째를 반환합니다. 사용자 지정 속성 페이지의 목록 값 섹션에서 드래그/드롭을 사용해 값의 순서를 조정할 수 있습니다.
      • 마지막 - 모든 파트 및 하위 어셈블리에 대해 집계된 속성 값의 마지막을 반환합니다. 사용자 지정 속성 페이지의 목록 값 섹션에서 드래그/드롭을 사용해 값의 순서를 조정할 수 있습니다.

5. 계산 및 표시를 위해 집계된 속성을 선택합니다.

   1. 단위, 정수, 더블, 목록 유형을 포함한 값

      • 동일 속성

   2. 합치기 유형

      • 동일 속성(합치기)

      • 리비전이 관리되지 않음

      • 모든 BOM에서 제외

6. 누락된 값 처리 필드(목록 유형에 사용 불가)에서 값이 누락되었을 때 집계를 처리하는 방식을 지정합니다.

   1. 집계 건너뛰기(무시하고 집계하지 않음)

   2. 0으로 처리(누락된 값을 0으로 처리)

7. 오류 처리 필드에서 오류가 발생했을 때 처리되는 방식을 지정합니다.

   1. 집계 건너뛰기

   2. 오류를 제로(0)로 취급(목록에 사용 불가)

   3. 참/거짓으로 처리(합치기)

   4. 계산으로 오류 전파

8. 집계 필터링 상자를 선택하여 집계를 필터링하고(합치기 속성을 필터로 사용할 경우 무시), 필터링 방법을 선택합니다.

   1. 부울 필터 속성 - 수정이 관리되지 않음, 모든 BOM에서 제외 또는 사용자 지정 부울 속성 중에서 선택합니다.

   2. 필터 동작 - 참일 때 포함, 참일 때 제외 중에서 선택합니다.

9. 생성을 클릭하여 속성을 생성합니다(또는 속성을 만들지 않고 페이지를 닫으려면 취소를 클릭).

질량을 사용한 집계된 어셈블리 속성의 예

Feature Studio 명명 사용자 지정 질량으로 다음의 FeatureScript(또는 유사한 요소)를 생성합니다.

annotation { "Property Function Name" : "Custom mass"}

export const mass =

defineComputedPartProperty 함수(컨텍스트는 컨텍스트, 파트는 쿼리, 정의는 맵)는 ValueWithUnits를 반환합니다.

{

const volume is ValueWithUnits = evVolume(context, { "entities" : part });

const material is Material = getProperty(context, {

"entity" : part,

"propertyType" : PropertyType.MATERIAL

});

material.density * volume 반환;

});

Company 설정 > 사용자 지정 질량이라고 하는 사용자 지정 속성 페이지에서 사용자 지정 속성을 생성합니다.

사용자 지정 속성을 파트 범우 및 어셈블리 범주에 할당합니다.

파트 속성 계산에서 FeatureScript를 선택합니다. 상자를 선택하고 계산된 파트 속성 기능 선택을 클릭합니다.

어셈블리 속성 집계의 확인란을 선택하고 BOM에 정보를 포함시킬 방법을 지정합니다.

어셈블리에서 BOM에 속성을 추가할 수 있습니다.

1. BOM을 엽니다.

2. 열 추가를 클릭하고 위의 절차에서 생성한 사용자 지정 속성을 선택합니다.

3. 이 속성이 BOM에 추가됩니다.
