버전 및 히스토리

통합문서 패널에서 버전을 만들 수 있습니다. 작업공간을 나가지 않고 새 버전을 만들려면 을 클릭합니다.

또는 통합문서 패널에 있는 버전 및 히스토리를 통해 버전을 만들 수도 있습니다.

1. 통합문서가 열려있는 상태에서 을 클릭하여 버전 및 히스토리를 엽니다.
2. 버전을 생성할 작업공간을 클릭합니다. 이렇게 하면, 해당 작업공간이 활성화됩니다.
3. 버전 생성 아이콘 을 클릭합니다.
4. 나타나는 대화상자에, 새 버전에 대한 이름과 설명을 입력합니다.
5. 통합문서 내의 도면 중 업데이트 보류 중인 항목이 있을 경우, 밝은 노란색 업데이트 아이콘 으로 표시된 것처럼 대화상자에 메시지가 포함됩니다.



   버전에 도면의 최신 버전이 포함되도록 나열된 모든 도면을 업데이트하려면 메시지 에 있는 아이콘을 클릭합니다. 업데이트 아이콘을 클릭하고 대화상자를 취소하더라도 도면이 업데이트됩니다.

6. 다음 중 하나를 클릭합니다.
   1. 생성 - 새 버전을 생성하며, 현재 활성 상태인 작업공간에 남아 있게 됩니다.
   2. 버전 생성 및 속성 편집 - 새 버전을 생성하고 또한 새 버전에 대한 속성 대화상자를 엽니다. 이 속성 대화상자에는 각 탭에 대한 이름과 속성, 새 버전의 파트가 포함됩니다.

새 버전이 버전 및 히스토리 그래프에 나타납니다.

Onshape는 또한 통합문서 참조를 업데이트할 때 버전을 자동으로 생성할 수도 있습니다. 이 경우, 아래와 같이 그래프에서 자동 버전 아이콘이 나타납니다.

If the user is an Onshape employee, an Onshape logo icon is displayed to the left of the User's name under the Modified column in the graph:

자동 버전 관리에 대한 자세한 내용은 을 참조하십시오. 레퍼런스 업데이트.

통합문서의 브랜치를 생성하려면,

1. 통합문서가 열려 있는 상태에서 을 클릭하여 버전 및 히스토리를 엽니다.
2. 컨텍스트 메뉴에 액세스하려면 브랜치를 생성할 버전 항목을 마우스 오른쪽 버튼으로 클릭합니다.
3. 작업공간을 생성할 브랜치를 선택합니다.



4. 나타나는 속성 대화상자에, 브랜치에 대한 이름과 설명을 입력합니다.



5. 다음 중 하나를 클릭합니다.
   1. 생성 - 분기를 생성하고 선택에 따라 새 작업공간을 엽니다(체크박스)
   2. 버전 생성 및 속성 편집 - 새 작업공간에서 분기를 생성하고 (선택에 따라 열기도 하며) 속성 대화상자를 엽니다. 이 속성 대화상자에는 각 탭에 대한 이름과 설명, 새 통합문서 작업공간의 파트가 포함됩니다.

두 개의 작업공간, 두 개의 버전 또는 한 버전과 작업공간을 비교할 수 있습니다. 또한 하나 이상의 분기를 병합할 수 있습니다.

문서 작업 영역 삭제하기

1. 통합문서가 열려 있는 상태에서 을 클릭하여 버전 및 히스토리를 엽니다.
2. 삭제할 분기를 마우스 오른쪽 버튼으로 클릭합니다.
3. 삭제를 선택합니다.



4. 삭제를 클릭하여 확인합니다.



삭제된 작업공간을 복원하려면:

1. 삭제된 작업 영역이 있는 문서를 엽니다.

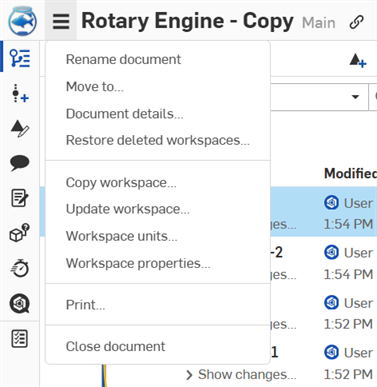

2. 통합문서 메뉴 를 확장합니다.



3. 삭제된 작업 영역 복원을 선택합니다.
4. 대화상자에서 복원하려는 분기를 선택합니다.

5. 선택한 항목 복원을 클릭합니다.

팀이 자전거 작업을 하는 중이고, 프레임에 대한 안정된 디자인 기준을 확립한 단계입니다. 이제 팀이 여러 다양한 구성 요소 디자인을 실험해 보아야 할 때입니다. 먼저, 기본 프레임 디자인 통합문서를 버전으로 만들어야 합니다.

1. 버전 및 히스토리를 열려면 통합문서 패널에서 버전 및 히스토리 아이콘 을 클릭합니다.



2. 버전 생성 아이콘 을 클릭합니다.
3. 첫 번째 버전 기준 프레임의 이름을 입력하고, 생성을 클릭합니다.





   그리고 각 디자이너는 아마도 시트, 브레이크, 쇼크라는 라벨이 붙어 있을 기준 프레임 버전으로부터 자신만의 작업공간을 생성할 수 있습니다.

4. 기본 프레임 버전을 마우스 오른쪽 단추로 클릭한 다음 분기를 클릭하여 작업 공간을 생성합니다.



5. 새 작업공간의 이름을 시트라고 하고, 생성을 클릭합니다.



   기준 프레임 버전과 원래의 작업공간(메인)은 계속 존재합니다. 아울러, 두 번째 작업공간인 시트가 있으며, 따라서 시트에 변경 작업을 하는 디자이너는 기준 프레임 작업공간에 영향을 미치지 않게 됩니다.

6. 쇼크와 브레이크 디자이너가 동일한 기준 프레임 버전으로부터 각각 자신만의 작업공간을 생성합니다.


   현재 각 디자이너의 작업 공간은 기본 프레임 버전과 동일합니다.

7. 자체 분기에서 계속 디자인을 진행하면서 베이스 프레임 버전과 관계없이, 그리고 서로 독립적으로 디자인이 발전하고 있습니다.작업하면서 작업 공간의 버전을 자유롭게 만들 수 있습니다.

   독립 작업이 완료되면 각 분기가 기본 작업 공간으로 다시 병합되어 모든 독립 작업이 한자리에 모입니다.



범례

전형적인 버전 및 히스토리 그래프에는 각 노드에 해당하는 작업공간, 브랜치, 버전 또는 리비전 유형을 나타내는 아이콘이 포함되어 있습니다. 그래프를 읽는 방법을 완전히 이해하려면 다음의 테이블을 고려하십시오.

아이콘	표시
	버전
	노드 변경
	승인된 릴리스가 포함된 버전
	사용하지 않는 아이템을 포함한 릴리스가 들어 있는 버전
	작업공간.
	리비전이 보류 중인 버전.
	버전 및 히스토리에서 Onshape에 의해 자동으로 생성된 버전; 예를 들어 이 항목의 뒷부분에 나온 것처럼 최신 버전으로 업데이트 옵션을 사용할 때

조건

• 버전 - 통합문서에 대해 명명되고 저장된 상태. 버전은 변경이 불가능하며 작업공간과는 다릅니다. 특정 시점에서 작업공간을 캡쳐하려면 버전을 생성합니다. 버전을 열어 분기를 생성할 수 있습니다.

  버전 그래프에서 일반 텍스트와 닫힌 점으로 표시됩니다.

• Workspace - A modeling/design space.

  The active workspace is indicated by a blue box to the left of it in the version graph list, and an open dot at the end of the associated branch.

• Branch - Where the document is split and a new workspace is created. A branch can have zero or more versions, and up to one workspace. You can open and delete a branch.

  Indicated by bold and italic text and a dot on the version graph. If the dot is open, the branch has one associated workspace. If the dot is closed, the workspace associated with that branch has been deleted.

라인 병합

모든 병합은 버전 및 기록 그래프에 명시적으로 표시되며, 문서가 변경되면 자동으로 업데이트됩니다.

병합 라인 표시 및 숨기기

버전 및 기록 그래프를 보다 쉽게 시각화하려면 필요에 따라 병합 표시/숨기기 및 자동 버전 표시/숨기기 버튼을 전환합니다.

병합 선과 자동 버전이 표시된 버전 및 기록 그래프(위).

병합이 숨겨진 버전 및 기록 그래프(위).

자동 버전이 숨겨져 있는 버전 및 기록 그래프(위).

라인 병합 예제

아래 예제는 여러 분기가 있는 복잡한 버전 및 기록 그래프를 보여줍니다. 각 분기를 메인 작업공간에서 생성한 다음, 각 분기에서 개별 작업을 수행했습니다. 각 분기에 대한 작업이 완료되면서 분기가 다시 메인으로 병합되었습니다. 메인 분기를 오가는 라인의 흐름은 병합 워크플로를 보여 주므로 어떤 변경 사항이 언제 병합되었는지 쉽게 확인할 수 있습니다.

To automatically scroll to the top or bottom of a branch, right-click on a branch to access the context menu and select either the Scroll to branch top or Scroll to branch bottom option.

통합문서 버전에 게시된 사용자 지정 피처가 포함된 경우 버전 및 히스토리 그래프의 버전 노드 주위에 대괄호 표시기({})가 표시됩니다.

자세한 내용은 사용자 지정 피처 게시를 참조하십시오.

검색 히스토리를 통해 전체 버전 및 브랜치에서 히스토리 항목을 검색할 수 있습니다. 검색어를 기준으로 필터링된 항목 목록이 결과로 나타납니다. 버전 이름 및 버전 설명은 검색에 포함되지 않습니다.

히스토리를 검색하려면:

1. 검색 히스토리 필드에 검색어를 입력합니다. 해당 검색어를 포함하는 모든 히스토리 항목이 버전 및 히스토리 목록에 표시됩니다.



검색할 때 검색 필드 위에서 활성 브랜치를 선택한 경우라도 모든 브랜치에서 결과가 제공됩니다.

2. 또는 추가로 검색 범위를 좁히려면 검색 히스토리 필드에서 드롭다운 화살표를 클릭합니다. 이렇게 하면 다음의 기준을 사용해 검색을 필터링할 수 있습니다.



• 탭 - 특정 통합문서 탭을 선택해서 검색 범위를 좁힙니다. 기본값은 임의 탭입니다.

• 탭 유형 - Part Studio, 어셈블리 또는 도면을 선택해서 검색 범위를 좁힙니다. 기본 검색은 모든 탭 유형을 사용합니다. 탭 유형 필터를 재설정하려면 지우기 버튼을 클릭합니다. 두 가지 탭 유형 모두 검색에 포함됩니다.

• 수정한 사람 - 히스토리를 변경한 사람을 선택해서 검색 범위를 좁힙니다. 본인만, 본인 아님, 임의(기본값) 등의 옵션이 있습니다.

• 수정일 - 시작일과 종료일을 선택해서 검색 범위를 좁힙니다. 기본값은 모든 날짜를 검색합니다.

3. 기준을 선택했으면 검색 버튼을 클릭합니다. 새로운 기분에 따라 검색어가 필터링됩니다. 어떤 지점에서든 재설정 버튼을 클릭해서 모든 필터 기준을 기본값으로 설정할 수 있습니다.

분기 필터 버튼은 버전 그래프에 표시되는 분기를 변경합니다.

분기를 필터링하려면:

1. 버전 및 기록 패널을 엽니다.
2. 분기 필터 버튼을 클릭합니다.
3. 필터 옵션을 선택합니다.

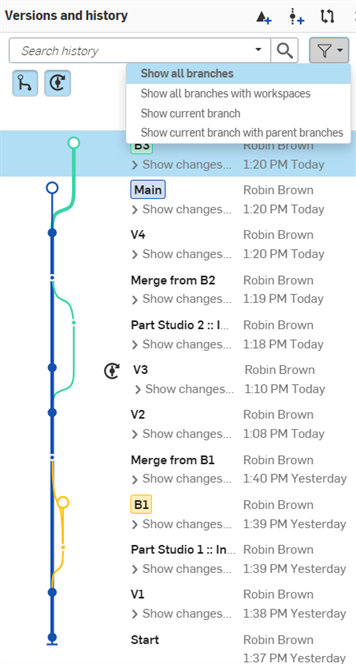

   • 모든 분기 보기 - 버전 그래프에 모든 분기를 표시합니다.기본 보기.

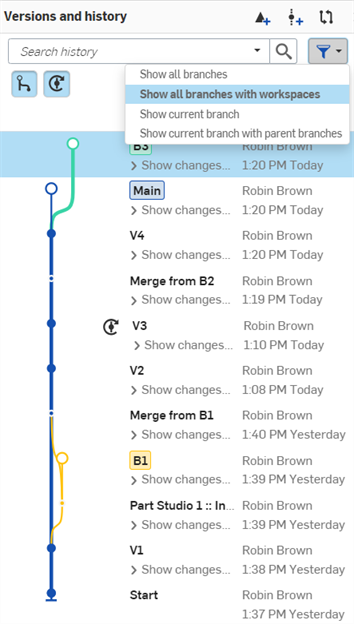

   • 작업 공간이 있는 모든 분기 표시 - 삭제된 작업영역에 속하는 모든 분기를 숨깁니다.아래 이미지에서 아래쪽 녹색 가지 (위 이미지) 가 숨겨져 있는 것을 볼 수 있습니다.이 옵션은 대형 버전 그래프를 정리하는 데 사용할 수 있습니다.

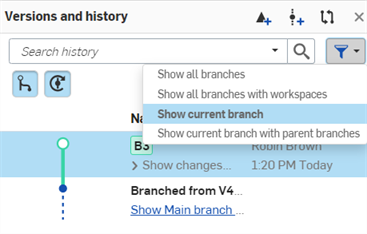

   • 현재 분기 보기 - 현재 분기만 표시합니다.

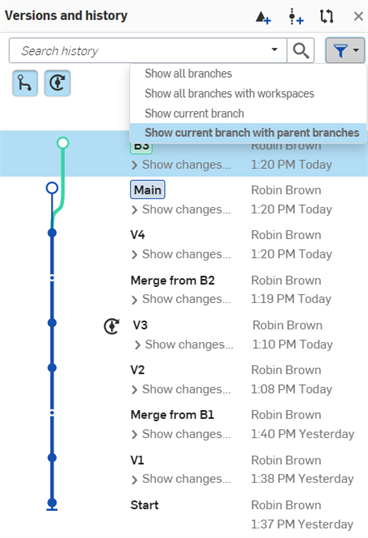

   • 상위 분기가 있는 현재 분기표시 - 현재 분기와 상위 분기만 표시합니다.



문서 페이지 또는 문서 내에서 버전 및 작업 내역 패널을 열 수 있습니다.

• 문서 페이지에서 - 버전 및 기록 패널을 열려는 문서에 해당하는 정보 패널 아이콘을 선택한 다음버전을누릅니다.
• 문서 내에서 - 버전 및 기록 아이콘을 누릅니다.

• 버전 및 기록 패널에는 문서의 기본 버전 그래프가 표시됩니다.
• 기본작업공간과시작버전이 기본적으로 있습니다.
• 탭하여 모든 분기와 활성 분기(그래픽 영역에서 활성이거나 열려 있는 작업공간) 사이를 전환합니다.
• 버전생성을 눌러 버전을 생성합니다.
• X를 눌러 버전 및 기록 패널을 닫습니다.

그래프에는 문서의 모든 버전과 작업 영역이 트리 형식으로 표시됩니다.그래프는 분기별로 색상으로 구분되어 있습니다.각 분기는 한 가지 색상이고 모든 분기의 끝에는 열린 점으로 표시된 작업 공간이 있습니다.분기 이름은 굵은 기울임꼴 텍스트로 표시됩니다.버전은 솔리드 도트와 일반 텍스트로 표시되며 보기 전용입니다.

현재 열려 있는 작업공간인 활성 분기는 파란색으로 강조 표시됩니다.위 이미지에서 분기 B1은 활성 분기입니다.

• 버전 - 통합문서에 대해 명명되고 저장된 상태. 버전은 변경이 불가능하며 작업공간과는 다릅니다. 특정 시점에서 작업공간을 캡쳐하려면 버전을 생성합니다. 버전을 열어 분기를 생성할 수 있습니다.

  버전 그래프에서 일반 텍스트와 닫힌 점으로 표시됩니다.

• Workspace - A modeling/design space.

  The active workspace is indicated by a blue box to the left of it in the version graph list, and an open dot at the end of the associated branch.

• Branch - Where the document is split and a new workspace is created. A branch can have zero or more versions, and up to one workspace. You can open and delete a branch.

  Indicated by bold and italic text and a dot on the version graph. If the dot is open, the branch has one associated workspace. If the dot is closed, the workspace associated with that branch has been deleted.

통합문서의 버전을 생성하려면,

1. 버전 및 기록 패널을 엽니다.
2. 버전을 생성할 워크스페이스 또는 분기를 탭하여 선택합니다.

작업공간 (브랜치)는 열린 점으로 표시됩니다.

3. 히스토리.
4. 버전의 이름과 설명을 추가한 다음버전 생성을선택합니다.



5. 새로 만든 버전이 버전 및 기록 패널에 표시됩니다.


통합문서의 브랜치를 생성하려면,

1. 버전 및 기록 패널을 엽니다.
2. 분기하려는 버전 옆에 있는 점 3개 메뉴 아이콘을 탭한 다음 분기를 탭하여 작업 공간을 만드세요.



3. 분기의 이름과 설명을 추가한 다음작업 공간 만들기를선택합니다.
4. 새로 만든 분기가 버전 및 히스토리 패널에 표시됩니다.


Onshape는 모든 사용자가 각각의 통합문서에 적용한 모든 변경 내용의 히스토리를 유지합니다. 이를 통해 통합문서 히스토리에서 하나의 목록으로 해당 변경 내용을 확인할 수 있으며, 언제든지 통합문서를 히스토리 내의 특정 지점으로 복원할 수 있습니다.

복원 시, 작업 중인 작업공간이 복원됩니다. 다른 작업공간으로 복원하려면 먼저 해당 작업공간을 여십시오.

버전을 현재 활성 상태인 작업공간으로 복원하려면:

1. 버전 및 기록 패널을 엽니다.
2. 복원하려는 버전을 누릅니다.
3. 복원하려는 버전 옆에 있는 점 3개 메뉴 아이콘을 탭한 다음 [대상] 으로 복원을 탭합니다.



버전 복원에 대한 자세한 내용은 을 참조하십시오. 문서 관리.

문서 페이지 또는 문서 내에서 버전 및 작업 내역 패널을 열 수 있습니다.

• 통합문서 리스트에서:

  버전 및 히스토리 패널을 열려는 문서에 해당하는 정보 패널 아이콘을 선택합니다.여기에서버전을누릅니다.

• 통합문서 내에서:

  왼쪽 상단에 있는 버전 아이콘을 탭합니다.



• 버전 및 기록 패널에는 문서의 기본 버전 그래프가 표시됩니다. 기본작업 영역과 기본적으로 “시작” 버전이 있습니다.
• 버전 및 기록 패널의 오른쪽 상단에는 두 개의 아이콘이 있습니다.

- 버전 생성

- 버전 및 기록 패널 닫기

• 탭하여 모든 브랜치와 활성 브랜치(그래픽 영역에서 활성이거나 열려 있는 작업공간) 사이를 전환합니다.

그래프에는 문서의 모든 버전과 작업공간이 트리 형식으로 표시됩니다. 그래프는 분기별로 색상으로 구분됩니다. 각 분기는 한 가지 색상이며 분기 이름은 굵은 기울임꼴 텍스트로 표시됩니다. 분기와 연관된 작업공간은 열린 점으로 표시됩니다. 버전은 솔리드 도트와 일반 텍스트로 표시되며 보기 전용입니다.

활성 브랜치는 현재 열린 작업공간인데 제목 주위에 파란색 상자로 표시됩니다. 위의 이미지에서, 제목이 b2인 브랜치는 활성 브랜치로서, 그 주위와 왼쪽에 파란색 상자가 표시되어 있습니다.

• 버전 - 통합문서에 대해 명명되고 저장된 상태. 버전은 변경이 불가능하며 작업공간과는 다릅니다. 특정 시점에서 작업공간을 캡쳐하려면 버전을 생성합니다. 버전을 열어 분기를 생성할 수 있습니다.

  버전 그래프에서 일반 텍스트와 닫힌 점으로 표시됩니다.

• Workspace - A modeling/design space.

  The active workspace is indicated by a blue box to the left of it in the version graph list, and an open dot at the end of the associated branch.

• Branch - Where the document is split and a new workspace is created. A branch can have zero or more versions, and up to one workspace. You can open and delete a branch.

  Indicated by bold and italic text and a dot on the version graph. If the dot is open, the branch has one associated workspace. If the dot is closed, the workspace associated with that branch has been deleted.

통합문서의 버전을 생성하려면,

1. 버전 및 기록 패널에 액세스합니다.
2. 버전을 생성할 작업공간(또는 브랜치)을 엽니다.

작업공간 (브랜치)는 열린 점으로 표시됩니다.

이렇게 하려면, 탭하여 원하는 작업공간을 선택한 다음 열기 아이콘을 탭합니다.

3. 히스토리.

4. 버전의 이름과 설명을 추가한 다음 생성을 선택합니다.
5. 새로 만든 버전이 버전 및 기록 패널에 표시됩니다.

   버전을 탭하면 세부사항과 열기 및 분기와 같은 옵션이 표시됩니다.



통합문서의 브랜치를 생성하려면,

1. 버전 및 기록 패널에 액세스합니다.
2. 탭하여 브랜치를 생성할 버전을 선택합니다.



3. 브랜치 아이콘을 탭합니다.



4. 브랜치의 이름과 설명을 추가한 다음 생성을 선택합니다.
5. 새로 만든 분기가 버전 및 히스토리 패널에 표시됩니다.

   b2과 메인은 모두 분기이며 버전 그래프에서 굵은 기울임꼴 텍스트와 열린 점으로 표시됩니다.

   또한 "v1"과 "시작"은 저장된 버전이며 버전 그래프에서 일반 텍스트와 닫힌 점으로 표시된다는 점에 유의하십시오.

   메인이라는 제목의 분기에는 "v1"과 "Start", 이렇게 두 개의 버전이 있으며, 이것은 파란색 선으로 표시됩니다. b2이라는 제목의 분기는 아직 저장된 버전을 갖지 않으며, 노란색 선으로 표시된 유일한 항목입니다.

Onshape는 모든 사용자가 각각의 통합문서에 적용한 모든 변경 내용의 히스토리를 유지합니다. 이를 통해 통합문서 히스토리에서 하나의 목록으로 해당 변경 내용을 확인할 수 있으며, 언제든지 통합문서를 히스토리 내의 특정 지점으로 복원할 수 있습니다.

복원 시, 작업 중인 작업공간이 복원됩니다. 다른 작업공간으로 복원하려면 먼저 해당 작업공간을 여십시오.

버전을 현재 활성 상태인 작업공간으로 복원하려면:

1. 버전 플라이아웃을 엽니다.
2. 복원하려는 버전을 탭합니다.
3. 플라이아웃 상단에 있는 복원 아이콘을 탭합니다.

버전 복원에 대한 자세한 내용은 을 참조하십시오. 문서 관리.
