작업공간 및 버전 의견 남기기

인터페이스 왼쪽의문서 패널에서주석 아이콘을클릭하여 주석 패널을 엽니다.

새 댓글은 댓글 아이콘에 파란색 점으로 표시됩니다.
새로 할당된 댓글은 댓글 아이콘에 숫자로 표시됩니다. 번호는 할당된 댓글의 수에 따라 조정됩니다.

특정 탭에 있는 동안, 통합문서 패널에서 설명을 열고 설명 추가를 클릭한 다음, 설명을 입력합니다. 이메일 알림이 켜져 있는 모든 공동작업자는 해당 통합문서에 대한 링크와 함께 설명에 대해 알리는 이메일을 받게 됩니다. 이 링크를 통해 공동작업자는 통합문서의 첫 번째 탭으로 이동하게 됩니다.

추가 버튼을 클릭하면 의견 텍스트와 통합문서로 연결되는 링크가 포함된 이메일이 해당 사용자에게 발송됩니다. 언급된 사용자가 통합문서에 대한 권한이 없을 경우, 알림이 표시되고 다음과 같은 공유가 요청됩니다.

언급한 사용자가 문서를 열어 놓은 경우 설명이 자동으로 열립니다.

통합문서가 공유되면 의견과 해당 통합문서로 연결되는 링크가 포함된 이메일이 사용자에게 발송됩니다. 또한 사용자에게 통합문서가 공유되었음을 알리기 위한 추가 이메일도 전송됩니다.

설명에 URL 추가

설명이 저장되면 URL 위치가 자동으로 HTML 링크로 변환됩니다.

해당 링크가 이 통합문서 또는 다른 통합문서에서 Onshape 위치로 연결되면 새 브라우저 탭에서 열립니다. 링크 앞에 Onshape 로고가 붙고 손쉽게 판독할 수 있는 텍스트로 전환되어 통합문서, 버전/작업공간 및/또는 탭을 표시합니다.

링크가 Onshape 외부로 연결되면 새 브라우저 탭에서 열립니다. 링크 뒤에 외부 링크 아이콘과 대상 위치가 Onshape 외부임을 나타내는 경고 메시지가 붙습니다(아래 참조).

외부 링크(위) 및 내부 Onshape 링크(아래).

사용자는 외부 링크가 보안상의 위험이 있을 수 있다는 점을 주지해야 합니다. 먼저 소스가 검증된 링크만 클릭하십시오.

피처 리스트에서 요소 태그 지정(피처에 설명 추가)

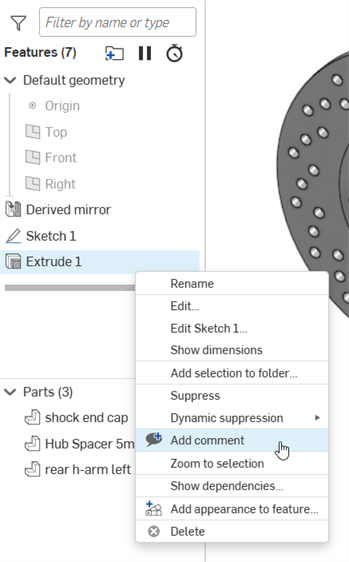

(Part Studio 및 어셈블리의) 피처 리스트의 요소에 의견을 추가하려면, 목록의 피처를 선택하고 컨텍스트 메뉴를 사용하십시오. 의견 추가를 선택하십시오.

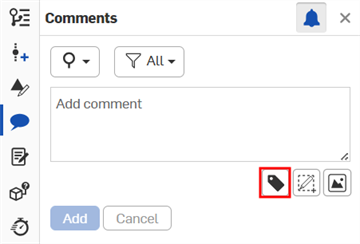

또는 아래 빨간색 화살표 오른쪽에 표시된 통합문서 패널의 설명 대화상자에서 아래와 같이 파란색으로 표시된 요소 태그 지정 아이콘을 사용할 수 있습니다.

그런 다음 요소를 선택합니다: 파트, 모서리, 면 등

댓글에 대한 답글에서 요소를 태그할 수도 있습니다.

“@” 기호를 사용하여 특정 사용자가 설명으로 안내하는 이메일을 수신하도록 지정합니다. 설명 대화상자(위)에서 추가를 클릭하면 목록(아래 참조) 또는 그래픽 영역의 엔티티(아래 참조) 옆에 설명 아이콘 이 나타납니다.

설명 패널이 닫히면, 피처 리스트의 설명 아이콘이 사라집니다. 아이콘은 설명 패널이 열려 있을 때만 볼 수 있습니다.

피처 리스트의 피처는 그래픽 영역에서 의견 아이콘을 갖지 않습니다. 이 의견 아이콘은 피처 리스트에 표시됩니다.

내포된 메이트 커넥터에 설명 추가하기

내포된 메이트 커넥터에 직접 의견을 첨부할 수 있습니다.

1. 마우스를 가져가 내포된 메이트 커넥터를 활성화한 다음, 마우스 오른쪽 버튼을 클릭하여 컨텍스트 메뉴에 액세스합니다.
2. 의견 추가를 클릭하여 의견 플라이아웃에서 새 의견을 엽니다.

   설명 패널에서 추가를 클릭하면, 내포된 메이트 커넥터에 의견 아이콘이 나타납니다.

설명 패널이 닫히면, 그래픽 영역의 설명 아이콘이 사라집니다. 아이콘은 통합문서 패널에서 설명이 열려 있을 때만 볼 수 있습니다.

의견을 삭제하려면, 설명 패널 오른쪽 상단 코너의 을 클릭한 다음, 삭제를 확인합니다.

Adding Comments on MBD annotations

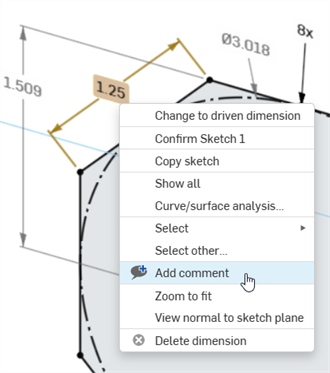

To place a comment on a tolerant sketch dimension:

Before a tolerant sketch dimension can be tagged with a comment, it must be associated with a part downstream.

1. Create the sketch with any associated tolerant dimensions. See MBD tolerance settings.

2. Create a part from the sketch.

3. Open the inspection table () and ensure this Part is selected. The sketch dimension is displayed in the table.

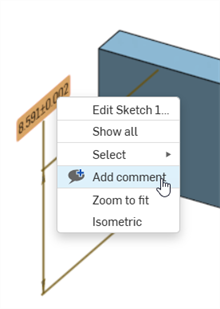

4. Right-click on the dimension in the graphics area and select Add comment ().



5. Enter the comment and click the Add button.

To place a comment to any other tolerant feature, hole callout, or MBD Inspection table annotation, like a Datum or Geometric tolerance:

1. Add the annotations to the part, either via the Feature dialog (Extrude, Hole, Fillet, etc.) or from the Inspection table. See Model-based definition and Inspection table for more information.

2. Open the Inspection table () and select the part.

3. Right-click on the tolerant dimension in the sketch and select Add comment ().



4. Enter the comment and click the Add button.

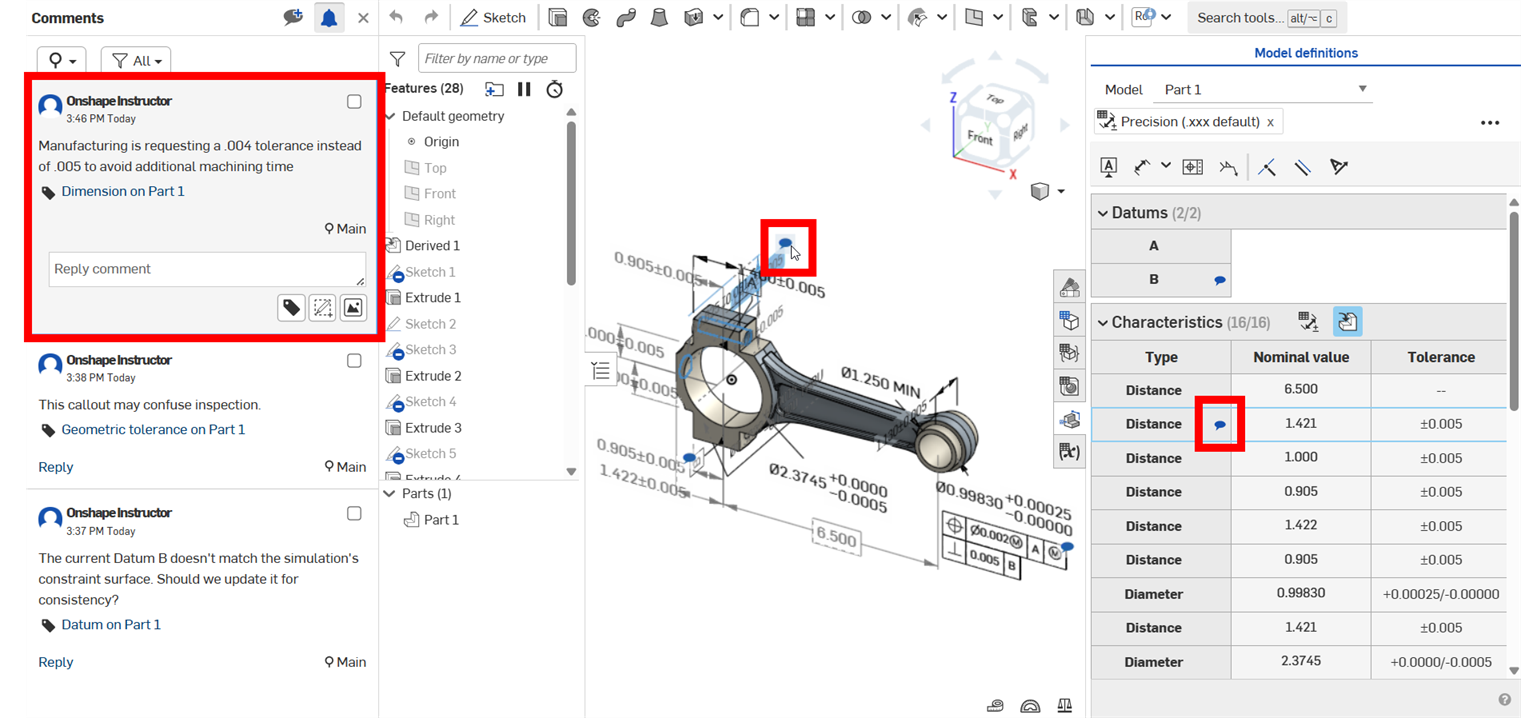

   The comment is added in the Comments panel on the left, tags the annotation in the graphics area with the comment icon (shown in the middle of the image below), and also displays the same comment icon in the Inspection panel (on the right):

Alternatively, you can Add the comment in the Comment panel first and then tag the annotation in the graphics area using the Tag tool ().

(통합문서에서 활성 상태이기 때문에) 공동작업자 아이콘이 표시되는 것을 눈여겨 보십시오. 이 통합문서를 다른 사용자와 공유한 경우, 그 다른 사용자도 공동작업자 아이콘을 보게 되며, 나도 그들의 것을 볼 수 있습니다. 사용자가 통합문서를 닫으면, 아이콘은 사라지지만 의견은 남아있게 됩니다.

외부 엔터프라이즈 연결과 공유된 통합문서는 댓글 패널에 배너가 표시됩니다. 자세한 내용은 연결을 참조하십시오.

통합문서의 사용자는 자신의 통합문서에 대해 자동으로 의견을 달 수 있는 권한을 갖습니다. 권한 소유자가 다른 사용자와 직접 통합문서를 공유하는 경우, 권한 소유자는 해당 사용자에게 의견 권한을 부여할 수 있습니다. (그리고 이를 철회할 수도 있습니다.) 편집을 허용하는 모든 권한은 자동으로 의견을 달 권한도 허용합니다. 보기 가능 권한 역시 의견 달기를 허용합니다.

사용자가 통합문서에 대해 의견을 달 권한이 있으면, 다음의 경우 알림 이메일을 받는 것으로 자동 선택됩니다.

• 새 의견이 달렸습니다
• 그들이 참여하고 있는 의견 스레드에 답변을 달았습니다.

팀 공유를 통해 통합문서에 대한 액세스를 부여받은 사용자는 이메일 알림을 자동으로 수신 동의하지 않습니다. 하지만 댓글 패널에서 확인란을 선택하여 이메일 알림을 수신하도록 선택할 수 있습니다.

설명 패널을 사용하여 Onshape에서 다른 사용자에게 작업을 할당할 수 있습니다. 사용자가 설명에 다른 사용자를 언급할 때 언급된 사용자는 다음과 같이 지정 대상 및 확인란 앞에 설명 상자 아래에 표시됩니다.

작업을 해당 사용자에게 지정하려면 대화상자 아래쪽에 있는 할당 대상 옆의 확인란을 클릭합니다. 작업 버튼이 추가에서 할당으로 바뀝니다.

설명에서 여러 명의 사용자가 언급된 경우, 첫 번째 사용자가 할당된 섹션에 표시되고, 오른쪽의 드롭다운 화살표를 이용해 언급된 다른 사용자를 선택할 수 있습니다. 한 번에 한 사용자에게만 작업을 할당할 수 있습니다.

작업이 할당되면 상단에 할당된 사용자가 나타납니다(아래 참조). 할당된 사용자는 작업이 자신에게 할당되었다는 이메일 알림과 데스크톱 알림을 받게 됩니다.

할당된 사용자가 배정된 작업을 마쳤으면 오른쪽 상단 코너에 있는 확인란을 클릭해서 작업을 해결할 수 있습니다.

New comments are indicated by a blue dot on the comment icon:
New comments assigned to you are indicated by a number on the comment icon (the number aligns with however many assigned comments you have):
새 설명만 사용자에게 할당할 수 있습니다.

필터 설명

설명 패널의 설명 또는 작업을 필터링하려면 패널 의 위에 있는 필터 아이콘을 클릭합니다.

보려는 옵션을 클릭합니다. 설명 패널 목록이 그에 따라 조정됩니다.

마크업을 사용하여 그래픽 영역에 직접 주석을 달고 노트를 작성하려면(그리고 나서 그것을 댓글에 첨부된 이미지로 포함하려면):

1. 설명 패널이 열리면 마크업을 클릭합니다.

2. PDF 탭에서 마크업을 시작하면, 화면의 어느 부분을 Onshape와 공유할지 묻는 브라우저 기반 대화상자가 열립니다. PDF 탭을 선택합니다.



3. 마크업 영역은 파란색 파선으로 윤곽이 표시되고 마크업 도구가 나타납니다.



4. 그래픽 도구처럼 도구를 사용하여 화살표, 선, 자유형, 원, 사각형, 텍스트를 그립니다.그래픽의 색상과 크기를 선택합니다.

   1. 도구를 선택하면 커서가 십자형 기호로 변경됩니다. 그래픽 영역을 클릭하고 드래그하여 선택한 모양을 그리거나 텍스트 상자를 그립니다.

   2. To undo an action in markup, use Ctrl+z. You can also single select an item for deletion: click on the item, then press the Delete key, or click the Delete button.

   3. 어느 위치에서 어떤 방향으로든 클릭하고 드래그해서 마크업 기호를 만들 수 있습니다. 또한 Shift+드래그를 사용해 45도 각도로 기호를 만들 수도 있습니다.



      처음 클릭한 점을 기준으로 타원/원 또는 정사각형/직사각형의 중심을 맞추려면 드래그하면서 Ctrl+클릭을 사용합니다.

      (타원 또는 직사각형 대신) 원 또는 정사각형을 생성하려면 드래그하면서 Shift+클릭을 사용합니다.

      처음 클릭한 점을 중심으로 원 또는 정사각형을 만들려면 드래그하면서 Ctrl+Shift+클릭을 사용합니다.

   4. 텍스트를 선택한 경우 먼저 텍스트 상자를 그린 다음 상자를 클릭하여 커서를 설정한 다음 입력합니다. 텍스트 상자가 활성화되어 있는 동안 색상과 크기를 변경할 수 있습니다.

5. 마크업을 저장하지 않고 취소하려면 마크업 대화상자에서 X를 클릭합니다.

6. 마크업을 저장하려면 마크업 대화상자에서 확인 표시를 클릭합니다.

저장한 마크업은 현재 활성 주석의 첨부 파일로 업로드됩니다. 주석을 추가한 후 (추가를 클릭) 마크업은 주석에 썸네일로 나타납니다.

마크업 아이콘은 댓글에 대한 답글에도 사용할 수 있습니다.

• 의견의 링크를 클릭하여 의견이 작성된 탭으로 직접 이동합니다.

  탭에서 적절한 경우 의견이 작성된 요소를 반영하여 링크가 변경됩니다.

  그래픽 영역에서 해당 파트를 강조표시하려면 새 링크를 클릭하십시오.

• 의견은 특정 통합문서 및 그 작업공간 중 하나와 연관되므로, 의견 묶음은 어느 작업공간이 활성화되어 있느냐에 따라 달라지게 됩니다.
• 설명 아이콘을 다시 클릭하여 설명/통합문서 패널을 닫거나, 패널 오른쪽 상단 코너의 x를 클릭하여 닫습니다.
• 의견 추가를 클릭하여 다른 의견을 추가합니다.
• x개의 답변을 클릭하여 의견에 대한 답변을 작성합니다. 답변하기을 클릭하여 이를 저장합니다.
• Hover in the box of a comment to access the edit and delete icons .
• 사용자가 (버전에 대해 고유하게 참인) 작업영역에 대한 권한을 편집하지 않는 경우, 설명 패널에 접근할 수 없습니다.
• 의견은 작업공간 히스토리에 기록되지 않습니다.
• 어셈블리가 새 하위 어셈블리로 이동하면, 의견도 따라가며 첨부된 상태가 유지됩니다.
• 사용자의 작업 항목 페이지에서 사용자는 자신에게 할당된 모든 설명과 함께 작업을 할당한 사람, 설명을 작성한 문서 버전, 설명이 작성된 날짜를 볼 수 있습니다.

공동작업하는 사용자들은 작업공간에서 의견을 달아 서로 커뮤니케이션을 할 수 있습니다. 통합문서의 권한 소유자와 (편집 또는 의견 권한이 있는) 공동작업자들은 의견을 생성하고, 서로의 의견을 보고, 답글을 남기고, 의견의 이메일 알림을 받겠다고 선택할 수 있습니다.

의견은 각 사용자의 사용자 이름으로 라벨이 표시됩니다.

모바일로 다음 항목에 대해 댓글을 달 수 있습니다.

• 통합문서
• 면과 모서리
• 피처 리스트의 피처
• 메이트(내포된 메이트 포함)
• 하위 어셈블리의 요소

브라우저에서 다음 항목에 대해 댓글을 달 수 있습니다.

• 피처 리스트의 피처
• 메이트 커넥터
• 메이트(내포된 메이트 포함)
• 하위 어셈블리의 요소
• 도면(그러나 현재 도면에 공동작업이 허용되지 않음. 한 번에 한 명의 사용자가 도면을 볼 수 있음)

공동작업하는 사용자들은 작업공간에서 의견을 달아 서로 커뮤니케이션을 할 수 있습니다. 통합문서의 권한 소유자와 (편집 또는 의견 권한이 있는) 공동작업자들은 의견을 생성하고, 서로의 의견을 보고, 답글을 남기고, 의견의 이메일 알림을 받겠다고 선택할 수 있습니다.

의견은 각 사용자의 사용자 이름으로 라벨이 표시됩니다.

모바일로 다음 항목에 대해 댓글을 달 수 있습니다.

• 통합문서

브라우저에서 다음 항목에 대해 댓글을 달 수 있습니다.

• 피처 리스트의 피처
• 메이트 커넥터
• 메이트(내포된 메이트 포함)
• 하위 어셈블리의 요소
• 도면(그러나, 현재로서는 도면에 대해 허용된 공동작업이 없음을 염두에 두시기 바랍니다. 사용자는 한 번에 도면 한 개씩만 볼 수 있습니다.)
