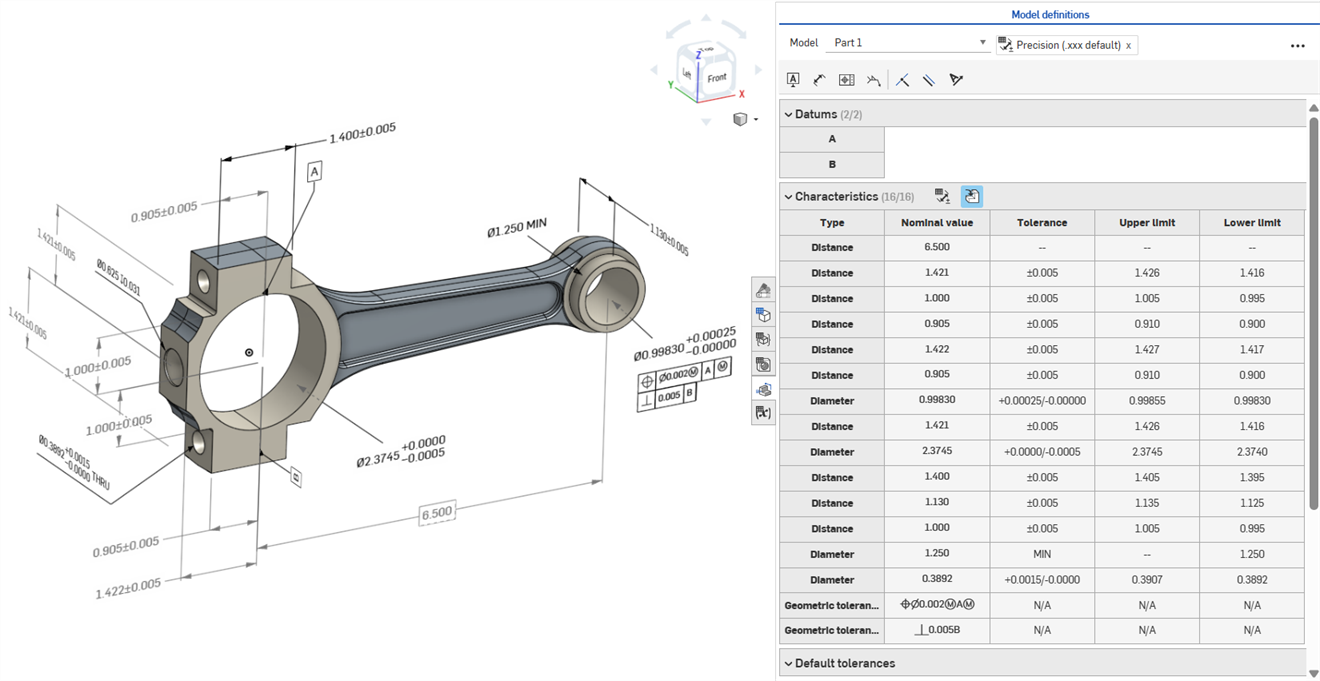

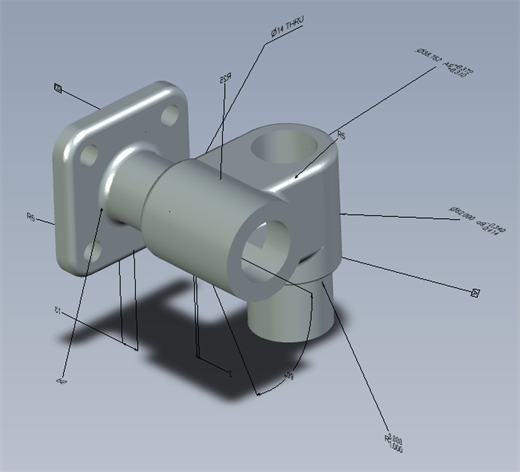

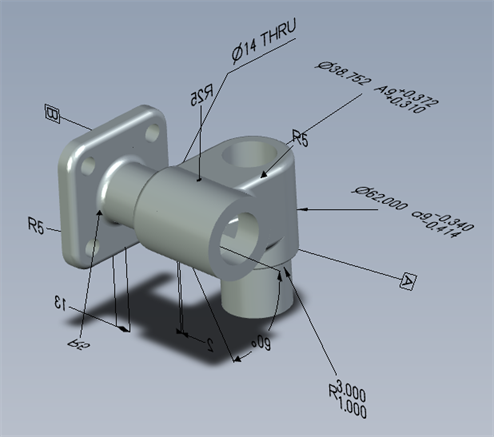

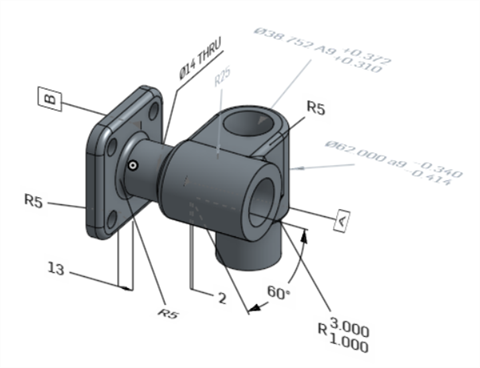

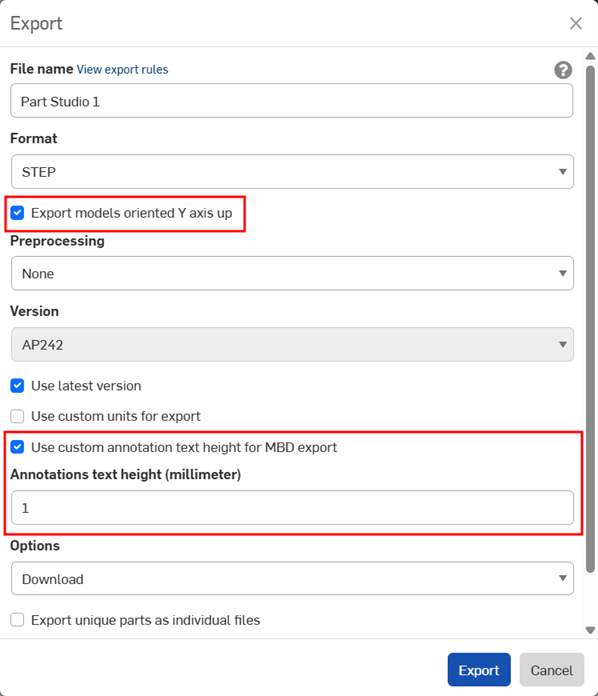

모델 기반 정의(MBD)

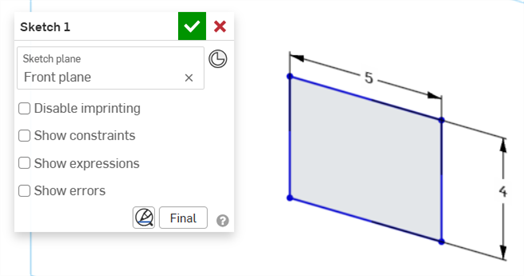

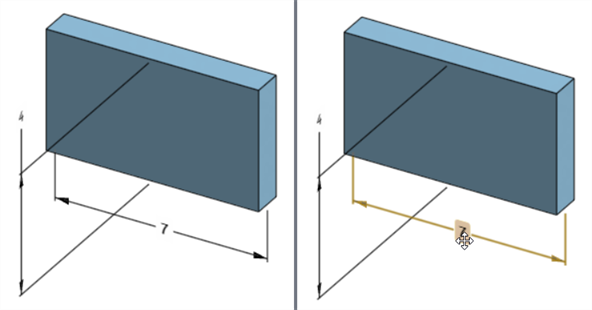

1. 검사 패널()을 열어 그래픽 영역에 MBD 치수를 표시합니다(아래 왼쪽 이미지).

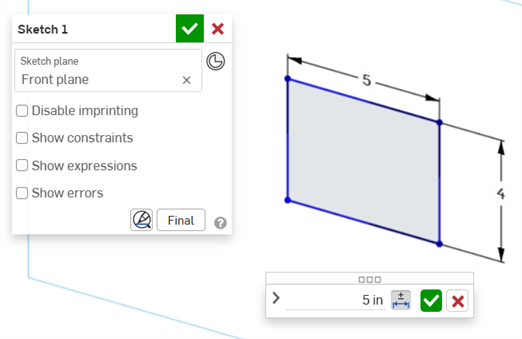

2. 스케치와 연결된 구동 치수를 두 번 클릭합니다(아래 오른쪽 이미지).



   치수 값에 컨텍스트가 적용된 상태로 치수 컨텍스트 대화상자가 열립니다. 동시에 스케치 대화상자도 열립니다.



3. 키보드를 사용하여 숫자 값을 입력하거나 위/아래 화살표를 사용하여 치수 컨텍스트 대화상자에서 값을 증가시킬 수 있습니다. 이 값이 조정되면 스케치가 동적으로 업데이트됩니다.

   숫자로 값을 입력하는 경우 탭 키를 눌러 스케치 값이 업데이트되는 것을 확인하십시오.



4. 키보드에서 Enter 키를 누르거나 치수 컨텍스트 대화상자에서 체크표시()를 클릭하여 이 대화상자를 닫습니다.



5. 스케치 대화상자에서 체크표시()를 눌러 새 스케치 값을 적용합니다.



   모델의 치수를 조정하는 편집된 스케치 치수

1. 검사 패널()을 열어 그래픽 영역에 MBD 치수를 표시합니다(아래 왼쪽 이미지).

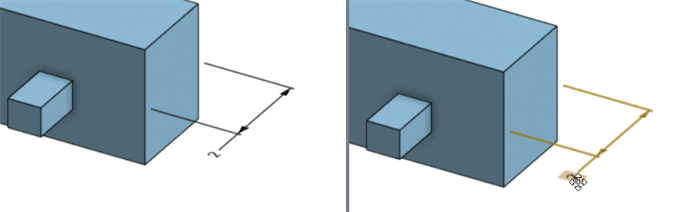

2. 피처와 연결된 구동 치수를 두 번 클릭합니다(아래 오른쪽 이미지).



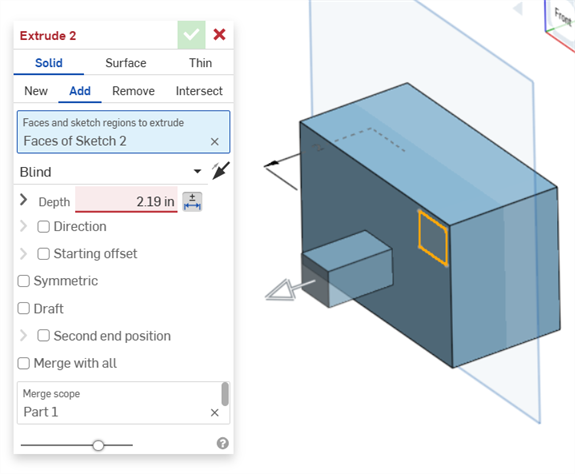

   치수 값에 컨텍스트가 적용된 치수 컨텍스트 대화상자가 열립니다. 동시에 관련 피처 대화상자(이 예에서는 돌출)가 열립니다.

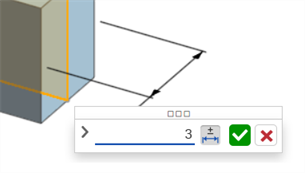

3. 키보드를 사용하여 숫자 값을 입력하거나 위/아래 화살표를 사용하여 치수 컨텍스트 대화상자에서 값을 증가시킬 수 있습니다. 이 값이 조정되면 모델과 피처 대화상자의 값이 모두 동적으로 업데이트됩니다.

   숫자 값을 입력하는 경우 탭 키를 눌러 피처 대화상자에서 값이 업데이트되는 것을 확인하십시오.



4. 키보드에서 Enter 키를 누르거나 치수 컨텍스트 대화상자에서 체크표시()를 클릭하여 이 대화상자를 닫습니다.



5. 키보드에서 Enter 키를 다시 누르거나 피처 대화상자 체크표시()를 클릭하여 이 대화상자를 닫습니다.

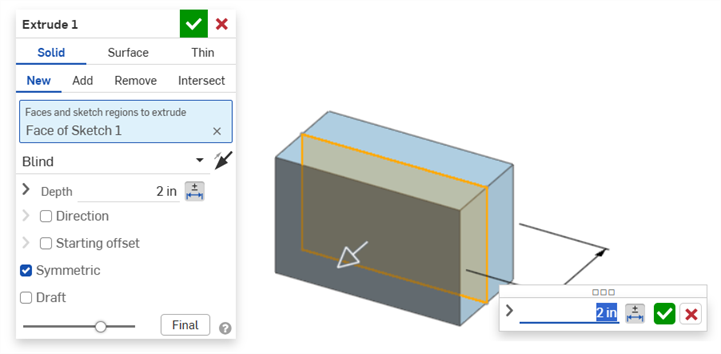

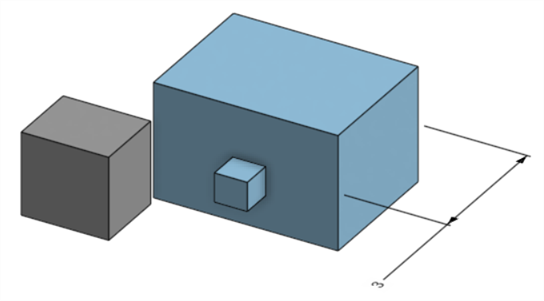

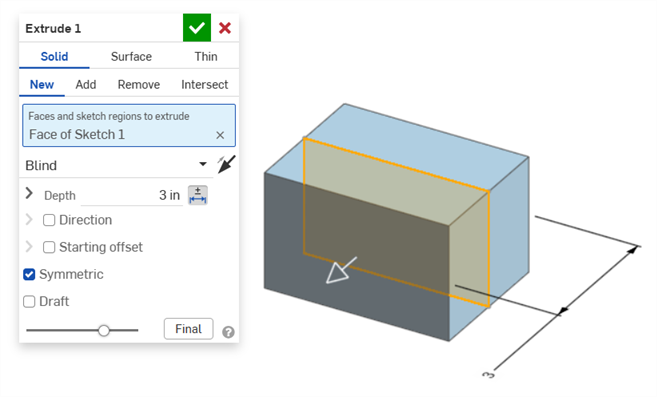

   모델의 치수를 조정하는 편집된 피처 치수

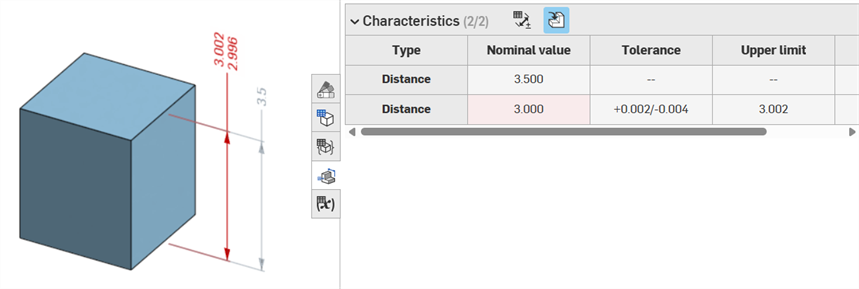

주석을 삭제하려면:

1. 그래픽 영역에서 주석을 선택합니다.



2. 삭제 키를 누릅니다.

3. 주석은 그래픽 영역과 검사 테이블에서 삭제됩니다.

   주석이 스케치 또는 피처 치수인 경우:

   1. 치수의 공차 옵션 값이 삭제됩니다.

   2. 공차 옵션 아이콘()이 선택 해제됩니다.

   3. 스케치 또는 피처 대화상자의 치수 값은 삭제되지 않습니다.

다음과 같은 경우에는 주석을 삭제할 수 없습니다.

• 주석이 파생된 경우.

• 매개변수에 공차가 설정되어 있지만 사용자가 공차 토글을 입력할 수 없는 사용자 지정 피처에서 주석이 생성된 경우.

어느 경우든 다음 메시지가 표시됩니다.

• 피구동 치수는 편집할 수 없습니다. 피구동 치수를 두 번 클릭하면 치수 컨텍스트 대화상자가 열리지만, 대화상자의 값은 편집할 수 없습니다.

• 파생 치수는 편집할 수 없습니다. 파생 파트의 구동 치수 또는 피구동 치수를 두 번 클릭해도 치수 컨텍스트 대화상자가 열리지 않습니다.

• 치수 컨텍스트 대화상자를 닫으려면 Esc 키를 누릅니다. 피처 치수를 편집하는 경우 치수 컨텍스트 대화상자와 피처 대화상자가 동시에 닫힙니다. 스케치 치수를 편집하는 경우 치수 컨텍스트 대화상자만 닫힙니다. 스케치 대화상자는 수동으로 닫아야 합니다(x 아이콘 클릭).

• 또는 피처 대화상자와 치수 컨텍스트 대화상자가 모두 열려 있는 상태에서 피처 대화상자의 값을 선택하고 편집하면 치수 컨텍스트 대화상자와 모델이 모두 동적으로 업데이트됩니다. 여기서 편집을 완료한 후 Enter 키를 누르면 피처 대화상자와 치수 컨텍스트 대화상자가 동시에 닫힙니다.

• 모델 치수의 위치와 해당 스케치 치수의 위치는 서로 잠겨 있지 않습니다. 서로 독립적입니다.

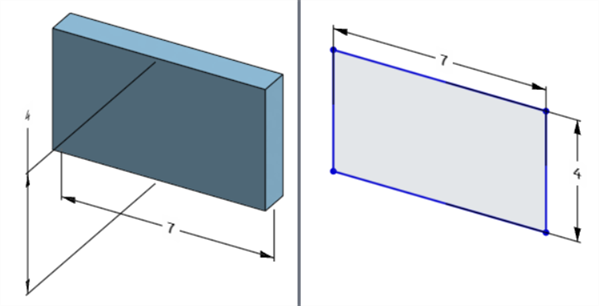

  모델의 폭 치수는 모델 아래쪽(왼쪽)이지만 스케치 위쪽(오른쪽)에 위치합니다.

• 재생성 일시 중지 모드에서는 모델의 치수를 편집하거나 삭제할 수 없습니다. 하지만 피처를 편집하거나 치수의 공차를 켜거나 끌 수는 있습니다. 변경 사항은 일시 중지된 재생성 배너에서 피처 재생성 및 종료 체크마크를 클릭한 후에 적용됩니다.

• 설정은 예상대로 작동합니다. 그러나 치수 컨텍스트 대화상자에서 치수가 설정되었음을 나타내는 주황색 점선 테두리로 둘러싸여 있지 않습니다. 설정된 스케치 치수는 편집할 수 없습니다.

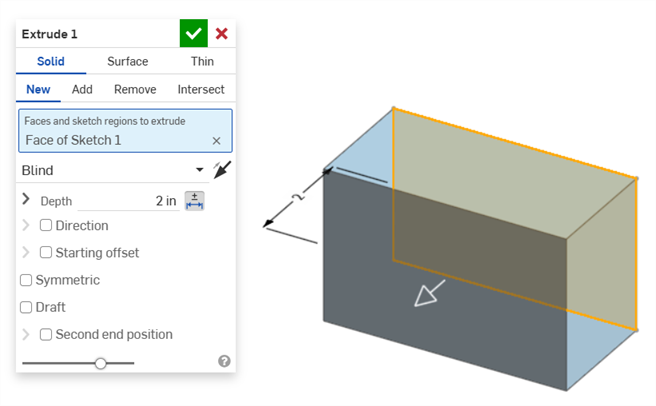

깊이 치수:

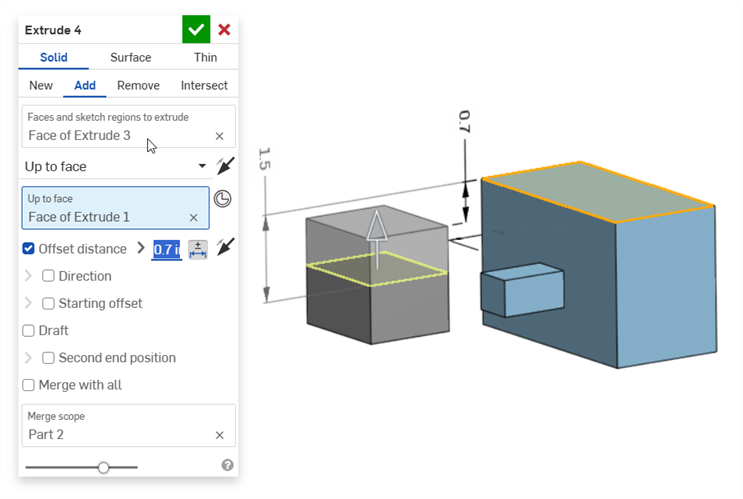

오프셋 거리 치수(합성 파트 포함):

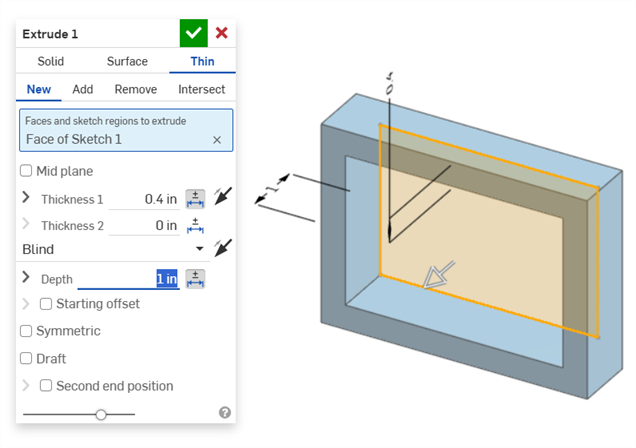

얇은 돌출(두께 1과 깊이 치수):

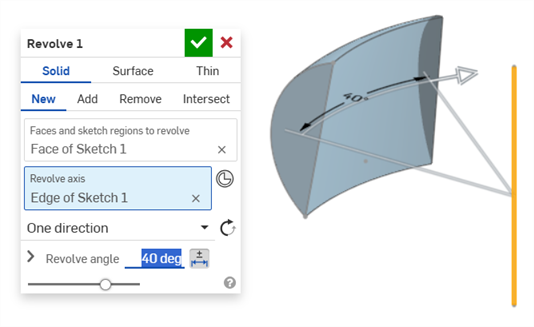

회전(회전 각도 치수):

회전(두께 1과 회전 각도 치수):

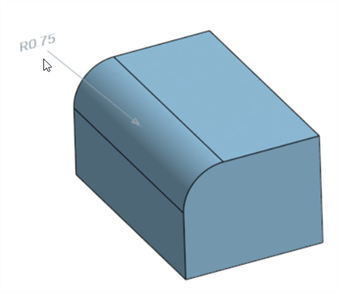

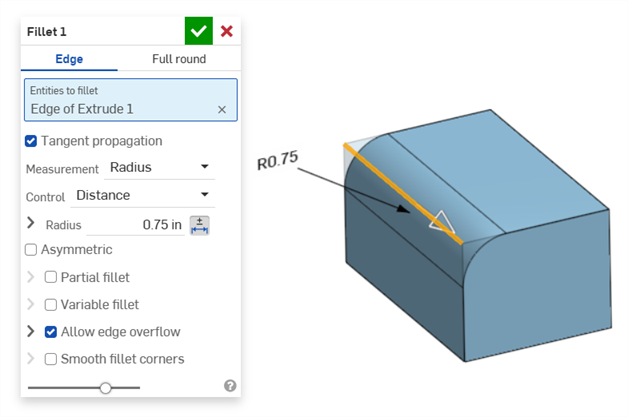

필렛(반지름 치수):

주석 도구 모음의 검사 테이블 필렛 치수 도구를 사용하여 피구동 필렛 치수를 생성합니다.

검사 패널의 치수 도구()는 항상 선형 또는 각도 기본 공차를 사용합니다. 이 도구를 사용하여 필렛 처리한 면을 치수를 지정하면 선형 기본 공차 유형이 적용됩니다. 따라서, 필렛 피처 대화상자에서 필렛 공차를 적용하거나(고정 구동 치수의 경우) 검사 패널에서 필렛 치수를 사용하는 것이 좋습니다(피구동 치수의 경우).

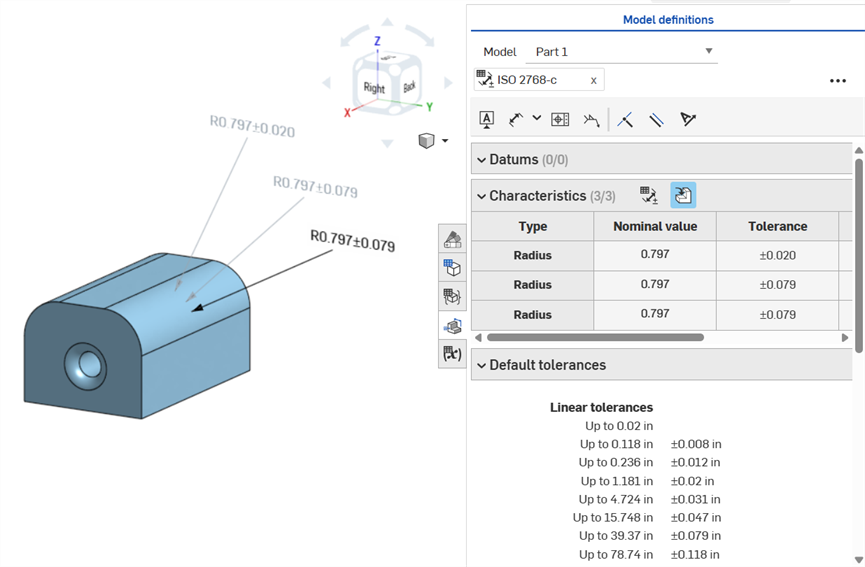

필렛 면 치수 지정: 시계 방향으로 설명: 치수 도구(피구동, 회색으로 표시), 필렛 치수 도구(피구동, 회색으로 표시), 필렛 피처의 반경 값 공차 설정(구동, 검은색으로 표시). 세 가지 치수는 모두 특성 테이블에 나열됩니다.

모따기는 면과 모서리 사이의 거리 대 각도 또는 거리 대 거리로 정의됩니다. 모따기 폭 치수는 모서리에서 가상 샤프까지의 거리로 지정됩니다. 가상 샤프 표시가 치수가 지정된 모서리에 표시되고, 점선 곡선이 포함됩니다.

• 접선 측정을 사용하는 경우에도 공차는 비활성화되지 않습니다. 특정한 경우, 특히 지정된 공차를 고려할 때 공차가 유용할 수 있기 때문입니다.

• 두 개의 모따기 측정값(두 개의 거리 또는 거리와 각도)이 사용되는 경우, 사용자는 두 측정값 모두에 대해 공차를 설정할 필요가 없습니다. 필요한 경우 하나의 매개변수에만 공차를 추가할 수 있습니다.

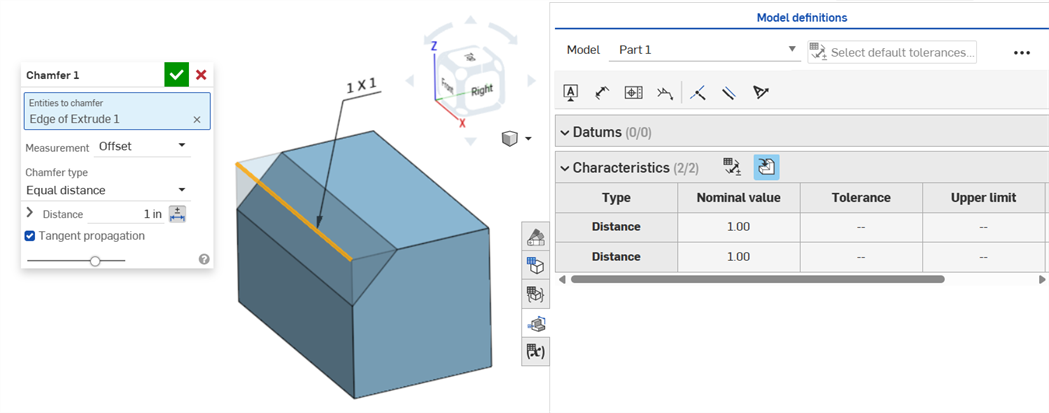

동일 거리 챔퍼 유형은 대화상자에 거리 공차 옵션이 하나만 있더라도 표에 반영되는 두 개의 거리 공차 값을 표시합니다.

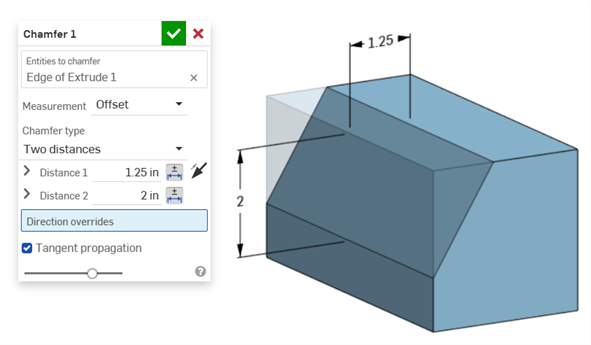

두 거리 예시:

거리 및 각도 예시:

모따기 작업으로 인해 거리가 변하는 경우(예: 모따기가 다른 원통에 수직으로 연결된 원통 면에 적용되는 경우)에는 측정 방법으로 접선을 선택하여 모서리를 따라 거리를 균일하게 만들어 보십시오.

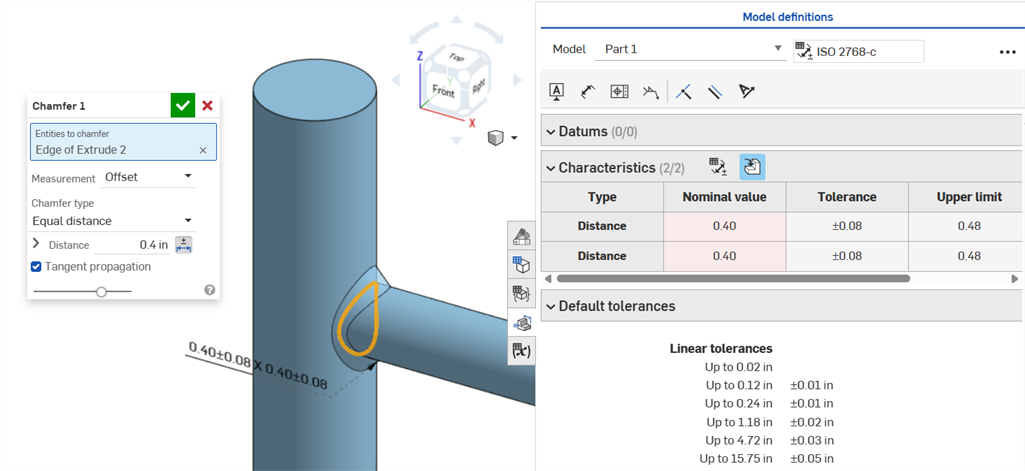

오프셋 측정을 사용하여 명목값 오류를 표시하는 불균일 모따기.

접선 측정을 이용한 균일 챔퍼 작업은 오류 없는 명목값을 산출합니다.

홀 피처에 공차를 설정하면 검사 테이블에 표시할 수 있습니다.

몇 가지 유의해야 할 사항은 다음과 같습니다.

• 홀 치수는 검사 테이블에서 행으로만 표시됩니다. 그래픽 영역에는 치수가 표시되지 않습니다. 이는 그래픽 영역에 치수 설명이 너무 많아 복잡해지는 것을 방지하기 위함입니다.

• 검사 테이블에 홀 치수를 표시하려면 먼저 파트에 다른 설명선(예: 기준)을 표시해야 합니다.

• 각 홀 피처별로 하나의 치수 세트(지름, 거리 및/또는 각도)만 표시됩니다. 패턴형 구홀이나 동일한 피처 내의 추가 홀은 별도로 치수가 표시되지 않습니다.

• 사용자 지정 팁 각도 치수는 현재 지원되지 않으며 검사 테이블에 행을 생성하지 않습니다.

• 교차 강조 표시 기능은 다음과 같이 작동합니다.

  • 홀의 양쪽 끝에 면이 없고 MBD에서 현재 모서리가 지원되지 않으므로 거리(깊이)는 교차 강조 표시되지 않습니다.

  • 지름, 거리(카운터보어 깊이), 각도(카운터싱크 각도)는 단일 면을 교차 강조 표시합니다.

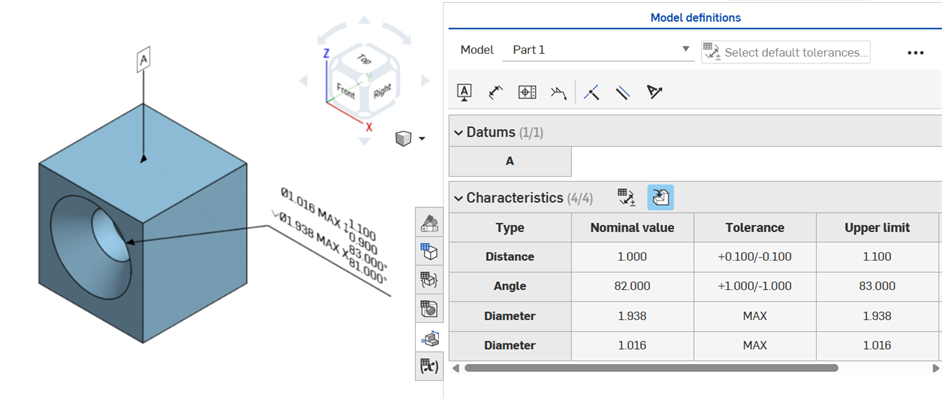

파트의 한 면에 기준을 추가하면 검사 테이블에서 홀 치수를 확인할 수 있습니다.

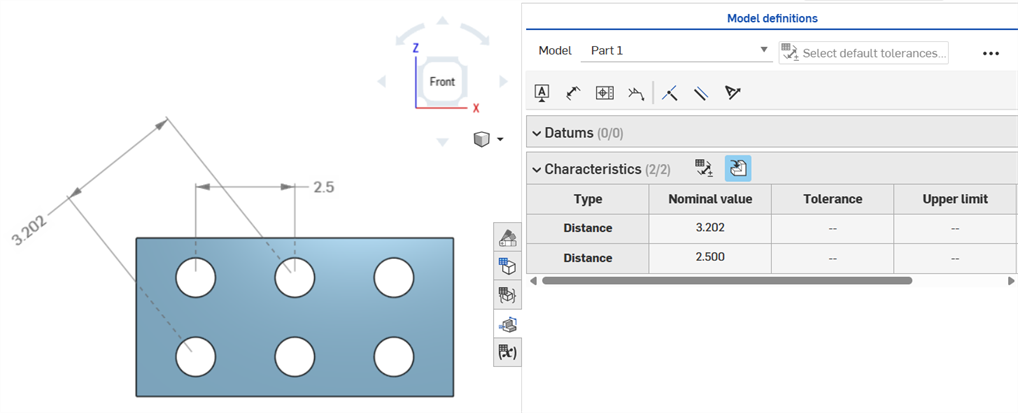

치수 도구()를 사용한 중심 원 사이의 축 거리 치수:

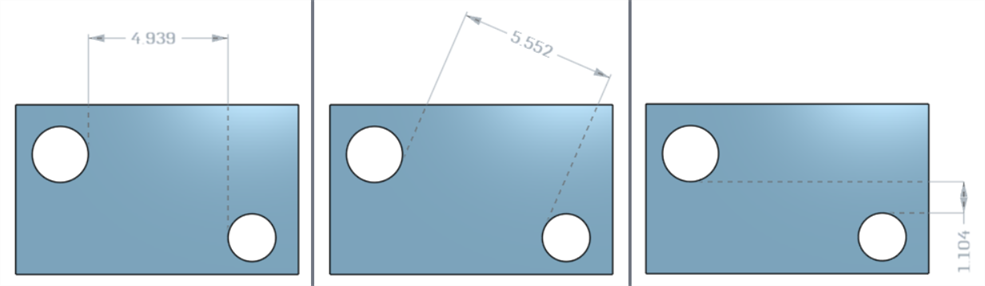

최소 치수 도구()를 사용한 두 원통형 면 사이의 최소 수평, 사선, 수직 치수:

원통과 모서리 사이의 최소 치수:

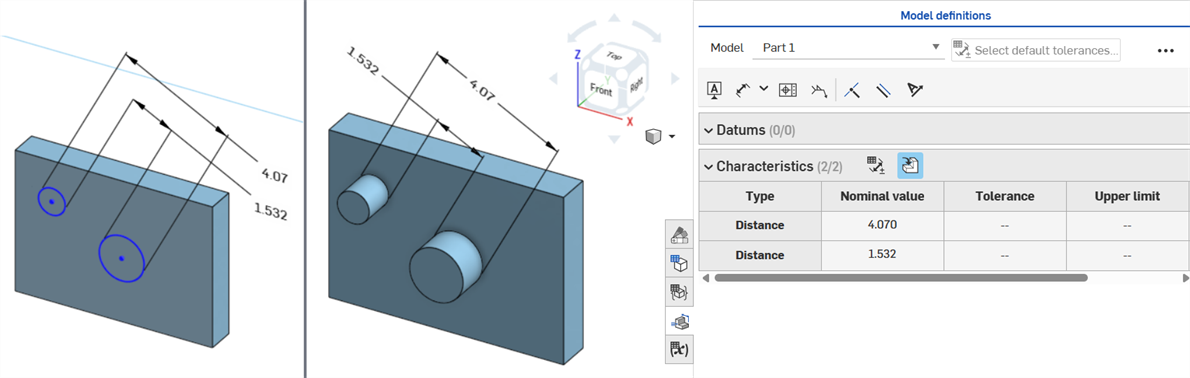

스케치에 추가된 최소 대각선 치수(왼쪽)는 파트가 생성된 후 특성 테이블(오른쪽)에 표시됩니다.

현재 스케치에서는 수평 및 수직 최소 치수를 생성할 수 없습니다.

최대 치수 도구()를 사용한 두 원통형 면 사이의 최소 수평, 대각선, 수직 치수:

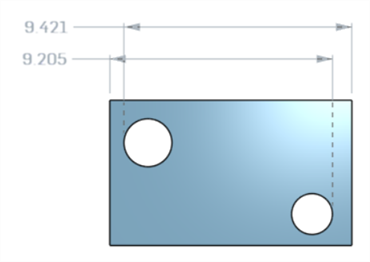

원통과 모서리 사이의 최대 치수:

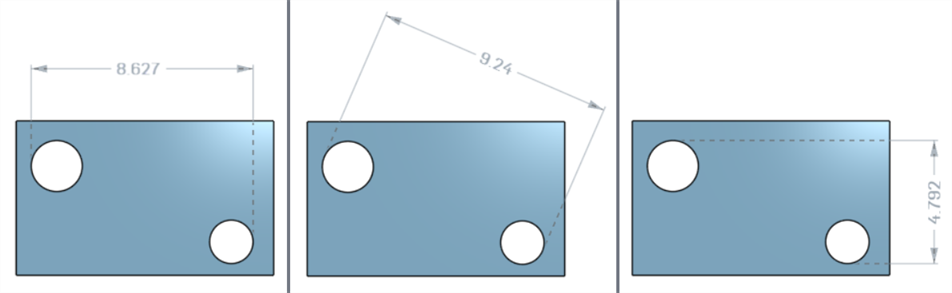

슬롯 내 호면 사이의 최대 수평, 사선, 수직 치수:

스케치에 추가된 최대 사선 치수(왼쪽)는 파트 생성 후 특성 테이블(오른쪽)에 표시됩니다.

현재 스케치에서는 수평 및 수직 최대 치수를 생성할 수 없습니다.

두께는 검사 테이블에서 거리 행으로 표시됩니다.

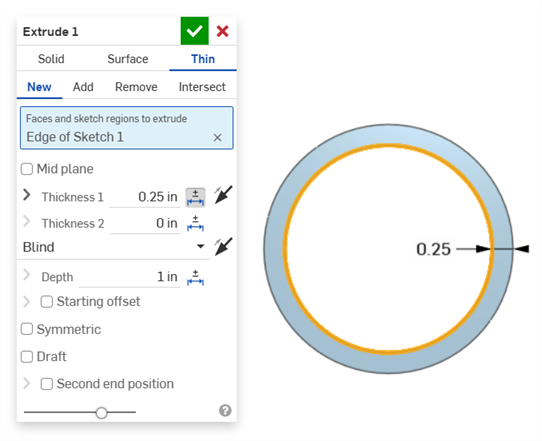

얇은 돌출(두께 1 치수):

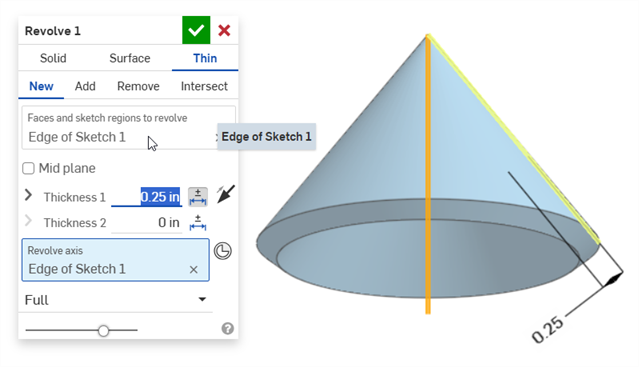

얇은 회전(두께 1 치수):

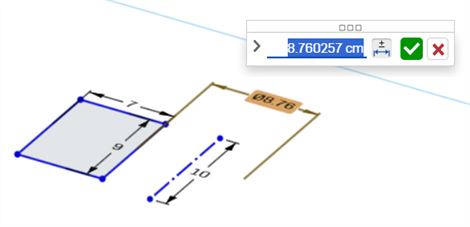

공차 사용 가능한 스케치 중심선 치수:

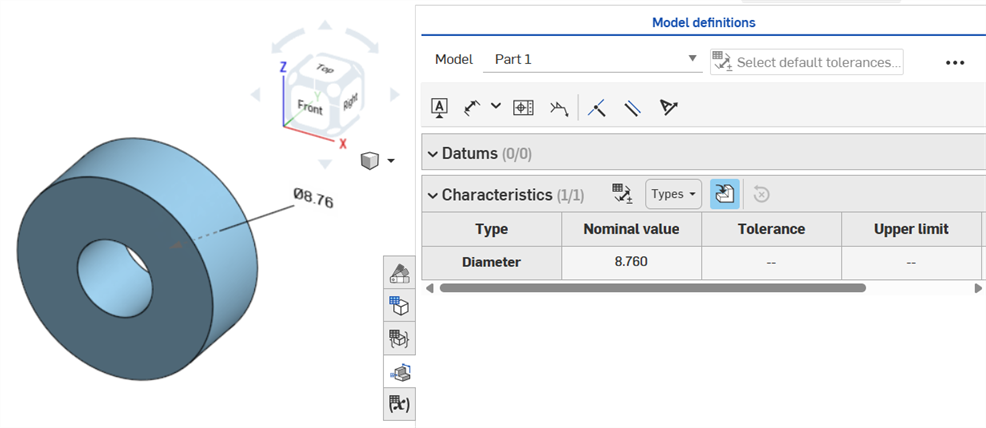

중심선을 스케치 형상의 회전축으로 사용하는 경우, 검사 테이블을 열면 지름 치수로 표시됩니다.
