물성치 정보 도구

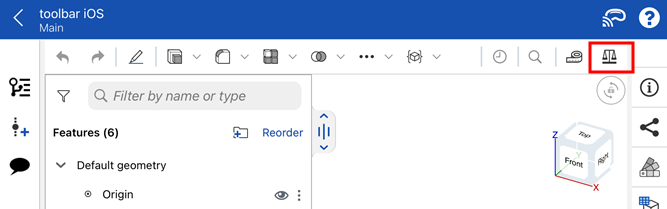

Onshape 물성치 정보 도구는 Part Studio와 어셈블리에서 사용할 수 있습니다. 데스크톱 인터페이스의 오른쪽 하단 모서리 또는 기본 모바일 툴바에서 물성치 정보 도구를 찾을 수 있습니다.
또는 이 도구를 사용해 속성을 재정의하고, 질량에 대해 자체 값을 입력할 수 있습니다.
속성은 추가 항목으로, 선택한 각각의 추가 파트에 대해 해당 속성이 대화상자(데스크톱) 또는 플라이아웃(iOS 및 Android)의 계산에 추가됩니다. 재질을 파트에 적용하면 해당 재질의 밀도가 물성치 및 단면 정보 대화상자/패널의 계산에 사용됩니다. 파트에 지정된 재질이 없을 경우, 계산에 사용되는 해당 파트의 수치가 없습니다(그리고 해당 효과의 대화상자/플라이아웃에 노트가 표시됨).
물성치 정보 계산의 결과는 근삿값입니다. 속성의 계산은 형상의 복잡성에 따라 정확도가 달라질 수 있습니다.
계산 변화 표시를 활성화하면 해당 값과 계산된 값의 하한 및 상한 경계 사이의 차이가 표시됩니다. 계산 변화 표시가 활성화되지 않으면 경계 없이 계산된 값이 표시됩니다. 값의 계산은 계산 변화 표시 확인란의 상태에 영향을 받지 않습니다.
파트 리스트(또는 그래픽 영역)에서 파트의 컨텍스트 메뉴를 통해 재질을 적용합니다.
Onshape’s Measure and Mass properties tools allow designers to initiate critical design checks. The Measure tool is available in Part Studios and Assemblies. It is also available on drawings in a limited capacity.
Select one or more faces, edges, or vertices for a quick measurement without activating the Measure tool. Click Show measure details. Specify the Measurement type. When left at Show all, results for each measurement type are shown. For a specific type, set this to another option, such as Position, Radius, or Min distance. Specify the units of measurement for both Length and Angle. Change units at any time.
Select entities to measure in the graphics area. The results differ depending on the selections. If more than 2 items are selected, Onshape displays the total surface area and length of the selections. Selecting faces adds to the total surface area, while selecting edges adds to the total length. Selecting 2 lines identifies whether lines are parallel to each other. Several measurements are available: Parallel distance, Maximum distance, and Minimum distance. Each measurement also indicates the distances between the selections along the world axes. Selecting two fillet faces displays the dimension between their parallel axes, the total area, and the minimum and maximum distances.
Quickly create a driven or measured variable by clicking the variable icon beside any measurement, including quick measurements. The variable's value updates if the corresponding measurement changes. See mass properties calculations for faces and parts in Part Studio and Assembly tabs. Click Display mass and section properties. Click the Part tab for part calculations using the density of assigned materials. If no material is assigned, the instances are not used in the calculations.
The mass of each instance, the total mass of multiple instances, or the entire Assembly is calculated. Additionally, the Volume, Surface area, Center of mass, and Mass moments of inertia are determined. Click the Face tab to show face calculations. Select a face, including section view faces, or coplanar selection of faces. The results display the Surface area, Perimeter, and both Area and Polar moments of inertia. The results of mass property calculations are approximate. Depending on geometric complexity, the accuracy of the property calculations may vary. Enable Show calculation variance when necessary. Select any resultant value in the Measure tool or Mass properties to copy the value and use it elsewhere. Clicking the value once displays and selects the numerical value to its full precision or all decimal places. Clicking it again shortens the precision to match the Workspace units setting.
-
To open the Mass and section properties dialog, click the small scale icon in the bottom-right corner of the interface.
- 파트 탭을 선택하여 전체 파트의 물성을 가져오거나 면 탭을 선택하여 단면 또는 면의 물성치 정보를 확인할 수 있습니다.
- 그래픽 영역에서 원하는 항목을 선택합니다.
- 계산을 무시하고 사용자 고유의 질량값을 입력하려면 왼쪽의 피처 또는 부품 목록에서 전체 파트 또는 어셈블리를 선택합니다.그런 다음 재지정 상자를 선택하고 원하는 값을 입력합니다. 새 값을 입력하면 적절한 재계산이 이루어집니다.
The center of mass is marked with on the model when the Mass and section properties dialog is open, as shown in the image above and in the image below.
교차 파트의 경우, 개개의 파트에 대한 모든 속성이 계산되어 함께 추가됩니다.
물성치 정보 대화상자는 다음의 정보를 제공하며, 도구에 표시된 대로 위에서 아래로 정보가 나타납니다.
- 측정할 파트/면/부품 - 그래픽 영역 또는 피처/부품 목록에서 면 또는 파트을 클릭하여 계산에 추가합니다.
- Select a mate connector, inferred or existing (optional), to calculate the moments of inertia more accurately (instead of to the common centroid of the selected parts):
- 재질이 적용된 모든 파트의 질량
- 선택한 모든 파트의 부피
- 선택한 모든 파트 또는 면의 표면적
- 선택한 모든 면의 둘레
- 재질이 적용된 모든 파트의 질량 중심
- 관성 모멘트:
- 선택한 파트/면의 공통 회전 중심을 기준으로 계산됨(Part Studio/어셈블리 원점 아님)
- 파트의 경우 지정된 재질의 밀도를 사용하여 계산합니다. 재질이 지정되지 않은 모든 선택된 파트는 계산에서 제외됩니다. 선택한 파트에 재질이 지정되지 않은 경우 계산이 수행되지 않습니다.
물성치 및 단면 속성대화상자에 표시된 정보를 사용하여 시스템의 다른 위치(예: 치수)에 값을 입력할 수 있습니다.
-
물성치 및 단면 속성 대화상자를 확장한 상태에서 값을 클릭하여 최대 정밀도를 확인하고 강조 표시합니다.
-
뷰를 기본 소수점 자리 설정의 값으로 전환하려면 다시 클릭합니다.
기본 바로가기 키를 사용하여 클립보드에 값을 복사합니다.
계산을 재정의하고 질량에 대해 자체 값을 입력하려는 경우, 왼쪽의 파트 목록에서 전체 어셈블리를 선택합니다. 그런 다음, 질량 재정의 상자에 체크마크를 표시하고 원하는 값을 입력하십시오. 새 값이 입력되면 적절한 재계산이 이루어집니다.
- 물성치 도구를 사용하려면 도구와 측정할 파트/면/부품을 선택하십시오. 파트/면을 먼저 선택한 다음 도구를 선택할 수도 있습니다.
- 한 번에 여러 파트/면을 선택할 수 있습니다.
- 그래픽 영역과 피처, 파트 및 부품 목록 모두에서 파트와 면을 선택할 수 있습니다.
물성치 정보 대화상자는 다음의 정보를 제공하며, 대화상자에 표시된 대로 위에서 아래로 정보가 나타납니다.
이 정보는 사용자가 통합문서에 대해 설정한 기본 단위로 나타납니다. 위의 이미지는 인치 단위(이 통합문서의 기본 단위)로 물성치 정보를 보여주고 있습니다.
통합문서의 기본 단위를 변경하려면 왼쪽 상단에서 통합문서 메뉴 아이콘을 탭하고 단위를 선택한 다음, 원하는 길이, 각도 및 질량 단위를 선택합니다.
- 측정할 파트/면/부품 - 선택한 개체의 목록을 보려면 누릅니다. 목록에서 항목을 왼쪽으로 살짝 밀면 삭제 옵션이 표시됩니다.
- 재질이 적용된 모든 파트의 질량
- 선택한 모든 파트의 부피
- 선택한 모든 파트 또는 면의 표면적
- 선택한 모든 면의 둘레
- 재질이 적용된 모든 파트의 질량 중심
- 관성 모멘트:
- 선택한 파트/면의 공통 회전 중심을 기준으로 계산됨(Part Studio/어셈블리 원점 아님)
- 파트의 경우 지정된 재질의 밀도를 사용하여 계산합니다. 재질이 지정되지 않은 모든 선택된 파트는 계산에서 제외됩니다. 선택한 파트에 재질이 지정되지 않은 경우 계산이 수행되지 않습니다.
한 번에 두 개 이상의 파트/면을 선택하면 파트/면의 결합된 속성이 계산됩니다. 교차하는 모든 파트/면에는 각 개별 전체 파트/면의 속성이 계산되고 합산됩니다.
계산을 무시하고 사용자 고유의 질량 값을 입력하려면 전체 파트, 면 또는 어셈블리를 선택한 다음 질량 재지정 상자를 선택하고 원하는 값을 입력합니다. 새 값을 입력하면 적절한 재계산이 이루어집니다.
- 물성치 정보 도구를 사용하기 위해 도구를 선택한 다음 파트를 선택하거나, 파트를 먼저 선택하고 도구를 선택할 수 있습니다.
- 한 번에 여러 파트/면을 선택할 수 있습니다.
- 그래픽 영역과 파트/피처/부품 목록 모두에서 파트와 면을 선택할 수 있습니다.
물성치 정보 대화상자는 다음의 정보를 제공하며, 대화상자에 표시된 대로 위에서 아래로 정보가 나타납니다.
이 정보는 사용자가 통합문서에 대해 설정한 기본 단위로 나타납니다. 위의 이미지는 인치 단위(이 통합문서의 기본 단위)로 물성치 정보를 보여주고 있습니다.
통합문서의 기본 단위를 변경하려면 왼쪽 상단에서 통합문서 메뉴 아이콘을 탭하고 단위를 선택한 다음, 원하는 길이, 각도 및 질량 단위를 선택합니다.
- 측정할 파트/면/부품 - 선택한 요소의 목록을 보려면 누릅니다. 목록의 요소를 왼쪽으로 살짝 밀면 삭제 옵션이 표시됩니다.
- 재질이 적용된 모든 파트의 질량
- 선택한 모든 파트의 부피
- 선택한 모든 파트 또는 면의 표면적
- 선택한 모든 면의 둘레
- 재질이 적용된 모든 파트의 질량 중심
- 관성 모멘트:
- 선택한 파트/면의 공통 회전 중심을 기준으로 계산됨(Part Studio/어셈블리 원점 아님)
- 파트의 경우 지정된 재질의 밀도를 사용하여 계산합니다. 재질이 지정되지 않은 모든 선택된 파트는 계산에서 제외됩니다. 선택한 파트에 재질이 지정되지 않은 경우 계산이 수행되지 않습니다.
한 번에 두 개 이상의 파트/면을 선택하면 파트/면의 결합된 속성이 계산됩니다. 교차하는 모든 파트/면에는 각 개별 전체 파트/면의 속성이 계산되고 합산됩니다.
계산을 무시하고 사용자 고유의 질량 값을 입력하려면 전체 파트, 면 또는 어셈블리를 선택한 다음 질량 재지정 상자를 선택하고 원하는 값을 입력합니다. 새 값을 입력하면 적절한 재계산이 이루어집니다.
