컨텍스트 내 모델링

동영상 예

컨텍스트 내 편집 단계

어셈블리 컨텍스트 내에서 Part Studio를 편집하는 작업은 어셈블리에서 시작됩니다.

어셈블리에서 하나 이상의 Part Studio에서 파트를 삽입하고 메이트와 관계식을 추가하거나 3축 매니퓰레이터를 사용하여 원하는 위치에 배치합니다.

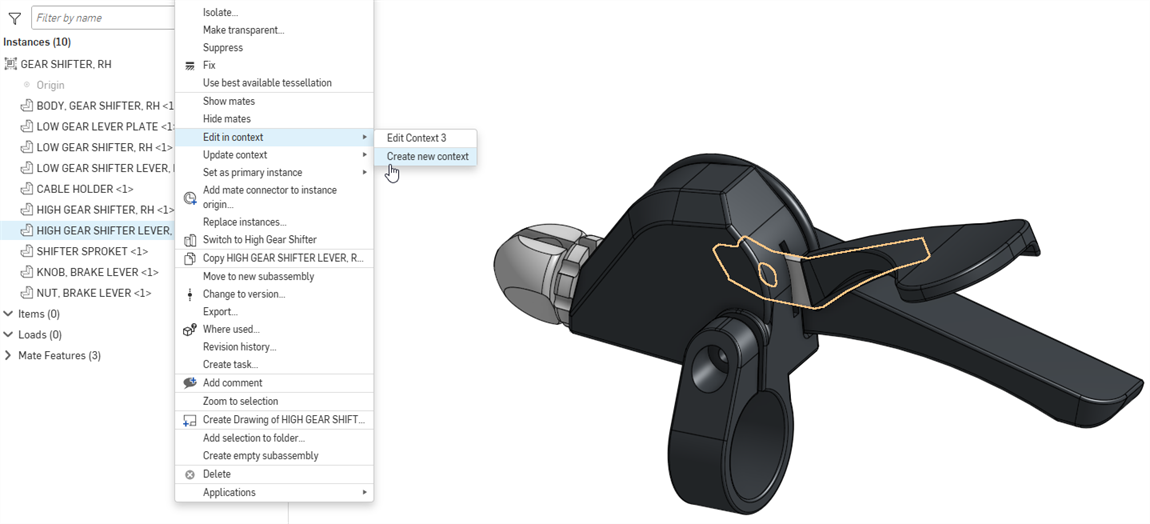

부품 목록 또는 그래픽 영역에서 편집하려는 파트 (기본 부품라고 함) 을 마우스 오른쪽 버튼으로 클릭하고 다음을 수행합니다.
1. 이 파트에 연관된 컨텍스트가 없으면 컨텍스트에서 편집을 선택합니다.
2. 이 파트에 이미 하나 이상의 연관된 컨텍스트가 있는 경우 기존 컨텍스트를 선택하거나 컨텍스트에서 편집 하위 메뉴에서새 컨텍스트 작성을선택합니다.

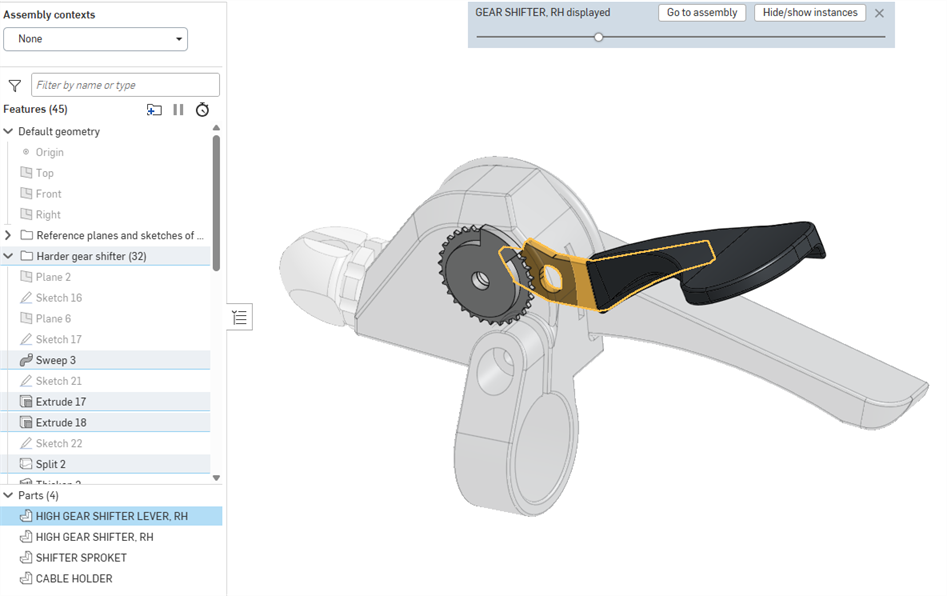

해당 파트가 포함된 Part Studio가 열립니다. 조립된 다른 파트들은 기본 부품을 중심으로 어셈블리와 동일한 공간적 관계를 유지하며 투명하게 표시됩니다. 어셈블리의 현재 뷰 방향, 확대/축소 비율 및 활성 단면도가 유지됩니다.
편집할 때 어셈블리의 다른 파트 (기본 부품 제외) 에서 참조점을 선택하면 다음과 같은 작업이 수행됩니다.
1. 어셈블리 컨텍스트 (스냅샷) 가 생성됩니다.
2. 컴포넌트의 모든 형상과 위치가 어셈블리에 캡처되고 정보는 어셈블리 컨텍스트 스냅샷에 저장됩니다.
3. 이 Part Studio에서 작성한 첫 번째 어셈블리 컨텍스트인 경우 스냅샷이 있는 Part Studio의 피처 리스트 위에 어셈블리 컨텍스트 목록이 작성됩니다.그렇지 않으면 현재 컨텍스트가 이 어셈블리 컨텍스트 목록에 추가됩니다.

예를 들어, 기본 부품을 어셈블리의 고스트 파트 축을 중심으로 회전하는 경우 고스트 파트의 축을 선택하면 해당 축이 컨텍스트의 참조점 역할을 하며 새 어셈블리 컨텍스트가 생성됩니다.

필요한 만큼 참조점을 사용할 수 있습니다 (선택한 참조점은 보라색으로 강조 표시됨).이러한 참조는 절대 손실되거나 손상되지 않으므로 파트에 장애가 발생할 염려가 없습니다.

필요에 따라 어셈블리의 면, 모서리 또는 파트를 참조하여 편집합니다.(자동으로 업데이트되는 것은 없으므로 원할 때 Part Studio 또는 어셈블리를 수동으로 업데이트할 수 있습니다(아래의컨텍스트 업데이트 참조).
또한 다양한 관절 위치에 동일한 어셈블리의 여러 컨텍스트를 작성하고 Part Studio 또는 어셈블리에서 컨텍스트를 수동으로 업데이트할 수 있습니다.둘 사이를 전환하고 이름을 바꿀 수도 있습니다.

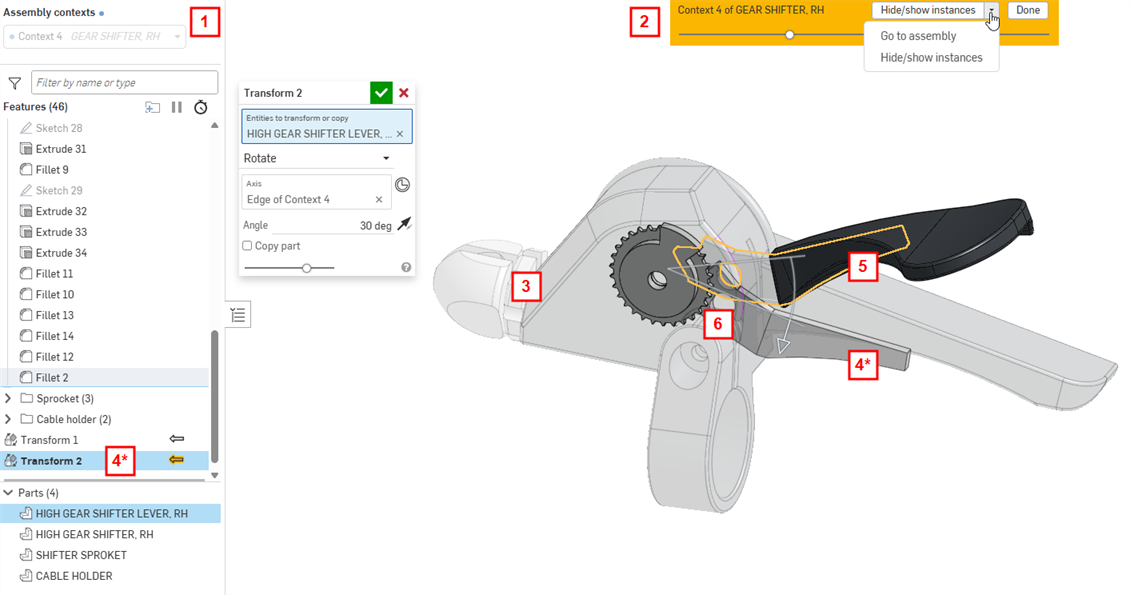

컨텍스트 내 편집 예제

1	이 Part Studio의 컨텍스트 개체 목록
2	어셈블리로 돌아가는 버튼 (어셈블리로 이동), 슬라이더를 사용하여 투명도에 표시된 파트의 불투명도를 높이거나 낮춥니다.
3	컨텍스트 편집이 시작된 시점의 어셈블리와 관련된 고스트 파트
4	어셈블된 파트의 라인을 참조하여 새로 생성된 피처 (변환) (그래픽 영역과 피처 리스트 모두에 표시됨)
5	컨텍스트에서 편집할 경우, 원하는 수만큼 어셈블리의 파트에 대한 참조를 만들 수 있습니다. 해당 참조는 절대 손실되거나 손상되지 않으므로 파트가 실패할 염려가 전혀 없습니다.
6	변환 피처에 사용된 고스트 파트의 참조선

편집이 끝나면 다음의 방법으로 어셈블리로 돌아갈 수 있습니다.
1. 그래픽 영역의 맨 위에서 어셈블리로 이동을 클릭합니다.
2. 창 맨 아래에서 어셈블리 탭을 선택합니다.
3. 빈 공간을 마우스 오른쪽 버튼으로 클릭하고 어셈블리로 이동을 선택합니다.

이제 어셈블리에서 편집 내용을 볼 수 있습니다.

예

메인 어셈블리에 표시된 가위와 핸들은 별도의 Part Studio에서 정의됩니다.블레이드와 리미트 플레이트가 서로 맞지 않음을 알 수 있습니다.

별도의 Part Studio에서 정의된 시어 및 핸들을 보여주는 컨텍스트 내 예시

돌출 피처에 대해 블레이드를 기준점으로 사용해 곡면까지 돌출합니다.

컨텍스트 내에서 편집할 파트를 선택하는 컨텍스트 내 예시

어셈블리로 돌아가(어셈블리로 이동 클릭), 거기서 편집 내용을 확인하십시오.

면까지 돌출하는 방법의 예

디자인 의도가 처음에 명확하게 설정된 경우, 모든 파트가 단일 Part Studio에서 디자인되었을 수 있습니다. 이 예는 다른 Part Studio의 파트를 사용해 어셈블리가 이미 구축된 것으로 가정하므로, 컨텍스트 내 편집이 가장 좋은 옵션이 됩니다.

파트의 컨텍스트 내 편집 후 컨텍스트 내 예시

컨텍스트 내에 Part Studio 생성 어셈블리 도구로 어셈블리의 현재 컨텍스트를 사용하여 새 Part Studio를 생성할 수 있습니다.

컨텍스트에서 Part Studio 만들기 어셈블리 도구를 통해 어셈블리의 현재 컨텍스트를 사용하여 새 Part Studio를 만들 수 있습니다.

Tips

언제든지 피처 리스트 위의 어셈블리 컨텍스트 목록에서 없음을 선택하여 컨텍스트를 해제하고 연관되지 않은 편집을 수행할 수 있습니다.
Parts created without referencing the part being edited in context are not automatically inserted into the Assembly.
가장 좋은 방법은 의미 있는 이름으로 즉시 컨텍스트 이름을 변경하는 것입니다. 단일 Part Studio에 대해 여러 개의 컨텍스트 객체가 생성될 수 있습니다.
다음의 경우 컨텍스트 내에서 편집하고 기본 컨텍스트를 선택합니다.
- 형상 릴레이션을 더 추가해야 합니다.
- 기존 형상 릴레이션을 편집해야 합니다.
컨텍스트 내에서 편집하고 기존 컨텍스트를 선택하려면: 컨텍스트 메뉴를 열고 편집하려는 기존의 컨텍스트 이름을 선택한 다음, “컨텍스트 내 편집”을 선택합니다.
If there are multiple contexts, when a context is selected from the Assembly contexts dropdown at the top left, the features associated with the context are indicated by the in context arrow icon highlighted in yellow. In the example below, when Context 1 is selected from the dropdown, the Extrude 2 feature's arrow icon is highlighted yellow, indicating it is associated with this context. When Context 2 is selected from the dropdown, the Extrude 3 feature's arrow icon is highlighted yellow.
컨텍스트 부품의 구성을 변경하려면 컨텍스트 메뉴를 열고 구성 변경 (아래 첫 번째 이미지 참조) 을 선택합니다.그러면 어셈블리 탭에서 컨텍스트 부품 세트의 구성을 변경할 수 있는 구성 변경 대화상자가 열립니다 (아래 두 번째 이미지 참조).변경 내용을 확인하려면 Enter 키를 누릅니다.컨텍스트 구성의 확인된 변경 사항을 나타내는 파란색 풍선 메시지가 나타납니다 (아래 세 번째 이미지 참조).
컨텍스트 파트를 숨기거나 표시하려면 컨텍스트 메뉴를 열고 컨텍스트 파트 숨기기/표시를 선택합니다(아래 첫 번째 이미지 참조). 그러면 컨텍스트 파트 숨기기/표시 대화상자가 열리고, 여기서 눈 모양 아이콘을 사용해 어셈블리 파트를 필터링하고 표시 여부를 전환할 수 있습니다(아래 두 번째 이미지 참조).

컨텍스트에서 메이트 커넥터를 숨기거나 표시하고 선택할 수도 있습니다.
Part Studio에서 하나 이상의 컨텍스트 파트를 숨기려면 그래픽 영역에서 숨기려는 파트를 선택한 다음, 마우스 오른쪽 버튼을 클릭하고 컨텍스트 메뉴에서 컨텍스트 파트 숨기기를 선택합니다(아래 첫 번째 이미지 참조). 컨텍스트 뷰를 원래 표시 상태로 복원하려면 컨텍스트 메뉴에서 컨텍스트 뷰 상태 복원을 클릭합니다(아래 두 번째 이미지 참조).
In the same way that the assembly's current active section view is preserved when editing the Part Studio in context, the reverse is also true; if the user creates a section view in the in context Part Studio and then returns to the assembly, the section view is preserved in the assembly.

컨텍스트 업데이트

컨텍스트를 생성한 후에는 변경을 수행하고, 원하는 경우 Part Studio 또는 어셈블리에서 해당 컨텍스트를 업데이트하도록 선택할 수 있습니다. 이로써 해당 변경으로 어셈블리의 업데이트를 원치 않는 한, 어셈블리에 영향을 주지 않으면서 Part Studio의 컨텍스트 내에서 작업할 수 있습니다. 이는 어셈블리 내의 컨텍스트를 변경할 경우에도 마찬가지입니다. 어셈블리에 변경을 수행한 다음, Part Studio로 전환하고 거기서 컨텍스트를 업데이트하여 해당 변경 내용을 볼 수 있습니다. 업데이트는 절대 자동으로 적용되지 않습니다.

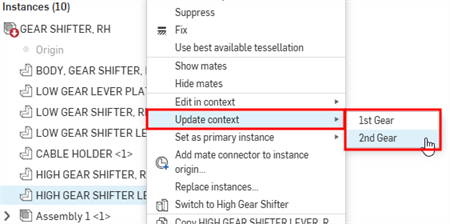

어셈블리에서 컨텍스트를 업데이트하려면 컨텍스트에서 편집한 파트를 선택하고 마우스 오른쪽 버튼을 클릭한 다음컨텍스트 업데이트를 선택합니다. 그런 다음 업데이트하려는 컨텍스트를 선택합니다.

컨텍스트 메뉴 업데이트 옵션

To update a Context in a Part Studio: Select the Context in the Assembly context list, click 가로 줄임표 아이콘 and then Update context:

컨텍스트 메뉴 업데이트 옵션

업데이트 알림

While in the context, if a change is made to a feature on which the context is based, a filled blue circle icon appears next to the Assembly contexts label at the top left, and any context in the dropdown menu (shown in the first image below). For example, if an extrude is applied to a part prior to, and on which the context relied, you will see the icon. In the Assembly, this icon is visible next to the in context part and any subfolder to which it belongs, along with a tooltip to indicate the update is available and for which contexts (shown in the second image below). If there are more than three contexts, the tooltip indicates the first two contexts with "and more" as a suffix.

컨텍스트를 업데이트해야 함을 나타내는 파란색 원 어셈블리에서 컨텍스트 업데이트 원 아이콘의 예

예

아래의 원래 컨텍스트는 일직선의 자주색 블레이드를 사용해 생성되었습니다.

일직선(자주색) 블레이드를 사용한 몇몇 원래 컨텍스트의 예

그리고 나서 곡선 모서리를 갖도로 블레이드가 편집되었습니다.

곡선 모서리를 갖도록 이전에 편집된 일직선 블레이드의 예

어셈블리에서 (한계 플레이트의) 컨텍스트 업데이트를 선택하여 곡면 블레이드로 시어를 업데이트합니다. 한계 플레이트가 블레이드의 곡면까지 돌출되어 있으므로 업데이트 시, 한계 플레이트가 새로운 곡면 블레이드의 곡면까지 재계산됩니다.

새로 업데이트된 블레이드의 예

명명된 위치를 따르십시오

어셈블리 컨텍스트를 명명된 위치에 연결할 수 있습니다. 이렇게 하면 어셈블리를 변경하지 않고도 Part Studio에서 여러 컨텍스트를 순차적으로 업데이트할 수 있습니다. 명명된 위치의 뷰 또는 형상이 변경되지 않는 한 컨텍스트는 최신 상태를 유지합니다.

In the Assembly contexts area above the Feature List, click the three-dot button ( 가로 줄임표 아이콘 ). Select Follow position and choose the current position or named position to associate with the context.

선택된 명명된 위치에 따라 컨텍스트가 적용됩니다.

여러 컨텍스트에서 Part Studio 편집

이 예는 두 개의 컨텍스트를 가진 Part Studio를 보여줍니다. 이 중 하나는 닫힌 위치의 볼 밸브를 나타내고, 다른 하나는 열린 위치의 볼 밸브를 나타냅니다. 최종 디자인에 열린 위치와 닫힌 위치에 대한 중지 지점이 포함되도록 각 컨텍스트에서 중지 지점이 모델링됩니다.

Part Studio에서 닫힌 위치의 볼 밸브, 컨텍스트:

여러 컨텍스트에서 Part Studio를 편집하는 예

Part Studio에서 열린 위치의 볼 밸브, 컨텍스트:

여러 컨텍스트에서 Part Studio를 편집하는 예

Part Studio에서 중지 메커니즘의 최종 디자인:

여러 컨텍스트에서 Part Studio를 편집하는 예

기본 파트 설정

컨텍스트 내 파트에 대한 기본 파트는 컨텍스트 내 파트를 편집할 때 생성되고, Part Studio에서는 피처 옆, 어셈블리 목록에서는 파트 옆의 단색 화살표로 나타납니다. 기본 파트는 Part Studio에 고스트 어셈블리를 배치하기 위한 고정 파트(컨텍스트에서 편집 명령에 선택한 파트)를 정의합니다. 다른 모든 어셈블리 구성요소는 해당 기본 파트과 관련하여 Part Studio에 나타납니다.

언제든지 컨텍스트의 기본 파트를 변경할 수 있으며, 특히 기본 파트가 손상되거나 누락된 경우 이와 같이 할 수 있습니다.

어셈블리에서 파트를 선택합니다.
메뉴를 마우스 오른쪽 버튼으로 클릭하여 액세스하고, 설정을 <컨텍스트 이름> > 기본 인스턴스로 차례로 선택합니다.

The new primary instance is marked with a solid arrow 단색 화살표 아이콘 in the Parts list, and the previous primary instance (if present) is marked with a dashed arrow 점선 화살표 아이콘 .

컨텍스트의 기본 인스턴스는 컨텍스트의 고스트 파트로 표시되지 않습니다.

컨텍스트 이름 바꾸기

컨텍스트 개체는 생성될 때 기본 이름이 지정됩니다. 혼동을 피하기 위해 생성될 때 사용된 의미 있는 이름으로 각 컨텍스트의 이름을 변경하십시오.

컨텍스트 개체를 포함하는 Part Studio에서:

어셈블리 컨텍스트 목록(피처 리스트 위에 위치)에서, 드롭다운에서 컨텍스트를 선택합니다.
Click the that becomes active when the Context name is selected.
이름 바꾸기를 선택합니다.
Type a new name and press Enter or click .

편집할 작업공간 선택

한 작업공간에서 작업하고 버전에서 파트를 수행할 때 컨텍스트 내에서 편집을 선택하면 편집할 작업공갑 선택 대화상자가 열립니다(변경할 수 없는 버전에서 파트를 편집할 수 없으므로). 이렇게 하면 파트를 편집할 특정 작업공간을 선택할 수 있습니다.

편집할 작업공간을 선택하는 예

대화상자에서 컨텍스트에서 편집할 특정 작업공간(이 경우 메인 또는 B2)을 선택합니다.

컨텍스트에서 편집 나가기

Use this command when you want to end an edit in context session.

While editing in context in the Part Studio, right-click either in the white graphics area or on the part being edited and select Exit edit in context. Or, click the Done button in the gold banner at the top of the graphics area:

컨텍스트에서 편집을 종료하는 방법의 예
