스케치 도구

선, 코너 직사각형, 중심점 사각형, 중심점 원, 3점 원, 접 원호, 3점 호, 스플라인, 점, 보조선 등 Part Studio에서 스케치를 생성할 때 사용되는 스케치 툴바의 도구.

스케치 도구: 데스크톱

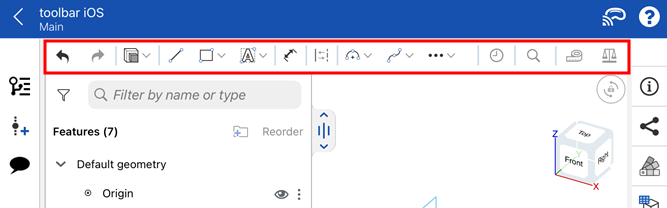

스케치 툴바

다음의 경우 스케치 툴바가 나타납니다.

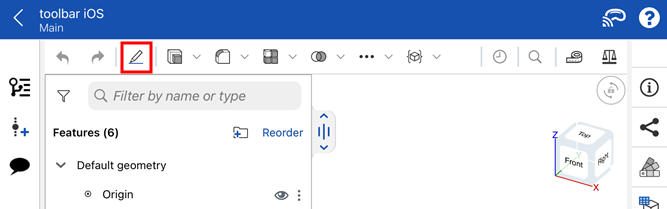

피처 툴바에서 새 스케치 만들기 도구를 클릭하여 새로운 스케치를 만듭니다.
편집을 위해 기존 스케치를 엽니다.

여기에는 귀하가 생성한 3D 피처 또는 파트로부터 2D 스케치를 생성하는 데 필요한 모든 도구가 포함되어 있습니다.

도구 아이콘 옆의 작은 화살표는 드롭다운 메뉴를 나타냅니다.

드롭다운 메뉴 아이콘

그룹을 나타내는 화살표 아래의 아이콘은 이전에 선택한 그룹의 마지막 도구입니다.
스케치 툴바에서 돌출 또는 회전에 액세스할 때 열려 있는 스케치가 수락되고 해당 대화상자가 닫힙니다. 이 때, 모든 영역이 자동으로 선택된 상태로 피처 대화상자(돌출 또는 회전)가 열립니다.

(스케치 대화상자가 열려 있는) 활성 스케치에서 S 키로 스케치 단축키 툴바에 액세스합니다.

스케치 단축키 툴바

Onshape 계정 기본 설정 페이지를 통해 스케치 바로가기 툴바를 사용자 지정합니다.

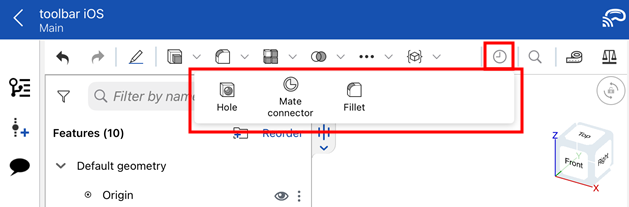

파트 스튜디오, 어셈블리 또는 피처 스튜디오의 툴바를 사용자 지정하는 방법을 자세히 알아보려면 툴바 및 통합문서 메뉴를 참조하십시오.

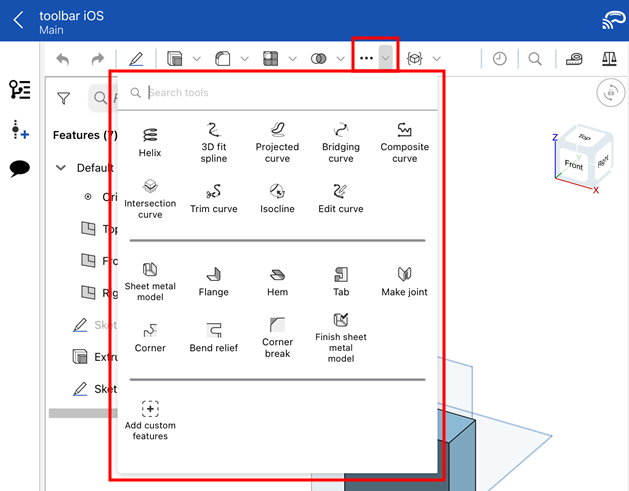

커브 툴 컬렉션

곡선은 표면 처리 도구 외에도 표면의 기본 구성 요소를 만드는 데 사용됩니다.

여기에는 커브 피처 툴 컬렉션이 나열되어 있습니다.이 목록은 전체 목록이 아닙니다. 곡선을 조작할 때 추가 피처 도구를 사용할 수 있습니다.

스케치 도구 - 선, 모서리 직사각형, 중심점 직사각형, 중심점 원, 3점 원, 접선 호, 3점 호, 스플라인, 점 및 Part Studio에서 스케치를 작성하는 데 사용되는 구성 등과 같은 스케치 툴바의 도구입니다.
나선 - 원추형 또는 원통형 면, 메이트 커넥터의 단일 축 또는 z축 또는 원형 모서리를 사용하여 나선을 생성합니다.
3D 맞춤 스플라인 - 일련의 정점을 통해 3D 맞춤 스플라인을 작성합니다. 곡선을 생성합니다. 이 곡선은 파트 목록의 곡선 아래에 나열됩니다.
투영된 곡선 - 두 스케치를 투영하여(두 스케치 옵션) 또는 면에 곡선을 투영(곡선과 면 사이 옵션)하여 곡선을 생성합니다.
브리징 커브 - 두 점, 꼭지점 또는 메이트 커넥터를 연결하는 곡선을 만듭니다. 결과 곡선은 피처 리스트과 파트 목록에 나열됩니다.
복합 곡선 - 여러 모서리를 하나의 곡선으로 표시합니다. 인접한 모서리, 스케치 요소 및 기타 곡선을 여러 개 선택합니다. 인접하지 않은 모서리를 선택하면 커브가 여러 개 생성될 수 있습니다. 각 커브에 대한 선택은 해당 버텍스에서 만나야 합니다. (곡선은 파트 > 곡선 목록에 나열됩니다.)
교차 곡선 - 두 개 이상의 표면 또는 면이 교차하는 지점에 곡선을 생성합니다. 선택 항목이 교차해야 합니다.
커브 자르기 - 거리나 경계 요소까지 커브를 자르거나 연장합니다.
등경사선 - 경사면에 등경사선을 생성합니다. 등경사선은 면의 참조 정의에 비해 일정한 경사가 있는 위치의 면을 따라 이어집니다. 결과 등경사선은 피처 리스트과 파트 목록에 나열됩니다.
오프셋 커브 - 주변 면의 모서리를 오프셋하여 새 커브를 생성, 확장 및/또는 분할합니다.
아이소파라메트릭 커브 - 면이나 표면을 따라 U 또는 V 방향으로 이어지는 부드러운 곡선을 만듭니다.
곡선 편집 - 스케치 요소나 곡선을 선택하여 기존 곡선을 편집하여 단순화된 근사치를 적용하고, 차수를 높이고, 제어 곡선 꼭지점을 재배치하거나, 2D 평면으로 평면화합니다.
