어셈블리 탭의 어셈블리 목록에는 어셈블리에 정의된 모든 파트 부품, 그룹, 메이트 커넥터, 메이트 및 관계식 목록이 포함됩니다. 컨텍스트 메뉴를 사용하여 이러한 요소에 대한 작업을 수행할 수 있습니다.
어셈블리 탭의 어셈블리 목록에는 어셈블리에 정의된 모든 파트 부품, 그룹, 메이트 커넥터, 메이트 및 관계식 목록이 포함됩니다. 컨텍스트 메뉴를 사용하여 이러한 요소에 대한 작업을 수행할 수 있습니다.
어셈블리 목록에서 개체를 찾으려면 그래픽 영역에서 해당 항목을 클릭하면 됩니다. 목록이 선택한 개체로 자동으로 스크롤되어 해당 개체가 강조 표시됩니다(아래 이미지에서 파란색 화살표로 표시됨). 선택한 개체가 목록에서 확장되지 않으면 그래픽 영역에서 개체를 마우스 오른쪽 마우스로 클릭하고 목록의 항목으로 이동을 선택합니다. 항목이 이미 표시되고 목록에서 확장된 경우, 메뉴 명령이 제공되지 않습니다.

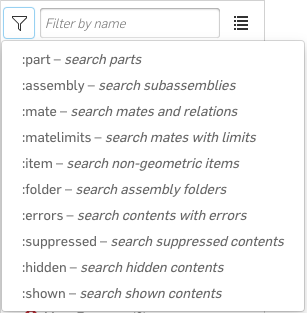

또는 필터 상자에서도 검색할 수 있으며, 다음의 글자를 포함하는 피처 목록에 필터링할 이름의 일부를 입력하면 됩니다.
부분 피처 이름 또는 다른 필터 유형을 입력하여 일치하는 어셈블리 콘텐츠를 표시합니다. 추가 컨트롤의 경우, 특수 명령(맨 앞에 콜론 :이 옴)을 사용하거나 필터 아이콘을 클릭해서 필터를 선택하십시오.
- :part - 파트 필터링, 선택적으로 이름별로 필터링
- :assembly - 어셈블리 필터링, 선택적으로 이름별로 필터링
- :mate - 메이트 필터링, 선택적으로 이름별로 필터링
- :matelimits - 하나 이상의 한계가 적용된 메이트만 필터링합니다(선택적으로 이름별로 필터링).
- :item - 비기하학 아이템 필터링, 선택적으로 이름별로 필터링
- :folder - 폴더 필터링, 선택적으로 이름별로 필터링
- :errors - 오류별로 필터링
- :suppressed 제외되어 표시된 내용 필터링
- :hidden 숨겨진 내용 필터링
- :shown 표시된 내용 필터링
필터를 조합해 다음과 같이 보다 자세한 결과를 얻을 수 있습니다.
-
:mate :errors - 오류가 있는 모든 메이트 찾기, 선택적으로 메이트 이름을 포함
-
:part :hidden - 숨겨진 모든 파트 찾기, 선택적으로 파트 이름을 포함하여 재정의
어셈블리 목록을 사용하는 방법은 여러 가지가 있습니다.
- 부품 어셈블리에 삽입된 모든 파트 인스턴스를 나열합니다.부품 번호가 괄호 안에 이름별로 나열되고 부품 번호가 표시됩니다. <2>.예를 들어, 어셈블리에 두 번 삽입된 파트(하우징)는 하우징<1> 및 하우징 <2>으로 표시됩니다. Part Studio에서 파트 이름을 변경하면 해당 변경 내용이 어셈블리에도 반영됩니다. 이 기능이 켜져 있는 경우 부품의 파트 번호, 리비전 및 상태 속성도 오른쪽의 부품 목록에 표시됩니다. 이 기능을 켜려면 페이지 오른쪽 상단에 있는 사용자를 클릭하고 내 계정을 클릭한 다음 기본 설정을 클릭하십시오. 어셈블리 설정 섹션에서 디스플레이 부품 목록 속성 옆의 확인란을 선택합니다.
- 메이트 피처에는 다음이 포함됩니다.
- 메이트 커넥터 - 파트에 지정된 지점으로, 어셈블리에 파트의 위치를 설정하는 데 사용됩니다.
- 메이트 - 두 메이트 커넥터 사이의 자유도를 지정합니다.
- 그룹 - 함께 단단히 그룹화된 파트.
Assembly list Context menu
Right-click on the instance in the Assembly list to access the context menu:
-
Properties - Opens the Part properties dialog (for viewing and editing properties) for the currently selected instance or Assembly.
-
Edit - Only available from a Part Studio instance that is inserted rigid. Allows you to edit the Part Studio instance. See Editing an inserted rigid Part Studio.
-
Show/Hide instance list properties - Accessible from the Assembly context menu, this shows or hides the part numbers, revision, and state properties in the assembly list:
-
Rename - Allows you to rename the currently selected Assembly.
-
Add exploded view - Available from the Assembly context menu, this creates a new exploded view in the Assembly. See Creating exploded views for more information.
-
Release - Opens the Select Release Workflow where you can initiate a new Release for the currently selected Assembly. See Release management for more information.
-
Expand/Collapse all - Available from the Assembly context menu, expands or collapses all items in the Assembly list.
- Hide/Show - To more easily view parts and their Mate connectors, you have the ability to hide parts that may obscure other parts. Right-click on the instance in the Feature list and click Hide, or hover over the instance name and click the .
-
Hide other instances - Hides all Assembly instances except the currently selected instance.
-
Hide all instances - Hides all instances in the Assembly.
-
Isolate - Opens the Isolate dialog, with the currently selected instance isolated from the others. All other instances become transparent. See Isolating parts for more information.
-
Make transparent - Opens the Make transparent dialog. This is the opposite of the Isolate command. The currently selected instance is made transparent. This is useful if you need to see a part that is occluded visually by another part or parts, in order to perform some task. See Making parts transparent for more information.
- Mate limit indicator - If a Mate has one or more applied limits, the Mate limit indicator icon is visible to the right of the Mate in the Mate Features list. View which Mates in the list have limits applied, without the need to open the associated Mate dialog.
- Suppress - Suppress a mate, part instance, or subassembly through the Feature list context menu or the context menu available on the feature in the graphics area. When a part or assembly is suppressed, all mates associated with that part or assembly become inactive.
- Fix - Fix a part in place, right-click on the instance name and click Fix. (To remove the fix, right-click again and click Unfix.) When an instance is fixed, this icon appears beside it in the list: . When a subassembly has a fixed part, this icon appears beside it in the list: .
-
Use best available tessellation / Use automatic tessellation setting - Toggles between best available tessellation and automatic tessellation settings. See the Tips section below and Specifying tessellation quality of parts for more information.
-
Check interference - Detect and view the interference between instances in an Assembly. See Interference detection for more infromation.
-
Replace instances - Opens the Replace instance dialog where you can replace the currently selected instance. See Replace instance for more information.
-
Edit in context - Opens the currently selected instance where it can be edited in context. See Modeling in context for more information.
-
Add mate connector to instance origin - Adds a Mate connector to the instance's origin (the origin from the instance's Part Studio). When added, the Mate connector dialog opens, where you can further edit the Mate connector. When accepted, the Mate connector is listed under the Mate features list.
-
Switch to [Part Studio] - Switches to the Part Studio from which the currently selected instance is derived.
-
Copy [Part] - Copies the currently selected instance.
-
Add to named positions - Adds the subassembly to a new Named position.
-
Lock/follow position to - Locks the current subassembly to the current position or follows the subassembly to a named position (if one exists). When enabled, mate positions for the subassembly are frozen, thereby improving performance of the top level assembly by reducing the subassembly's mate solve and regeneration times. See Lock current subassembly position or follow to a subassembly's named position for more information.
-
Change configuration - switch the subassembly to a different configuration, if one exists. See Configurations.
-
Move to new subassembly - Moves the currently selected instance to a new subassembly.
-
Dissolve subassembly - Dissolving a subassembly (or multiple subassemblies at once) moves all subassembly instances and their mate connections from the subassembly into the parent assembly. The subassembly tab is not deleted, but is now empty. See Dissolve subassembly.
-
Change to version - Opens the Reference manager where you can update the currently selected instance to a new version. See Updating references for more information.
-
Export - Opens the Export dialog, where you can export (download) the currently selected instances and/or Assemblies into a file (or individual files) on your device. See Exporting files for more information.
-
Where used - Opens the Where used panel, where you can view in which other Part Studios, Assemblies, and Drawings the current instance or Assembly is used. See Where used for more information.
-
Revision history - Opens the Revision history for the currently selected instance or Assembly.
-
Create task - Opens the Create task dialog where a new task can be assigned and related to the currently selected instance or Assembly. See Monitoring releases and tasks for more information.
-
Add comment - Opens the Comments panel where you can add a comment to the currently selected instance or Assembly. See Comments for more information.
-
Zoom to selection - Zooms into the currently selected instance.
-
Create drawing of [Part] - Opens a new Drawing tab with the instance ready to be placed on the drawing. See Drawings for more information.
-
Expand selected - Expands the currently selected subassembly or folder in the Assembly list, so that all subassembly or folder content is visible.
-
Collapse selected - Collapses the currently selected subassembly or folder in the Assembly list, so only the top level subassembly or folder instance is visible.
-
Add selection to folder - Adds the currently selected instance to a folder. If no folder exists the Folder name opens where a new folder can be created.
-
Create empty subassembly - Creates a new empty subassembly in the Assembly list.
-
Delete - Deletes the currently selected instance.
피처 리스트에 있는 파트 부품 이름 또는 서브 어셈블리 이름을 드래그하여 목록의 새 위치로 이동합니다.
부품 목록의 상단에서 어셈블리 이름(아래와 같이 파란색 화살표의 오른쪽에 표시)을 클릭해서 전체 어셈블리를 선택할 수 있습니다.
- You can also right-click on the Assembly name in the Instances list to open a context menu:
컨텍스트 메뉴를 통해 다음과 같은 작업을 수행할 수 있습니다.
- 속성 - 선택한 아이템의 속성을 편집합니다.
- 이름 바꾸기 - 선택한 아이템의 이름을 변경합니다.
- 간섭 확인 - 어셈블리의 파트가 다른 파트를 방해하지 않는지 확인합니다.
- 도면 생성 - 선택한 아이템에 대한 Onshape 도면을 생성합니다.
- 분해도 추가 - 어셈블리의 분해도를 생성합니다.
- 내보내기 - 선택한 아이템을 내보냅니다.
- 릴리스 - 선택한 아이템에 대한 릴리스 후보자를 생성합니다.
- 리비전 히스토리 - 선택한 항목의 리비전 히스토리를 확인합니다. 리비전 히스토리가 없을 경우, 해당 효과에 대한 메시지가 표시됩니다.
- 설명 추가 - 선택한 아이템에 설명을 추가하고 설명에서 태그를 지정합니다.
- 서브 어셈블리 또는 파트를 마우스 오른쪽 버튼으로 클릭하여 컨텍스트 메뉴에 액세스할 수 있습니다.
이 메뉴에서 수행할 수 있는 작업 중 하나는 서브 어셈블리 또는 파트를 복사하여 그래픽 영역에 붙여 넣는 것입니다.
- 어셈블리에 오류가 있을 경우, 부품 목록에서 빨간색 아이콘과 함께 표시됩니다(아래 참조).
오류가 발생한 위치를 확인하려면 오류의 왼쪽에 있는 드롭다운 화살표를 클릭합니다.
오류에 대한 자세한 정보를 보려면 해당 오류 위로 커서를 가져가십시오.
Click the Instances and mates icon on the right side of the Assembly list (shown below, to the left of the red arrow) to collapse the list entirely. Click on the icon again to reopen the list.
Assembly list folders

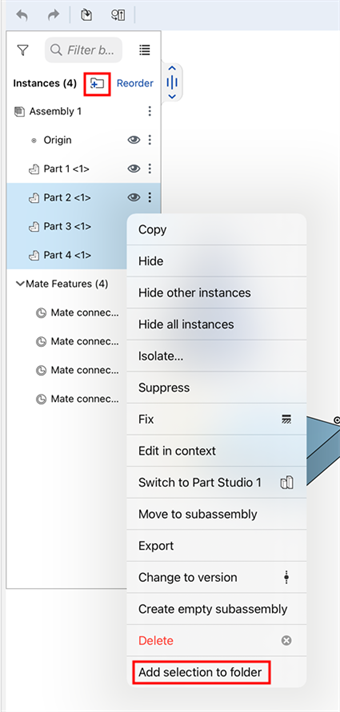

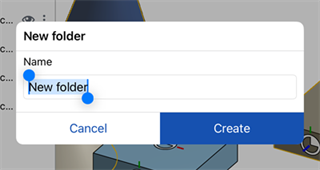

Create folders within the Assembly list by clicking on the New folder icon. This opens the Folder name dialog. Provide a name for your folder, and this empty folder is added beneath the Assembly list. You can also create nested folders by creating a new folder while inside an existing one.
폴더 생성 및 조작은 데스크톱에서만 수행할 수 있습니다. 그러나 iOS 및 Android에서 폴더를 보고, 열고, 닫을 수는 있습니다.
Select a part or multiple parts, then drag and drop them into the new folder. The part count (in brackets) to the right of the folder name is updated.
Right-click on the folder to access a list of additional options:
-
Rename - Allows you to rename the folder directly in the Assembly list.
-
Hide/Show - Hides or shows all instances in the folder.
- Hide other instances - Hides all instances NOT in the selected folder.
- Hide/Show all instances - Hides or shows all instances in the Assembly list.
- Isolate - Shows only the parts in the selected folder; all other instances in the assembly remain visually present for reference, but muted in color and unavailable for selection .
- Make transparent - Makes all parts in the selected folder transparent to allow you to see a part that is visually occluded.
-
Suppress - Suppress all part instances within the folder. When a part is suppressed, all mates associated with that part or assembly become inactive.
-
Delete - Deletes the folder. All parts in the folder are deleted.
-
Expand/Collapse selected - Expands or collapses the selected folder.
-
Unpack folder - Sends all parts up to the root of the Assembly and removes (deletes) the folder.
You can move folders to other locations within the Assembly list by drag-and-dropping the folder to its new location.
Mates and mate connectors
Create folders within the Mate Features list by selecting one or more Mates or Mate connectors and clicking on the New folder icon at the top of the Assembly list. Alternatively, right click on one ore more Mates or Mate connectors and click Add selection to folder (shown in the first image below). Using either method, the Folder name dialog opens (shown in the second image below). Provide a name for your folder, and this empty folder is added to the Mate Features list (shown in the third image below). Any time you hover over a mate or Mate connector, you see read-only information about the mate or Mate connector. To edit the mate or Mate connector, double-click it in the list.
You cannot create nested folders in the Mate Features list.
폴더에 메이트 또는 메이트 커넥터를 추가하려면 해당 항목을 선택한 다음, 피처 리스트로 드래그해서 폴더 이름 위에 놓아 폴더에 저장합니다. 폴더 이름 오른쪽의 폴더 수(괄호 안)가 업데이트됩니다.
To move a Mate or Mate connector out of a folder, select it, then drag it from the folder and drop it above or below the folder, or drop it above or below any other items in the Mate Features list. You can also drop it on another folder name to move it from one folder to another.
To move a folder, select it, then drag it from one location to another in the Mate Features list (above or below Mate Feature list items). Like Mates and Mate connectors, folders cannot be moved outside the Mate Features list.
추가 옵션을 보려면 폴더를 마우스 오른쪽 버튼으로 클릭하십시오.
-
Rename - Allows you to rename the folder directly in the Mate Features list.
-
Hide/Show - Hides or shows the folder and all its contents. Mates and Mate connectors in the folder are hidden.
-
Suppress - Suppress all Mates and Mate connectors in the folder. All Mates and Mate connectors in the folder become inactive.
-
Delete - Deletes the folder and all its contents. All Mates and Mate connectors in the folder are deleted.
-
Unpack folder - Sends all Mates and Mate connectors up to the root of the Mate Features list and removes (deletes) the folder.
다음 표에는 어셈블리 목록 아이콘과 해당 설명이 나와 있습니다. 어셈블리 목록에 있는 각 메이트 및 피처에는 해당 라벨 왼쪽에 아이콘이 있습니다. 이들 아이콘은 아래에서 다루지 않습니다.
아이콘 | 설명 |
어셈블리 및 부품 아이콘 | |
어셈블리 또는 서브 어셈블리를 나타냅니다. | |
부품을 나타냅니다. | |
부품을 가져옴(파생)을 나타냅니다. | |
구성된 부품을 나타냅니다. | |
구성된 어셈블리 또는 서브 어셈블리를 나타냅니다. | |
고정(강체) 어셈블리 아이콘 | |
어셈블리가 원점에 고정됨을 나타냅니다. | |
메이트 제한 표시기. 해당하는 메이트에 하나 이상의 제한이 적용되었음을 나타냅니다. | |
해당 부품이 제 위치에 고정됨을 나타냅니다. | |
서브 어셈블리에 고정된 부품이 포함됨을 나타냅니다. | |
부품이 고정되지 않고 자유도를 가졌음을 나타냅니다. | |
어셈블리 또는 서브 어셈블리의 모든 부품이 고정됨(완전 강체)을 나타냅니다. | |
구성된 어셈블리 또는 서브 어셈블리의 모든 부품이 고정됨(완전 강체)을 나타냅니다. | |
Indicates a subassembly is either locked to the current top level assembly position or follows the subassembly's named position (if one exists). See Lock current subassembly position or follow to a subassembly's named position for more information. | |
연결된 통합문서 아이콘 | |
(릴리스 관리 워크플로우에서) 릴리스된 아이템을 나타냅니다. | |
참조 업데이트를 나타냅니다. 참조 업데이트 아이콘 및 해당 의미의 전체 목록은 참조 업데이트를 참조하십시오. | |
컨텍스트 내 아이콘 | |
컨텍스트 내 상태에서 일차 부품을 나타냅니다. | |
활성 컨텍스트 내 상태 내에서 일차 부품을 나타냅니다(여러 개의 컨텍스트 내 상태가 존재하는 경우). | |
컨텍스트 내 상태에서 이전의 일차 부품(존재하는 경우)을 나타냅니다. | |
추가 아이콘 | |
해당하는 어셈블리 목록 아이템을 표시하거나/숨깁니다. | |
어셈블리 또는 서브 어셈블리에 대해 테셀레이션이 활성화됨을 나타냅니다. | |
어셈블리 오류를 나타냅니다. |
- 어셈블리 부품을 다른 부품 안으로(또는 밖으로) 끌어다 놓거나, 최상위 수준으로 드래그합니다.
- 어셈블리 파트를 마우스 오른쪽 버튼으로 클릭하면 재구성 명령을 포함해 추가 작업을 수행할 수 있습니다.
- 새 하위 어셈블리로 이동하여 새 어셈블리 탭을 만들고 이 어셈블리를 거기에 자동으로 삽입합니다.
- 빈 하위 어셈블리 만들기 - 이 어셈블리 탭에 비어 있는 하위 어셈블리를 만들고, 새 (비어 있는) 어셈블리 탭을 만듭니다. 구성하는 어셈블리가 무엇이든지 새 어셈블리 탭이 자동으로 원래 어셈블리 탭에 생성된 어셈블리에 삽입(업데이트)됩니다.
- 테셀레이션 품질을 개선하거나 테셀레이션 품질을 낮춰 성능을 개선합니다. - 컨텍스트 메뉴를 사용하여 다음을 수행할 수 있습니다. 사용 가능한 최상의 테셀레이션을 사용하세요 부품의 렌더링 품질을 개선하고 반대로 자동 테셀레이션 설정 사용 시스템이 균형 잡힌 성능을 위해 테셀레이션 품질을 선택할 수 있도록 하기 위함입니다.이는 Part Studios에서도 다음을 통해 명시될 예정입니다. 모양새 편집기.
테셀레이션 품질이 파트 스튜디오에서 결정된 다음, 어셈블리에서 사용된다는 점을 유념하십시오. 어셈블리는 필요한 경우, 성능을 향상시키기 위해 더 낮은 품질의 테셀레이션을 사용할 수 있으나, 절대 파트 스튜디오에 설정된 것보다 높은 품질을 사용하지 않습니다.
테셀레이션이 설정된 파트 또는 어셈블리는 부품 목록에서 이 아이콘 으로 나타납니다. 예:
-
When there are zero degrees of freedom between all parts in an Assembly, and one of the parts is fixed, the Assembly automatically becomes rigid, as indicated by the rigid icon (outlined in the first image below). When that rigid Assembly is a subassembly inside a top-level Assembly, the rigid icon appears specifically for that subassembly (as shown in the second image below):
-
When a subassembly or instance is not fixed in the Assembly it is currently placed in, it is indicated by the degrees of freedom icon to the right of the subassembly or instance:
대형 어셈블리 안에 강체 하위 어셈블리가 존재하면 어셈블리 성능이 개선될 수 있습니다.
비강체 서브어셈블리 및 서브어셈블리 내의 부품은 자유도 정보를 표시하지 않습니다.
어셈블리 탭의 어셈블리 목록에는 어셈블리에 정의된 모든 파트 부품, 그룹, 메이트 커넥터, 메이트 및 관계식 목록이 포함됩니다. 컨텍스트 메뉴를 사용하여 이러한 요소에 대한 작업을 수행할 수 있습니다.
- 부품 목록 핸들을 탭하여 부품 목록을 기본 넓이로 엽니다.
- 핸들을 터치하고 수직 또는 수평으로 드래그하여 부품 목록의 크기(높이나 너비)를 설정합니다.
- 핸들을 탭하면 부품 목록이 닫힙니다. 다시 탭하면 이전에 설정된 넓이로 부품 목록이 열립니다.
- 필터 아이콘을 탭해서 부품 검색 필터를 엽니다:
필터를 탭해서 켭니다. X를 사용하여 이 필터 대화상자를 닫은 다음, 검색 필드를 사용해 선택한 필터 내에서 이름별로 검색을 수행합니다.
부품 목록이 열려 있을 때 작업공간은 계속 활성 상태입니다.
어셈블리 목록을 사용하는 방법은 여러 가지가 있습니다.
- 부품에는 어셈블리에 삽입된 모든 파트 부품이 인스턴스이 나열됩니다. 이름과 괄호 <2> 안에 부품 번호가 나열되어 있습니다. 예를 들어, 어셈블리에 두 번 삽입된 파트(하우징)는 하우징 <1> 및 하우징<2> Part Studio에서 파트 이름을 변경하면 해당 변경 사항이 어셈블리에도 반영됩니다. 이 피처가 켜져 있으면 부품의 파트 번호, 리비전 및 상태 속성도 오른쪽 부품 목록에 나타납니다. 이 피처를 켜려면 통합문서 페이지의 계정 드롭다운으로 이동하여 내 계정을 클릭한 다음 기본 설정을 클릭하세요. 어셈블리 설정 섹션에서 부품 목록 속성 표시 옆의 확인란을 선택합니다.
- 메이트 피처에는 다음이 포함됩니다.
- 메이트 커넥터 - 파트에 지정된 지점으로, 어셈블리에 파트의 위치를 설정하는 데 사용됩니다.
- 메이트 - 두 메이트 커넥터 사이의 자유도를 지정합니다.
- 그룹 - 함께 단단히 그룹화된 파트.
- 릴레이션 - 메이트 사이의 자유도를 구속합니다.
- 다음과 같은 방법으로 파트 및 메이트 기능을 사용할 수 있습니다.
- Hide/Show - To more easily view parts and their Mate connectors, you have the ability to hide parts that may obscure other parts. Tap on the overflow menu icon to the right of the instance in the Instance list and tap Hide, or tap the .
- 고정 - 파트를 제자리에 고정하고, 파트 이름 오른쪽에 있는 오버플로 메뉴 아이콘을 탭한 다음 고정을 탭합니다. (고정을 제거하려면 오버플로 메뉴를 다시 탭하고 고정 해제를 탭하십시오.)
- 제외하고 보기 - 파트 목록 오버플로 메뉴 또는 그래픽 영역의 피처에서 사용 가능한 컨텍스트 메뉴를 통해 메이트, 파트 파트 또는 하위 어셈블리를 숨깁니다(제외하고 보기). 파트 또는 어셈블리를 제외하고 표시할 경우, 해당 파트 또는 어셈블리와 관련된 모든 메이트가 비활성화됩니다.
- 드래그 - 파트 목록에 있는 파트 파트 이름이나 하위 어셈블리 이름을 목록의 새 위치로 이동합니다. 파트 목록의 오른쪽 상단에 있는 편집을 탭한 다음, 아이콘을 터치하고 드래그하여 이동하고자 하는 파트나 하위 어셈블리의 오른쪽으로 드래그합니다.
- 서브 어셈블리 또는 파트 옆에 있는 3개 점 메뉴를 클릭하여 컨텍스트 메뉴에 액세스할 수 있습니다.
이 메뉴에서 수행할 수 있는 작업 중 하나는 서브 어셈블리 또는 파트를 복사하여 그래픽 영역에 붙여 넣는 것입니다.
- 어셈블리 부품을 다른 부품 안으로(또는 밖으로) 끌어다 놓거나, 최상위 수준으로 드래그합니다.
- 또한 어셈블리 파트를 탭하여 선택한 다음 두 손가락 탭을 사용하거나 컨텍스트 메뉴 아이콘(3개의 세로 점)을 탭하여 컨텍스트 메뉴를 불러와 재구성 명령 등 추가 작업을 수행할 수 있습니다.
- 새 하위 어셈블리로 이동하여 새 어셈블리 탭을 만들고 이 어셈블리를 거기에 자동으로 삽입합니다.
- 새 하위 어셈블리를 생성하여 이 어셈블리를 이 동일한 어셈블리에 다시 재삽입합니다.
어셈블리 탭의 어셈블리 목록에는 어셈블리에 정의된 모든 파트 부품, 그룹, 메이트 커넥터, 메이트 및 관계식 목록이 포함됩니다. 컨텍스트 메뉴를 사용하여 이러한 요소에 대한 작업을 수행할 수 있습니다.
- 부품 목록 핸들을 탭하여 부품 목록을 기본 넓이로 엽니다.
- 부품 목록 경계의 하단 오른쪽 모서리를 터치하여 드래그해서 부품 목록의 크기(높이 또는 너비)를 설정합니다.
- 핸들을 탭하면 부품 목록이 닫힙니다. 다시 탭하면 이전에 설정된 넓이로 부품 목록이 열립니다.
- 필터 아이콘을 탭해서 부품 검색 필터를 엽니다:
필터를 탭해서 켭니다. X를 사용하여 이 필터 대화상자를 닫은 다음, 검색 필드를 사용해 선택한 필터 내에서 이름별로 검색을 수행합니다.
부품 목록이 열려 있을 때 작업공간은 계속 활성 상태입니다.
어셈블리 목록을 사용하는 방법은 여러 가지가 있습니다.
- 부품에는 어셈블리에 삽입된 모든 파트 부품이 나열됩니다. 이 목록은 괄호 안의 부품 번호 <2>와 함께 이름별로 나타납니다. 예를 들어, 어셈블리에 두 번 삽입된 파트(하우징)은 하우징 <1>과 하우징 <2>로 나열됩니다. 파트 스튜디오에서 파트의 이름을 변경한 경우, 해당 변경 내용이 어셈블리에도 반영됩니다.
- 메이트 피처에는 다음이 포함됩니다.
- 메이트 커넥터 - 파트에 지정된 지점으로, 어셈블리에 파트의 위치를 설정하는 데 사용됩니다.
- 메이트 - 두 메이트 커넥터 사이의 자유도를 지정합니다.
- 그룹 - 함께 단단히 그룹화된 파트.
- 릴레이션 - 메이트 사이의 자유도를 구속합니다.
- 다음과 같은 방법으로 파트 및 메이트 기능을 사용할 수 있습니다.
- Hide/Show - To more easily view parts and their Mate connectors, you have the ability to hide parts that may obscure other parts. Tap on the overflow menu icon to the right of the instance in the Instance list and tap Hide, or tap the .
- 고정 - 파트를 제자리에 고정하고, 파트 이름 오른쪽에 있는 오버플로 메뉴 아이콘을 탭한 다음 고정을 탭합니다. (고정을 제거하려면 오버플로 메뉴를 다시 탭하고 고정 해제를 탭하십시오.)
- 제외하고 보기 - 파트 목록 오버플로 메뉴 또는 그래픽 영역의 피처에서 사용 가능한 컨텍스트 메뉴를 통해 메이트, 파트 파트 또는 하위 어셈블리를 숨깁니다(제외하고 보기).
- 드래그 - 파트 목록에 있는 파트 파트 이름이나 하위 어셈블리 이름을 목록의 새 위치로 이동합니다. 파트 목록의 오른쪽 상단에 있는 아이콘을 탭한 다음, 아이콘을 터치하고 드래그하여 이동하고자 하는 파트나 하위 어셈블리의 오른쪽으로 드래그합니다.
- You can click the three-dot menu next to a subassembly or part to access the context menu.
One of the actions you can perform from this menu is to copy and paste a subassembly or a part into the graphics area.
Another action you can perform from this menu is to update the currently selected instance to a new version. See Updating references for more information.
- 어셈블리 부품을 다른 부품 안으로(또는 밖으로) 끌어다 놓거나, 최상위 수준으로 드래그합니다.
- 또한 어셈블리 파트를 탭하여 선택한 다음 두 손가락 탭을 사용하거나 컨텍스트 메뉴 아이콘(3개의 세로 점)을 탭하여 컨텍스트 메뉴를 불러와 재구성 명령 등 추가 작업을 수행할 수 있습니다.
- 새 하위 어셈블리로 이동하여 새 어셈블리 탭을 만들고 이 어셈블리를 거기에 자동으로 삽입합니다.
- 새 하위 어셈블리를 생성하여 이 어셈블리를 이 동일한 어셈블리에 다시 재삽입합니다.
