사용 위치(Where Used) 명령을 사용하면 특정 파트나 어셈블리를 사용 중인 어셈블리와 도면 또는 Feature Studio를 사용 중인 통합문서 버전을 검색할 수 있습니다. 이는 생산 과정에서 파트나 어셈블리를 변경해야 하고 해당 변경의 파급 효과를 이해해야 할 때 특히 유용합니다. 필요한 변경으로 인해 영향을 받을 수 있는 다른 어셈블리 또는 도면을 알아야 할 경우 변경하기 전에 사용 위치 명령을 사용하여 모든 어셈블리 또는 도면을 찾습니다.

이 기능은 현재 엔터프라이즈 계정 사용자 및 프로페셔널 계정 사용자에게만 제공됩니다. 프로페셔널 계정의 경우, 사용 위치 데이터는 (공유를 통해) 여러 Company 및 소유자에게 분산될 수 있고 사용자는 공유된 통합문서(및 데이터)에 대한 액세스 권한만 갖습니다.

작동 방식

사용 위치 명령을 시작하면 Onshape 에서 버전이 지정된 어셈블리 또는 버전이 지정된 도면에서 버전이 지정된 파트 (또는 어셈블리) 이 사용되는 위치를 포함한 결과를 반환합니다.OnShap은 항상 최신 (최신) 에서 가장 오래된 버전/개정판으로 결과를 반환합니다.버전이 지정된 파트나 어셈블리가 포함되지 않은 어셈블리와 도면은 결과에 포함되지 않습니다.

인터페이스의 두 위치에서 사용 위치 명령을 시작할 수 있습니다.

• 문서 페이지의 검색 결과 목록에서 파트나 어셈블리를 선택하고 오른쪽에 있는 사용 위치 아이콘을 선택합니다.

• 문서 내의 Part Studio 또는 어셈블리에서 그래픽 영역의 파트 이름이나 파트를 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴에서 사용 위치를 선택합니다. 쉐이프 상 먼저 선택한 파트의 현재 버전에 대한 정보를 필터링하고 표시합니다. 필터를 변경하여 선택한 파트의 다른 버전이나 리비전에 대한 결과를 얻을 수 있습니다. 파트 또는 어셈블리는 통합문서 패널에서 사용 위치를 엽니다.

사용 위치 명령을 시작하는 이러한 모든 방법은 아래에 자세히 설명되어 있습니다.

이때 OnShape에 결과에 작업공간이 포함되지 않습니다.

이 명령은 매우 강력하므로 결과를 필터링하고 드릴링할 수 있으며 Onshape 엔터프라이즈 내 데이터의 '건초 더미' 내에서 제품 정보의 '바늘'을 찾을 수 있습니다.다음 섹션에서는 Onshape 내에서 사용 위치 명령을 완전히 사용하는 방법에 대해 설명합니다.

문서 페이지의 사용 위치

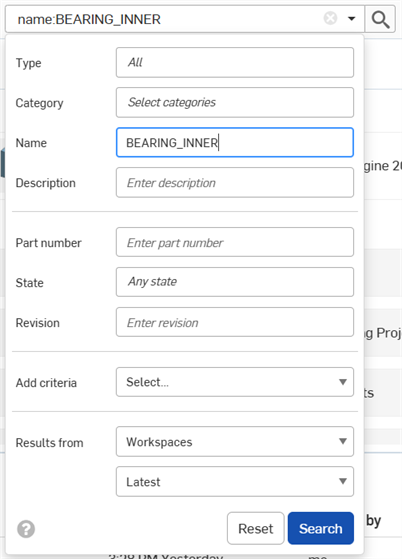

사용 위치 명령을 시작하면 검색 명령을 사용하여 문서 페이지에서 특정 파트 또는 어셈블리 검색으로 시작할 수 있습니다. 화살표를 클릭하여 고급 검색 대화상자를 확장하고 이름 필드에 파트 또는 어셈블리의 이름을 입력합니다.

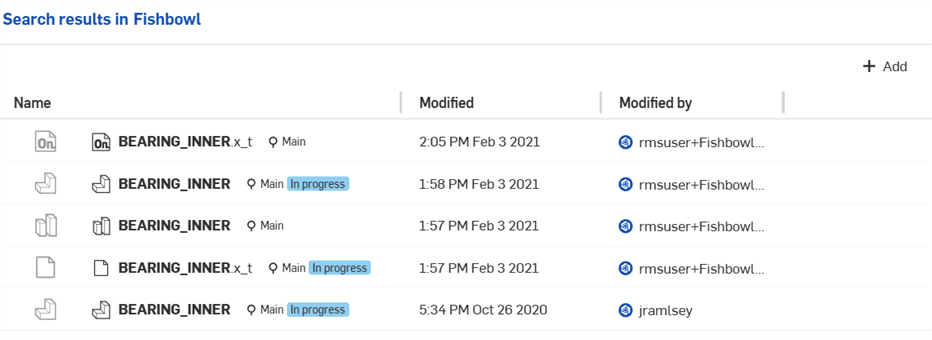

Onshape 브라우저의 검색 결과, 위

Onshape는 파트 또는 어셈블리를 포함하는 결과 목록을 반환합니다. 이 목록에서 파트 또는 어셈블리를 선택하고 아이콘을 사용해 오른쪽 끝에 있는 사용 위치 패널을 선택한 다음, 아래에서 자세히 설명한 대로, 파트가 사용된 위치에 대한 세부 정보를 상세히 살펴볼 수 있습니다.

Onshape iOS의 검색 결과, 위

Android 기기에서 세부사항 창을 검색해서 연 후, 사용 위치 아이콘을 탭합니다.

사용 위치 탭이 활성 상태인 세부사항 창, 위

Part Studio 또는 어셈블리 내에서 사용되는 경우

Part Studio 또는 어셈블리에 있을 때 파트 또는 어셈블리를 선택하고 마우스 오른쪽 버튼으로 클릭해서 (또는 모바일 기기의 파트 목록에서 3점 메뉴를 탭해서) 사용 위치를 선택할 수 있습니다. 특정 파트 또는 어셈블리에 대한 자세한 내용을 볼 수 있는 사용 위치 패널이 열립니다.

브라우저 플랫폼의 사용 위치 패널, 위

Android의 사용 위치 패널, 위

iOS의 사용 위치 패널, 위 - 파트를 선택하고 그래픽 영역에서 두 손가락 탭을 사용해 '사용 위치'를 선택합니다.

이 패널에는 이러한 결과를 필터링하는 것과 동일한 결과 및 메커니즘이 표시되며, 문서 내에서 사용된 위치 결과 대화상자에 액세스할 때 사용한 결과를 드릴다운할 수도 있습니다. 결과 이해에 대한 자세한 내용은 단일 Part Studio에 대한 결과 작업을 참조하십시오.

Part Studio 또는 어셈블리 내에서 사용 위치 명령을 시작하는 작업은 파트 리스트 (Part Studio), 부품 리스트 (어셈블리 내) 또는 Part Studio 또는 어셈블리의 그래픽 영역에서 수행할 수 있습니다.

• 파트 또는 어셈블리를 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴에서 사용 위치를 선택합니다.
• 그래픽 영역에서 파트 또는 어셈블리를 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴에서 사용 위치를 선택합니다.

두 경우 모두, 사용 위치는 통합문서 패널에서 열립니다. 아래 예시는 사용 위치 통합문서 패널에서 열린 어셈블리를 보여줍니다.

사용 위치 명령은 현재 열려 있는 작업공간 또는 버전 내에서 먼저 수행됩니다. 사용 위치 쿼리는 현재 작업공간에서 결과를 반환하지 않습니다. 명령이 문서 작업공간 내에서 (또는 문서 페이지)에서 시작되면 다음 메시지와 함께 결과가 표시되지 않습니다.

아래 설명과 같이 원하는 정보를 찾기 위해 이 결과 대화상자에서 필터를 조작할 수 있습니다.

찾고 있는 파트가 Part Studio에서 단일 파트으로 작성되었는지, 다중 Part Studio에서 작성되었는지 또는 구성된 파트인지에 따라 모양이 약간 다르게 반환됩니다.

각 시나리오는 아래에 설명되어 있습니다.

Feature Studio의 사용 위치(Where Used)

Feature Studio를 사용 중인 통합문서 버전을 확인하려면 Feature Studio 탭을 마우스 오른쪽 버튼으로 클릭하고 사용 위치를 선택합니다.

Part Studio 또는 어셈블리에서 파트를 찾을 때와 유사하게, Feature Studio가 사용되는 위치와 관련한 추가 정보를 위해 사용 위치(Where Used)가 열립니다. 사용 위치(Where Used) 패널에는 패널 하단에 Feature Studio를 다른 Feature Studio로 가져온 위치도 표시됩니다.

사용 위치 명령은 현재 열려 있는 작업공간 또는 버전 내에서 먼저 수행됩니다. 사용 위치 쿼리는 현재 작업공간에서 결과를 반환하지 않습니다. 명령이 문서 작업공간 내에서에서 시작되면 결과가 표시되지 않습니다.

다음 선택 메뉴 중 하나를 사용하여 목록을 필터링할 수 있습니다.

• 최신 리비전 - Feature Studio가 사용된 최신 리비전만 표시합니다.

• 모든 리비전 - Feature Studio가 사용된 모든 리비전을 표시합니다.

• 최신 버전 - Feature Studio가 사용된 최신 리비전만 표시합니다. 작업공간에서 마지막으로 사용된 버전이거나 분기에 이후 버전이 없을 수 있습니다.

• 모든 버전 - Feature Studio가 사용된 모든 작업공간 내의 모든 버전을 표시합니다.

단일 Part Studio의 결과 작업하기

문서 페이지 또는 문서 내에서 사용 위치 패널이 열려 있으면 필요한 정보를 찾기 위해 결과를 필터링할 수 있습니다.

문서 페이지에서 사용 위치 결과 패널이 창의 오른쪽에 있습니다. Part Studio 또는 어셈블리 내에서 사용 위치 명령을 시작하면 창의 맨 왼쪽에 있는 사용 위치 패널(어셈블리) 또는 피처 리스트(Part Studio)의 왼쪽에 있는 사용 위치 패널에 결과가 반환됩니다.

위의 경우 특정 문서 버전에서 명령을 시작하지 않는 한 명령은 작업공간에서 검색을 시작합니다. 그러나 OnShape는 작업 영역에 대한 결과를 반환하지 않으므로 파트 이름 옆의 필터를 유효한 버전 또는 개정으로 변경해야 합니다.

이미지 위쪽에 있는 버전 선택기는 용도를 찾으려는 파트 또는 어셈블리의 버전이나 리비전을 선택하는 곳입니다. 파트 또는 어셈블리가 사용된 버전 및 개정만 결과로 반환됩니다.

버전 또는 개정을 선택하면 나머지 결과 패널이 채워집니다.이 예에서는 “베어링 실드” 파트 및 특히 “V2-Assembl된” 버전 내에서 검색됩니다.

• 썸네일에는 선택한 버전이나 리비전의 파트 또는 어셈블리의 미리보기가 표시됩니다.
• 결과 (Results) 리스트에는 선택한 버전이나 리비전의 파트나 어셈블리가 사용된 모든 어셈블리 및 도면이 포함됩니다.

  이 예에서는 결과 목록의 최상위 라인 항목에 파트가 직접 사용되는 어셈블리와 도면이 표시됩니다.아래 결과 리스트는 “베어링 실드” 파트가 “볼 베어링 어셈블리”에 직접 삽입되었음을 보여줍니다.



  위의 목록은 다음과 같이 해석됩니다.

  • “베어링 쉴드”부분의 버전 V2는 현재 '진행 중'의 릴리스 상태를 가지고 “볼 베어링 어셈블리”의 버전 V2에 사용됩니다.
  • “볼 베어링 어셈블리”의 버전 V2는 “휠 어셈블리”의 버전 V9에 사용되며, 이는 또한 '진행 중'의 릴리스 상태를 가지고 있습니다.
  • “휠 어셈블리”의 버전 V9는 릴리스 상태가 '진행 중'인 “트럭 어셈블리”의 버전 V8에 사용됩니다.
  • 마지막으로, “트럭 어셈블리”의 버전 V8은 “주 어셈블리”의 V7에서 사용되며, 릴리스 상태는 '진행 중'이고 파트 번호는 “ASM-349”입니다.
• 결과가 표시되는 버전이나 개정을 변경하려면 드롭다운 화살표를 사용하여 목록을 확장하여 선택할 수 있습니다.



  • 최신 리비전 - 파트가 사용된 가장 최근에 릴리즈된 어셈블리가나 도면만 표시합니다.이전 버전과 수정본은 결과에 포함되지 않습니다.
  • 모든 개정 - 릴리즈된 모든 어셈블리 또는 도면에서 파트가 사용된 위치에 대한 모든 결과를 표시합니다.
  • 모든 버전 - 파트가 사용된 어셈블리 또는 도면의 모든 버전 (릴리즈된 버전 포함) 을 표시합니다.

멀티파트 파트 Part Studio에 대한 결과 작업

검색할 파트를 포함하는 Part Studio에 둘 이상의 파트가 있는 경우 사용 위치 패널에 추가 옵션이 표시됩니다. 이 옵션을 사용하면 용도를 찾으려는 특정 버전에서 특정 파트를 선택할 수 있습니다.

예를 들어 검색 중인 요소가 다른 파트과 함께 Part Studio에서 모델링된 경우 결과 패널의 파트 버전 선택기에 리스트 맨 아래에 “자세히 표시”가 포함됩니다.

“더 보기”를 클릭하면 아래 그림과 같은 드롭다운이 나타납니다.

여기에는 문서의 각 버전 및 리비전에 대한 Part Studio의 각 파트에 대한 옵션이 나열됩니다. 특정 파트가 사용되는 위치를 찾으려면 다음 옵션 중 하나를 선택합니다.

구성된 파트에 대한 결과 작업

사용 위치는 구성된 파트에 대해서도 작동합니다. 예를 들어 Part Studio에는 파트에 대한 여러 설정이 포함될 수 있지만 어셈블리에서는 한 가지 크기의 파트만 사용되고 있습니다. 사용 중인 파트과 해당 구성을 쉽게 찾을 수 있도록 결과 패널에서 구성된 파트 이름 옆에 있는 드롭다운 화살표를 클릭하여 사용 중인 구성 목록을 확인합니다.

위의 이미지에서 V1이 구성되지 않았고 이름이 WHAGE였습니다. V2에서는 파트가 구성되고 이름이 M10 워셔로 변경되었습니다.

릴리스에 대한 결과 작업

또한 사용 위치를 사용하여 파트의 최신 리비전을 사용할 위치를 찾을 수 있습니다.예를 들어 [결과] 패널에서 다음을 수행합니다.

파트 버전 선택기의 위 이미지 상단에서 리비전을 선택합니다. 결과 필터에서 다른 옵션 사이를 전환하여 결과가 어떻게 변경되는지 확인합니다. “최신 개정”을 선택하면 선택한 파트가 최신 리비전에서 사용된 결과만 표시됩니다. 또한 릴리스 상태가 '릴리즈됨'인 것을 볼 수 있습니다.

모범 사례 및 팁

• 사용처는 현재 엔터프라이즈 및 프로페셔널 계정 플랜에서만 사용할 수 있습니다.

• 링크 공유에서 익명 뷰어에 대해서는 사용 위치가 지원되지 않습니다.

• 사용 위치는 보기 전용, 라이트 사용자 및 게스트 사용자를 위해 지원됩니다.

• 문서 작업 영역에서 사용된 결과는 아직 지원되지 않습니다.
• 결과(Results) 목록에서 파트나 어셈블리를 마우스 오른쪽 버튼으로 클릭하면 해당 결과에서 사용된 위치를 수행할 수 있습니다. 새 브라우저 탭에서 격리 모드에서 결과를 볼 수도 있습니다.



  그러나 구성된 파트를 열 때는 분리 모드로 열리지 않습니다.

• 결과 목록의 파트에 액세스할 수 있는 권한이 없는 경우 과 함께 “허용되지 않음”이라는 메시지가 표시됩니다.
• 문서가 캡처되지 않았으므로 결과에 포함되지 않은 경우 이 아이콘 이 “캡처 실패” 메시지와 함께 나타납니다. “ 실패한 캡처” 텍스트를 확장하면 캡처되지 않은 문서 목록이 표시됩니다.

추가 학습 센터 리소스를 보려면 사용 방법(Onshape 계정 필요)의 기술 브리핑 기사를 참조하십시오.

---
