내 계정 - 기본 설정

드롭다운에서 기본 언어를 선택합니다. 언어 저장을 클릭하면 Onshape에서 자동으로 로그아웃됩니다. 언어 변경을 확인하려면 다시 로그인해야 합니다.

이는 진행 중인 작업으로, 아직 번역되지 않은 용어가 나타날 수도 있습니다.

기본 날짜 유형 속성 형식은 선택한 언어에 따라 달라집니다.

Company/에듀케이터/엔터프라이즈 플렌 관리자는 이 날짜 유형 형식을 변경할 수 있습니다. 자세한 내용은 속성 설정을 참조하세요.

• 라이트 모드 - 밝은 배경에 어두운 요소를 특징으로 하는 Onshape의 기본 색상 구성표입니다.



• 다크 모드 - 주로 어두운 배경의 밝은 요소를 특징으로 하는 저휘도 색상 구성표. 다크 모드는 Part Studio, Render Studio 및 어셈블리에서 사용할 수 있는 제한된 기능입니다. 기본 그래픽 영역 주변의 도구 모음과 메뉴는 다크 모드로 표시되지만 도면, PCB Studio 및 엔터프라이즈 분석에서는 현재 사용할 수 없습니다.



기본적으로 숫자 필드에서 소수점 구분 기호를 나타내기 위해 마침표가 사용됩니다. 또는 쉼표를 소수점 구분 기호로 사용하려면 소수점 구분 기호로 쉼표 사용을 선택합니다. 그런 다음, 소수 형식 저장 버튼을 클릭합니다.

이 옵션을 선택하고 쉼표를 소수 구분 기호로 사용하는 경우 표현식의 배열 값 사이에 공백을 추가해야 합니다 (예: [1, 4, 9, 16] [#i]그리고 아니죠 [1,4,9,16] [#i]).

드롭다운에서 원하는 랜딩 페이지를 선택합니다. 시작 페이지 저장을 클릭할 때 Company 또는 엔터프라이즈 관리자가 Company/엔터프라이즈 계정에 대해 다른 시작 페이지를 설정한 경우, 이 설정이 우선 적용됩니다.

특별히 대화상자에서 재정의하지 않는 한, 여기서 설정된 측정 및 정밀도 단위가 모든 Onshape 통합문서에 사용됩니다(선택한 단위를 입력 또는 작업공간의 통합문서 메뉴 > 작업공간 단위에서 작업공간별로 기본 단위를 설정). 또한 여기서 12시간 또는 24시간 시간 형식을 선택할 수 있습니다.

Onshape에서 모든 통합문서에 대한 측정 단위는 인치, 도, 파운드 및 3개의 소수 자릿수로 기본 설정됩니다. 이는 파트 스튜디오, 어셈블리 및 도면의 모든 측정값과 스케치 치수에 표시되는 모든 값, 모든 피처의 기본 입력 단위에 적용됩니다.

소수 자릿수 설정:

• 현재 브라우저에서만 사용할 수 있습니다.
• 현재 피처 대화상자, 스케치 치수 및 매니퓰레이터 대화상자에 적용됩니다.
• 측정 도구 및 물성치 정보 도구 사용하기
  • 측정 도구는 표시 정밀도가 충분하지 않을 때 과학적 표기법으로 값을 표시합니다.
  • 물성 도구는 측정 오류를 표시합니다. 자세한 내용은 질량 특성 도구를 참조하십시오.
• 표시에만 영향을 줍니다. 값은 내부적으로 반올림됩니다.
• 계산에 사용되지 않습니다.
• 입력된 자릿수에 상관없이 표시할 소수 자릿수를 결정하는 데 내부적으로 사용됩니다. 지정된 자릿수 이상이 입력되면 편집하기 위해 필드를 선택할 때 해당 자릿수를 볼 수 있습니다.
• 가져온 외부 파일에 영향을 주지 않음

기본 설정 재지정

이 기본 설정 탭을 통해 작성하는 모든 문서의 기본 단위를 설정하는 것 외에도 다음을 통해 문서의 특정 작업 영역에 대한 기본 단위를 변경하고 지정할 수도 있습니다. 문서 툴바 및 문서 메뉴 문서 내에서.

기본 설정과 상관없이 Onshape에서는 어느 숫자 필드에서나 다른 측정 단위를 지정할 수 있습니다. 값은 자동으로 기본 단위로 변환됩니다. 예를 들어 기본 단위가 인치일 경우에도 숫자 필드에 다른 단위 유형(예: “10mm”)을 지정할 수 있습니다.

Onshape의 마우스 매핑 기본 설정을 유지하거나 또는 익숙한 기존 캐드 시스템을 선택하여 그 기본 설정을 사용할 수 있습니다. 이러한 설정은 또한 도면에 대한 마우스 매핑도 제어합니다.

Onshape는 SpaceMouse를 포함한 3Dconnexion 장치를 지원합니다. Onshape에서 마우스 를 설정하는 방법에 대한 자세한 내용은 SpaceMouse 지침을 참조하십시오.

고해상도 픽셀 밀도에서 렌더링을 포함한 장치 프로파일 기본 설정을 여기서 생성합니다. 이 프로파일은 모든 장치에서 사용될 수 있습니다.

이 인터페이스를 통해 특정 기계/브라우저에서 특정 프로파일을 선택하여 프로파일과 브라우저/장치를 연관시킵니다. 각 기계와 기계에서 사용되는 각 브라우저에 대한 프로파일을 선택합니다.

• 픽셀 밀도 일치:

  • 자동(기본값) - 렌더링하는 데 필요한 해상도를 Onshape가 결정합니다.

  • 켜기 - 디스플레이의 해상도로 렌더링됩니다.

  • 끄기 - 디스플레이의 해상도에서 렌더링하지 않습니다. 그래픽이 더 낮은 해상도로 렌더링됩니다.

프로필 생성:

1. 프로파일 생성을 클릭합니다.
2. 프로파일의 이름을 입력하고 생성을 클릭합니다.
3. 픽셀 밀도를 일치시키기 위한 기본 설정을 선택합니다.
4. 프로파일 설정 저장을 클릭합니다.

프로필 삭제:

1. 드롭다운에서 프로필을 선택합니다.
2. 프로파일 삭제를 클릭합니다.

   이 작업은 취소할 수 없습니다.

3. 확인을 클릭하여 삭제를 확인하거나 취소를 클릭합니다.

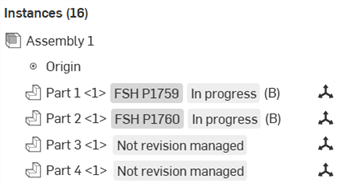

파트 목록 속성 표시 - 선택하면 파트의 파트 번호, 리비전 및 상태 속성이 어셈블리 오른쪽의 파트 목록에 나타납니다.

일반 도구, 스케치 도구, 도면 도구, 3D 뷰 도구, Part Studio 도구 및 어셈블리 도구에 사용 가능한 키보드 바로가기와 단축키를 사용자 지정합니다.

키보드 바로가기 및 단축키를 사용자 지정하는 방법에 대한 자세한 내용은 키보드 단축키를 참조하십시오.

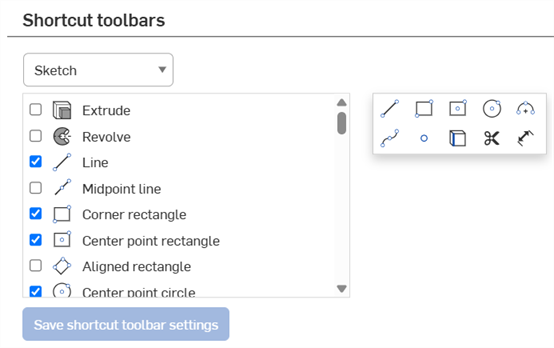

스케치 도구, 피처 도구, 어셈블리 도구 및 도면 도구에서 사용할 수 있는 미니 툴바를 사용자 지정합니다. 사용자 지정할 툴바를 선택한 다음, 메뉴에서 포함시킬 도구를 체크하거나 제외시킬 도구를 체크 해제합니다. 툴바를 사용자 지정하지 않는 경우, Onshape가 업데이트될 때마다, 기본 툴바가 변경될 수 있습니다. 일단 사용자 지정이 되면, 기본 설정보다 사용자 지정이 우선합니다.

• 포함시킬 수 있는 도구의 수에는 제한이 없습니다.
• 툴바의 도구 순서는 (현재) 목록의 순서에 따라 결정됩니다.
• 툴바를 불러오려면 S 키를 사용합니다. 툴바를 닫으려면 Esc 키를 사용합니다. 툴바는 마우스 포인터 근처에 나타납니다.

사용자 지정(스케치, Part Studio 피처, 어셈블리) 툴바를 기본 설정으로 복원하려면 기본값으로 재설정을 클릭합니다. 단축키 툴바는 재설정되지 않습니다.

가져온 DWG 및 DXF 파일에 대해 모델 공간의 배경색을 설정합니다.

사용자 지정 재질 라이브러리를 작성 및 추가하고, 불필요한 라이브러리를 제거하고, 회사 내 모든 사용자가 라이브러리를 사용할 수 있도록 합니다.자세한 내용은 을 참조하십시오. 부품 커스터마이징: 소재.

개체 유형, 범주 및 파일 형식을 기준으로 사용자 지정 내보내기 규칙을 추가하면 개체를 내보낼 때 메타데이터 중심의 파일 이름을 자동으로 생성할 수 있습니다.

1. 내보내기 규칙 추가를 클릭합니다.

2. 범위, 즉 파트, 어셈블리, 도면 또는 Part Studio 등 이 내보내기 규칙을 적용할 파트의 유형을 선택합니다.

3. 또는 이전에 정의한 범주를 선택합니다. 범주를 선택하면 내보내기 규칙이 범주 내에서 해당하는 모든 개체에 적용됩니다. 선택한 범주가 없으면 내보내기 규칙이 모든 범주의 전체 개체에 적용됩니다. 사용 가능한 범주는 선택한 범위에 해당합니다.

   범주마나 규칙을 하나만 생성할 수 있습니다.

4. 파일 형식(또는 모든 파일 형식)을 선택합니다.

5. 파일 이름의 표기 규칙을 지정합니다. 이 표기 규칙은 해당하는 개체의 모든 파일 이름과 지정된 파일 형식에 사용됩니다. ${<property-name>} 형태의 식을 사용해 명명 규칙에 활성 메타데이터를 포함시키십시오.

   적합한 속성은 파란색으로 표시되고 부적합한 속성은 빨간색으로 표시됩니다. 예를 들어, ${name}은(는) 파일 이름으로 파트 이름을 사용합니다.
   ${department} - $document.name} _${partNumber} [${revision}]에서 하이픈, 밑줄과 같은 특수 문자를 표기 규칙에 추가할 수 있습니다.

   Part Studio 속성은 partStudio 접두어를 사용해 액세스할 수 있습니다. 예를 들어, Part Studio 이름에 액세스하려면 다음을 사용합니다:
   ${partStudio.name}

   규칙은 파트 면(DXF 및 DWG로 내보낼 때), 금속 판재 플랫 패턴에도 적용될 수 있으며 속성이 기본 시트의 도면과 연관된 파트 속성인 경우 도면의 파트에 대한 시트 참조를 포함할 수 있습니다(참조 사용.<property>).



규칙은 선택한 범주와 관련된 사용자 지정 속성의 이름에 해당합니다. 이 규칙은 카멜 케이싱 규칙을 따르므로 규칙 이름이 리비전이 관리되지 않음일 경우, 표기 규칙은 notRevisionManaged이 됩니다.

표준 연간 사용자는 새로운 사용자 지정 속성을 생성할 수 없고, Company 또는 엔터프라이즈와 관련된 경우 사용자가 새로운 사용자 지정 속성만 생성할 수 있으므로 사용자 생성 사용자 지정 속성을 사용하는 규칙은 만들 수 없습니다.

사용자 지정 속성을 사용하기 위해서는 이 워크플로우를 따르십시오.

1. 사용자 메뉴 > 컴퍼니/엔터프라이즈 설정으로 이동합니다.

2. 사용자 지정 속성을 클릭합니다.

3. 사용자 지정 속성 만들기를 클릭합니다.

   1. 속성의 이름을 지정합니다. 이 이름은 Onshape 및 사용자 지정 속성 내에서 고유해야 합니다. 고유함을 테스트할 때 Onshape는 회사 이름과 해당 속성의 이름을 사용합니다.

   2. 또는 표시 이름을 설정합니다. 표시 이름이 설정되면 규칙을 만들 때 해당 이름이 참조됩니다. 표시 이름이 설정되지 않으면 이름이 사용됩니다.

   3. 텍스트, 부울, 정수, 더블, 날짜, 목록, 사용자, 단위를 포함한 값 중에서 속성 유형을 선택합니다.

      목록과 값을 정의할 때 값을 복사/붙여넣거나 개별적으로 입력할 수 있습니다. 또는 표시 이름을 지정할 수도 있습니다(단, 값을 복제할 수는 없음). 언제든지 드래그/드롭으로 값을 재정렬하고 각각을 활성화/비활성화할지 선택할 수 있습니다.

   4. 최초 게시 상태가 보류 중입니다(아직 사용자에게 제공되지 않음). 내보내기 규칙에 사용자 지정 속성을 사용하기 위해서는 게시 상태가 활성 상태여야 합니다.

   5. 범주 섹션에서 속성을 추가할 기존 범주가 있을 경우, 여기서 속성을 추가합니다. 그렇지 않으면 다음 단계로 계속 진행하십시오.

4. 컴퍼니/엔터프라이즈 설정에서 범주를 클릭합니다.

5. 범주 생성을 클릭합니다.

   1. 범위(파트, 어셈블리, 도면 또는 Part Studio)를 선택합니다.

   2. 필수 필드를 작성합니다.

   3. 내보내기 규칙에 범주를 사용하기 위해서는 게시 상태가 활성 상태여야 합니다.

   4. 또는 상위 범주에서 (하위 범주가 속성을 상속할) 상위 범주 역할을 담당할 범주를 추가합니다.

   5. 속성에서 원하는 사용자 지정 속성을 추가합니다. 이는 기존/기본 속성이거나 이전 단계에서 새로 만든 속성이 될 수 있습니다.

      적합한 속성에는 다음이 포함됩니다.

      • 통합문서 이름 속성

      • 내보내기 형식 속성

      • 해결 속성

      • 단위 속성

      • STL 형식 속성

      • 타임스탬프 내보내기 속성

      • 내보내려는 아이템의 속성(범주에 따라 다름)

      • 내보내려는 작업공간/버전의 속성

      • 도면의 경우 참조하는 파트/어셈블리의 속성

6. 생성되면 기존의 워크플로를 따라 해당하는 범위, 범주, 형식을 선택하고, 표기 규칙에서 방금 만든 사용자 지정 속성의 규칙을 추가합니다.

사용자에게 다음 권한을 제공합니다.

• 비기하학 아이템 작성 - 사용자가 비기하학 아이템 속성을 편집할 수 있게 하려면 여기에 사용자를 추가합니다. 변경 내용을 적용하려면 저장을 클릭합니다.

• 표준 콘텐츠 작성 - 사용자가 표준 콘텐츠 속성을 편집할 수 있게 하려면 여기에 사용자를 추가합니다. 변경 내용을 적용하려면 저장을 클릭합니다.

엔터프라이즈에서 Onshape 릴리스 관리 도구를 이용 중인 경우, 릴리스 승인을 요청 받을 수 있는 개별 사용자가 해당 승인을 위임할 수 있습니다. 이는 어떤 사용자든 보류 중인 릴리스 후보자 승인 요청의 통보를 받고 해당 요청에 대해 조치를 취할 권한을 부여받도록 다른 사용자를 지정할 수 있으므로 계획된 부재 시 편리한 기능에 해당합니다. 위임 지정 시, 대리인으로 명명된 사용자 또는 팀원에게 해당 지정 내용이 통보됩니다. 승인 책임을 위임하는 사용자는 해당 대리인이 로그인하거나 Onshape 세션을 새로 고침할 때마다 메시지를 보게 됩니다.

위임된 승인 요청은 다른 사용자에게 위임할 수 없습니다. 예를 들어 사용자 A가 사용자 B에게 승인 권한을 위임하고 사용자 B가 사용자 C에게 승인 권한을 위임한 경우, 사용자 C는 사용자 B를 지정한 승인 요청을 얻게 되지만 사용자 A를 지정하는 승인 요청은 갖지 않습니다.

사용자를 대리인으로 지정하려면:

1. 창의 상단 오른쪽 모서리에 있는 사용자 메뉴를 엽니다.
2. 내 계정을 선택합니다.
3. 내 계정 페이지에서 기본 설정을 선택합니다.
4. 릴리스 관리로 아래로 스크롤합니다.
5. 다른 사용자 또는 팀에게 승인 권한 위임 옆에 있는 상자를 선택합니다.
6. 사용자(들)의 팀 이름 또는 이메일을 입력합니다(또는 상자 안을 클릭하여 알려진 사용자 및 팀 목록에서 선택).

릴리스가 발생하면 권한을 위임한 사용자 및 위임을 받은 사용자(들) 모두 알림을 받게 됩니다.

모든 사용자의 계정 기본 설정을 변경하기 위한 영역에 액세스하려면:

1. 화면의 왼쪽 상단 코너에 있는 햄버거 메뉴를 탭한 다음, 내 계정을 탭합니다. 그러면 계정 설정 페이지로 이동합니다.

iOS 장치의 내 계정 설정 페이지.

2. 여기서 기본 설정을 탭하여 계정 기본 설정 구성 페이지를 엽니다.

엔터프라이즈 계정을 대신해 구성할 수 있는 기본 설정은 몇 가지가 있습니다.

• 사용자가 Onshape에 로드하거나/생성하여 승인된 특정 도면 템플릿을 사용하도록 요구하기 위해
• 기업 소유의 공유 재료 라이브러리에 모든 엔터프라이즈 사용자가 액세스할 수 있도록 합니다.

자체 도면 및 템플릿을 생성하고 사용자에게 제공하는 방법과 자세한 내용은 기본 Onshape 도면 템플릿 생성을 위한 학습 센터의 기술 요약 모범 사례를 참조하십시오.

사용자 지정 재질 라이브러리 추가에 대한 자세한 내용은 파트 사용자 지정: 재질을 참조하십시오.
