구성

구성은 브라우저(Part Studio 또는 어셈블리에서)에서만 생성됩니다. 자세한 내용은 구성 사용을 참조하십시오. 어셈블리에서 구성 만들

Create part families by creating variations of an entire Part Studio or specific part. You can configure any feature or input value and even part properties, custom part properties, face and part appearance, and sketch text. For example, can configure the depth of an extrude feature, the application of a fillet feature, the faces selected for a fillet, the FeatureScript of a custom feature, and part numbers, colors, and materials.

All of the features and inputs you configure in one Part Studio are referred to as a configuration. Each Part Studio can have one configuration. You can, however, create multiple configuration inputs within one configuration. This is especially helpful when the feature or input values you want to configure are not necessarily related to each other. For example, when the length and diameter of a part are not related to whether a fillet is applied, you can use two configuration inputs. This allows more flexibility and can aid in keeping each configuration input from becoming unnecessarily complicated.

The configuration inputs you define in a Part Studio become options in the Insert dialog when you are inserting parts into an assembly or drawing. For example, you can create a configuration input to place a flange at either the top or the left side of a sheet metal part. When inserting the sheet metal part into an assembly, you select not only the part, but the configuration of the flange:

어셈블리에 금속 판재를 삽입하는 예

둘 이상의 사람이 동일한 통합문서를 사용 중일 경우, 팔로우 모드에서 작업할 때를 제외하고 개개인이 선택한 구성을 보게 됩니다. 이 때 팔로워에게는 지시선에서 선택된 구성이 나타납니다.

Below is a diagram of terminology, an explanation of the basic steps for creating a configuration with a single configuration input in Onshape, and then an explanation of creating additional configuration inputs in the same Part Studio. There are also explanations for configuring part properties within any configuration input, and for other ways of working with your configurations.

동영상 예

동영상 트랜스크립트

구성은 (Part Studio 또는 어셈블리에서) 브라우저에서만 생성됩니다. 전체 Part Studio 또는 특정 파트의 종류를 만들어 파트 패밀리를 생성합니다. 어떤 피처 또는 매개변수 값이나 심지어 파트 속성, 사용자 지정 파트 속성, 면 및 파트 모양, 스케치 텍스트도 구성할 수 있습니다. 예를 들어, 돌출 피처의 깊이, 필렛 피처의 적용, 필렛에 선택한 면, 사용자 지정 피처의 FeatureScript, 파트 번호, 색상, 재질 등을 구성할 수 있습니다.

한 Part Studio에서 구성한 모든 피처와 매개변수가 구성 하나가 됩니다. 각 Part Studio는 하나의 구성을 포함할 수 있지만, 한 구성 내에서 여러 개의 구성 입력을 만들 수 있습니다.

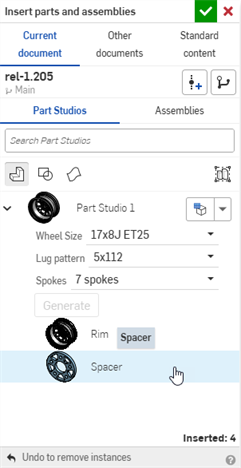

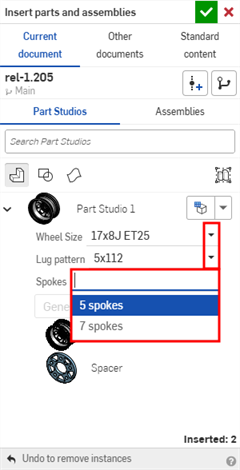

Part Studio에서 정의한 구성 입력은 어셈블리 또는 도면에 파트를 삽입할 때 삽입 대화상자에서 옵션이 됩니다.

이 예에서는 새로운 시트 두께 구성과 대체 플랜지 구성의 두 가지 구성이 생성됩니다. 작업공간에 모델을 표시한 상태에서 구성 아이콘을 클릭하여 구성 패널을 엽니다. Part Studio 구성 버튼을 클릭합니다. 시트 두께를 구성 이름으로 입력합니다. 탭을 클릭하여 새 행을 만들고, 대체 플랜지를 두 번째 구성 이름으로 입력합니다. 각 행은 서로 다른 구성입니다.

시트 두께 행을 선택한 상태에서 피처 구성 버튼을 클릭합니다. 피처 리스트에서 매개변수를 포함하는 피처를 두 번 클릭합니다. 노란색 점선으로 윤곽선을 표시할 매개변수를 선택합니다. 이 경우, 시트 두께 매개변수가 됩니다. 매개변수에 대한 새로운 열이 테이블에 생성됩니다. 테이블 셀을 두 번 클릭하고 새 값을 제공합니다. 다음으로, 대체 플랜지 구성 행을 선택하고 플랜지 피처를 사용해 같은 작업을 수행합니다. 테이블에서 거리 및 굽힘 각도에 대해 대체 값을 입력합니다.

모델에서 입력 내용을 테스트하려면 피처 리스트의 구성 영역에서 드롭다운 화살표를 클릭하고 새 구성을 선택하여 결과를 확인합니다. 새로운 입력 매개변수를 사용해 모델이 업데이트됩니다.

기본 단계: 하나의 구성 입력 표 생성

작업공간에서 모델 또는 스케치가 표시된 상태에서 구성 패널을 엽니다.

그래픽 영역의 오른쪽에 있는 을 클릭합니다(뷰 큐브 아래).

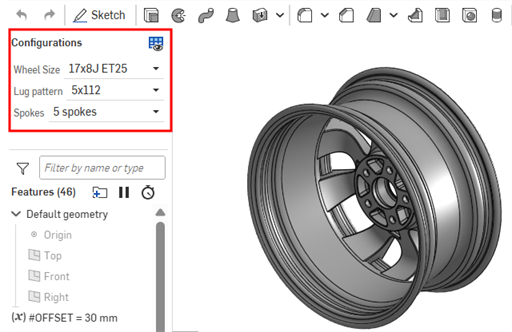

The Configuration panel opens:
(위 참조)을 클릭하여 표를 엽니다.
기본적으로 '구성' 왼쪽의 캐럿이 확장되며(위의 파란색 화살표 오른쪽 참조), 해당 단면을 축소하기 위한 패널 작업을 완료했을 때 이 캐럿을 클릭합니다.
첫 번째 행을 클릭하여 활성화하고 이름 열에 입력의 이름을 입력합니다. 예를 들어 금속 판재 파트의 서로 다른 면에 플랜지를 적용하려면, 맨 위, 왼쪽, 오른쪽 행에 이름을 지정할 수 있습니다. Tab을 사용해 한 행에서 다음 행으로 이동합니다.
활성 열은 해당 열의 왼쪽에 있는 파란색 막대로 나타납니다.
표시된 행의 입력 값을 구성하려면 을 클릭합니다.
Open the feature that contains the input (click it in the Feature list) and select the input. The input is then outlined with a broken yellow line and a new column is created for that input in the table.
For example, to configure the side of the sheet metal part to attach the flange, open the flange feature and select the Edges or side faces to flange selection. Notice the new column in the table:
The column name defaults to the feature name (as a top-level heading) plus the field name (as the subordinate-level heading), in this case Extrude 1 is the Feature name and Faces and sketch regions to extrude is the field name.
피처 대화상자의 필드 위로 마우스를 가져가면 어떤 입력을 구성할 수 있는지 확인할 수 있습니다. 구성에 사용할 수 있는 입력에 마우스를 가져가면 노란색으로 강조 표시됩니다
.
To edit a configured parameter:
1. 매개변수가 입력된 값일 경우, 표의 행을 클릭하고 새 값을 입력합니다.
2. 매개변수가 대화상자의 선택 옵션일 경우, 표에서 행을 두 번 클릭하여 피처 대화상자를 엽니다. 예를 들어, 첫 번째 행에서 1 요소를 클릭합니다.
  피처 대화상자에서 해당하는 필드가 파란색으로 강조 표시됩니다. 이 매개변수에 대한 모델(또는 스케치)를 선택합니다.
구성 정의가 완료되면 피처대화상자에서 체크마크를 클릭하여 닫습니다.
Repeat step 6 through 8 for each row (input).
Repeat steps 5 through 8 to add another column (parameter) to the input.
모델을 사용해 입력을 테스트하려면 피처 리스트의 구성에서 아래 화살표를 사용하여 메뉴를 선택합니다.

모델이 그에 따라 업데이트됩니다. 업데이트되지 않으면 모델에서 디자인 의도를 확인하고 구성 정의가 올바로 선택되었는지 확인하십시오.

구성된 피처 상호 참조

작업 공간에서 피처를 보려면 구성된 테이블에서 피처 위로 마우스를 가져가십시오(아래 참조).

Creating additional configuration inputs (list, checkbox, configuration variable, pasted)

A Part Studio configuration can contain one or more configuration inputs. The steps above explain how to create a list type configuration input which results in a list of configuration choices when inserting a part into an assembly or drawing. You can create more than one of these configuration inputs (to keep one input from becoming too complicated or duplicating inputs) and also create different types of inputs. Other types of inputs you can configure are Configuration variable and Checkbox. You can also paste inputs from another Part Studio or Assembly in the current document or an external document.

Once you have a configuration input defined (using the steps above), you can create additional configuration inputs using the button at the bottom of the Configuration panel:

추가 구성 입력 생성

When creating configuration inputs, you can specify the type of input to add:

List - Creates a list of feature inputs in the Part Studio and presents as a list of selections when inserting the part (or parts) into an Assembly or Drawing. (This type is explained above.)

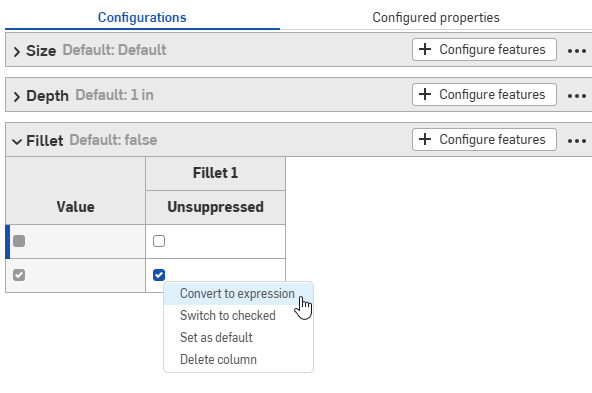

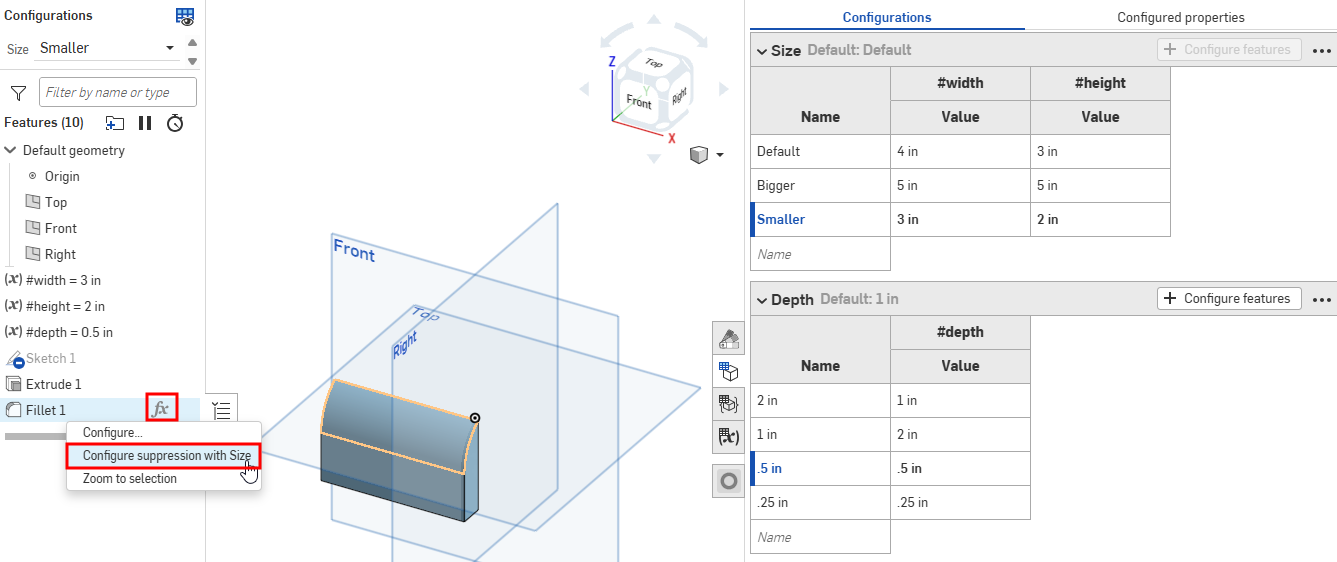

Checkbox - Creates a checkbox to turn features on or off, like fillets and chamfers, and suppress or unsuppress features. This type presents a checkbox to check/uncheck during insertion time. Once created, use the +Configure features button to select the associated feature/s.

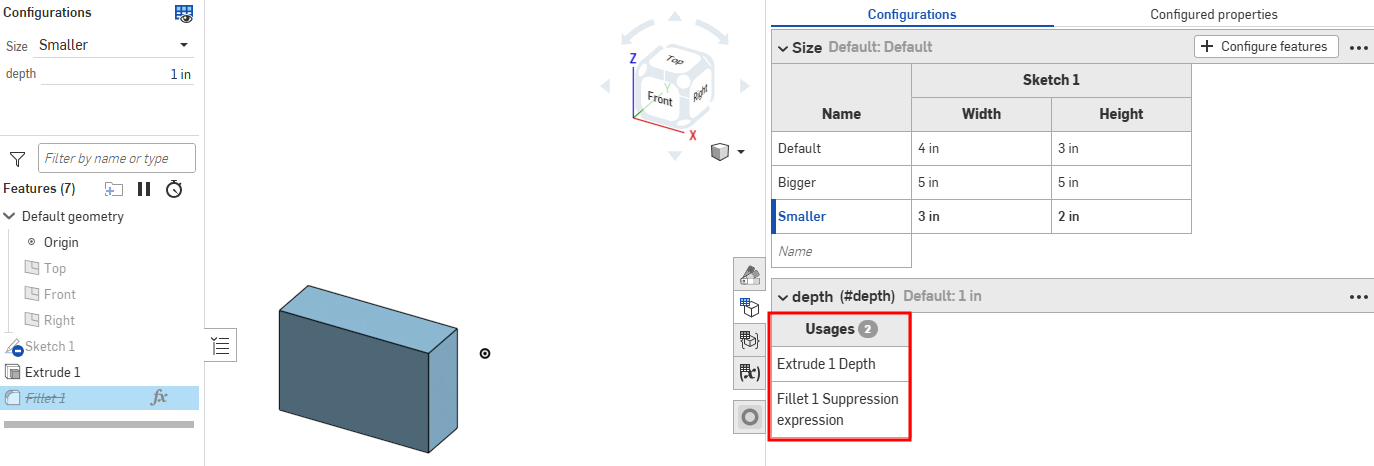

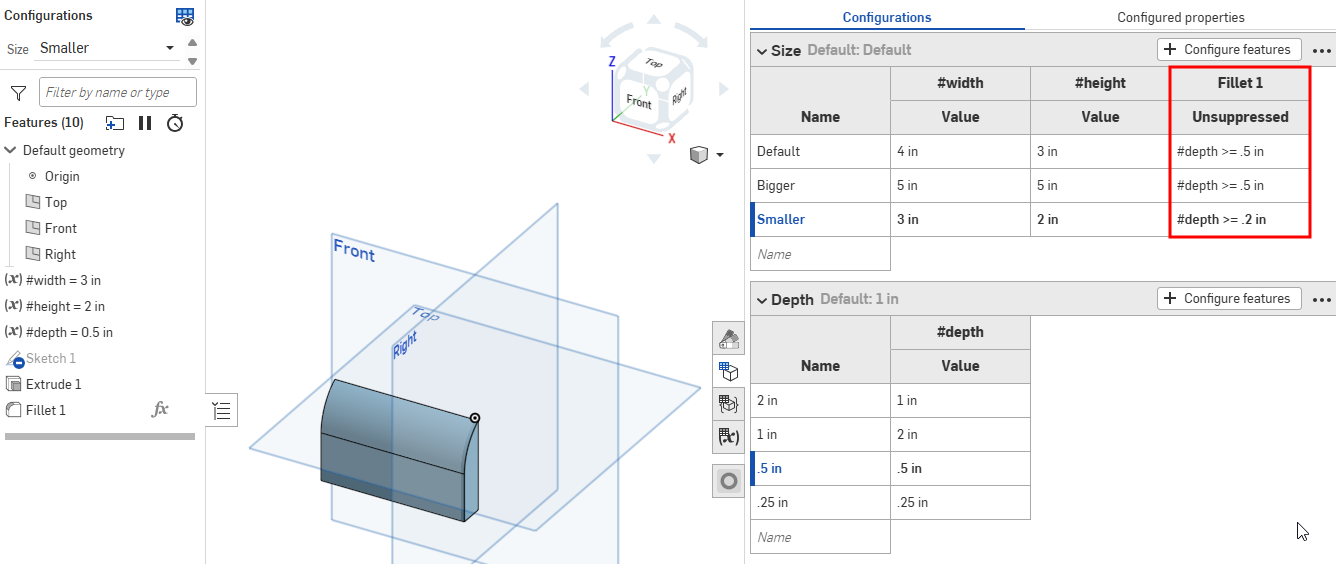

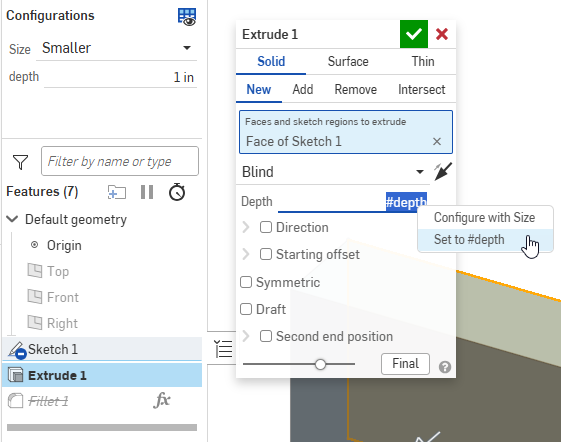

구성 변수 - 모든 피처와 FeatureScript에서 사용할 수 있는 변수를 생성합니다. 변수의 유형에는 길이, 각도, 정수, 실수 및 텍스트가 포함됩니다. 삽입 시 변수의 값을 입력합니다.
Paste inputs - Paste inputs from another Part Studio or Assembly in this document or another document. See Copying and pasting inputs.

목록 입력 생성

이 방식으로 생성되면 목록 입력 대화상자가 표시됩니다. 구성 입력에 지정한 이름이 시스템에서 변수가 됩니다. 이것은 위의 기본 단계를 사용해 생성할 때의 이름과 다릅니다. 즉, 해당 이름이 시스템에서 변수가 아닙니다.

버튼을 클릭합니다.
목록 입력에서 구성 입력의 이름을 입력합니다.
첫 번째 옵션 이름으로 '기본값'이 제공되나, 클릭하여 이 값을 변경할 수 있습니다.
목록 표의 첫 번째 열에 대한 추가 옵션 이름을 입력합니다. Tab 키를 사용해 옵션 이름을 추가합니다.

To configure an input parameter for each option (the selected option is indicated by a vertical blue bar to the left of the name), click .
Open the feature that contains the parameter (click it in the Feature list) and select the parameter. The parameter is then outlined with a broken yellow line and a new column is created for that parameter in the configuration input.
피처 대화상자의 필드 위로 마우스를 가져가면 어떤 입력을 구성할 수 있는지 확인할 수 있습니다. 구성에 사용할 수 있는 입력에 마우스를 가져가면 노란색으로 강조 표시됩니다
.
To configure each parameter, double-click on the row in the table. For example: double-click 1 selection in the first row.
The appropriate field in the feature dialog is highlighted in blue. Make your selection on the model (or sketch) for this input.
구성 정의가 완료되면 대화상자에서 체크마크를 클릭하여 닫습니다.
각 행에 대해 6 ~ 8단계를 반복합니다.
5~8단계를 반복하여 테이블에 다른 피처 입력을 추가합니다.
모델을 사용해 입력을 테스트하려면 피처 리스트의 구성에서 아래 화살표를 사용하여 메뉴를 선택합니다.

구성 및 표 편집

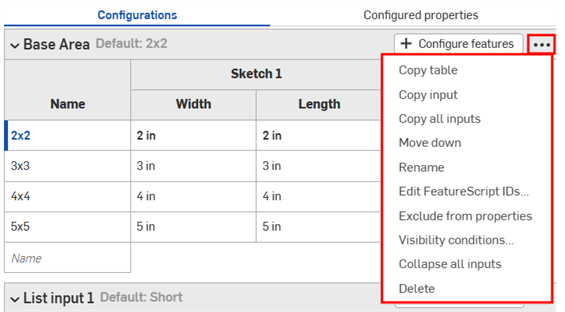

구성이 작성되면 Part Studio에서 메뉴 아이콘 메뉴를 사용하여 작업을 수행할 수 있습니다.

Configuration input drop down menu

Copy table - Copy the entire configuration input, You can then paste it into a spreadsheet for record-keeping or editing. You can likewise paste from a spreadsheet back into a configuration input. See Copying and pasting input values and parameters
Copy input - Copy the input and values (rows). You can then paste it into another Part Studio or Assembly's Configuration panel, and add parameters using the Copy table command. See Copying and pasting inputs.
Copy all inputs - Copy all the inputs and values (rows) in the Configuration panel. You can then paste it into another Part Studio or Assembly's Configuration panel, and add parameters using the Copy table command. See Copying and pasting inputs.
Move up/down - Reorder the input in the Configuration panel.

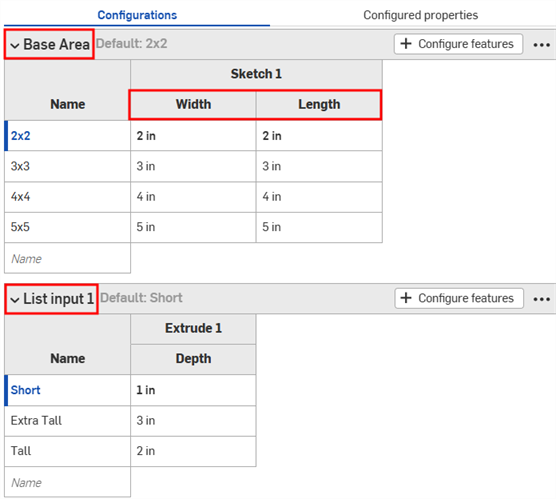

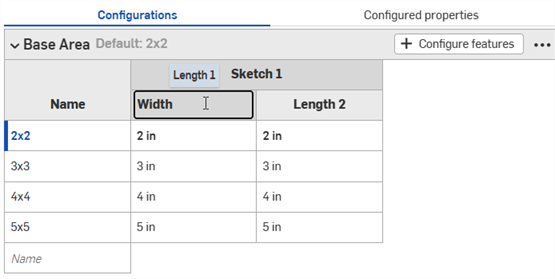

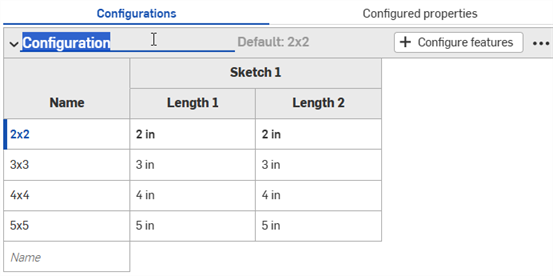

Rename - Rename the configuration input.
Edit FeatureScript IDs - This dialog will change the internal FeatureScript identifiers of the configuration input. Click inside the dialog boxes to change IDs. When finished, select Break reference and change IDs in the lower right corner.
이 대화상자는 일반적으로 사용자 지정 FeatureScript 피처 내에서 Part Studio를 구축해야 할 경우에만 유용합니다.
속성에서 제외 - 영향을 받는 속성에서 구성 제외하기를 참조하십시오.
가시성 조건 - 가시성 조건 설정을 참조하십시오.
삭제 - 구성 입력을 즉시 삭제하려면 이 작업을 선택합니다. 경고는 표시되지 않습니다.

모든 표의 경우, 컨텍스트 메뉴를 사용해(마우스 오른쪽 버튼 클릭) 행 또는 열을 조작합니다.

구성 입력 삭제 오른쪽 클릭 컨텍스트 메뉴

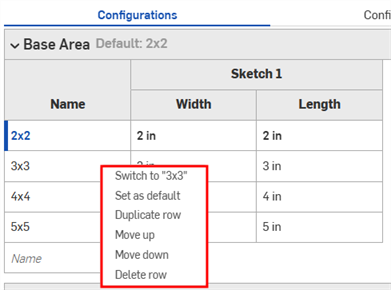

Switch to - When right-clicking a row that is not the currently selected input, the menu item is prefaced with Switch to a different input.

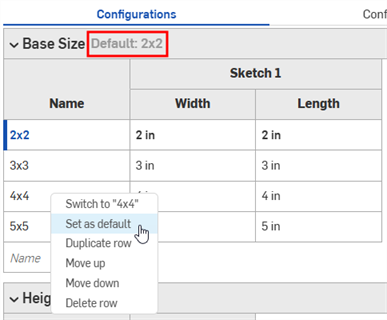

Set as default - When right-clicking a row that is not currently the default input, set it as the new default.
Duplicate row - Create a duplicate row; this is especially convenient when preparing to paste a new input into this one. See Copying and pasting tables into and out of Configuration Inputs below, for more information.
Move up - Move the selected row up one row.
Move down - Move the selected row down one row.
Rename - Rename the input.
행 삭제 - 선택한 행을 삭제합니다.

표에서 개별 열의 모서리를 클릭해서 드래그하여 크기를 조정할 수 있습니다. 스택형 열 라벨의 경우, 위의 그림에서 파란색 화살표로 표시된 하단 라벨을 클릭해서 드래그하십시오.

가시성 조건 설정

구성 입력이 표시되는 조건을 조정할 수 있습니다.

높이와 너비라는 두 개의 구성 입력이 있는 파트를 예로 들어 보겠습니다.

높이와 너비에 대한 2가지 구성 옵션이 있는 Part Studio

기본적으로 모든 높이의 일부는 원하는 너비를 가질 수 있습니다. 하지만 엑스트라 와이드 너비는 톨 높이에서만 사용할 수 있다고 가정해 보겠습니다. 이 경우, 너비 입력이 표시되는 조건을 설정할 수 있습니다.

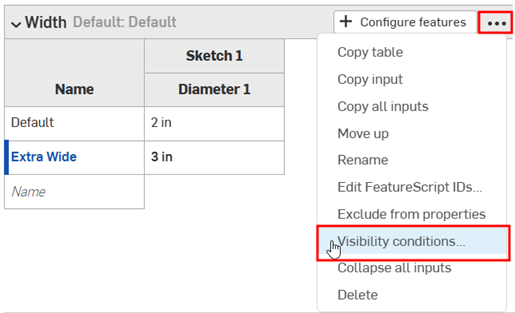

In the Configuration panel, click the configuration's three-dot button, and select Visibility conditions from the menu.

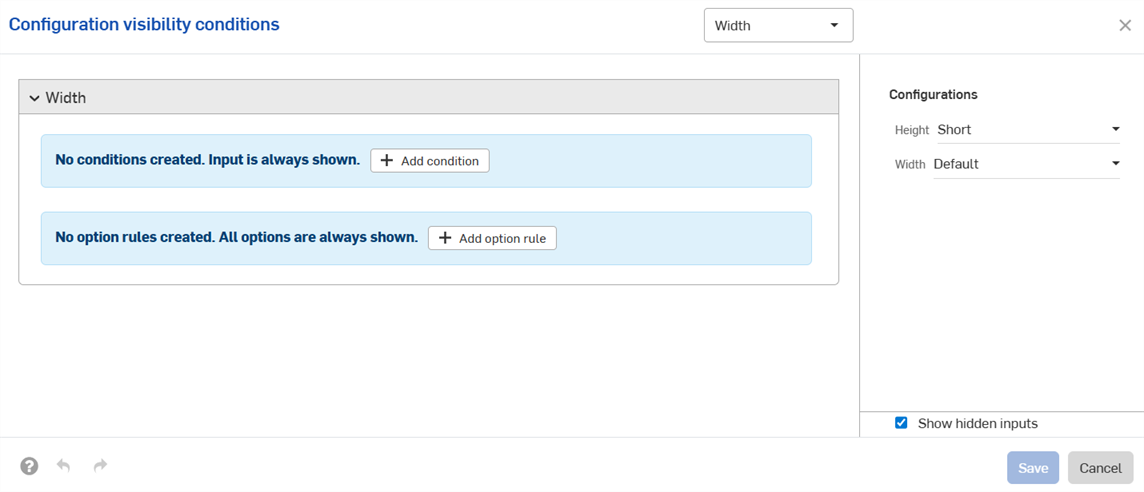

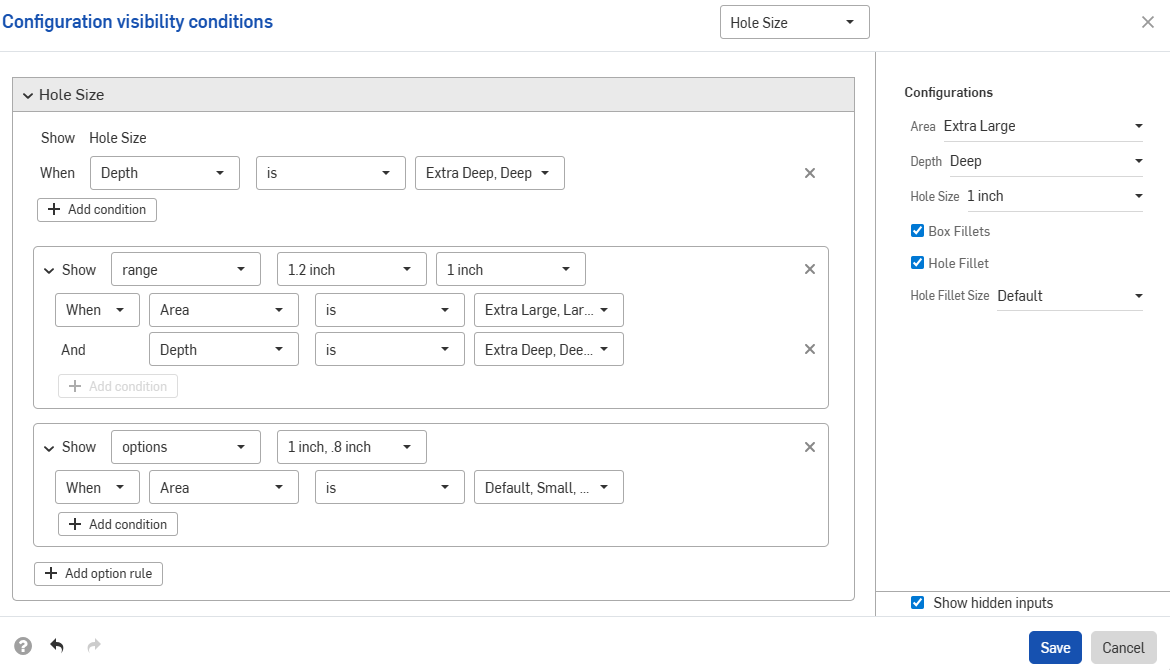

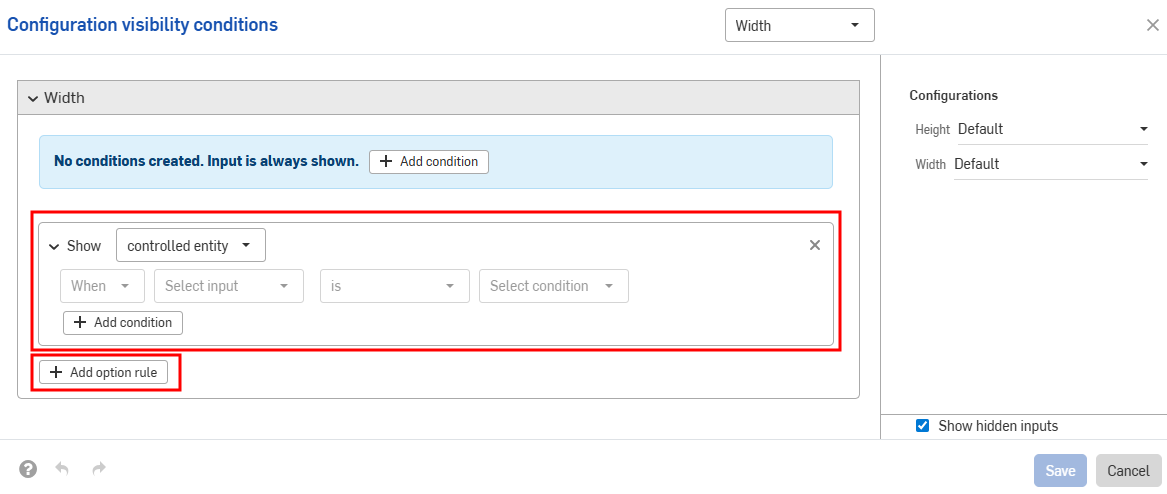

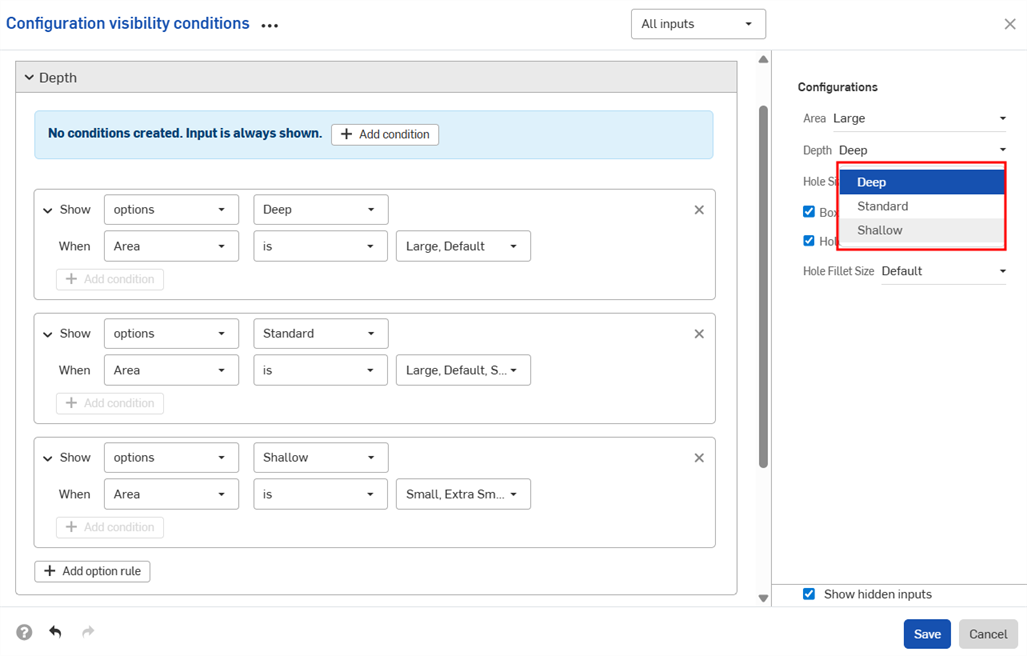

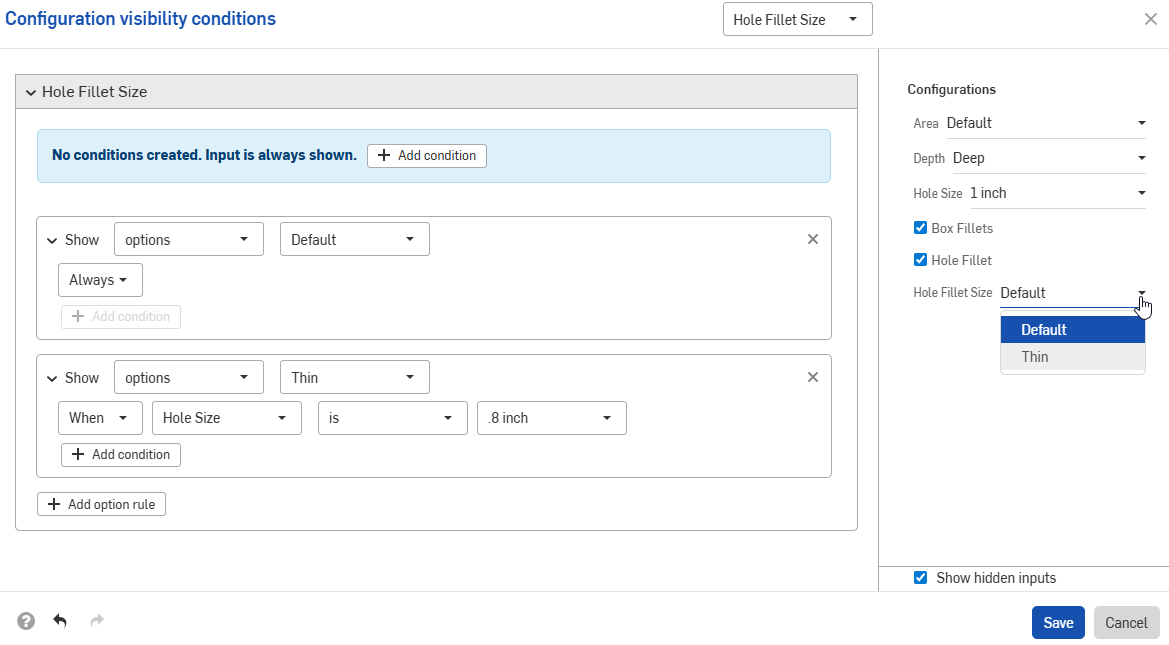

구성 가시성 조건 대화상자가 열립니다. 오른쪽 창에는 현재 선택한 구성의 미리 보기가 표시됩니다. 이 패널에서 선택한 옵션을 변경하여 설정을 미리 볼 수 있습니다.
조건 추가를 클릭합니다.

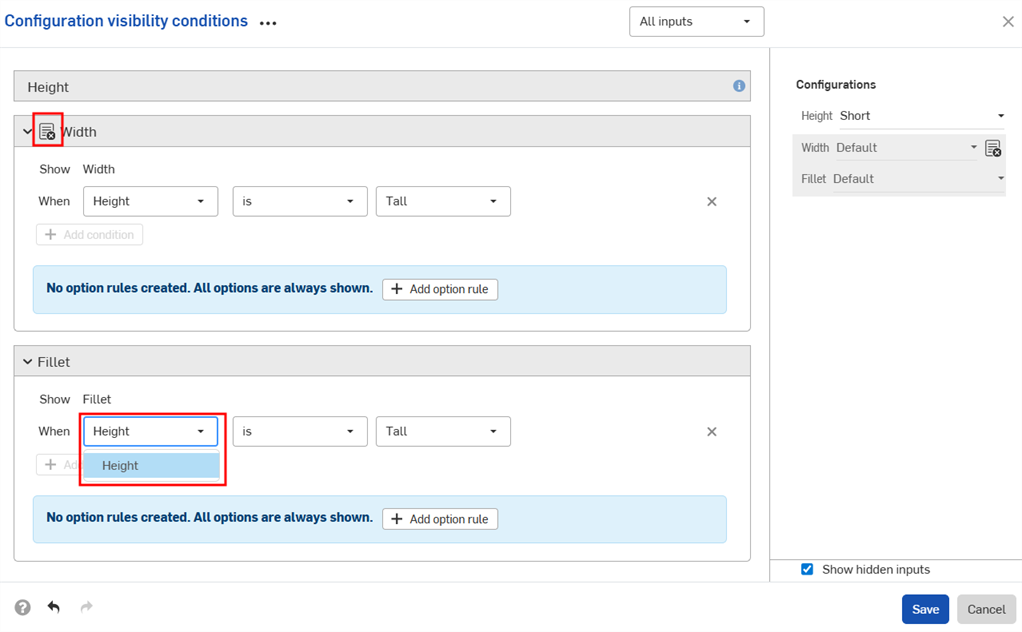

첫 번째 드롭다운을 클릭하고 이 입력의 가시성을 제어할 입력을 선택합니다. 이 예제에서는 높이 입력을 선택합니다.

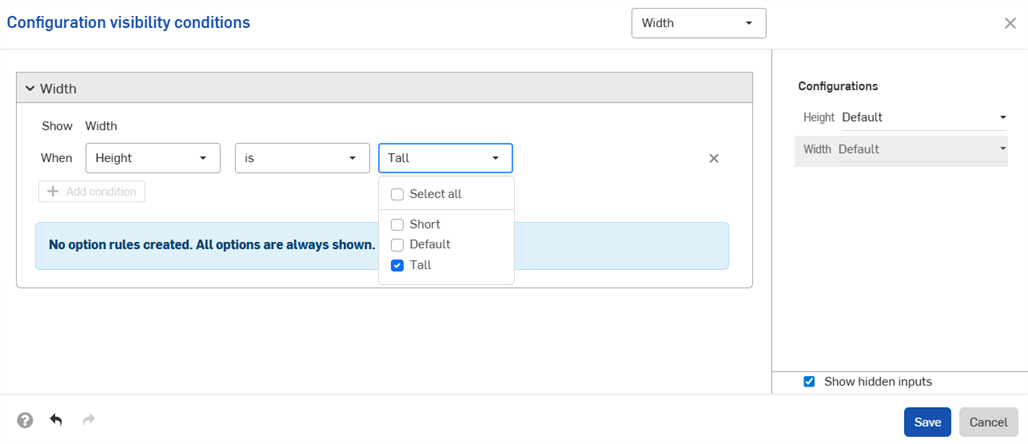

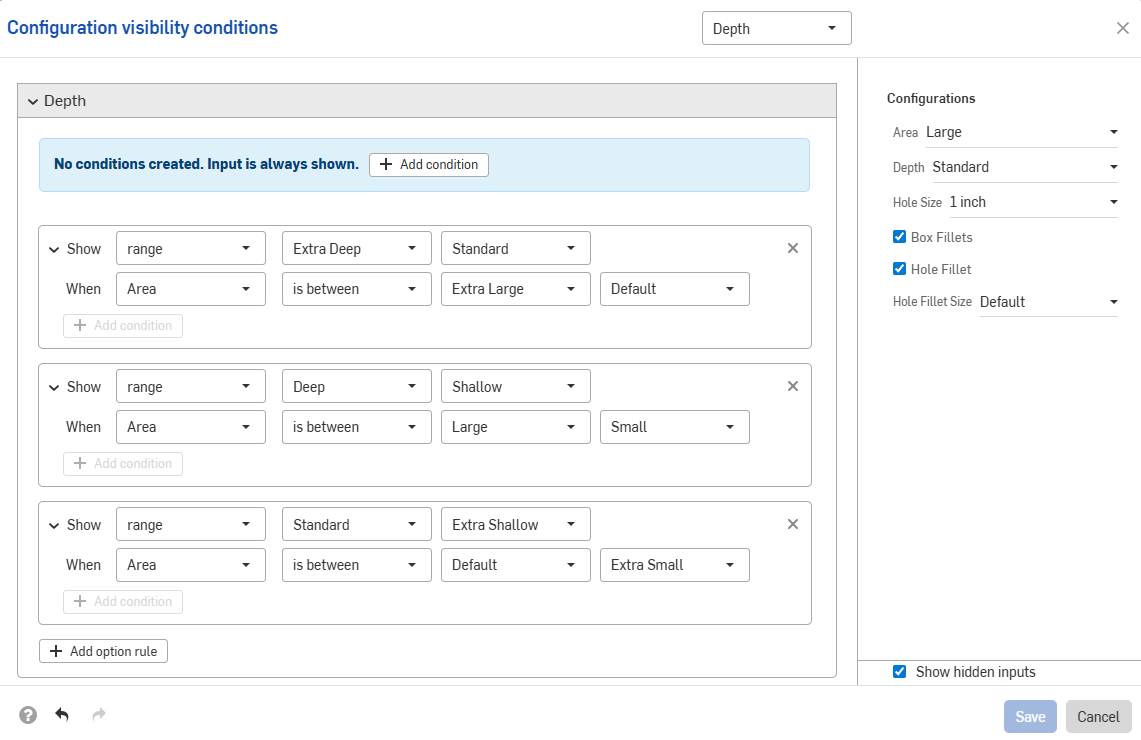

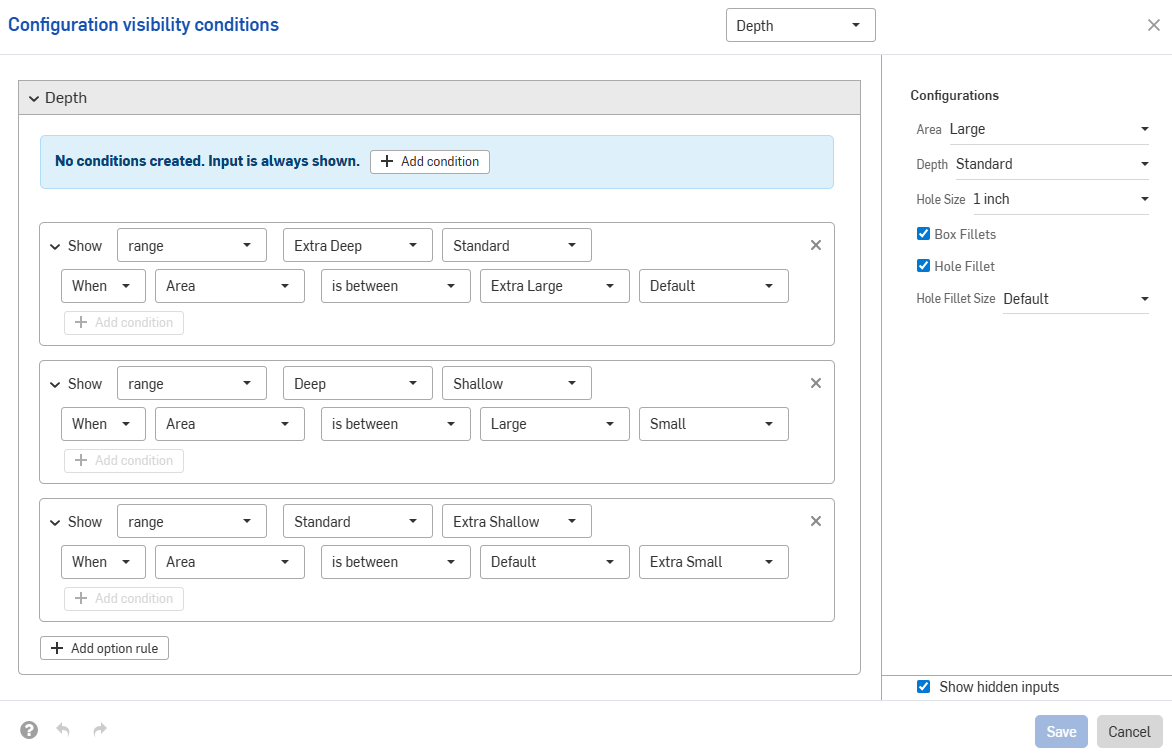

두 번째 드롭다운을 클릭하고 입력을 사용할 수 있는 조건을 선택합니다. 이 예제에서 너비 입력은 톨 높이에만 사용할 수 있습니다. 오른쪽의 미리 보기가 업데이트되어 선택 내용이 반영됩니다. 아래 이미지에서 쇼트 높이에 더 이상 너비 입력을 사용할 수 없는 것을 확인할 수 있습니다.

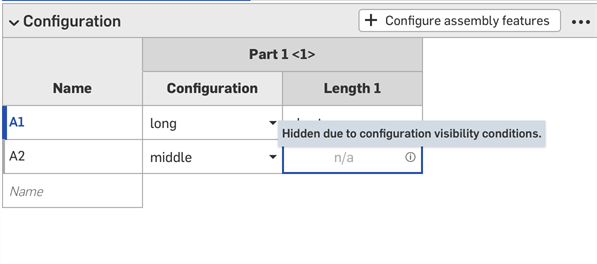

저장을 클릭합니다. 이제 너비 입력은 톨 높이를 선택한 경우에만 표시되며 너비 입력 테이블에 가시성 조건 아이콘 이 표시됩니다.

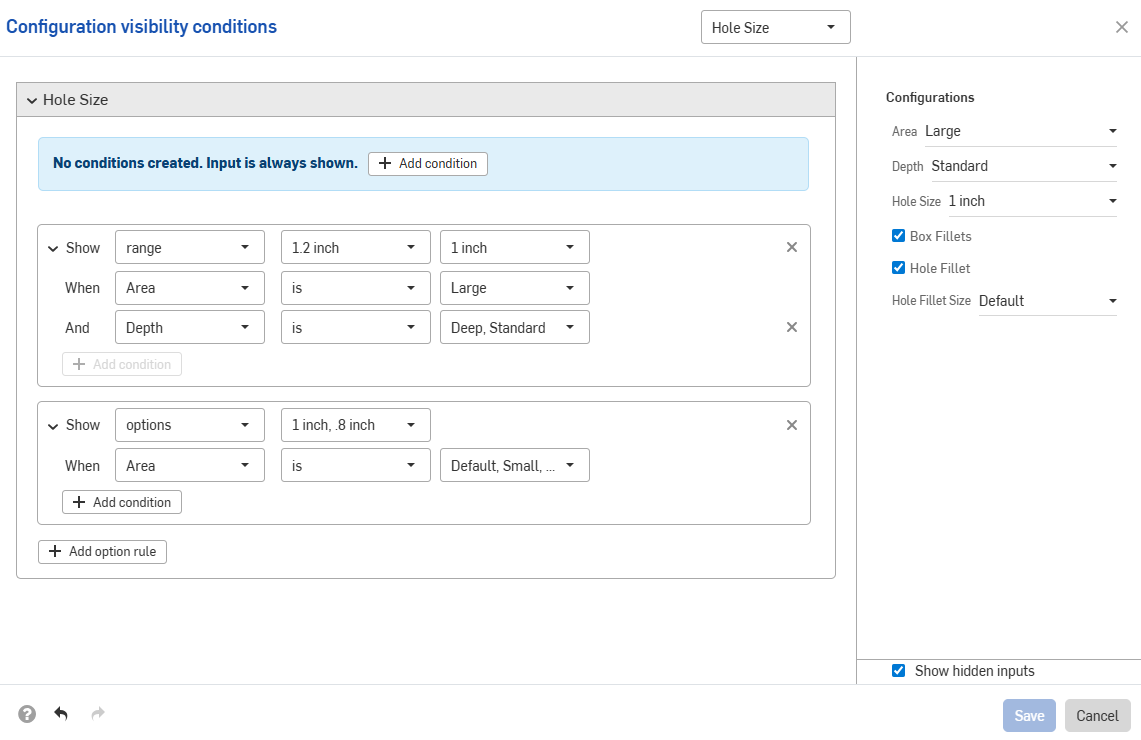

여러 조건 설정

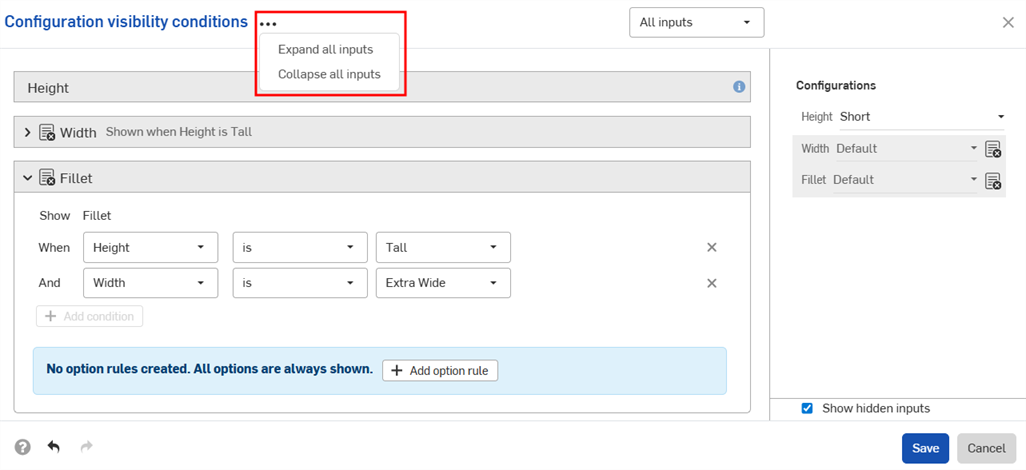

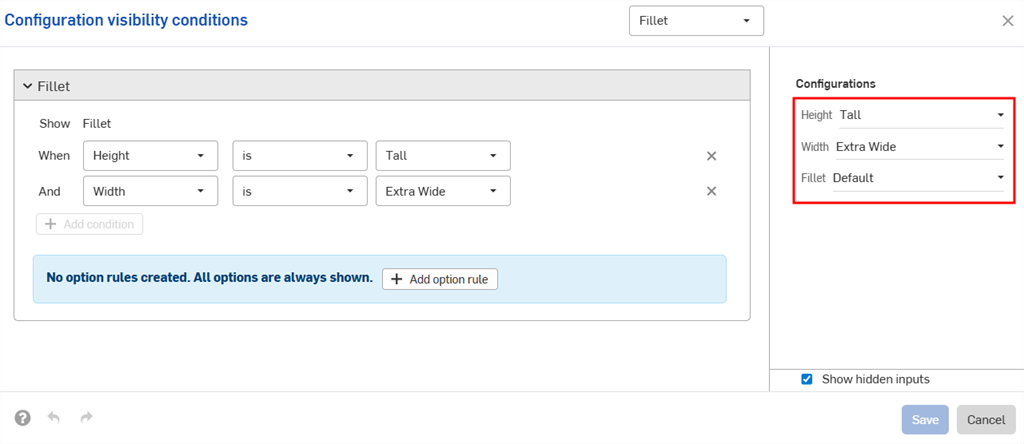

구성 조건은 가산적입니다. 위 예제에 세 번째 구성을 추가하고 아래 이미지에 표시된 조건을 설정하면 대형 필렛 옵션은 톨 높이 및 엑스트라 와이드 너비 입력이 모두 있는 파트에만 사용할 수 있습니다.

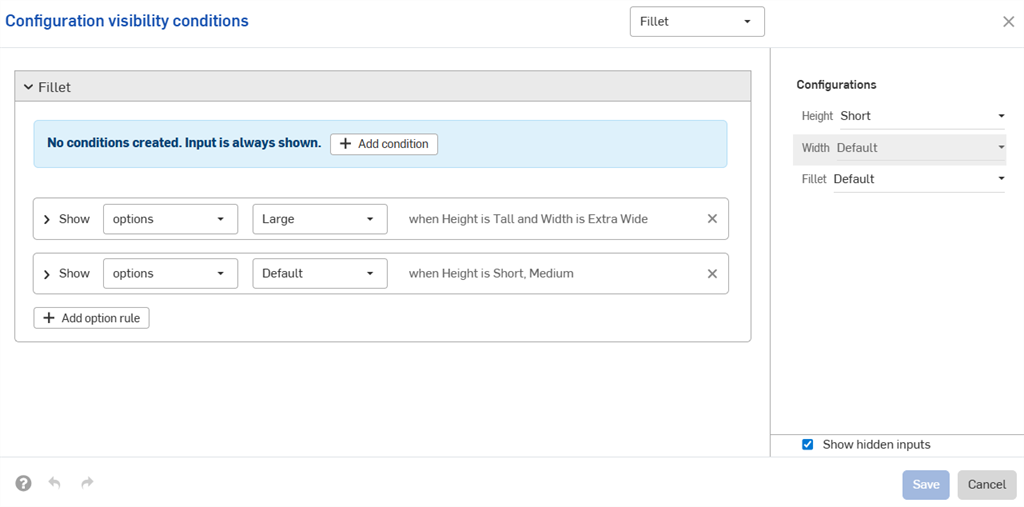

여러 조건이 있는 구성 조건 대화상자
톨 높이로 기본 너비를 설정하면 필렛 구성이 숨겨집니다.

여러 조건이 있는 구성 조건 대화상자

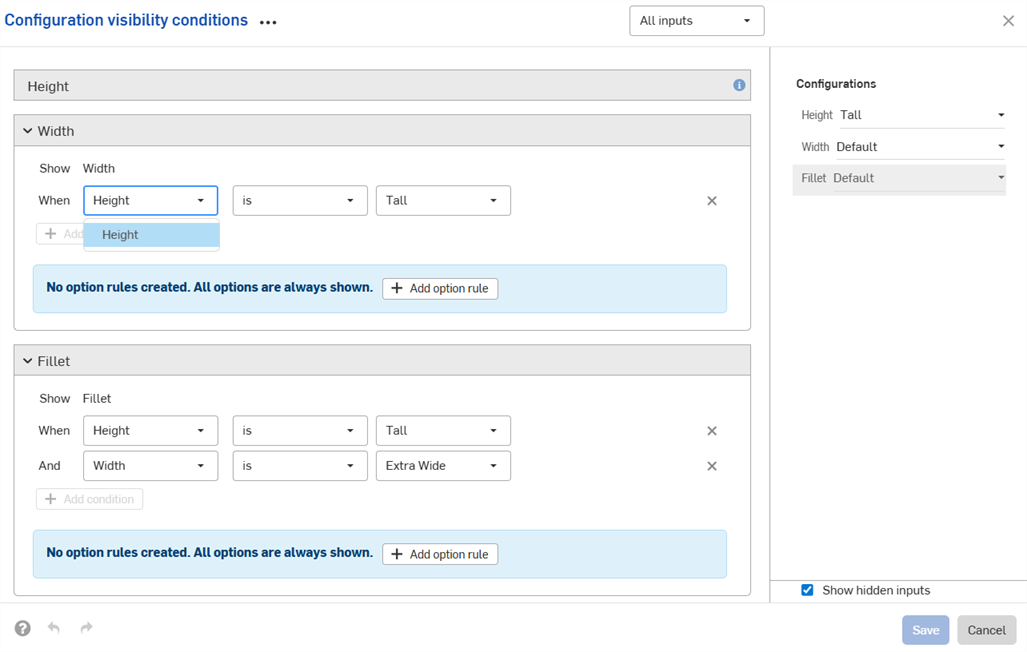

구성 입력은 구성 패널에서 입력 아래에 나타나는 입력의 가시성만 제어할 수 있습니다. 이 예에서 너비 입력은 높이 입력으로 제어할 수 있지만 필렛 입력으로는 제어할 수 없습니다.
매개변수는 상위 매개변수에 의해서만 제어될 수 있음을 보여주는 구성 조건 대화상자입니다.

Repairing visibility conditions

Visibility conditions are automatically repaired (removed) if the necessary inputs cannot be found.

For example, if the visibility of the Width input depends on the Height input, and the Height input is deleted, the visibility conditions for Width are automatically removed.

Visibility conditions for Width are calculate from the Height input.

Visibility conditions for Width are calculated from the Height input.

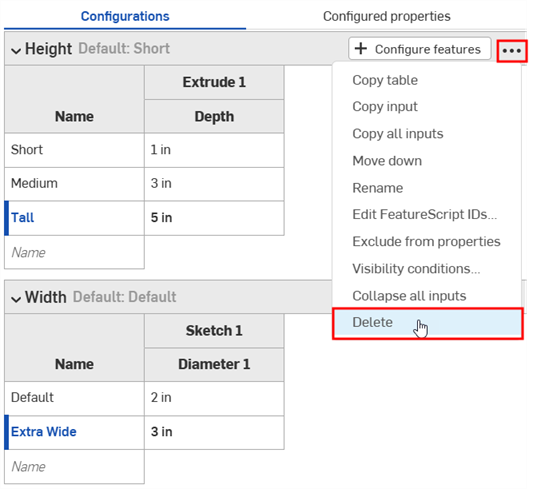

Height input is deleted

Height input is deleted.

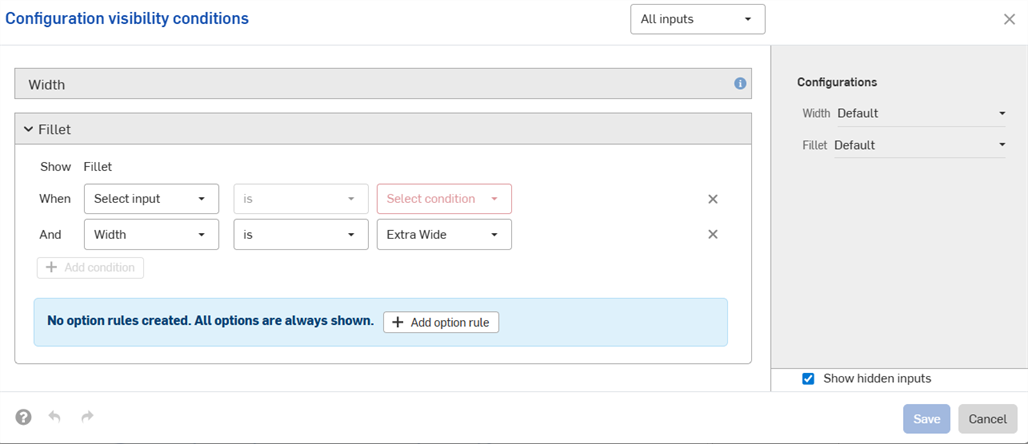

Visibility conditions are automatically repaired for the Width input

Visibility conditions are automatically repaired for the Width input.

팁

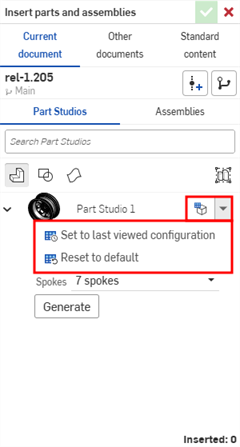

설정한 가시성 옵션은 모든 삽입 대화상자에서 사용할 수 있습니다(예: 구성된 파트를 어셈블리에 삽입할 때).

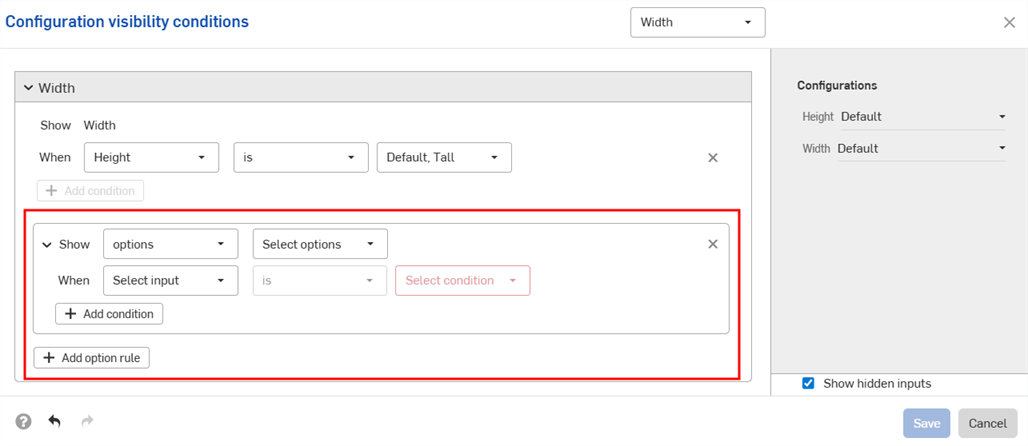

숨겨진 입력에는 항상 기본값이 있습니다. 위의 예에서 쇼트 높이와 미디엄 높이 부분은 너비 옵션이 설정되지 않았더라도 기본 너비를 갖습니다.
(파트 및 Part Studio만 해당): 속성에서 제외된 구성 입력은 속성에서 제외된 입력 아래에 있는 다른 입력의 가시성만 제어할 수 있습니다. 아래 예에서 너비가 속성에서 제외된 경우( 아이콘으로 표시) 필렛도 속성에서 제외된 경우에만 필렛 가시성을 제어할 수 있습니다.

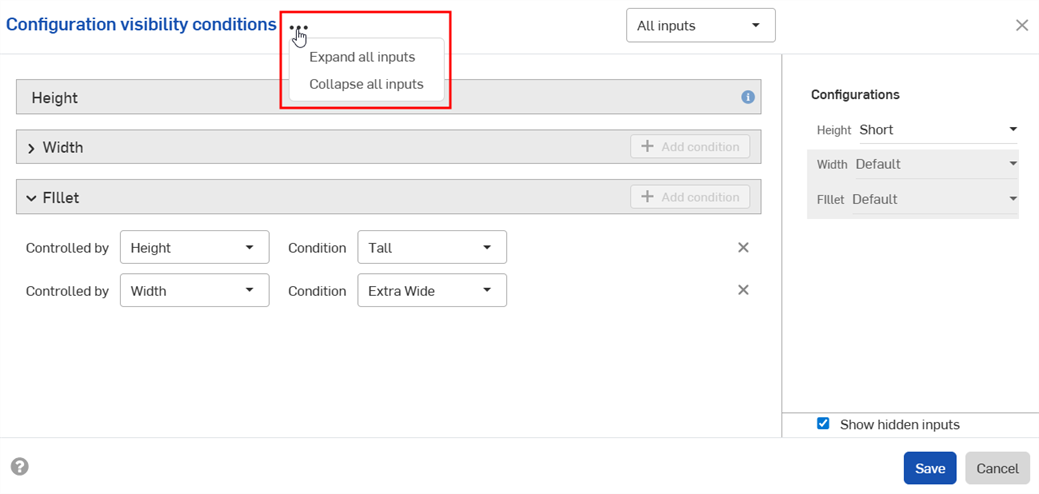

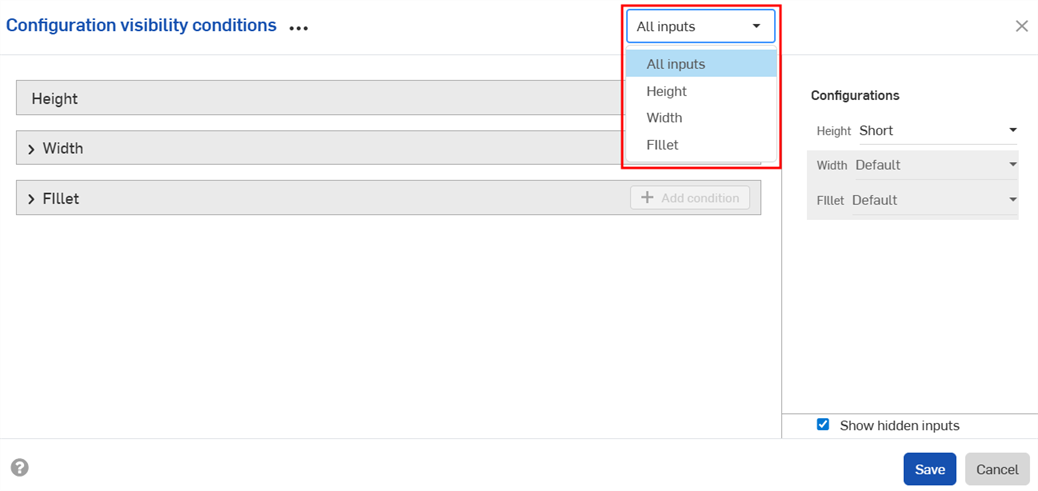

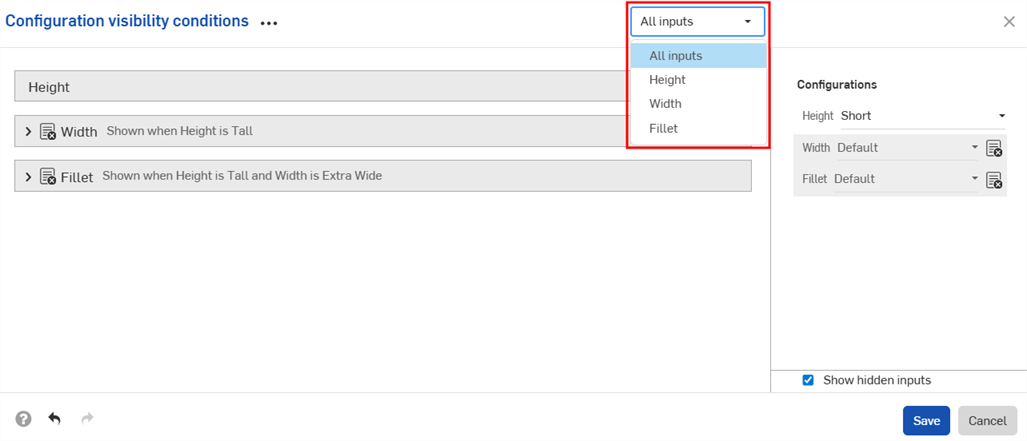

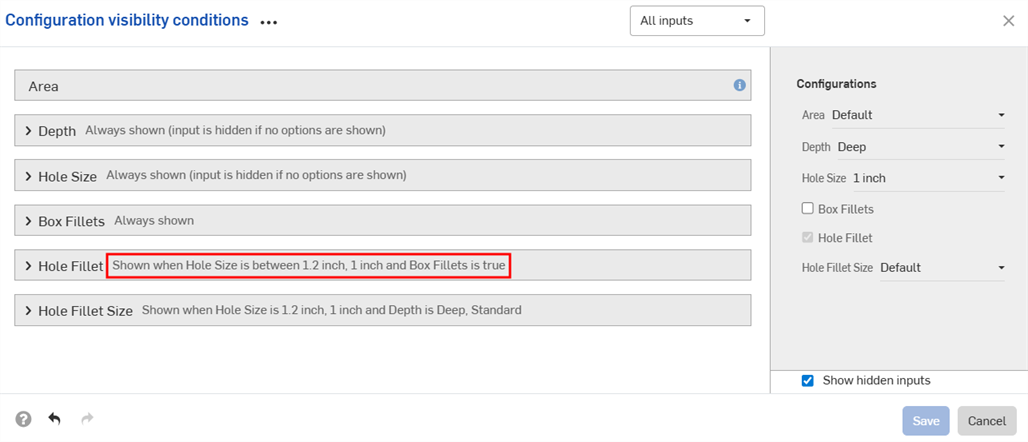

구성 가시성 조건 대화상자의입력 드롭다운을 사용하여 다른 입력을 볼 수 있습니다. 모든 입력을 선택하여 사용 가능한 모든 입력을 볼 수 있습니다.
구성 가시성 조건 대화상자의 미리 보기 섹션을 플레이그라운드로 사용하여 구성을 테스트할 수 있습니다.
구성 가시성 조건 대화상자에 회색으로 표시된 입력을 표시하려면 숨겨진 입력 표시 확인란을 선택합니다.
모든 입력에 대한 구성 가시성 조건 대화상자를 열려면 구성 선택기에서 을 클릭합니다. 해당 입력에 대한 대화상자를 열려면 구성 패널에서 을 클릭합니다.
가시성 조건에 대한 변경 사항은 구성된 요소를 참조하는 모든 기존 통합문서에 자동으로 반영됩니다.

Copying configurations

Copying and pasting inputs

You can copy and paste a configuration input into and out of a Part Studio or Assembly. This makes it quick and easy to share configurations between designs.

Open the Configuration panel in the Part Studio or Assembly that contains the input to copy.

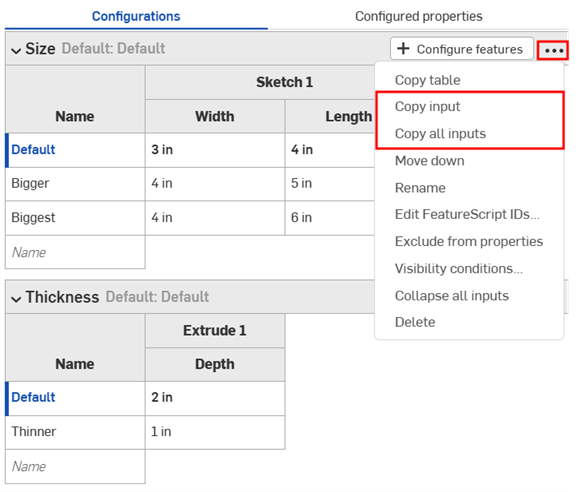

Click the input's three-dot menu and select Copy input or Copy all inputs.
Open the Configuration panel in the Part Studio or Assembly to paste the input.
Click the arrow next to Configure Part Studio/Assembly and select Paste inputs.

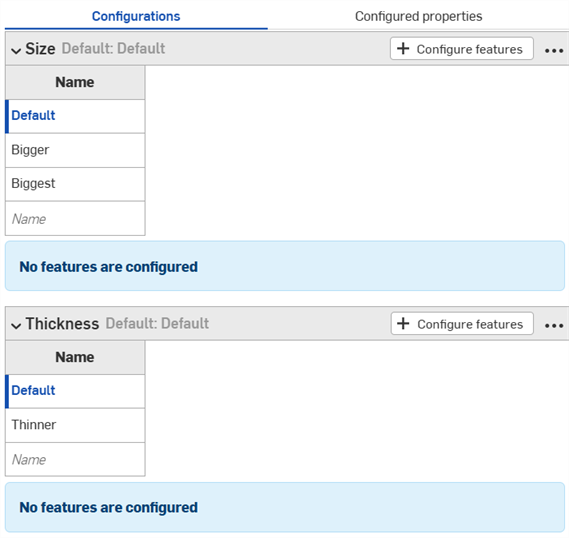

The inputs are inserted into the Configuration panel.
Select the parameters to configure from the new Part Studio or Assembly. Continue reading to learn how to now copy input values and parameters into the input tables.

Notes:

You can copy and paste configuration inputs: between Part Studios and Assemblies, within the same document, and between different documents.
All names, visibility conditions, FeatureScript IDs, and variable definitions are copied with the input.
Copied inputs are available until the user logs out.
References between the copied input and pasted input are NOT maintained; after pasting, changes to the original configuration input are NOT reflected in the pasted inputs.
Pasted visibility conditions are automatically repaired (removed) if the target configuration does not have all the inputs needed to compute the visibility.
Configuration inputs with the same internal FeatureScript IDs are not pasted. To fix this, you can delete the configuration input with the same internal FeatureScript ID and paste again.

Copying and pasting input values and parameters

You can copy and paste into and out of a configuration, to aid in entering or editing values.

To copy values and parameters:

오른쪽 상단 코너에서 +구성 피처 옆에 있는 메뉴를 엽니다.

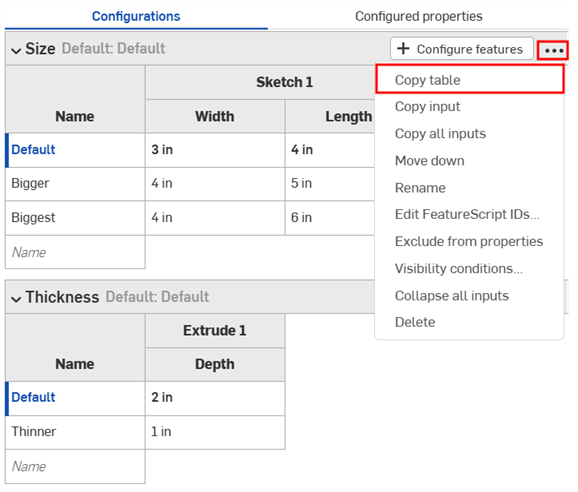

표 복사 선택:
표를 복사했으면 스프레드시트에 붙여넣을 수 있습니다.

표에는 위와 같이 열 이름도 표시됩니다. 이제 표를 편집해서 Onshape로 다시 복사/붙여넣을 수 있습니다.

아래에 파란색으로 표시된 것처럼 데이터가 있는 행과 열만 선택합니다(열 이름 또는 제목 아님).
또한 원하는 경우, 표에 비어 있는 추가 행을 삽입할 수 있습니다. 복사 명령을 선택할 때 스프레드시트에 추가 행을 포함시키기만 하면 됩니다.
복사 명령을 발행합니다.
Onshape 구성 표에서 표의 왼쪽 상단 셀을 클릭합니다.
키보드 붙여넣기 명령을 발행합니다.

Onshape는 구성 입력 표의 행과 열에 있는 데이터를 복사한 데이터로 자동으로 대체합니다. 또한 Onshape에는 각 입력 매개변수에 대한 기본 단위가 자동으로 포함됩니다.

Onshape 구성 입력 표에 스프레드시트에서 복사한 것보다 행 수가 많을 경우, 그러한 행은 붙여넣기에 포함되지 않습니다. Onshape는 즉시 필요한 행을 생성합니다.

However, if there are more columns copied from the spreadsheet than are in the Onshape configuration input table, those columns are not included in the paste. Onshape does not yet create columns on the fly. You can, however, create additional columns (parameters) in the configuration table before pasting.

파트 속성 구성하기

Onshape는 이전에 정의한 구성 입력 및 옵션 각각에 대해서도 파트 속성을 구성 패널에서 직접 구성하기 위한 메커니즘을 제공합니다. 구성할 수 있는 속성에는 파트 이름, 재질, 모양, 설명, 파트 번호, 공급업체, 프로젝트, 제품 라인, 제목 1, 제목 2, 제목 3 등이 있습니다. 프로페셔널 또는 엔터프라이즈 계정을 소유하고 있는 경우에는 사용자 지정 속성도 구성할 수 있습니다.

파트 속성을 구성하려면:

구성 패널에 기존 구성을 입력한 상태에서 패널 상단 (아래 파란색 화살표 왼쪽 참조) 을 클릭합니다 .
을 클릭하십시오.
Select the part property you wish to configure (custom part properties are included in the list). (This example uses Appearance.)
A configuration is created with the previously selected configuration input in the first column and the part property in the second column:
구성 열에서 아래 화살표를 사용하여 구성 옵션 목록 중에서 선택합니다.
모양 열(파트 속성)에서 두 번 클릭하면 값을 선택할 수 있는 대화상자가 열립니다(이 경우, 외형 편집기).
값을 선택 또는 지정하면 해당 선택 항목으로 표가 채워집니다.
을 클릭하여 속성 대화상자를 닫고 값을 수락합니다.
To add more part properties for another configuration, click .
Select a new configuration parameter from the first column.
모양 열(파트 속성)에서 두 번 클릭하면 값을 선택할 수 있는 대화상자가 열립니다.
값을 선택 또는 지정하면 해당 선택 항목으로 표가 채워집니다.
클릭하여 속성 대화상자를 닫고 값을 수락합니다.
Repeat as necessary to configure the part properties for the necessary configurations.

파트 번호를 구성하고 (전문 Company 설정 > 넘버링 체계 또는 엔터프라이즈 설정 넘버링 체계를 통해) 자동 파트 번호생성을 설정한 경우 열을 마우스 오른쪽 버튼으로 클릭하고 다음 파트 > 번호생성을 선택할 수 있습니다.

파트 번호를 생성하기 위해 파트 번호 열에서 마우스 오른쪽 버튼을 클릭할 때의 예

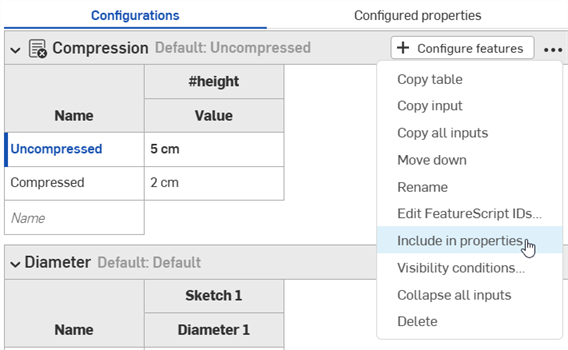

속성에 영향을 미치는 구성 제외

Some configuration tables can be excluded from properties. This is useful when you don't want to repeat configuration inputs in the Configured properties table. Excluded configurations are treated as always having their default values.

예를 들어 스프링을 생각해 보십시오. 스프링의 지름과 높이 모두에 대한 구성이 가능합니다.

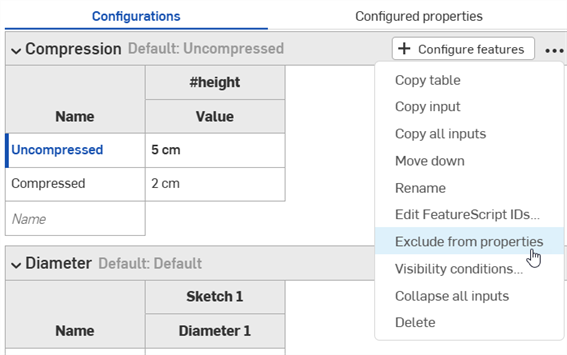

구성 패널에서 오버플로 메뉴를 클릭하고 속성에서 제외를 선택합니다.

Whether or not the spring is compressed impacts geometry, but not part number; it is the same part when it's compressed and uncompressed. To specify that all part numbers should be assigned irrespective of spring height, you would have to individually add each input to the Configured properties table and specify the part number for each.

구성 패널에서 오버플로 메뉴를 클릭하고 속성에서 제외를 선택합니다.

각 구성 가능성에 대한 파트 번호 세트

If you instead exclude the Compression configuration from the properties, you can specify part numbers based only on diameter:

구성 패널에서 오버플로 메뉴를 클릭하고 속성에서 제외를 선택합니다.

구성된 속성 테이블에서 제외된 압축 구성 테이블입니다. 파트 번호는 스프링 높이에 관계없이 설정됩니다.

파트 속성에서 구성 제외하기

In the Configuration panel, click the configuration's three-dot button, and select Exclude from properties from the menu. The Excluded from properties icon appears next to the configuration's name.
