Onshape에서는 Part Studio 구성 여부에 관계없이 어셈블리 내에서 사용자 고유의 구성을 생성할 수 있습니다. 이들은 완전히 분리되어 있으며 어느 쪽에도 영향을 미치지 않습니다.

어셈블리 구성은 Part Studio 구성과 기계적으로 동일한 방식으로 작동합니다. 차이점은 어셈블리에서는 메이트(메이트 커넥터와 혼동하지 말 것), 부품 및 패턴만 구성할 수 있다는 것입니다.

둘 이상의 사람이 동일한 통합문서를 사용 중일 경우, 팔로우 모드에서 작업할 때를 제외하고 개개인이 선택한 구성을 보게 됩니다. 이 때 팔로워에게는 지시선에서 선택된 구성이 나타납니다.

어셈블리 구성에 대해 자세히 알아보려면 어셈블리 구성(Onshape 계정 필요)에서 자가 교육 과정을 진행하십시오.

다음은 창의 오른쪽에 구성 패널 아이콘이 있는 어셈블리의 예로, 아래에 빨간색 화살표의 오른쪽에 표시되어 있습니다.

구성 목록에 액세스하기 위한 구성 아이콘을 포함한 어셈블리의 스크린샷

Terminology for working with configurations in Onshape

작업공간에서 파트 부품 또는 어셈블리가 표시된 상태로 구성 패널을 엽니다.

  1. 그래픽 영역의 오른쪽에 있는 구성 아이콘을 클릭합니다(위 참조).

  2. 구성 패널이 열립니다.

    구성 패널

  3. 어셈블리 구성 버튼을 클릭하십시오.

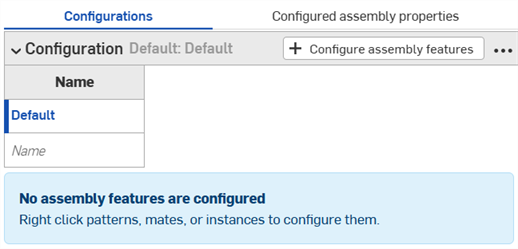

    구성 패널에 추가된 기본 구성 입력 테이블

    4. 기본적으로 '구성' 왼쪽의 캐럿이 확장되며(위의 빨간색 화살표 오른쪽 참조), 해당 단면을 축소하기 위한 패널 작업을 완료했을 때 이 캐럿을 클릭합니다.

  4. 첫 번째 행을 클릭하여 활성화하고 이름 열에 입력의 이름을 입력합니다. 예를 들어, 파트에서 패턴을 구성하기 위해 행에 2x2 및 4x4 이름을 지정할 수 있습니다. Tab을 사용해 한 행에서 다음 행으로 이동합니다.

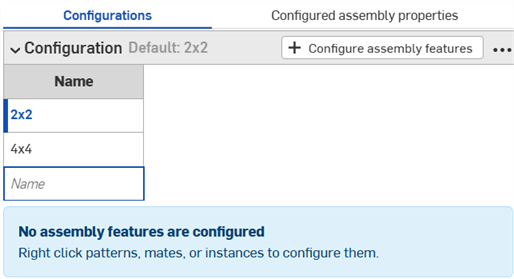

    2x2 및 4x4의 행이 포함된 구성 입력 테이블

    활성 열은 해당 열의 왼쪽에 있는 파란색 막대로 나타납니다.

  5. 표시된 행의 입력 값을 구성하려면 어셈블리 기능 구성 버튼을 클릭합니다.
  6. 매개변수를 포함하는 메이트, 부품 또는 패턴을 선택하고(어셈블리 목록에서 클릭), 열리는 대화상자에서 해당 매개변수를 선택합니다(아래와 같이 빨간색으로 표시). 그러면 매개변수가 노란색 파선으로 표시되고 구성에서 해당 입력에 대한 새로운 열이 생성됩니다(아래 참조, 구성 패널에서 빨간색 화살표 왼쪽).

    어셈블리 내 구성 목록의 스크린샷

    열 이름은 기본적으로 선택한 요소의 이름(최상위 제목)과 필드 이름(종속 레벨 제목)으로 구성됩니다. 이 경우, 상자 <1>는 선택한 요소이고, 필드 이름은 사용자가 2 x 2 및 Long으로 변경했습니다.

    7. 피처 대화상자의 필드 위로 마우스를 가져가면 구성할 수 있는 기능을 확인할 수 있습니다. 구성에 사용할 수 있는 피처는 해당 피처 위로 마우스를 가져가면 노란색으로 강조 표시됩니다.

  7. 구성된 매개변수를 편집하려면,
    1. 매개변수가 입력된 값일 경우, 표의 행을 클릭하고 새 값을 입력합니다.
    2. 입력이 대화상자에서 선택된 경우, 테이블에서 행을 두 번 클릭하여 피처 대화상자를 엽니다.

      피처 대화상자에서 해당하는 필드가 파란색으로 강조 표시됩니다. 이 입력에 대한 모델 또는 부품 목록에서 선택합니다.

  8. 구성 정의가 완료되면 창의 상단에 있는 주황색 메시지에서 완료 버튼을 클릭하거나 대화상자를 닫습니다.
  9. 각 행에 대해 6 ~ 8단계를 반복합니다.
  10. 5~8단계를 반복하여 구성에 다른 피처를 추가합니다.
  11. 모델을 사용해 입력을 테스트하려면 피처 리스트의 구성에서 아래 화살표를 사용하여 메뉴를 선택합니다.

    구성 목록 드롭다운의 스크린샷

모델이 그에 따라 업데이트됩니다. 업데이트되지 않으면 모델에서 디자인 의도를 확인하고 구성 정의가 올바로 선택되었는지 확인하십시오.

Onshape에는 구성 패널에서 직접 이전에 정의한 각 구성 입력에 대한 어셈블리 속성을 구성할 수 있는 메커니즘도 있습니다.구성할 수 있는 속성에는 이름, 설명, 파트 번호, 개정, 공급업체, 프로젝트, 제품군, 제목 1, 제목 2, 제목 3, 개정 관리되지 않음, 모든 BOM에서 제외 등이 포함됩니다.

어셈블리 속성을 구성하려면:

  1. 구성 패널에 기존 구성 입력이 있는 상태에서, 패널 맨 위의 구성된 어셈블리 속성 버튼을 클릭합니다(아래 파란색으로 표시된 항목 참조).

    어셈블리 속성 구성

    구성된 어셈블리 속성을 추가한 후 대화상자

  2. 속성 추가 버튼을 클릭하십시오.
  3. 구성하려는 어셈블리 속성을 선택합니다(목록에 속성이 포함됨). (이 예에서는 프로젝트를 사용합니다.)

    첫 번째 열에 이전에 선택한 구성 입력이, 두 번째 열에 속성이 포함된 상태로 표가 만들어집니다.

    추가된 어셈블리 속성

  4. 구성 열에서 아래 화살표를 사용하여 구성 옵션 목록 중에서 선택합니다.
  5. 프로젝트 열(프로젝트 속성)에서 이름을 입력합니다.
  6. 다른 구성 옵션에 대한 파트 속성을 더 추가하려면 플러스 사인 스퀘어을 클릭합니다.
  7. 첫 번째 열에서 새로운 구성 옵션을 선택합니다.
  8. 프로젝트 열(프로젝트 속성)에서 이름을 입력합니다.
  9. 필요한 구성 옵션에 대한 속성을 변경하기 위해 필요한 만큼 작업을 반복합니다.

파트 번호 속성을 구성할 때, 자동 파트 번호 생성이 켜져 있으면(프로페셔널 Company 설정 > 번호 매기기 구성 또는 엔터프라이즈 설정 > 번호 매기기 구성을 통해) 마우스 오른쪽 버튼을 클릭하고 새 파트 번호 생성을 선택할 수 있습니다.

다음 파트 번호 생성이 강조 표시된 파트 번호 드롭다운 메뉴

구성의 이름을 변경하려면 해당 이름(구성)을 클릭하고 새 이름을 입력합니다. 편집 상자 바깥을 클릭해서 저장하십시오.

테이블의 속성이 읽기 전용으로 설정된 경우 테이블을 삭제하거나 테이블에 속성을 추가하거나 읽기 전용 속성 열을 제거할 수 없습니다. 편집 가능한 속성의 셀 값은 여전히 수정할 수 있습니다. 읽기 전용 속성을 다시 편집 가능으로 만들어 테이블을 수정합니다.

구성이 있는 파트가 어셈블리에 삽입된 후, 어떤 장치에서든 해당 파트의 구성을 변경할 수 있습니다.

  1. 파트(또는 부품 목록에서 파트 이름)를 마우스 오른쪽 버튼으로 클릭하고 구성 변경을 선택합니다.

    구성 변경 대화상자가 열립니다.

    구성 변경 대화상자

  2. 새 구성 옵션을 선택합니다.
  3. 선택이 만족스러우면 수락 아이콘을 클릭합니다(작업을 취소하려면 빨간색 X을 사용).

iOS 및 Android 장치의 경우, 3개 점 메뉴를 탭하고 '구성 변경'을 선택하여 구성 드롭다운에 액세스한 다음, 서로 다른 구성을 선택합니다. 생성 버튼을 탭하면 해당 파트의 새로운 구성이 생성됩니다.

메뉴 아이콘이 주황색 원으로 표시된 파트 목록 구성 변경이 주황색 원으로 표시된 부품 메뉴 생성 버튼이 주황색 원으로 표시된 구성 필드

Configuration tables and inputs in an Assembly that is derived from an Assembly mirror are view only, and are referenced from the source Assembly. These configuration tables and inputs must be edited from their source Assembly tab.

이 섹션의 예제에서는 구성된 Part Studio를 보여 줍니다. 피처는 구성된 어셈블리로 작업할 때와 동일합니다.

구성 입력 또는 입력 매개변수(열)의 이름을 바꾸려면 현재 이름 위로 마우스를 가져가면 I-Cursor가 표시됩니다. 현재 텍스트를 클릭하여 선택하고 새 텍스트를 입력한 다음 Enter 키를 누릅니다.

구성 이름 바꾸기

구성 입력 이름 바꾸기 구성 입력 매개변수 이름 바꾸기

구성 입력 매개변수(열)는 스케치 피처에 대해서만 이름을 바꿀 수 있습니다.

이름을 바꿀 수 있는 유일한 구성 라벨은 구성 입력과 스케치 피처 입력 매개변수입니다.

컨텍스트 메뉴를 통해 구성 입력의 이름을 바꿀 수도 있습니다.

컨텍스트 메뉴

구성 입력을 조정하려면 점 3개 버튼을 클릭합니다. 메뉴 아이콘

구성 입력 드롭다운 메뉴

  • 테이블 복사 - 전체 구성 입력을 복사한 다음 기록을 보관하거나 편집할 수 있도록 스프레드시트에 붙여넣을 수 있습니다. 마찬가지로 스프레드시트에서 구성 입력에 다시 붙여넣을 수 있습니다. 입력값 및 매개변수 복사 및 붙여넣기를 참조하십시오.
  • 입력 복사 - 입력과 값(행)을 복사합니다. 그런 다음 다른 Part Studio 또는 어셈블리의 구성 패널에 붙여넣고 테이블 복사 명령을 사용하여 매개변수를 추가할 수 있습니다. 입력 복사 및 붙여넣기를 참조하십시오.
  • 모든 입력 복사 - 구성 패널의 모든 입력과 값(행)을 복사합니다. 그런 다음 다른 Part Studio 또는 어셈블리의 구성 패널에 붙여넣고 테이블 복사 명령을 사용하여 매개변수를 추가할 수 있습니다. 입력 복사 및 붙여넣기를 참조하십시오.
  • 위쪽/아래쪽으로 이동 - 구성 패널에서 입력 순서를 변경합니다.입력을 클릭하고 드래그하여 재정렬할 수도 있습니다.
  • 이름 바꾸기 - 구성 입력의 이름을 바꿉니다. 구성 이름 바꾸기 섹션에 설명된 대로 입력의 이름을 바꿀 수도 있습니다.
  • FeatureScript ID 편집 - 이 대화상자는 구성 입력의 내부 FeatureScript 식별자를 변경합니다. 대화상자 내부를 클릭하여 ID를 변경합니다. 완료하면 오른쪽 하단에서 참조 끊기 및 ID 변경을 선택합니다.

    피처리스트 ID 편집

    이 대화상자는 일반적으로 사용자 지정 FeatureScript 피처 내에서 Part Studio를 구축해야 할 경우에만 유용합니다.

  • 속성에서 제외 - 영향을 받는 속성에서 구성 제외하기를 참조하십시오.
  • 모든 입력 축소/확장 - 구성 패널의 모든 구성 입력을 축소하거나 확장합니다.
  • 가시성 조건 - 가시성 조건 설정을 참조하십시오.
  • 삭제 - 구성 입력을 즉시 삭제하려면 이 작업을 선택합니다. 경고는 표시되지 않습니다.

모든 표의 경우, 컨텍스트 메뉴를 사용해(마우스 오른쪽 버튼 클릭) 행 또는 열을 조작합니다.

구성 입력 삭제

열 콘텍스트 메뉴

오른쪽 클릭 컨텍스트 메뉴

행 컨텍스트 메뉴

  • 전환 - 현재 선택한 입력이 아닌 행을 마우스 오른쪽 버튼으로 클릭하면 메뉴 아이템 앞에 다른 입력으로 전환이 표시됩니다.
  • 기본값으로 설정 - 행이 현재 기본 입력값이 아닌 경우 새 기본값으로 설정합니다.현재 기본값은 입력 이름 옆에 표시됩니다.

    기본 입력값은 입력 이름 옆에 표시됩니다.

  • 행 복제 - 중복 행을 생성합니다. 새 입력을 이 입력에 붙여넣을 준비를 할 때 특히 편리합니다. 자세한 내용은 아래의구성 입력에 테이블 복사 및 붙여넣기를 참조하십시오.
  • 위/아래로 이동 - 선택한 행을 한 행 위 또는 아래로 이동합니다.클릭하고 드래그하여 행을 재정렬할 수도 있습니다.
  • 이름 바꾸기 - 입력 이름을 바꿉니다.
  • 열/행 삭제 - 선택한 열 또는 행을 삭제합니다.

표에서 개별 열의 모서리를 클릭해서 드래그하여 크기를 조정할 수 있습니다. 스택형 열 라벨의 경우, 위의 그림에서 파란색 화살표로 표시된 하단 라벨을 클릭해서 드래그하십시오.

Part Studio 또는 어셈블리에 구성 입력을 복사하여 붙여넣을 수 있습니다. 따라서 설계 간에 구성을 빠르고 쉽게 공유할 수 있습니다.

  1. 복사할 입력이 들어 있는 Part Studio 또는 어셈블리에서 구성 패널을 엽니다.

  2. 입력의 점 세 개 메뉴를 클릭하고 입력 복사 또는 모든 입력 복사를 선택합니다.
    입력 복사 및 모든 입력 복사가 강조 표시된 구성 입력 3점 메뉴

  3. Part Studio 또는 어셈블리에서 구성 패널을 열어 입력 내용을 붙여넣습니다.

  4. Part Studio/어셈블리 구성 옆의 화살표를 클릭하고 입력 붙여넣기를 선택합니다.
    구성 입력 3점 메뉴
    입력이 구성 패널에 삽입됩니다.
    새 Part Studio에 붙여넣은 구성 입력

  5. 새 Part Studio 또는 어셈블리에서 구성할 매개변수를 선택합니다. 입력 값과 매개변수를 입력 테이블에 복사하는 방법을 알아보려면 계속 읽어 보십시오.

노트:

  • Part Studio와 어셈블리 간, 동일한 통합문서 내, 다른 통합문서 간에 구성 입력을 복사하여 붙여넣을 수 있습니다.
  • 모든 이름, 가시성 조건, FeatureScript ID 및 변수 정의가 입력과 함께 복사됩니다.
  • 복사된 입력은 사용자가 로그아웃할 때까지 사용할 수 있습니다.
  • 복사한 입력과 붙여넣은 입력 간의 참조는 유지되지 않습니다. 붙여넣은 후에는 원래 구성 입력에 대한 변경 사항이 붙여넣은 입력에 반영되지 않습니다.
  • 대상 구성에 가시성 계산에 필요한 모든 입력이 없는 경우 붙여넣은 가시성 조건이 자동으로 수정(제거)됩니다.
  • 내부 FeatureScript ID가 동일한 구성 입력은 붙여넣지 않습니다. 이 문제를 해결하려면 동일한 내부 FeatureScript ID를 가진 구성 입력을 삭제하고 다시 붙여넣을 수 있습니다.

값을 입력하거나 편집하는 데 도움이 되도록 구성에 복사하고 붙여넣을 수 있습니다.

값과 매개변수 복사하기

  1. 오른쪽 상단 코너에서 +구성 피처 옆에 있는 드롭다운 메뉴에 액세스할 수 있는 추가 메뉴 아이콘 메뉴를 엽니다.
  2. 표 복사 선택:

    구성 입력 테이블 옆에 있는 자세히 버튼을 클릭합니다.

  3. 표를 복사했으면 스프레드시트에 붙여넣을 수 있습니다.

    새로 복사한 표를 스프레드시트에 붙여 넣는 예

표에는 위와 같이 열 이름도 표시됩니다. 이제 표를 편집해서 Onshape로 다시 복사/붙여넣을 수 있습니다.

  1. 새 테이블 편집

    아래에 파란색으로 표시된 것처럼 데이터가 있는 행과 열만 선택합니다(열 이름 또는 제목 아님).

    또한 원하는 경우, 표에 비어 있는 추가 행을 삽입할 수 있습니다. 복사 명령을 선택할 때 스프레드시트에 추가 행을 포함시키기만 하면 됩니다.

  2. 복사 명령을 발행합니다.
  3. Onshape 구성 표에서 표의 왼쪽 상단 셀을 클릭합니다.
  4. 키보드 붙여넣기 명령을 발행합니다.

    구성 표 붙여넣기

Onshape는 구성 입력 표의 행과 열에 있는 데이터를 복사한 데이터로 자동으로 대체합니다. 또한 Onshape에는 각 입력 매개변수에 대한 기본 단위가 자동으로 포함됩니다.

Onshape 구성 입력 표에 스프레드시트에서 복사한 것보다 행 수가 많을 경우, 그러한 행은 붙여넣기에 포함되지 않습니다. Onshape는 즉시 필요한 행을 생성합니다.

그러나 Onshape 구성 입력 표에 스프레드시트에서 복사한 것보다 열 수가 많을 경우, 그러한 열은 붙여넣기에 포함되지 않습니다. Onshape는 즉시 필요한 열을 생성하지 않습니다. 단, 붙여넣기 전에 구성 표에서 추가 열(매개변수)을 생성할 수는 있습니다.

이 섹션의 예제에서는 구성된 Part Studio를 보여 줍니다. 피처는 구성된 어셈블리로 작업할 때와 동일합니다.

구성 가시성 조건 대화상자를 사용하면 구성에 로직을 추가할 수 있으므로 특정 입력 및 옵션을 사용할 수 있는 시기를 제어할 수 있습니다.

입력에 대한 세 가지 옵션 규칙을 보여 주는 구성 조건 대화상자

높이 및 폭이라는 두 개의 입력이 있는 파트를 예로 들어 보겠습니다.

높이와 너비에 대한 2가지 구성 옵션이 있는 Part Studio

기본적으로 모든 높이의 일부는 원하는 너비를 가질 수 있습니다. 하지만 엑스트라 와이드 너비는 톨 높이에서만 사용할 수 있다고 가정해 보겠습니다. 이 경우, 너비 입력이 표시되는 조건을 설정할 수 있습니다.

  1. 구성 패널에서 입력의 점 세 개 버튼을 클릭하고 메뉴에서 가시성 조건을 선택합니다.

    가시성 조건이 강조 표시된 구성 패널의 추가 옵션 메뉴

    구성 가시성 조건 대화상자가 열립니다. 오른쪽 창에는 현재 선택한 구성의 미리 보기가 표시됩니다. 이 패널에서 선택한 옵션을 변경하여 설정을 미리 볼 수 있습니다.

    기본 구성 조건 대화상자

  2. 조건 추가를 클릭합니다.
  3. 첫 번째 드롭다운을 클릭하고 이 입력의 가시성을 제어할 입력을 선택합니다. 이 예제에서는 높이 입력을 선택합니다.
  4. 두 번째 드롭다운에서 특정 옵션을 선택하려면 is를 선택하고, 옵션 범위를 선택하려면 is between을 선택합니다.
    • Is: 나타나는 세 번째 드롭다운을 클릭하고 입력에 허용된 옵션을 선택합니다.
    • Is between: 세 번째 드롭다운을 클릭하고 범위에서 첫 번째로 허용된 옵션을 선택합니다. 네 번째 드롭다운을 클릭하고 범위에서 마지막으로 허용된 옵션을 선택합니다.

      이 예시에서 너비 입력은 톨 높이에만 사용할 수 있습니다. 오른쪽 미리보기는 선택 사항을 반영하여 업데이트됩니다. 아래 이미지에서 기본 높이에는 너비 입력을 더 이상 사용할 수 없음을 확인할 수 있습니다.

      하나의 조건이 추가된 구성 조건 대화상자

  5. 저장을 클릭합니다. 이제 너비 입력은 톨 높이를 선택한 경우에만 표시되며 너비 입력 테이블에 가시성 조건 아이콘 가시성 조건 아이콘이 표시됩니다.

    가시성 조건이 강조 표시된 구성 패널의 추가 옵션 메뉴

    너비 옵션이 보이지 않는 미디엄 높이를 보여주는 구성 예제의 가시성 조건

    톨 높이에 사용 가능한 두 너비를 모두 보여주는 가시성 조건의 예

    가시성 조건(예: 톨 높이와 엑스트라 와이드 너비를 보여주는 예)

구성 가시성 조건 대화상자의 옵션 규칙 설정을 사용하여 특정 옵션이 표시되어야 하는 조건을 지정할 수 있습니다.

옵션 규칙 로직은 목록 입력에 대해서만 설정할 수 있습니다.

  1. 구성 가시성 조건 대화상자에서 입력을 확장하고 옵션 규칙 추가를 클릭합니다. 대화상자에 새 섹션이 나타납니다.
    옵션 규칙 추가 버튼이 강조 표시된 기본 구성 가시성 조건 대화상자
  2. 표시 라인에서 제어 중인 옵션을 선택합니다.
    • 옵션: 나타나는 드롭다운을 클릭하고 조건을 설정할 옵션을 선택합니다.
    • 범위: 첫 번째 드롭다운을 클릭하고 범위의 첫 번째 옵션을 선택합니다. 두 번째 드롭다운을 클릭하고 범위에서 마지막 옵션을 선택합니다. 범위에는 특정 옵션이 포함되며 겹치는 범위도 허용됩니다.
  3. When 라인에서:
    1. 첫 번째 드롭다운에서 입력을 선택합니다.
    2. 특정 옵션을 선택하려면 is를 선택하고, 다양한 옵션을 선택하려면 is between을 선택합니다.
      • Is: 나타나는 드롭다운을 클릭하고 옵션에 허용되는 값을 선택합니다.
      • Is between: 첫 번째 드롭다운을 클릭하고 범위에서 첫 번째로 허용된 옵션을 선택합니다. 두 번째 드롭다운을 클릭하고 범위에서 마지막으로 허용된 옵션을 선택합니다.

  4. 조건 추가를 클릭하고 이 단계를 반복하여 구성 내에 로직을 계속 추가합니다.

    옵션 규칙 내의 조건은 AND 문으로 함께 결합됩니다. 제어된 옵션을 표시하려면 모든 조건을 충족해야 합니다.

  5. 옵션 규칙 추가를 다시 클릭하여 다른 옵션에 대한 조건을 추가합니다.
  6. 저장을 클릭합니다.

아래 예에서 “Deep” 옵션은 Area가 Default 이상인 경우에만 허용됩니다. “표준” 옵션은 면적이 대형, 기본값 또는 소형인 경우에만 사용할 수 있습니다. “얕은” 옵션은 면적이 작거나 작은 경우에만 사용할 수 있습니다.

입력에 대한 세 가지 옵션 규칙을 보여 주는 구성 조건 대화상자

다음 예에서는 겹치는 범위를 사용하여 가시성 조건을 지정합니다.

입력에 대한 세 가지 옵션 규칙을 보여 주는 구성 조건 대화상자

아래 예에서는 옵션과 범위 컨트롤을 조합하여 필요한 로직을 설정합니다.

추가 옵션 규칙을 보여주는 구성 조건 대화상자

입력 조건은 가산적입니다. 위 예제에 세 번째 구성을 추가하고 아래 이미지에 표시된 조건을 설정하면 대형 필렛 옵션은 톨 높이 및 엑스트라 와이드 너비 입력이 모두 있는 파트에만 사용할 수 있습니다.

여러 조건이 있는 구성 가시성 조건 대화상자
톨 높이로 기본 너비를 설정하면 필렛 구성이 숨겨집니다.

여러 조건이 있는 구성 가시성 조건 대화상자

구성 입력은 구성 패널에서 입력 아래에 나타나는 입력의 가시성만 제어할 수 있습니다. 이 예에서 너비 입력은 높이 입력으로 제어할 수 있지만 필렛 입력으로는 제어할 수 없습니다.
매개변수는 상위 매개변수에 의해서만 제어될 수 있음을 보여주는 구성 가시성 조건 대화상자입니다.

필요한 입력 또는 옵션을 찾을 수 없는 경우 가시성 상태가 자동으로 복구(제거)됩니다.

예를 들어, 폭 입력의 가시성이 높이 입력에 따라 달라지고 높이 입력이 삭제되면 폭에 대한 가시성 조건이 자동으로 제거됩니다. 삭제되거나 이동된 개별 옵션에도 동일하게 적용됩니다.이 예에서는 높이 입력도 필렛 옵션에서 제거되었습니다.

작업공간에 경고가 표시되고 대화상자에서 조건이 제거됩니다.

삭제 후 가시성 조건이 조정되었다는 Onshape 경고 풍선

대화 상자에서 입력이 축소될 때 표시되는 가시성 요약

  • 설정한 가시도 조건과 옵션 규칙은 모든 삽입 대화상자(예: 구성된 파트를 어셈블리에 삽입할 때) 에서 사용할 수 있습니다. 가시성 조건에 대한 변경 사항은 구성된 요소를 참조하는 모든 기존 문서에 자동으로 반영됩니다.

  • 숨겨진 입력은 항상 기본값을 갖습니다. 이 페이지의 첫 번째 예에서는 너비 옵션이 설정되지 않았더라도 짧은 높이 및 중간 높이 부품에는 기본 너비가 있습니다.

    • 구성 입력에 표시되는 옵션이 없는 경우 해당 입력은 숨겨지고 기본값으로 간주됩니다.

  • 입력 또는 옵션을 축소하면 가시성 조건 요약이 대화상자에 표시됩니다.

    대화 상자에서 입력이 축소될 때 표시되는 가시성 요약대화 상자에서 옵션을 축소할 때 표시되는 가시성 요약

  • (파트 및 Part Studio만 해당): 속성에서 제외된 구성 입력은 속성에서 제외된 입력 아래에 있는 다른 입력의 가시성만 제어할 수 있습니다. 아래 예에서 너비가 속성에서 제외된 경우( 메뉴 아이콘아이콘으로 표시) 필렛도 속성에서 제외된 경우에만 필렛 가시성을 제어할 수 있습니다.

    가시성 조건이 강조 표시된 구성 패널의 추가 옵션 메뉴

    가시성 조건이 강조 표시된 구성 패널의 추가 옵션 메뉴

  • (파트 및 Part Studio만 해당): 속성에서 제외된 구성 입력은 릴리스 패키지 및 리비전 참조 값에서 기본값을 갖는 것으로 처리됩니다. 가시성 조건으로 인해 기본값을 사용할 수 없는 경우, 첫 번째로 표시되는 값이 사용됩니다.

  • 구성 가시성 조건 대화상자의입력 드롭다운을 사용하여 다른 입력을 볼 수 있습니다. 모든 입력을 선택하여 사용 가능한 모든 입력을 볼 수 있습니다.

    구성 가시성 조건 대화상자에서 입력 드롭다운을 클릭했습니다.

  • 대화상자에 여러 입력이 표시되면 점 3개 버튼을 클릭하여 모든 입력을 확장하거나 축소합니다.

    점 세 개 버튼을 클릭하여 구성 가시성 조건 대화상자의 모든 입력을 확장하거나 축소합니다.

  • 구성 가시성 조건 대화상자의 미리 보기 섹션을 플레이그라운드로 사용하여 구성을 테스트할 수 있습니다.
    • 대화 상자에서 회색으로 표시된 입력을 제거하려면 숨겨진 입력 표시 확인란을 선택 취소합니다.

  • 구성된 파트를 어셈블리에 추가할 때 숨겨진 입력은 구성 패널에서 회색으로 표시됩니다.

    가시성 조건으로 인해 입력이 읽기 전용임을 보여주는 툴팁

  • 모든 입력에 대한 구성 가시성 조건 대화상자를 열려면 구성 선택기에서 가시성 조건 아이콘을 클릭합니다. 해당 입력에 대한 대화상자를 열려면 구성 패널에서 가시성 조건 아이콘을 클릭합니다.

일부 구성 테이블은 속성에서 제외할 수 있습니다. 이는 구성 속성 테이블의 구성 입력을 반복하지 않으려는 경우에 유용합니다. 제외된 구성은 항상 기본값이 있는 것으로 취급됩니다.

예를 들어 스프링을 생각해 보십시오. 스프링의 지름과 높이 모두에 대한 구성이 가능합니다.

구성 패널에서 오버플로 메뉴를 클릭하고 속성에서 제외를 선택합니다.

스프링의 압축 여부는 형상에는 영향을 주지만 파트 번호에는 영향을 주지 않습니다. 즉, 스프링은 압축 여부와 압축 해제시 동일한 부품입니다. 스프링 높이와 관계없이 모든 파트 번호를 지정하도록 지정하려면 구성 속성 테이블에 개별적으로 각 입력을 추가하고 각 구성 옵션에 대한 파트 번호를 지정해야 합니다.

구성 패널에서 오버플로 메뉴를 클릭하고 속성에서 제외를 선택합니다.

각 구성 가능성에 대한 파트 번호 세트

대신 속성에서 압축 구성을 제외하면 직경만을 기준으로 파트 번호를 지정할 수 있습니다.

구성 패널에서 오버플로 메뉴를 클릭하고 속성에서 제외를 선택합니다.

구성된 속성 테이블에서 제외된 압축 구성 테이블입니다. 파트 번호는 스프링 높이에 관계없이 설정됩니다.

단계: 속성에서 구성 입력 제외

  1. 구성 패널에서 구성의 점 세 개 버튼을 클릭하고 메뉴에서 속성에서 제외를 선택합니다. 속성에서 제외됨 아이콘 메뉴 아이콘이 구성 이름 옆에 나타납니다.

    구성 패널에서 오버플로 메뉴를 클릭하고 속성에서 제외를 선택합니다.

단계: 제외된 구성을 속성에 다시 추가

  1. 구성 패널에서 구성의 점 세 개 버튼을 클릭하고 메뉴에서 속성에 포함을 선택합니다.

    구성 패널에서 오버플로 메뉴를 클릭하고 속성에 포함을 선택합니다.

제외된 구성 참고 사항

  • 제외된 구성은 기본값을 갖는 것으로 간주됩니다. 릴리스 패키지와 리비전 참조는 해당 기본값을 사용합니다. 가시성 조건으로 인해 기본값을 사용할 수 없는 경우, 첫 번째로 표시되는 값이 사용됩니다.

  • 제외된 구성만 다른 파트는 자재명세서(BOM) 및 릴리스 관리에서 동일한 파트로 취급됩니다.
  • 제외된 구성이 있는 항목이 릴리스되면 해당 구성의 모든 값에 대해 릴리스된 것으로 간주됩니다.
  • 제외된 구성은 다음 항목에 계속 포함됩니다.
    • 지오메트리 계산
    • 계산된 속성
    • 물성 도구
  • BOM에 제공된 질량과 물성 도구에서 제공된 질량이 일치하지 않는 경우 이는 BOM에서 일부 구성이 무시되기 때문일 수 있습니다.

  • 구성이 제외된 파트를 사용하는 경우 속성에서 제외됨 아이콘이 표시됩니다.

    부품 삽입 대화상자에 표시된 속성 아이콘에서 제외됨

    구성 패널에서 오버플로 메뉴를 클릭하고 속성에서 제외를 선택합니다.
