어셈블리

어셈블리 툴바는 어셈블리 탭이 활성 상태일 때 활성화됩니다.

툴바에 표시되는 메이트 유형(고정 메이트, 슬라이더 메이트 등)을 총체적으로 메이트라고 지칭합니다.

어셈블리에 있는 동안 S 키로 어셈블리 단축키 툴바에 액세스합니다.

Onshape 계정 기본 설정 페이지를 통해 툴바를 사용자 지정합니다.

파트 스튜디오, 어셈블리 및 피처 스튜디오에서 Onshape 툴바를 사용자 지정할 수 있습니다( 다음은 파트 스튜디오의 예).

• 툴바의 아무 곳으로 마우스를 가져가 오른쪽 버튼을 클릭한 다음, 툴바 사용자 지정...



  을 선택합니다. 이렇게 하면 툴바를 편집할 수 있는 기능이 활성화됩니다.



• 도구가 툴바 내의 도구 세트에서 강조 표시됩니다. 이러한 도구 세트를 드래그하여 툴바의 새 위치에 놓을 수 있습니다.



• 도구 아이콘을 아이콘을 드래그하기 시작할 때 나타나는 새로운 도구 세트 상자로 드래그하여 새 도구 세트를 생성합니다.



• 툴바의 개별 툴을 드래그하여 도구 상자에 놓는 방식으로 툴바에서 삭제할 수 있습니다(언제든지 다시 툴바로 드래그 앤 드롭 가능). 드래그 작업 중에 아래와 같이 표시됩니다.

•

  드래그가 완료된 후:



• 변경 내용을 저장하려면 저장을 클릭하고, 저장하지 않고 닫으려면 취소를 클릭하고, 툴바(파트 스튜디오, 어셈블리 또는 피처 스튜디오) 유형의 변경 내용을 취소하고 툴바를 원래 Onshape 순서와 내용으로 복원하려면 기본값으로 재설정을 클릭합니다.

도구가 그룹의 일부인 경우, 전체 그룹을 이동해야 합니다. 전체 그룹이 제거된 후에, 원하는 경우 개별 도구를 선택해서 툴바로 다시 이동할 수 있습니다. 전체 그룹을 다시 형성하려면 기본값으로 재설정을 선택합니다. 그러면 전체 툴바가 초기화됩니다.

검색 도구

단축키: alt/opt+c

Onshape에서는 어셈블리 툴바를 비롯하여 피처 툴바 및 스케치 툴바에서 도구를 검색할 수 있습니다. 이러한 특정 항목에 대한 자세한 내용은 통합문서 툴바 및 통합문서 메뉴, 피처 도구, 스케치 도구를 참조하십시오.

1. 부품 및 어셈블리 삽입.
2. 작성 메이트 커넥터.
3. 작성 메이트.
4. 작성 관계 원하는 경우

어셈블리에 사용 가능한 도구와 기능은 다음과 같습니다.

• 부품 및 어셈블리 삽입 대화 - 어셈블리에 포함할 부품 및 서브어셈블리를 선택하는 데 사용됩니다.
• 트라이어드 매니퓰레이터 - 그래픽 영역 주위의 부품 및 어셈블리 이동 및 부품 간 이동용
• 메이트 - 부품 간 움직임을 정의하는 데 사용됩니다.
• 메이트 커넥터 - 부품이 서로 연결되는 위치를 정의하는 데 사용됩니다.
• 스냅 모드 - 파트를 드래그 앤 드롭하여 메이트 커넥터와 메이트를 즉시 만들 수 있습니다.
• 그룹 - 부품 간의 공간 관계 정의용
• 어셈블리 기능 목록 - 어셈블리의 부품 인스턴스 및 메이트 피처 목록
• 어셈블리의 컨텍스트 메뉴 - 작업 목록 중에서 선택합니다.
• 어셈블리 측정 도구 - 부품 모서리 및 면에 대한 측정 정보 수집

어셈블리 탭을 마우스 오른쪽 버튼으로 클릭하면 어셈블리 탭 컨텍스트 메뉴에 액세스할 수 있습니다.

• 삭제 - 사용 중인 경우라도 탭을 삭제합니다. 마지막으로 남은 탭은 삭제할 수 없습니다.
• 새 브라우저 탭 열기 - 이 어셈블리를 새 브라우저 탭에서 엽니다.
• 이름 바꾸기... - 이 어셈블리의 이름을 변경합니다.
• 속성... - 어셈블리에 대한 정보를 제공하는 대화상자에 액세스합니다. 속성 대화상자에서 전체 어셈블리에 대한 메타 데이터를 제공할 수 있습니다. 회색으로 표시되는(비활성) 속성은 계정 관리의 회사 속성을 통해 정의되고 채워집니다. 자세한 내용은 회사 관리 > 속성을 참조하십시오.
• 복제 - 이 어셈블리 탭을 복사하고 복사를 동일한 통합문서에 삽입합니다. 원본 어셈블리 또는 다른 어셈블리에 대한 모든 참조가 유지됩니다.
• 클립보드로 복사 - 클립보드에 이 어셈블리 탭의 사본을 만들 수 있습니다. 그런 다음 다른 통합문서의 메뉴와 붙여넣기 탭 명령을 사용해 어셈블리 탭을 해당 통합문서에 추가할 수 있습니다. 어셈블리 탭을 다른 통합문서에 복사/붙여 넣으면 탭이 생성된 원본 Part Studio 및 어셈블리 또한 다른 통합문서에 붙여 넣습니다. 원본 통합문서에 대한 참조는 유지되지 않습니다.
• x의 도면 만들기... - 전체 어셈블리(솔리드 바디/파트만)의 도면을 자동으로 작성합니다. 이렇게 하면 통합문서에 새로운 도면 탭이 생성됩니다.
• 통합문서 썸네일로 선택 - 이 어셈블리 이미지를 통합문서 리스트의 통합문서에 대한 썸네일로 사용합니다.
• 통합문서로 이동... - 도면을 새 통합문서로 이동합니다. 이 작업 중에 통합문서가 생성됩니다. 어떤 파트나 어셈블리가 기존 통합문서의 탭에서 사용되는 경우, 두 통합문서 간에 링크가 생성됩니다. 어셈블리 탭만 새 통합문서로 이동된다는 점을 유념하십시오. 그 결과 탭이 없는 통합문서가 되는 경우에는 이 작업을 할 수 없습니다.



• 내보내기 - 다운로드하거나 별도의 Onshape 탭에 보관할 수 있는 옵션과 함께 어셈블리의 파트를 다양한 형식으로 내보냅니다.
• 릴리스 - 릴리스 패키지를 생성할 수 있는 기능을 가진 사용자의 경우, 이 명령은 릴리스 후보자 대화상자를 엽니다.
• 모든 구성 해제 - 릴리스패키지를 생성할 수 있는 사용자의 경우 이 명령은 모든 구성이 릴리스 패키지에 미리 로드된 상태로 릴리스 후보 대화상자를 엽니다.이 옵션은 단일 List 입력이 있는 구성에서만 사용할 수 있습니다.목록 입력이 여러 개 있거나 확인란 또는 구성 변수 입력을 사용하는 경우에는 명령 옵션을 사용할 수 없습니다.대화상자가 열린 후 (컨텍스트 메뉴에서 Release 명령을 클릭한 후) 언제든지 릴리스 패키지에 구성을 추가할 수 있습니다.
• 작업 만들기 - 다른 사용자(또는 현재 사용자)에게 할당할 수 있고, 어셈블리를 참조할 수 있으며, 기한이 있는 작업을 생성합니다. 작업에 지정된 사용자에게 해당 작업에 대한 알림이 제공됩니다. Onshape Part Studio, 어셈블리, 도면 탭이나 탭 관리자에서, 탭 관리자 목록의 탭에서 컨텍스트 메뉴를 통해 어디서나 작업을 생성할 수 있습니다.

어셈블리 목록에서 개별 인스턴스 및 서브 어셈블리의 컨텍스트 메뉴에 액세스하여 새 서브 어셈블리로 재정렬하거나 새 서브 어셈블리로 이동합니다. 서브 어셈블리를 복사하고 이동할 때 모든 메이트가 유지됩니다.

(이동 또는 복사) 작업 결과, 연결된 (외부) 통합문서가 수정되면 해당 작업이 실패하게 됩니다. 연결된 (외부) 통합문서는 변경할 수 없는 버전으로, 수정이 불가능합니다.

어셈블리의 파트 부품을 아직 어셈블리에 없는 다른 파트 부품으로 교체하려면 부품 교체 옵션을 사용하십시오.

어셈블리 인스턴스 목록에서 선택한 서브 어셈블리를 쉽게 확장하거나 축소하려면 서브 어셈블리를 마우스 오른쪽 버튼으로 클릭한 다음 선택 항목 확장 또는 선택 항목 축소 옵션을 사용하십시오.

어셈블리 부품 목록에서 모든 서브 어셈블리를 쉽게 확장하거나 축소하려면 어셈블리를 마우스 오른쪽 버튼으로 클릭한 다음 모두 확장 또는 모두 축소 옵션을 사용하십시오. 이 옵션은 부품 목록에서 선택한 서브 어셈블리가 없는 경우에만 나타납니다.

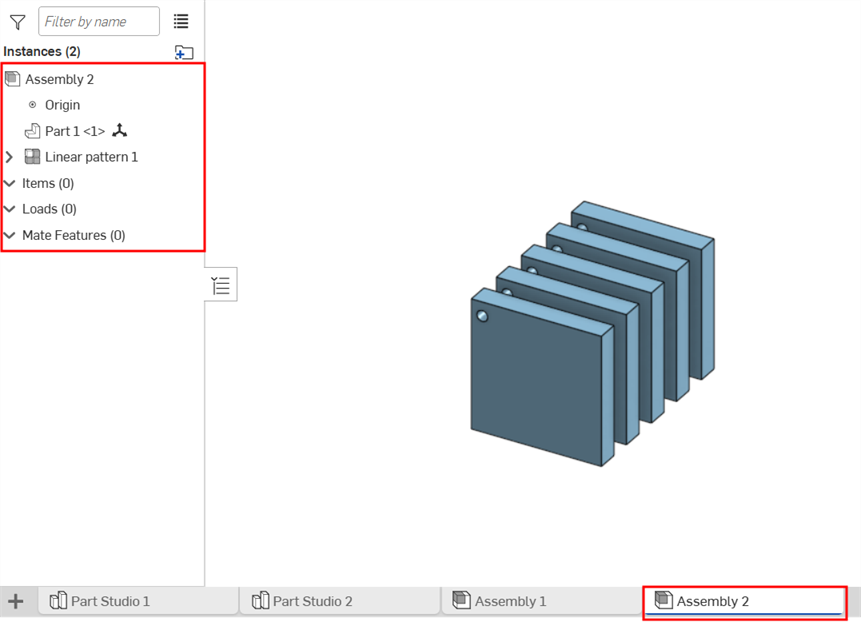

1. 파트를 마우스 오른쪽 버튼으로 클릭하여 이동하고, 새 서브 어셈블리로 이동을 선택합니다.
2. 새 어셈블리가 목록에 나타나고 새 어셈블리 탭이 문서에 나타납니다. 파트가 목록의 새 어셈블리 내에 배치되고 어셈블리 이름이 자동으로 어셈블리로 지정됩니다. X <x> 여기서 X는 문서에서 연속되는 다음 어셈블리 번호이고 <x> 현재 어셈블리 탭에 있는 해당 어셈블리의 인스턴스입니다.

   새로운 어셈블리 탭이 생성됩니다. 원하는 경우, 탭에서 컨텍스트 메뉴를 사용하여 어셈블리의 이름을 변경할 수 있습니다.

   또한 새 메이트 피처 요소가 생성되어 목록의 새 어셈블리 내에 직접 배치됩니다. 파트에 메이트가 없는 경우, 이 새로운 메이트 기능은 비어 있습니다.



1. 빈 공간을 마우스 오른쪽 버튼으로 클릭하고 어셈블리로 이동을 선택합니다.
2. 새 어셈블리는 파트나 메이트 피처 없이 목록에 나타납니다. 새 어셈블리의 이름은 자동으로 어셈블리 X<x>로 지정됩니다. 여기서 X는 통합문서에서 순차적으로 다음에 오는 어셈블리 번호이고, <x>는 현재 어셈블리 탭에서 해당 어셈블리의 부품입니다.

   새로운 (비어 있는) 어셈블리 탭이 생성됩니다. 원하는 경우, 탭에서 컨텍스트 메뉴를 사용하여 어셈블리의 이름을 변경할 수 있습니다.



또는 요소를 끌어다 놓는 방식으로 서브어셈블리를 다시 구성하고(다른 서브어셈블리 안으로 또는 밖으로), 목록에서 요소의 순서를 재정렬할 수 있습니다.

서브어셈블리 하나 (또는 여러 서브어셈블리를 한 번에 분리) 하면 모든 서브어셈블리 인스턴스와 메이트 연결이 서브어셈블리에서 모 어셈블리로 이동합니다.서브어셈블리 탭은 삭제되지 않지만 지금은 비어 있습니다.이는 어셈블리 구조를 상위 레벨에서 아래로 빠르게 재구성하는 데 유용합니다.

하위 어셈블리에 폴더가 있는 경우 하위 어셈블리를 디졸브할 수 없습니다.

디졸브 중인 하위 어셈블리를 참조하는 문서 버전은 변경할 수 없습니다.하지만 참조 문서의 작업공간에서는 하위 어셈블리 탭이 비어 있습니다.

하위 어셈블리가 실수로 제거된 경우 이전 기록 시점으로부터 복원할 수 있습니다. 병합을 참조하십시오.

서브어셈블리를 디졸브하려면 상위 어셈블리 탭에 있어야 합니다.하위 어셈블리를 마우스 오른쪽 버튼으로 클릭하고 하위 어셈블리 분해 (아래 첫 번째 이미지 참조) 를 선택합니다.아래 예에서는 서브어셈블리가 <1> 어셈블리 1에 다시 병합되었습니다 (아래 두 번째 이미지 참조).

Locks the current subassembly to the current position in a top-level assembly or follows the subassembly to a named position (if one exists). When enabled, mate positions for the subassembly are frozen, thereby improving performance of the top level assembly by reducing the subassembly's mate solve and regeneration times.

Locking or following a subassembly's named positon is primarily used to:

• Improve assembly performance

• Avoid accidental movement of a subassembly that has motion in the top level assembly

• Trial different subassembly named positions in the context of a top level assembly

To lock or follow a subassembly's position:

1. From the Assembly tab, right-click on the subassembly instance in the Assembly instance list and select Lock/follow position to:



2. In the sub-menu, select from one of the following 2 options:

   • Lock current position - Locks the subassembly to the current position in the top level assembly. Mate positions are frozen to their current position in the top level assembly.

   • Named position (if one or more named position exists) - The subassembly follows the position as it is defined in the subassembly tab's named position. After this option is enabled, if any mate positions are moved in the subassembly's named position, this movement is followed up and reflected in the top level assembly. This forces the subassembly to regenerate, and then the subassembly is locked into the new position in the top level assembly.

3. When the lock/follow option is enabled, the lock icon () is displayed to the right of the subassembly (shown below left), and the Lock/follow position to submenu option has a checkmark to the left of the current position or named position (shown below right):



4. To unlock/unfollow the subassembly position, right-click on the lock icon. The icon changes to the unlock icon ().

Hovering over a subassembly in the instances list displays the unlock icon. Right-click this icon to quickly lock the subassembly to the current position. Once locked, the icon remains displayed even when the mouse is not hovering over the subassembly.

공동작업자와 커뮤니케이션을 하려면, 오른쪽 상단에 있는 '의견' 아이콘을 탭합니다.

좀더 크기가 작은 화면에서는, 통합문서 정보 패널에서 의견을 선택합니다.

1. '자세히' 아이콘을 탭합니다.

2. 의견을 선택합니다.

자세한 내용은 의견을 참조하십시오.

누가 공동작업 중인지 보고 팔로우 모드를 이용하려면, 오른쪽 상단에 있는 '공동작업자' 아이콘을 탭합니다.

자세한 내용은 공동작업과 팔로우 모드를 참조하십시오.

'공동작업자' 아이콘은 실시간으로 누군가와 공동작업 중인 경우에만 사용 가능합니다.

1. 이동할 파트를 탭한 다음 점 3개 메뉴(파트 이름 오른쪽에 있음)를 탭하여 컨텍스트 메뉴에 액세스합니다.
2. 새 서브 어셈블리로 이동을 선택합니다.
3. 새 어셈블리가 목록에 나타나고 새 어셈블리 탭이 문서에 나타납니다. 파트가 목록의 새 어셈블리 내에 배치되고 어셈블리 이름이 자동으로 어셈블리로 지정됩니다. X <x> 여기서 X는 문서에서 연속되는 다음 어셈블리 번호이고 <x> 현재 어셈블리 탭에 있는 해당 어셈블리의 인스턴스입니다.

   새로운 어셈블리 탭이 생성됩니다. 원하는 경우, 탭에서 컨텍스트 메뉴를 사용하여 어셈블리의 이름을 변경할 수 있습니다.

   또한 새 메이트 피처 요소가 생성되어 목록의 새 어셈블리 내에 직접 배치됩니다. 파트에 메이트가 없는 경우, 이 새로운 메이트 기능은 비어 있습니다.



1. 어셈블리 목록을 탭한 다음 점 3개 메뉴(파트 이름 오른쪽에 있음)를 탭하여 컨텍스트 메뉴에 액세스합니다.
2. 새 서브 어셈블리 생성을 선택합니다.
3. 새 어셈블리는 파트나 메이트 피처 없이 목록에 나타납니다. 새 어셈블리의 이름은 자동으로 어셈블리 X<x>로 지정됩니다. 여기서 X는 통합문서에서 순차적으로 다음에 오는 어셈블리 번호이고, <x>는 현재 어셈블리 탭에서 해당 어셈블리의 부품입니다.

   새로운 (비어 있는) 어셈블리 탭이 생성됩니다. 원하는 경우, 탭에서 컨텍스트 메뉴를 사용하여 어셈블리의 이름을 변경할 수 있습니다.



공간 상의 제약으로 인해 바로가기 바에 표시되지 않은 모든 도구(위의 목록에 나열)와 아래에 나열된 다른 도구를 이용할 수 있는 통합문서 정보 패널에 액세스합니다.

통합문서 정보 패널에 액세스하려면, 오른쪽 상단 코너에 있는 자세히 아이콘을 탭합니다.

통합문서 정보 패널이 열립니다. 여기에서, 다음으로부터 선택합니다.

• 속성 - 통합문서 속성을 표시합니다.
• 복사 - 현재 작업 중인 작업공간의 사본을 만듭니다.
• 단위 - 통합문서의 기본 측정 단위(길이, 각도, 질량 단위 등)를 보고 설정합니다.
• 통합문서 이름 - 오른쪽 상단 코너에 있는 편집 아이콘을 탭하여 통합문서 이름을 편집합니다.
• 통합문서 설명 - 설명 추가를 탭하여 통합문서 설명을 추가하거나 편집합니다.
• 공유 - 공유 아이콘을 탭하여 개인, 팀, 회사 또는 Onshape 지원부와 통합문서를 공유합니다. 또한 통합문서를 개인용 또는 공개로 설정할 수도 있습니다.

활성 어셈블리에 파트 또는 어셈블리를 삽입하려면 삽입 도구를 탭합니다.

자세한 내용은 파트 및 어셈블리 삽입을 참조하십시오.

• 어셈블리 목록 핸들을 탭하여 어셈블리 목록을 엽니다.
• 터치하고 수직 또는 수평으로 드래그하여 어셈블리 목록의 크기를 조정합니다.

자세한 내용은 어셈블리 목록을 참조하십시오.

통합문서를 열면, 가장 최근에 연 탭이 활성화됩니다.

탭 생성 메뉴를 열려면 위쪽을 가리키는 갈매기형(위 화살표)을 탭합니다.

• 탭을 눌러 활성화합니다. 탭을 전환하면 열려 있는 모든 피처가 실행됩니다.
• 왼쪽 또는 오른쪽으로 스와이프하여 목록을 가로로 스크롤합니다.
• 어셈블리 또는 파트 스튜디오별로 탭을 필터링합니다.
• 이름별로 파트 스튜디오 또는 어셈블리를 검색합니다.
• 파트 스튜디오 또는 어셈블리를 생성, 이름 변경, 복제 및 삭제합니다. 한 통합문서에 포함될 수 있는 파트 스튜디오나 어셈블리의 수에는 제한이 없습니다.

복제는 통합문서 내에서 Part Studio의 사본을 추가합니다.
통합문서에서 유일한 탭일 경우에는 Part Studio 또는 어셈블리를 삭제할 수 없습니다.
한 통합문서에는 최소한 하나의 Part Studio 또는 어셈블리(최소 하나의 탭)가 포함되어야 합니다.

공동작업자와 커뮤니케이션을 하려면, 오른쪽 상단에 있는 '의견' 아이콘을 탭합니다.

자세한 내용은 의견을 참조하십시오.

누가 공동작업 중인지 보려면 상단 오른쪽에 있는 공동작업자 아이콘을 탭합니다.

자세한 내용은 공동작업을 참조하십시오.

'공동작업자' 아이콘은 실시간으로 누군가와 공동작업 중인 경우에만 사용 가능합니다.

공간 상의 제약으로 인해 바로가기 바에 표시되지 않은 모든 도구(위의 목록에 나열)와 아래에 나열된 다른 도구를 이용할 수 있는 통합문서 정보 패널에 액세스합니다.

통합문서 정보 패널에 액세스하려면, 오른쪽 상단 코너에 있는 자세히 아이콘을 탭합니다.

통합문서 정보 패널이 열립니다. 여기에서, 다음으로부터 선택합니다.

• 속성 - 통합문서 속성을 표시합니다.
• 복사 - 현재 작업 중인 작업공간의 사본을 만듭니다.
• 단위 - 통합문서의 기본 측정 단위(길이, 각도, 질량 단위 등)를 보고 설정합니다.
• 통합문서 이름 - 오른쪽 상단 코너에 있는 연필 아이콘을 탭하여 통합문서 이름을 편집합니다.
• 통합문서 설명 - 통합문서 설명을 추가하거나 편집하려면 연필 아이콘을 탭합니다.
• 공유 - 공유 아이콘을 탭하여 개인, 팀, 회사 또는 Onshape 지원부와 통합문서를 공유합니다. 또한 통합문서를 개인용 또는 공개로 설정할 수도 있습니다.

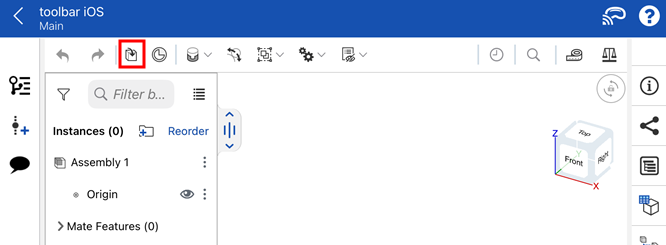

활성 어셈블리에 파트 또는 어셈블리를 삽입하려면 삽입 도구를 탭합니다.

자세한 내용은 파트 및 어셈블리 삽입을 참조하십시오.

메이트 목록, 릴레이션 및 다른 어셈블리 도구를 보려면 메이트 도구를 탭합니다.

자세한 내용은 메이트를 참조하십시오.

자세한 내용은 릴레이션을 참조하십시오.

선택한 요소를 측정하려면 측정 도구를 탭합니다.

자세한 내용은 측정 도구를 참조하십시오.

선택한 파트의 속성을 보려면 물성치 정보 도구를 탭합니다.

자세한 내용은 물성치 정보를 참조하십시오.

• 어셈블리 목록 핸들을 탭하여 어셈블리 목록을 엽니다.
• 터치하고 수직 또는 수평으로 드래그하여 어셈블리 목록의 크기를 조정합니다.

그래픽 영역 회전 기능을 잠그려면 3D 회전 잠금 버튼을 탭합니다. 이 기능은 요소를 드래그하려고 할 때 특히 유용합니다.

선택할 수 있는 뷰 목록에 액세스하려면 뷰 큐브를 탭합니다.

자세한 내용은 뷰 큐브를 참조하십시오.

통합문서를 열면, 가장 최근에 연 탭이 활성화됩니다.

탭 생성 메뉴를 열려면 위쪽을 가리키는 갈매기형(위 화살표)을 탭합니다.

• 탭을 눌러 활성화합니다. 탭을 전환하면 열려 있는 모든 피처가 실행됩니다.
• 목록을 가로로 스크롤하려면 왼쪽 또는 오른쪽으로 밀어서 이동합니다.
• 어셈블리 또는 파트 스튜디오별로 탭을 필터링합니다.
• 이름별로 파트 스튜디오 또는 어셈블리를 검색합니다.
• 파트 스튜디오 또는 어셈블리를 생성, 이름 변경, 복제 및 삭제합니다. 한 통합문서에 포함될 수 있는 파트 스튜디오나 어셈블리의 수에는 제한이 없습니다.

복제는 통합문서 내에서 Part Studio의 사본을 추가합니다.
통합문서에서 유일한 탭일 경우에는 Part Studio 또는 어셈블리를 삭제할 수 없습니다.
한 통합문서에는 최소한 하나의 Part Studio 또는 어셈블리(최소 하나의 탭)가 포함되어야 합니다.
