インスタンスリスト

The Instances list in an Assembly tab contains a list of all part Instances, Groups, Mate connectors, Mates, and Relations defined for the Assembly. Use the context menu to act on any of these entities.

To find an object in the Instances list, you can click on it in the graphics area. The list automatically scrolls to the selected object and highlights it (indicated in the image below with blue arrows). If the selected object is not expanded in the list, right-click it in the graphics area and select Go to item in list. If the item is already visible and expanded in the list, this menu command will not be present.

また、フィルターボックスで検索することもできます。以下の文字を含むフィーチャーのリストにフィルターするための名前の一部を入力します。

フィーチャー名の一部またはその他のフィルターオプションを入力して一致するアセンブリの内容を表示します。さらに制御するには、特別なコマンド (コロン : を使用する接頭辞) を使用します。または、フィルターアイコンをクリックしてフィルターを選択します。

• :part はパーツを絞り込み、必要に応じて名前順にします。
• :assembly はサブアセンブリを絞り込み、必要に応じて名前順にします。
• :mate は合致を絞り込み、必要に応じて名前順にします。
• :matelimits - 1 つまたは複数の制限が適用されている合致のみを絞り込み、必要に応じて名前順にします。
• :item は非幾何学的アイテムを絞り込み、必要に応じて名前順にします。
• :folder はフォルダを絞り込み、必要に応じて名前順にします。
• :errors はエラーごとに絞り込みます
• :suppressed 抑制されたコンテンツを絞り込みます
• :hidden 非表示のコンテンツを絞り込みます
• :shown 表示されたコンテンツを絞り込みます

フィルターを組み合わせると、次のようなより詳細な結果が得られます。

• :mate :errors はエラーのあるすべての合致を検索します。必要に応じて合致名を含みます。

• :part :hidden は非表示になっているすべてのパーツを検索します。必要に応じて、パーツ名を含めて絞り込みます。

There are many ways to work with the Instances list:

• インスタンスには、アセンブリに挿入したすべてのパーツインスタンスが一覧表示されます。これらは名前順に表示され、インスタンス番号は括弧内 <2> に表示されます。たとえば、アセンブリに 2 回挿入されたハウジングのパーツは、[ハウジング <1>] と [ハウジング <2>] と表示されます。Part Studio でパーツの名前を変更すると、その変更はアセンブリにも反映されます。このフィーチャーがオンになっていると、インスタンスのパーツ番号、リビジョン、状態プロパティも右側のインスタンスリストに表示されます。このフィーチャーをオンにするには、ページの右上隅にあるユーザーをクリックし、[マイアカウント] をクリックして、[環境設定] をクリックします。[アセンブリ設定] セクションで、[インスタンスリストプロパティを表示] の横にあるチェックボックスをオンにします。
• 合致フィーチャーは次のとおりです。
  • 合致コネクタ - アセンブリ内のパーツを配置するために使用されるパーツ上に指定された点です。
  • 合致 - 2 つの合致コネクタ間の自由度を指定します。
  • グループ - 厳密にグループ化されたインスタンスです。

[インスタンスリストプロパティを表示] が有効になっている場合は (詳細は、プロパティ > アセンブリ設定を参照)、リストプロパティがインスタンスの右側に表示されます。

リストプロパティを表示するアセンブリインスタンスリスト (進行中およびリビジョン未管理)

BOM テーブルに列を追加してインスタンスの状態を表示することもできます。また、インスタンスがリビジョン未管理の場合は、[インスタンスリストプロパティを表示] の設定は関係ありません。

Right-click on the instance in the Instances list to access the context menu:

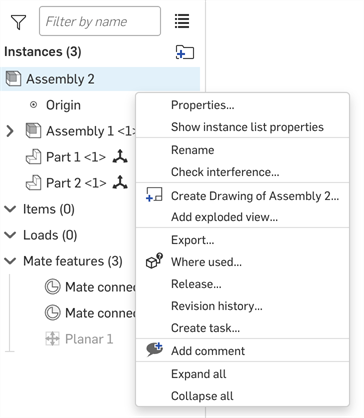

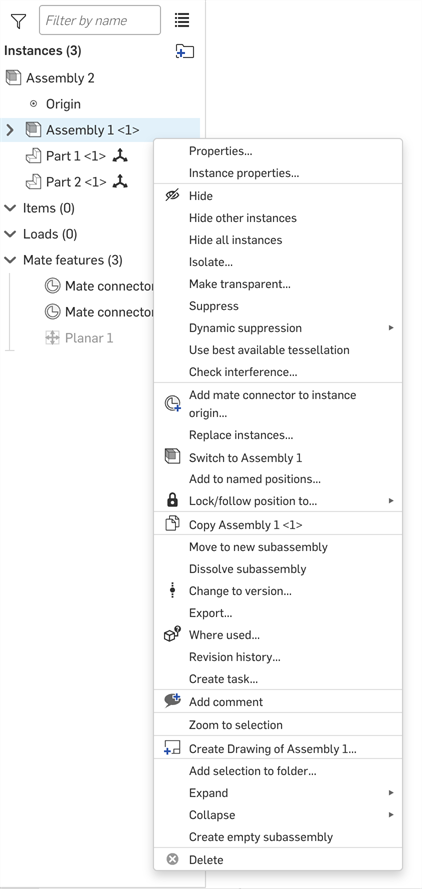

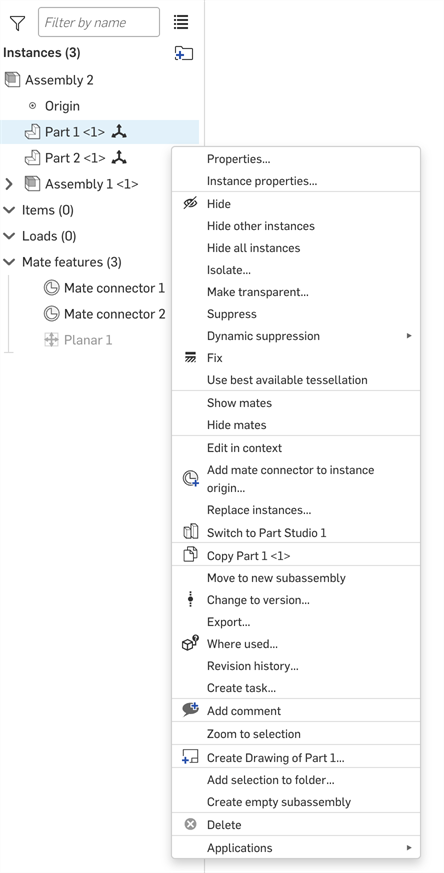

パーツインスタンス (最初の画像)、サブアセンブリインスタンス (2 番目の画像)、最上位アセンブリ (3 番目の画像) のコンテキストメニュー。

• プロパティ - 現在選択されているインスタンスまたはアセンブリについての [パーツプロパティ] ダイアログ (プロパティの表示と編集用) が開きます。

• 編集 - 挿入されたリジッド Part Studio インスタンスのみに使用できます。Part Studio インスタンスを編集できます。挿入したリジッド Part Studio の編集を参照してください。

• Show/Hide instance list properties - Accessible from the Assembly context menu, this shows or hides the part numbers, revision, and state properties in the Instances list.

• 名前を変更 - 現在選択されているアセンブリの名前を変更できます。

• すべて固定解除 - 最上位のアセンブリまたはサブアセンブリのコンテキストメニューから使用でき、選択したサブアセンブリ、フォルダ、パラメトリック Part Studio、パターン、レプリカ内のすべてのインスタンスの固定を解除します。

• 分解図を追加 - アセンブリのコンテキストメニューから利用でき、アセンブリに新しい分解図を作成します。詳細は、分解図の作成を参照してください。

• リリース - リリースワークフローを選択を開きます。ここでは、現在選択しているアセンブリの新しいリリースを開始できます。詳細は、リリース管理を参照してください。

• 非表示 / 表示 - パーツとその合致コネクタをより見やすくするために、他のパーツを見えにくくしているパーツを非表示にできます。フィーチャーリスト内のインスタンス右クリックして [非表示] をクリックするか、インスタンス名の上にカーソルを置いて をクリックします。

• その他のインスタンスを非表示にする - 現在選択しているインスタンスを除くすべてのアセンブリインスタンスを非表示にします。

• すべてのインスタンスを非表示にする - アセンブリのすべてのインスタンスを非表示にします。

• 分離 - 分離ダイアログが開き、現在選択しているインスタンスが、その他のインスタンスから分離された状態になります。その他のインスタンスはすべて透明になります。詳細は、パーツの分離を参照してください。

• 透明にする - [透明にする] ダイアログが開きます。これは [分離] コマンドの反対で、現在選択しているインスタンスが透明になります。これは、何らかのタスクを実行するために、別のパーツによって見えなくなっているパーツを視覚的に確認する必要がある場合に便利です。詳細は、パーツを透明にするを参照してください。

• 合致制限インジケーター - 合致に 1 つまたは複数の制限が適用されている場合、合致フィーチャーリストの合致の右側に合致制限のインジケータアイコン が表示されます。関連する合致ダイアログを開かなくても、リスト内のどの合致に制限が適用されているかを確認できます。
• Suppress - Suppress a mate, part instance, or subassembly through the Feature list context menu or the context menu available on the feature in the graphics area. When a part or assembly is suppressed, all mates associated with that part or assembly become inactive. When a seed instance is suppressed, all assembly patterns and replicates will also become inactive.
• 固定 - パーツを所定の位置に配置し、インスタンス名を右クリックして [固定] をクリックします (固定を解除するには、もう一度右クリックして [固定解除] をクリックします)。インスタンスを固定すると、リストのそのインスタンスの横に アイコンが表示されます。サブアセンブリに固定パーツがある場合、リストの横に アイコンが表示されます。

• 利用可能な最良のテッセレーションを使用 / 自動テッセレーション設定を使用 - 最良のテッセレーションと自動テッセレーション設定を切り替えます。詳細は、以下のヒントセクションおよびパーツのテッセレーション品質の指定を参照してください。

• 干渉をチェック - アセンブリ内のインスタンス間の干渉を検出して表示します。詳細は、干渉の検知を参照してください。

• インスタンスを置換 - インスタンスを置換ダイアログが開き、現在選択しているインスタンスを置換できます。詳細は、インスタンスを置換するを参照してください。

• インコンテキスト編集 - 現在選択しているインスタンスが開き、インコンテキスト編集ができます。詳細は、インコンテキストモデリングを参照してください。

• 合致コネクタをインスタンスの原点に追加 - 合致コネクタをインスタンスの原点 (インスタンスの Part Studio からの原点) に追加します。追加すると合致コネクタダイアログが開き、合致コネクタをさらに編集できます。確定すると、合致コネクタは合致フィーチャーリストの下に表示されます。

• [Part Studio] に切り替える - 現在選択しているインスタンスの派生元となる Part Studio に切り替えます。

• [パーツ] をコピー - 現在選択しているインスタンスをコピーします。

• 名前の付いた位置に追加 - サブアセンブリを新しい名前の付いた位置に追加します。

• 位置のロック / フォロー - 現在のサブアセンブリを現在の位置にロックするか、サブアセンブリを名前の付いた位置 (存在する場合) までフォローします。有効にすると、サブアセンブリの合致位置が固定され、サブアセンブリの合致解決と再生時間が短縮され、最上位アセンブリのパフォーマンスが向上します。詳細は、現在のサブアセンブリ位置をロックするか、サブアセンブリの名前付き位置までフォローを参照してください。



• コンフィギュレーションを変更 - サブアセンブリを別のコンフィギュレーションに切り替えます (存在する場合)。コンフィギュレーションを参照してください。

• 新しいサブアセンブリに移動 - 現在選択しているインスタンスを新しいサブアセンブリに移動します。

• サブアセンブリを解除 - 1 つまたは複数のサブアセンブリを解除すると、すべてのサブアセンブリインスタンスとその合致接続がサブアセンブリから親アセンブリに移動します。サブアセンブリタブは削除されませんが、空になります。サブアセンブリを解除を参照してください。

• バージョンへの変更 - リファレンスマネージャーが開き、現在選択しているインスタンスを新しいバージョンに更新できます。詳細は、参照を更新を参照してください。

• エクスポート - エクスポートダイアログが開きます。このダイアログでは、現在選択しているパーツをデバイス上の 1 つまたは個々のファイルにエクスポート (ダウンロード) できます。詳細は、ファイルのエクスポートを参照してください。

• 使用場所 - 使用場所パネルが開き、現在のインスタンスまたはアセンブリが他のどの Part Studio、アセンブリ、図面で使用されているかを確認できます。詳細は、使用場所を参照してください。

• リビジョン履歴 - 現在選択しているインスタンスまたはアセンブリのリビジョン履歴が開きます。

• タスクを作成 - タスクを作成ダイアログが開きます。このダイアログでは、現在選択しているインスタンスまたはアセンブリに新しいタスクを割り当てて関連付けることができます。詳細は、リリースとタスクの監視を参照してください。

• コメントを追加 - コメントパネルが開き、現在選択しているインスタンスまたはアセンブリにコメントを追加できます。詳細は、コメントを参照してください。

• 選択を拡大 - 現在選択しているインスタンスを拡大します。

• [パーツ] の図面を作成 - 新しい図面タブが開き、インスタンスを図面に配置できます。詳細は、図面を参照してください。

• 展開 - 折りたたみ可能な矢印の付いたフィーチャーを右クリックし、[展開] オプションにカーソルを合わせると、[選択項目を展開] または [すべて展開] オプションが表示されます。

• 折りたたみ - 折りたたみ可能な矢印の付いたフィーチャーを右クリックし、[折りたたみ] オプションにカーソルを合わせると、[選択項目を折りたたむ] または [すべて折りたたむ] オプションが表示されます。

• 選択項目をフォルダに追加 - 現在選択しているインスタンスをフォルダに追加します。フォルダが存在しない場合は、フォルダ名が開き、新しいフォルダを作成できます。

• Create empty subassembly - Creates a new empty subassembly in the Instances list.

• 削除 - 現在選択しているインスタンス削除します。

フィーチャーリスト内のパーツインスタンス名またはサブアセンブリ名をドラッグしてリスト内の新しい場所に移動します。

[インスタンス] リストの最上部にあるアセンブリ名 (下の青い矢印の右側に表示) をクリックすると、アセンブリ全体を選択できます。

• [インスタンス] リストでアセンブリ名を右クリックして、コンテキストメニューを開くこともできます。



  コンテキストメニューで以下のようなアクションを実行できます。

  • プロパティ - 選択したアイテムのプロパティを編集します。
  • 名前を変更 - 選択したアイテムの名前を変更します。
  • 干渉をチェック - アセンブリ内のパーツが他のパーツと干渉しているかどうかを確認します。
  • 図面を作成 - 選択したアイテムの Onshape 図面を作成します。
  • 分解ビューを追加 - アセンブリの分解ビューを作成します。
  • エクスポート - 選択したアイテムをエクスポートします。
  • リリース - 選択したアイテムのリリース候補を作成します。
  • リビジョン履歴 - 選択したアイテムのリビジョン履歴を表示します。リビジョン履歴が存在しない場合は、その旨のメッセージが表示されます。
  • コメントを追加 - 選択したアイテムにコメントを追加し、コメントにタグを付けます。

• サブアセンブリまたはパーツを RMB クリックして、コンテキストメニューにアクセスします。

  このメニューから実行できるアクションの 1 つに、サブアセンブリまたはパーツをコピーしてグラフィック領域に貼り付ける方法があります。

• アセンブリにエラーがある場合は、インスタンスリストに赤いアイコンが表示されます (下図を参照)。

エラーアイコンの左にあるドロップダウン矢印をクリックして、エラーの場所を確認します。

エラーの詳細を表示するには、エラーの上にカーソルを置きます。

Click the Instances and mates icon on the right side of the Instances list (shown below, to the left of the red arrow) to collapse the list entirely. Click on the icon again to reopen the list.

Create folders within the Instances list by clicking on the New folder icon. This opens the Folder name dialog. Provide a name for your folder, and this empty folder is added beneath the Instances list. You can also create nested folders by creating a new folder while inside an existing one.

フォルダの作成と操作は、デスクトップ上のみで行えます。ただし、iOS と Android では、フォルダを表示する、開く、閉じることができます。

1 つまたは複数のパーツを選択し、新しいフォルダにドラッグアンドドロップします。フォルダ名の右側にあるパーツ数 (括弧内) が更新されます。

3 つのパーツを選択し、空のフォルダ (左) に追加します。パーツがフォルダに移動し、フォルダのパーツ数が更新されます (右)。

フォルダを右クリックすると、追加オプションのリストが表示されます。

• Rename - Allows you to rename the folder directly in the Instances list.

• 非表示 / 表示 - フォルダ内のすべてのインスタンスを表示または非表示にします。

  • その他のインスタンスを非表示にする - 選択したフォルダにないすべてのインスタンスを非表示にします。
  • Hide/Show all instances - Hides or shows all instances in the Instances list.
• 分離 - 選択したフォルダ内のパーツのみを表示します。アセンブリ内のその他すべてのインスタンスは参照用に視覚的に表示されますが、色でミュートにされ、選択はできません。
• 透明にする - 選択したフォルダ内のすべてのパーツを透明にして、視覚的に見えないパーツを見えるようにします。

• 抑制 - フォルダ内のすべてのパーツインスタンスを抑制します。パーツを抑制すると、そのパーツまたはアセンブリに関連するすべての合致が非アクティブになります。

• 選択項目をフォルダに追加 - 選択項目 (1 つまたは複数) を既存または新しいフォルダに追加します。

• 展開 - 折りたたみ可能な矢印の付いたフィーチャーを右クリックし、[展開] オプションにカーソルを合わせると、[選択項目を展開] または [すべて展開] オプションが表示されます。

• 折りたたみ - 折りたたみ可能な矢印の付いたフィーチャーを右クリックし、[折りたたみ] オプションにカーソルを合わせると、[選択項目を折りたたむ] または [すべて折りたたむ] オプションが表示されます。

• 削除 - フォルダを削除します。フォルダ内のすべてのパーツが削除されます。

• フォルダをアンパック - すべてのパーツをアセンブリのルートに送り、フォルダを削除します。

You can move folders to other locations within the Instances list by drag-and-dropping the folder to its new location.

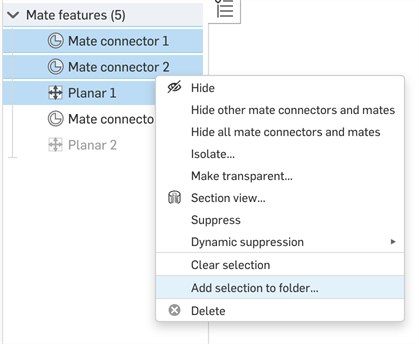

Create folders within the Mate Features list by selecting one or more Mates or Mate connectors and clicking on the New folder icon at the top of the Instances list. Alternatively, right click on one ore more Mates or Mate connectors and click Add selection to folder (shown in the first image below). Using either method, the Folder name dialog opens (shown in the second image below). Provide a name for your folder, and this empty folder is added to the Mate Features list (shown in the third image below). Any time you hover over a mate or Mate connector, you see read-only information about the mate or Mate connector. To edit the mate or Mate connector, double-click it in the list.

合致フィーチャーリストにはネストされたフォルダを作成できません。

合致または合致コネクタをフォルダに追加するには、そのコネクタを選択し、フィーチャーリストからドラッグしてフォルダ名にドロップし、フォルダに配置します。フォルダ名の右側のフォルダ (括弧内) が更新されます。

3 つの合致を選択し、1 つの合致がある既存のフォルダ (左) に追加します。合致がフォルダに移動し、フォルダの合致数が 4 つに更新されます (右)。

合致または合致コネクタをフォルダ外に移動するには、そのコネクタを選択し、フォルダからドラッグしてフォルダの上または下にドロップするか、合致フィーチャーリストの他の項目の上または下にドロップします。別のフォルダ名にドロップして、あるフォルダから別のフォルダに移動することもできます。

フォルダを移動するには、フォルダを選択し、合致フィーチャーリストのある場所から別の場所 (合致フィーチャーリスト項目の上または下) にドラッグします。合致や合致コネクタと同様に、フォルダは合致フィーチャーリストの外には移動できません。

フォルダを右クリックすると、その他のオプションが表示されます。

• 名前を変更 - 合致フィーチャーリストでフォルダ名を直接変更できます。

• 非表示 / 表示 - フォルダとそのすべての内容を表示または非表示にします。フォルダ内の合致と合致コネクタは非表示になります。

  • 他の合致を非表示にする - 選択したフォルダにないすべての合致を非表示にします。
  • すべての合致を非表示/表示 - フィーチャーリストのすべての合致を表示または非表示にします。
• 分離 - 選択したフォルダ内のパーツのみを表示します。アセンブリ内のその他すべてのインスタンスは参照用に視覚的に表示されますが、色でミュートにされ、選択はできません。
• 透明にする - 選択したフォルダ内のすべてのパーツを透明にして、視覚的に見えないパーツを見えるようにします。

• 抑制 - フォルダ内のすべての合致と合致コネクタを抑制します。フォルダ内のすべての合致と合致コネクタが非アクティブになります。

• 選択項目をフォルダに追加 - 選択項目 (1 つまたは複数) を既存または新しいフォルダに追加します。
• 展開 - 折りたたみ可能な矢印の付いたフィーチャーを右クリックし、[展開] オプションにカーソルを合わせると、[選択項目を展開] または [すべて展開] オプションが表示されます。

• 折りたたみ - 折りたたみ可能な矢印の付いたフィーチャーを右クリックし、[折りたたみ] オプションにカーソルを合わせると、[選択項目を折りたたむ] または [すべて折りたたむ] オプションが表示されます。

• 削除 - フォルダとその内容をすべて削除します。フォルダ内のすべての合致と合致コネクタが削除されます。

• フォルダをアンパック - すべての合致と合致コネクタを合致フィーチャーリストのルートに送り、フォルダを削除します。

The following table outlines the Instances list icons and their descriptions. Each Mate and feature in the Instances list also has an icon to the left of their corresponding label. These are not outlined below:

アイコン	説明
アセンブリアイコンとインスタンスアイコン
	アセンブリまたはサブアセンブリを示します。
	インスタンスを示します。
	インスタンスがインポート (派生) されたことを示します。
	構成済みのインスタンスを示します。
	アセンブリまたはサブアセンブリを示します。
固定 (リジッド) アセンブリアイコン
	アセンブリが原点に固定されたことを示します。
	合致制限インジケーター。対応する合致に 1 つかそれ以上の制限が適用されていることを示します。
	対応するインスタンスが所定の位置に固定されていることを示します。
	サブアセンブリに固定インスタンスがあることを示します。
	インスタンスが固定されておらず、自由度があることを示します。
	アセンブリまたはサブアセンブリのすべてのインスタンスが固定 (完全固定) されていることを示します。
	構成済みのアセンブリまたはサブアセンブリのすべてのインスタンスが固定 (完全固定) されていることを示します。
	サブアセンブリが現在の最上位アセンブリの位置にロックされているか、名前の付いた位置 (存在する場合) までフォローしていることを示します。詳細は、現在のサブアセンブリ位置をロックするか、サブアセンブリの名前付き位置までフォローを参照してください。
リンク済みドキュメントアイコン
	リリースされたアイテムを示します (リリース管理ワークフロー)。
	参照の更新を示します。参照を更新するアイコンとその意味の完全なリストについては、参照を更新するを参照してください。
インコンテキストアイコン
	プライマリインスタンスがインコンテキストの状態にあることを示します。
	プライマリインスタンスがアクティブなインコンテキストの状態にあることを示します (インコンテキストの状態が複数存在する場合)。
	インコンテキストの状態にある以前のプライマリインスタンス (存在する場合) を示します。
その他のアイコン
	Show/hide corresponding Instances list item.
	アセンブリまたはサブアセンブリのテッセレーションが有効であることを示します。
	アセンブリのエラーを示します。

• アセンブリインスタンスを別のインスタンスの内へ (または外へ) ドラッグアンドドロップするか、最上位レベルにドラッグします。
• アセンブリインスタンスを右クリックすると、再構築コマンドを含むその他のアクションを実行できます。
  • [新しいサブアセンブリに移動] を選択して、新しいアセンブリタブを作成し、このアセンブリをそのタブに自動的に挿入します。
  • 空のサブアセンブリを作成する: この [アセンブリ] タブの中に空のサブアセンブリを作成し、さらに新しい空の [アセンブリ]タブを作成します。新しい [アセンブリ] タブに構築したアセンブリは、オリジナルの [アセンブリ] タブの中に作成されたアセンブリに自動的に挿入 (更新) されます。
• テッセレーション品質を向上させるか、またはテッセレーション品質を低下させてパフォーマンスを向上させる -コンテキストメニューを使用して、使用可能な最適なテッセレーションを使用してパーツのレンダリング品質を向上させ、逆に自動テッセレーション設定により、バランスのとれたパフォーマンスのためにテッセレーション品質を選択できるようになります。これはPart Studio の外観エディターでも指定できます。テッセレーション品質は Part Studio で決定され、アセンブリによって使用されることに注意してください。

  アセンブリでは、必要に応じてパフォーマンスを向上させるために低品質のテッセレーションを使用することはありますが、Part Studio での設定より高い品質を使用することはありません。

  テッセレーションがオンになっているパーツまたはアセンブリは、インスタンスリストの次のアイコン で示されます。たとえば、次のようになります。



• アセンブリ内のすべてのパーツ間の自由度がゼロで、パーツの 1 つが固定されている場合、アセンブリは自動的に剛体になり、リジッドアイコン で示されます (下の最初の図を参照)。その剛体アセンブリが上位アセンブリ内のサブアセンブリの場合、そのサブアセンブリ専用のリジッドアイコンが表示されます (下の 2 番目の図を参照)。



大きなアセンブリ内にリジッドサブアセンブリがあると、アセンブリのパフォーマンスを向上させることができます。

• サブアセンブリまたはインスタンスが現在配置されているアセンブリに固定されていない場合は、サブアセンブリまたはインスタンスの右側に自由度のアイコン が表示されます。


リジッド以外のサブアセンブリとサブアセンブリ内のインスタンスには、自由度情報が表示されません。

The Instances list in an Assembly tab contains a list of all part Instances, Groups, Mate connectors, Mates, and Relations defined for the Assembly. Use the context menu to act on any of these entities.

• インスタンスリストハンドルをタップして、既定の幅でインスタンスリストを開きます。
• ハンドルをタッチして垂直または水平方向にドラッグし、インスタンスリストのサイズ (高さまたは幅) を設定します。小さい画面 (スマートフォンなど) では、幅と高さを全画面サイズに拡大できます。
• ハンドルをタップしてインスタンスリストを閉じ、もう一度タップして以前に設定した幅で開きます。
• フィルターアイコンをタップしてインスタンス検索フィルターを開きます。



  フィルターをタップしてオンにします。[X] を使用してこのフィルターダイアログを閉じ、[検索] フィールドを使用して、選択したフィルター内の名前で検索します。

インスタンスリストが開いている場合、ワークスペースはアクティブのままです。

The Instances list in an Assembly tab contains a list of all part Instances, Groups, Mate connectors, Mates, and Relations defined for the Assembly. Use the context menu to act on any of these entities.

• インスタンスリストハンドルをタップして、既定の幅でインスタンスリストを開きます。
• インスタンスリストの境界の右下隅をタッチしてドラッグし、インスタンスリストのサイズ (高さまたは幅) を設定します。
• ハンドルをタップしてインスタンスリストを閉じ、もう一度タップして以前に設定した幅で開きます。
• フィルターアイコンをタップしてインスタンス検索フィルターを開きます。

  フィルターをタップしてオンにします。[X] を使用してこのフィルターダイアログを閉じ、[検索] フィールドを使用して、選択したフィルター内の名前で検索します。

インスタンスリストが開いている場合、ワークスペースはアクティブのままです。
