インコンテキストモデリング

アセンブリのインコンテキストでの Part Studio の編集は、アセンブリから開始されます。

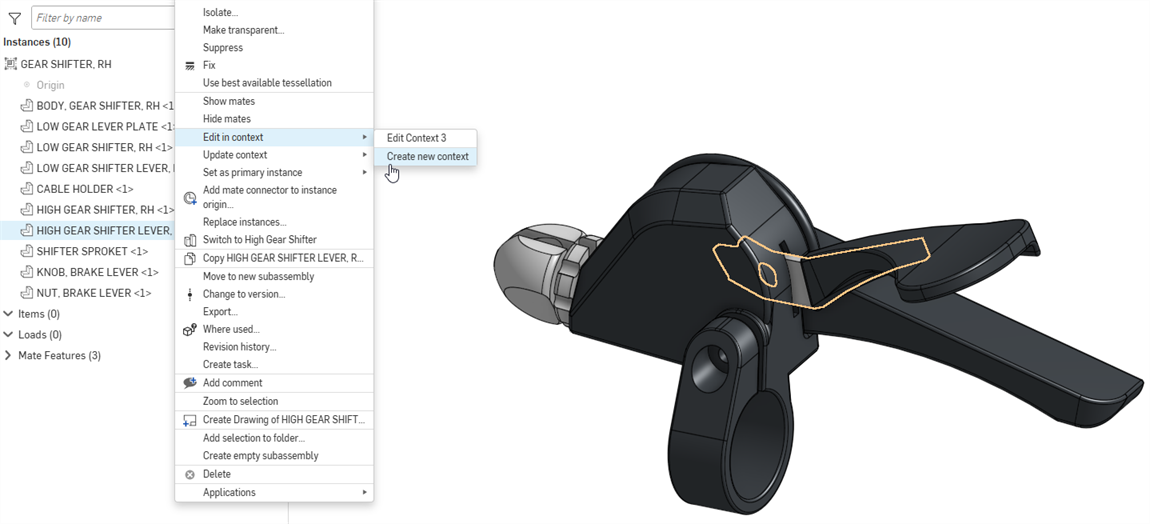

1. 複数のパーツを含むアセンブリを開きます。インスタンスリストまたはグラフィック領域で、編集するパーツ (プライマリインスタンス) を右クリックして、既存のコンテキストを選択するか、メニューから新しいコンテキストを作成します。

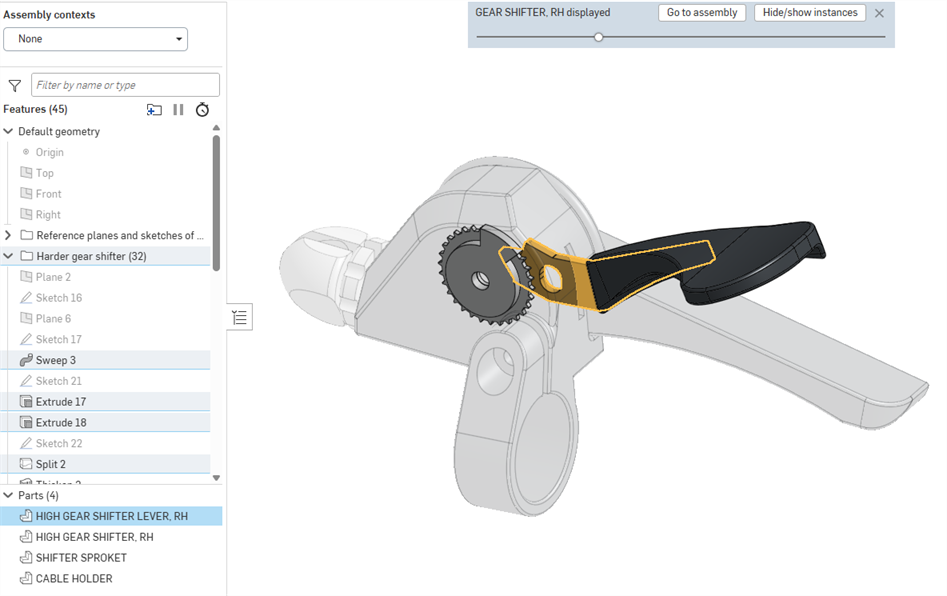

2. そのパーツを含む Part Studio が開き、パーツリストでパーツが強調表示されます。組み立てられた他のパーツは、アセンブリと同じ空間関係でプライマリインスタンスの周囲に透明で表示されます。アセンブリの現在の表示方向、ズーム、およびアクティブな断面ビューは保持されます。



3. As you edit, selecting a reference point on another part in the assembly (other than the primary instance) does the following:
   1. アセンブリコンテキスト (スナップショット) が作成されます。
   2. コンポーネントのすべてのジオメトリと位置がアセンブリに取り込まれます (情報はアセンブリコンテキストスナップショットに保存されます)。
   3. これがこの Part Studio で初めて作成されたアセンブリコンテキストの場合、アセンブリコンテキストリストは Part Studio のフィーチャーリスト (スナップショットが保存されている場所) の上に作成されます。それ以外の場合は、現在のコンテキストがこのアセンブリコンテキストリストに追加されます。

たとえば、アセンブリからゴーストパーツの軸を中心にプライマリインスタンスを回転させる場合、ゴーストパーツの軸を選択すると、その軸がコンテキストの参照点として機能し、新しいアセンブリコンテキストが作成されます。

参照点は必要な数だけ使用できます (選択した参照点は紫色で強調表示されます)。これらの基準は失われたり壊れたりすることがないため、パーツが失敗することはありません。

4. 必要に応じてアセンブリの面、エッジ、またはパーツを参照して、必要に応じて編集を行います (自動的に更新されるものはありません。Part Studio やアセンブリは必要に応じて手動で更新できます。後述のコンテキストを更新を参照してください)。

   また、同じアセンブリの複数のコンテキストをさまざまな連結位置で作成し、必要に応じて Part Studio またはアセンブリでコンテキストを手動で更新することもできます。Part Studio とアセンブリで入れ替えたり、名前を変更することもできます。

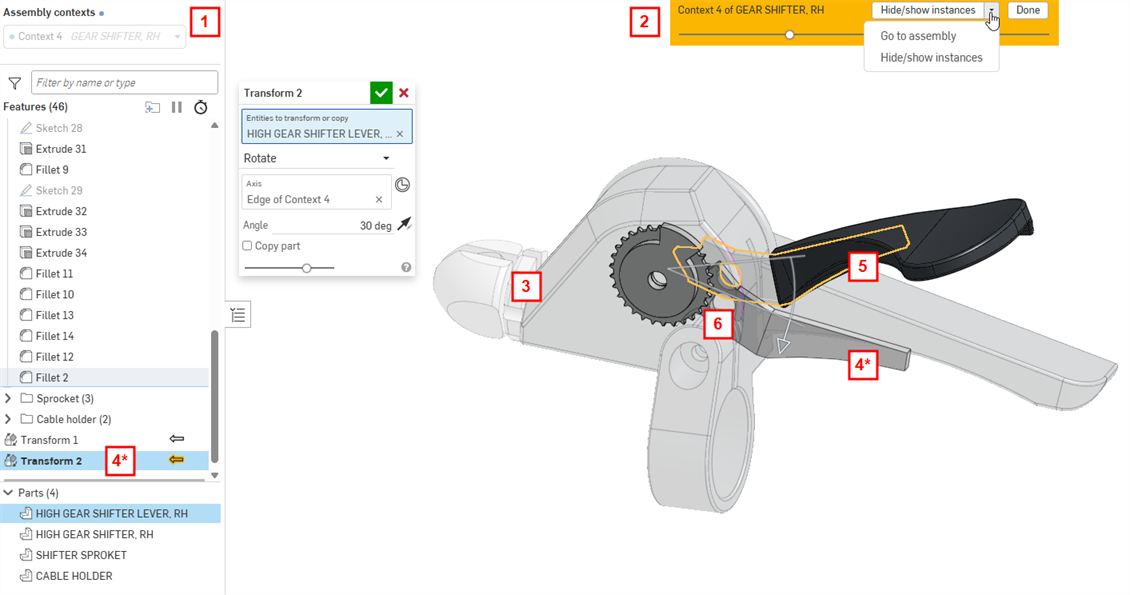

1	この Part Studio のコンテキストオブジェクトのリスト
2	アセンブリに戻る、インスタンスの表示と非表示を切り替える、[完了] をクリックしてコンテキストを保存する、スライダを使ってゴーストパーツの不透明度を増減するオプション
3	[インコンテキスト編集] の開始時にアセンブリに含まれていたゴーストパーツ
4	組み立てられたパーツの線を参照する新しく作成されたフィーチャー (トランスフォーム) (*フィーチャーリストとグラフィック領域の両方に表示)
5	もともとこの Part Studio で作成した不透明なパーツは作成された位置にあり、黄色で強調表示されます。
6	トランスフォームフィーチャーに使用されるゴーストパーツの参照線は、紫色で強調表示されます。

5. 黄色いバナーの [完了] をクリックして変更を保存し、Part Studio にとどまります。コンテキストを保存してアセンブリに戻るには、次のいずれかを実行してください。
   1. 黄色いバナーの [インスタンスを非表示/表示] > [アセンブリに移動] をクリックします。
   2. ウィンドウの下部にある [アセンブリ] タブを選択します。
   3. 空のスペースを右クリックし、[アセンブリに移動] を選択します。

これで、編集内容がアセンブリに表示されます。

メインアセンブリに表示されるはさみやハンドルは、別々の Part Studio で定義されます。ブレードとリミットプレートは接触しないことに注意してください。

リミットプレートとブレードが合致することを確実にするために、リミットプレート (編集するパーツ) を選択し、右クリックして [インコンテキスト編集] を選択して、リミットプレートが作成され、アセンブリと合わせて視覚化された、Part Studio を開きます。

押し出しフィーチャーの参照点としてブレードを使用して、面まで押し出します。

アセンブリに戻り ([アセンブリに移動] をクリック)、そこで編集内容を確認します。

最初に設計意図が明確であれば、すべてのパーツを 1 つの Part Studio で設計することもできます。この例では、アセンブリが別の Part Studio のパーツを使用して既に構築されていることを前提としています。したがって、[インコンテキスト編集] が最適です。

アセンブリツールの [コンテキストで Part Studio を作成] を使用して、アセンブリの現在のコンテキストを使用して新しい Part Studio を作成できます。

• フィーチャーリストの上にあるアセンブリコンテキストリストで [なし] を選択すると、いつでもコンテキストをオフにして、関連のない編集を行うことができます。
• インコンテキストで編集されているパーツを参照せずに作成されたパーツは、アセンブリに自動的に挿入されません。
• [インコンテキスト編集] を選択し、既存のコンテキストを選択して、さらに追加したり、既存のジオメトリックリレーションシップを編集したりします。

• 複数のコンテキストがある場合、左上の [アセンブリコンテキスト] ドロップダウンでコンテキストを選択すると、そのコンテキストに関連付けられているフィーチャーが、黄色で強調表示されたインコンテキスト矢印アイコンによって示されます。下の例では、ドロップダウンからコンテキスト 1 を選択すると、押し出し 2 フィーチャーの矢印アイコンが黄色で強調表示され、このコンテキストに関連付けられていることが示されます。ドロップダウンからコンテキスト 2 を選択すると、押し出し 3 フィーチャーの矢印アイコンが黄色で強調表示されます。



• コンテキストインスタンスのコンフィギュレーションを変更するには、コンテキストメニューを開き、[コンフィギュレーションを変更] を選択します (下の最初の図を参照)。これにより、コンフィギュレーションを変更ダイアログが開き、[アセンブリ] タブ (下の 2 番目の図を参照) に設定されているコンテキストインスタンスのコンフィギュレーションを変更できます。変更を確定するには、Enter キーを押します。コンテキストのコンフィギュレーションの変更が確認されたことを示す青いバブルメッセージが表示されます (下の 3 番目の図を参照)。



• コンテキストインスタンスを表示または非表示にするには、コンテキストメニューを開いて [コンテキストインスタンスを非表示/表示] を選択します (下の最初の図を参照)。これにより、コンテキストインスタンスの非表示/表示ダイアログが開き、アセンブリインスタンスを絞り込んだり、目のアイコン (下の 2 番目の図を参照) で表示/非表示を切り替えたりできます。



  コンテキスト内で合致コネクタを表示/非表示にしたり、選択したりすることもできます。

• 1 つまたは複数のコンテキストインスタンスを Part Studio から非表示にするには、グラフィック領域で非表示にするインスタンスを選択し、右クリックしてコンテキストメニューの [コンテキストインスタンスを非表示] を選択します (下の最初の画像を参照)。コンテキストメニューの [コンテキストビューの状態を復元] をクリックして、コンテキストビューを元の表示状態に戻します (下の 2 番目の図を参照)。



• Part Studio をインコンテキストで編集する際、アセンブリの現在のアクティブな断面ビューが保持されるのと同じように、その逆も当てはまります。ユーザーがインコンテキストの Part Studio で断面ビューを作成してからアセンブリに戻ると、断面ビューはアセンブリに保持されます。

コンテキストを作成したら、Part Studio またはアセンブリで変更を行い、必要に応じて Part Studio でそのコンテキストを更新することを選択できます。これにより、Part Studio のコンテキストで作業でき、アセンブリを変更して更新しない限り、アセンブリに影響を与えません。アセンブリ内からコンテキストを変更する場合も同様です。アセンブリに変更を加え、Part Studio に切り替えて、コンテキストを更新して、必要に応じて変更を表示できます。更新は自動的には適用されません。

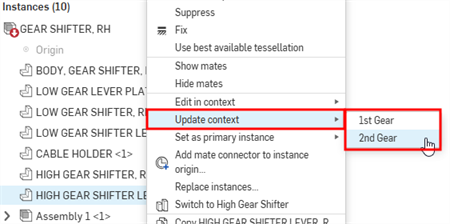

アセンブリでコンテキストを更新するには: インコンテキストで編集されたパーツを選択し、右クリックして [コンテキストを更新] を選択し、次に更新するコンテキストを選択します。

Part Studio でコンテキストを更新するには: [アセンブリコンテキスト] リストでコンテキストを選択し、3 点メニューをタップして [コンテキストを更新] を選択します。

更新通知

コンテキストで、コンテキストの基になるフィーチャーに変更が加えられると、左上の [アセンブリコンテキスト] ラベルの横とドロップダウンメニューの任意のコンテキスト (下の 1 番目の図を参照) の横に塗りつぶされた青い円アイコンが表示されます。たとえば、押し出しが以前にパーツに適用され、コンテキストに依存していた場合、アイコンが表示されます。アセンブリでは、このアイコンは、インコンテキストパーツとそれが属する任意のサブフォルダの横に表示され、更新できるコンテキストを示すツールチップが表示されます (下の 2 番目の図に表示)。3 つ以上のコンテキストがある場合、ツールチップには、接尾辞として「and more」が付いた最初の 2 つのコンテキストが示されます。

例

下図の元のコンテキストは、真っ直ぐな紫色のブレードで作成されました。

次に、ブレードを編集して曲線エッジを作成します。

アセンブリで、(リミットプレートの) [コンテキストを更新] を選択して、曲線したブレードでせん断を更新します。リミットプレートはブレードの面まで押し出されているため、更新すると、新しい曲線ブレードの面上でリミットプレートが再計算されます。

アセンブリコンテキストを名前の付いた位置に関連付けることができます。これにより、アセンブリに変更を加えなくても、Part Studio から複数のコンテキストを順番に更新できます。名前の付いた位置ビューやジオメトリを変更しない限り、コンテキストが古くなることはありません。

フィーチャーリストの上にあるアセンブリのコンテキストエリアで、3 点ボタン () をクリックします。[位置をフォロー] を選択し、コンテキストに関連付ける現在の位置または名前の付いた位置を選択します。

この例では、2 つのコンテキストがある Part Studio を示します。1 つは閉じた位置のボールバルブを参照するコンテキスト、もう 1 つは開いた位置のボールバルブを参照するコンテキストです。ストップはそれぞれのコンテキストでモデリングされるため、最終設計には開いた位置と閉じた位置のストップがあります。

Part Studio では、閉じた位置にあるボールバルブはコンテキスト内で次のようになります。

Part Studio では、コンテキスト内で、開いた位置にあるボールバルブは次のとおりです。

Part Studio での停止機構の最終的な設計は、次のとおりです。

プライマリインスタンスを設定する

プライマリインスタンスは、パーツをインコンテキストで編集すると作成され、[フィーチャーリスト] (Part Studio 内) のフィーチャーの横、および [インスタンスリスト] (アセンブリ内) のパーツの横に、実線の矢印で示されます。プライマリインスタンスは、Part Studio でのゴーストアセンブリを配置するためのアンカーパーツ ([インコンテキスト編集] のコマンドで選択されたパーツ) を定義します。その他のアセンブリコンポーネントはすべて、そのプライマリインスタンスに関連して Part Studio に表示されます。

コンテキストのプライマリインスタンスはいつでも変更できます。特に、プライマリインスタンスが破損または欠落している場合に変更を行うことができます。

1. アセンブリで、パーツを選択します。
2. 右クリックしてメニューにアクセスし、[<コンテキスト名>] > [プライマリインスタンスとして設定] を選択します。

新しいプライマリインスタンスは、パーツリスト内で実線の矢印 でマークされ、前のプライマリインスタンス (存在する場合) には破線の矢印 がマークされます。

コンテキストのプライマリインスタンスは、コンテキストのゴーストパーツとしては表示されないことに注意してください。

コンテキストの名前を変更する

ベストプラクティスは、コンテキストの名前をすぐに意味のある名前に変更することです。単一の Part Studio に対して多数のコンテキストを作成できます。コンテキストの名前を変更するには、次の手順を実行します。

1. [アセンブリコンテキスト] リストでコンテキストを選択します。

2. 3 点メニューボタンをクリックし、[名前を変更] を選択します。


3. ダイアログに新しい名前を入力します。

   チェックマークをクリックして保存します。

編集するワークスペースの選択

1 つのワークスペースで作業し、あるバージョンからパーツを挿入する場合、[インコンテキスト編集] を選択すると、[編集するワークスペースを選択] ダイアログが開きます (不変バージョンではパーツを編集できないため)。これにより、パーツを編集するための特定のワークスペースを選択できます。

ダイアログで、インコンテキスト編集を行う特定のワークスペース (この場合は [メイン] または [B2]) を選択します。

下の画像は iOS のものです。ワークフローは iOS と Android の両方で同じです。

コンテキストオブジェクトは、Part Studio の フィーチャーリストのすぐ上に表示されます。次の Part Studio の図を参照してください。

1. この Part Studio のコンテキストオブジェクトのリスト
2. アセンブリに戻るアイコン

インコンテキストで編集すると、アセンブリ内の任意のパーツに対して必要な数の参照を作成できます。これらの参照が失われたり壊れたりすることはなく、パーツが失敗することはありません。

また、同じアセンブリの複数のコンテキストをさまざまな連結位置で作成し、必要に応じて Part Studio またはアセンブリでコンテキストを手動で更新することもできます。更新は自動では行われません。更新するかどうか、いつ更新するか、何を更新するかは、[コンテキストを更新] コマンドを使用して制御します。これにより、アセンブリ内の他のパーツを移動または再定義した結果として発生する可能性のあるインコンテキストパーツへの偶発的な変更を防ぐことができます。

どのように機能するか

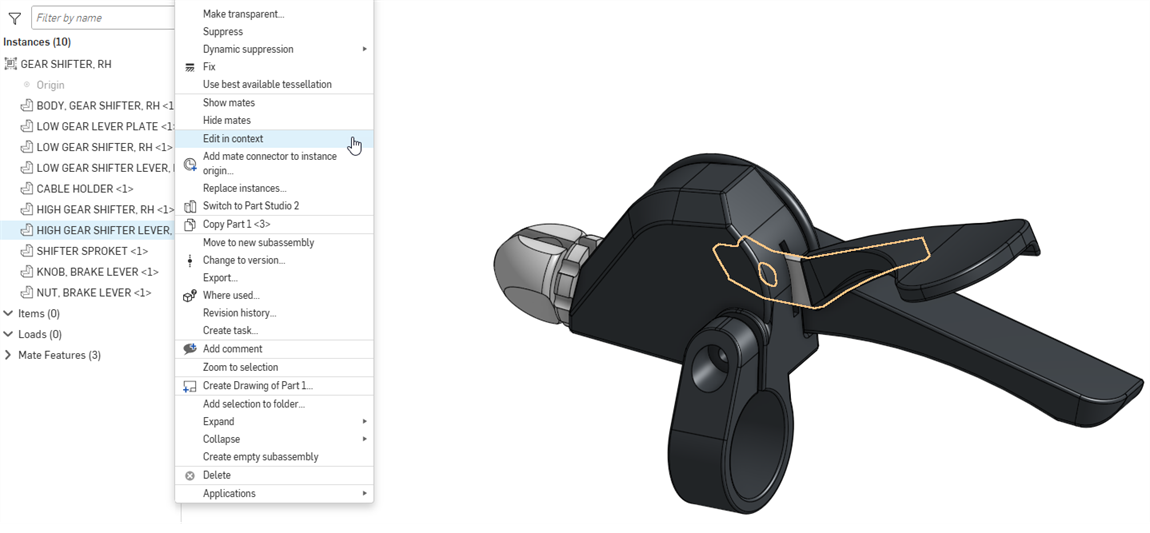

[アセンブリ] で、編集するパーツのコンテキストメニューから、コンテキストで [編集] を選択します。そのパーツが含まれる Part Studio が開きます。アセンブリされたパーツは、[アセンブリ] と同じ空間関係で、プライマリインスタンスの周囲の Part Studio (ゴースト化) で視覚化されます。さらに、Part Studio に元々含まれていたすべてのパーツが表示され、不透明化され、作成された位置に配置されます。

たとえば、下に表示されるはさみやハンドルは、別の Part Studio で定義されます。ブレードとリミットプレートが合致しないことに注意してください。

リミットプレートとブレードが合致することを確実にするために、リミットプレート (編集するパーツ) を選択し、コンテキストメニューを開き、コンテキストで [編集] を選択して、リミットプレートが作成され、アセンブリと合わせて視覚化された、Part Studio を開きます。

押し出しフィーチャーの参照点としてブレードを使用して、面へ押し出します。アセンブリに戻り ([アセンブリに移動] をタップします)、そこで編集内容を確認します。

最初に設計意図が明確であれば、すべてのパーツを 1 つの Part Studio で設計することもできます。この例では、アセンブリが別の Part Studio のパーツを使用して既に構築されていることを前提としています。したがって、[インコンテキスト編集] が最適です。

Part Studio をインコンテキストで編集・複製すると、アセンブリの現在のアクティブな断面ビューが保持されます。

インコンテキストの Part Studio で断面ビューを作成してからアセンブリに戻ると、断面ビューはアセンブリに保持されています。

[インコンテキスト編集] の手順

This feature is currently only available on browser and iOS mobile platforms.

Editing a Part Studio within the context of an Assembly is initiated from an Assembly:

1. Open an Assembly that contains multiple parts. In the Instances list or graphics area, double-tap the part to edit (the primary instance) and select an existing context or the Create new context option from the menu.

   The Part Studio containing that part opens, with the part highlighted in the Parts list. The other assembled parts are shown transparently around the primary instance in the same spacial relationship as the assembly. The assembly's current view orientation, zoom, and active section view are preserved.

2. As you edit, selecting a reference point on another part in the Assembly (aside from the primary instance) results in the following:
   1. An Assembly (context) snapshot is created.
   2. コンポーネントのすべてのジオメトリと位置がアセンブリに取り込まれます (情報はアセンブリコンテキストスナップショットに保存されます)。
   3. これがこの Part Studio で初めて作成されたアセンブリコンテキストの場合、アセンブリコンテキストリストは Part Studio のフィーチャーリスト (スナップショットが保存されている場所) の上に作成されます。それ以外の場合は、現在のコンテキストがこのアセンブリコンテキストリストに追加されます。

   For example, if you rotate the primary instance around the axis of a ghosted part from the Assembly, when the ghosted part's axis is selected, it acts as the reference point for the context, and a new Assembly context is created.

   参照点は必要な数だけ使用できます (選択した参照点は紫色で強調表示されます)。これらの基準は失われたり壊れたりすることがないため、パーツが失敗することはありません。

3. Make edits as desired, referencing faces, edges, or parts of the Assembly as needed. (Note that nothing automatically updates, you can manually update your Part Studio or Assembly when you want. See コンテキストを更新 below.)

   You can also create multiple Contexts of the same Assembly in various articulated positions and update a Context manually in the Part Studio or Assembly.

4. When finished editing, navigate back to the Assembly in any of the following ways:
   1. グラフィック領域の上部にある [アセンブリに移動] をタップします。
   2. ウィンドウの下部にある [アセンブリ] タブを選択します。

編集内容は、アセンブリに表示されます。

コンテキストを更新

Once you have created a Context, you are able to make changes either in the Part Studio or in the Assembly, and choose to update that Context in the Part Studio if you wish. This enables you to work in a Context in the Part Studio and not affect your Assembly unless you want to update your Assembly with the changes. The same is true for changing the Context from within an Assembly. You have the ability to make changes to the Assembly, then switch to the Part Studio and update the Context there to view the changes if you wish. Updates are never applied automatically.

To update a Context in an assembly: Select the part edited in context, access the context menu and select Update context. Then, select the context you want to update.

To update a Context in a Part Studio: Select the Context in the Assembly contexts list, tap the horizontal-dot menu and select Update context.

Update notification

This feature is currently only available on browser and iOS platforms.

While in the context, if a change is made to a feature on which the context is based, a filled blue circle icon appears next to the Assembly contexts label at the top left, and any context in the dropdown menu (shown in the first image below).

For example, if an extrude is applied to a part prior to, and on which the context relied, you will see the icon. In the Assembly, this icon is visible next to the in-context part and any subfolder to which it belongs, along with a tooltip to indicate the update is available and for which contexts (shown in the second image below). If there are more than three contexts, the tooltip indicates the first two contexts with "and more" as a suffix.

プライマリインスタンスを設定する

プライマリインスタンスは、パーツをインコンテキストで編集すると作成され、[フィーチャーリスト] (Part Studio 内) のフィーチャーの横、および [インスタンスリスト] (アセンブリ内) のパーツの横に、実線の矢印で示されます。プライマリインスタンスは、Part Studio でのゴーストアセンブリを配置するためのアンカーパーツ ([インコンテキスト編集] のコマンドで選択されたパーツ) を定義します。その他のアセンブリコンポーネントはすべて、そのプライマリインスタンスに関連して Part Studio に表示されます。

コンテキストのプライマリインスタンスはいつでも変更できます。特に、プライマリインスタンスが破損または欠落している場合に変更を行うことができます。

1. アセンブリで、パーツを選択します。
2. コンテキストメニューを開いて [コンテキスト] を選択し、[プライマリインスタンスとして設定] を選択します。

新しいプライマリインスタンスは、[パーツリスト] で実線の矢印でマークされ、以前のプライマリインスタンス (存在する場合) は破線の矢印でマークされます。

コンテキストの名前を変更する

コンテキストオブジェクトには、作成時に既定の名前が付けられます。混乱を避けるため、各コンテキストの名前を、作成時に意味のある名前に変更します。

Context オブジェクトを含む Part Studio で、次の操作を実行します。

1. [アセンブリコンテキスト] リスト (フィーチャーリストの上) で、ドロップダウンから [コンテキスト] を選択します。
2. コンテキスト名を選択するとアクティブになる縦の 3 点メニューをタップします。
3. [名前を変更] を選択します。
4. 新しい名前を入力し、チェックマークをタップします。

インコンテキスト編集を終了する

インコンテキスト編集セッションを終了し、コンテキストオブジェクトを作成せずに Part Studio に戻るには、このコマンドを使用します。

Part Studio 内のインコンテキストで編集中です。

グラフィック領域の上部にある金色のバナーの [X] をタップします。

編集するワークスペースの選択

あるワークスペースであるバージョンからパーツを挿入するときに、[インコンテキスト編集] を選択すると、[編集するワークスペースを選択] ダイアログが開きます (不変バージョンではパーツを編集できないため)。これにより、パーツを編集する特定のワークスペースを選択できます。
