利用可能: Part Studio、アセンブリ、Variable Studio

名前の変更、フィルタリング、コピー/貼り付けなどで、Part Studio、アセンブリ、または Variable Studio のコンフィギュレーションを管理します。

アセンブリミラーから派生した Part Studio のコンフィギュレーション入力は閲覧限定で、ソースの Part Studio から参照されます。これらのコンフィギュレーション入力は、ソースの Part Studio タブから編集する必要があります。

コンフィギュレーション入力または入力パラメータ (列) の名前を変更するには、現在の名前の上にカーソルを置いて I カーソルを表示します。現在のテキストをクリックして選択し、新しいテキストを入力し、Enter キーを押します。

コンフィギュレーション入力の名前の変更 コンフィギュレーション入力パラメータの名前の変更

コンフィギュレーション入力パラメータ (列) の名前は、スケッチフィーチャーのみで変更できます。

コンテキストメニューを使ってコンフィギュレーション入力の名前を変更することもできます。

コンフィギュレーションパネルの入力を検索するには、フィルターオプションを使用します。

  1. フィルターアイコン (フィルターコンフィギュレーション入力アイコン) をクリックし、検索オプションを選択します。
    フィルターアイコンを選択すると、検索オプションのドロップダウンリストが表示されます

    • 検索オプションを選択しない場合は、:name が既定で使用されます。
    • 完全に一致する文字列には引用符を使用してください (例: :part "Part 1")。
    • フィルターは組み合わせることができます (例: :name Depth :part "Part 1")。
    • サンプル画像は、Part Studio のコンフィギュレーションで利用できるフィルターを示しています。アセンブリと Variable Studio では異なるフィルターを使用できます。

  2. 検索オプションの後のフィルター入力フィールドに検索語を入力します。フィルターと一致しない入力は、コンフィギュレーションパネルに表示されません。
    コンフィギュレーションパネルをフィーチャー名で絞り込む

  3. フィルターフィールドの右側にあるアイコンを使用して、コンフィギュレーションパネルに表示された内容をさらに絞り込みます。一度に複数のオプションを選択できます。
    コンフィギュレーションパネルをフィルタリングして、チェックボックスの入力タイプのみを表示

    • リスト入力テーブルのフィルターボタンを表示- フィルターに一致するリスト入力テーブルを表示

    • チェックボックス入力テーブルのフィルターボタンを表示- フィルターに一致するチェックボックス入力テーブルを表示

    • コンフィギュレーション変数入力テーブルのフィルターボタンを表示- フィルターに一致するコンフィギュレーション変数入力テーブルを表示

Part Studio、アセンブリ、変数スタジオとの間でコンフィギュレーション入力をコピーして貼り付けることができます。これにより、設計間でコンフィギュレーションをすばやく簡単に共有できます。

  1. コピーする入力を含む Part Studio、アセンブリ、または変数スタジオでコンフィギュレーションパネルを開きます。

  2. 入力の 3 点メニューをクリックし、[入力をコピー] を選択します (コンフィギュレーションパネルの 3 点メニューをクリックして、[すべての入力をコピー] を選択することもできます)。
    コンフィギュレーション入力: [入力をコピー] が強調表示された 3 点メニュー

  3. 入力の貼り付け先のタブでコンフィギュレーションパネルを開きます。

  4. [Part Studio を構成]/[アセンブリを構成]/[変数スタジオを構成] の横の矢印をクリックして、[入力を貼り付け]を選択します。
    コンフィギュレーション入力の 3 点メニュー
    入力は [コンフィギュレーション] パネルに挿入されます。
    新しい Part Studio に貼り付けたコンフィギュレーション入力

  5. 新しいタブで、構成するパラメータを選択します。入力値とパラメータを入力テーブルにコピーする方法については、この後説明します。

注記:

  • Part Studio 間、アセンブリ間、および変数スタジオ間、同じドキュメント内、および異なるドキュメント間で、コンフィギュレーション入力をコピーして貼り付けることができます。
  • すべての名前、表示条件、FeatureScript ID、および変数定義が入力とともにコピーされます。
  • コピーした入力は、ユーザーがログアウトするまで使用できます。
  • コピーした入力と貼り付けた入力の間の参照は保持されません。貼り付け後、元のコンフィギュレーション入力への変更は貼り付け先の入力に反映されません。
  • 貼り付けた可視条件は、ターゲットコンフィギュレーションに可視性の計算に必要なすべての入力がない場合、自動的に修復 (削除) されます。
  • 同じ内部 FeatureScript ID を持つコンフィギュレーション入力は貼り付けられません。これを修正するには、同じ内部 FeatureScript ID を持つコンフィギュレーション入力を削除して、再度貼り付けます。

コンフィギュレーションのコピーや貼り付けを行うことで、値の入力や編集の手間を省けます。

値とパラメータをコピーするには、次の手順を実行します。

  1. コンフィギュレーションパネルの右上隅にある ドロップダウンメニューにアクセスするその他のメニューアイコン メニューを開きます。
  2. [テーブルをコピー] を選択します。

    コンフィギュレーション入力テーブルの横にある [詳細] ボタンをクリックします

  3. テーブルをコピーしたら、スプレッドシートに貼り付けることができます。

    新しくコピーしたテーブルをスプレッドシートに貼り付けた例

上記のように、列名もテーブルに付属していることに注意してください。これで、テーブルを編集してからコピーして貼り付けることで Onshape に戻すことができます。

  1. 下の青で示すように、データのある行と列 (列名や見出しではなく) のみを選択します:

    新しいテーブルの編集

    必要に応じて、テーブルに追加の空の行を追加することもできます。コピーコマンドを選択するときに、スプレッドシートの追加の行をコピーするだけで済みます。

  2. [コピー] コマンドを発行します。
  3. Onshape コンフィギュレーションテーブルで、テーブルの左上のセルをクリックします。
  4. キーボードの [貼り付け] コマンドを発行します。

    コンフィギュレーションテーブルの貼り付け

Onshape では、データがコンフィギュレーション入力テーブルの行および列にある場合には、コピーされたデータに自動的に置き換えます。Onshape には、各入力の既定の単位も自動的に含まれます。

スプレッドシートからコピーした行が Onshape コンフィギュレーション入力テーブルからの行より多い場合、それらの行は貼り付けには含まれることに注意してください。Onshape はその場で行を作成します。

ただし、スプレッドシートからコピーした列が Onshape コンフィギュレーション入力テーブルの列より多い場合、それらの列は貼り付けに含まれません。Onshape はその場で列を作成しませんが、貼り付ける前に、コンフィギュレーションテーブルに追加の列 (パラメータ) を作成できます。

画像は構成された Part Studio からのものです。コンテキストメニューオプションは、アセンブリや Variable Studio では異なる場合があります。

コンフィギュレーションパネルのコンテキストメニュー

すべての入力テーブルを調整するには、フィルターエリアにある 3 点ボタン メニューアイコン をクリックします。

コンフィギュレーションパネルの 3 点コンテキストメニュー

  • すべての入力をコピー - [コンフィギュレーション] パネルのすべての入力と値 (行) をコピーします。その後、それを別の Part Studio またはアセンブリの [コンフィギュレーション] パネルに貼り付け、[テーブルをコピー] コマンドを使用してパラメータを追加できます。このページの入力のコピーと貼り付けのセクションを参照してください。

  • すべての入力を折りたたむ/展開する - コンフィギュレーションパネルのすべてのコンフィギュレーション入力を折りたたんだり展開したりします。

入力テーブルのコンテキストメニュー

コンフィギュレーション入力を調整するには、3 点ボタン メニューアイコン をクリックしてください。コンテキストメニューのオプションは、Part Studio、アセンブリ、Variable Studio のどれを構成するかによって異なります。

コンフィギュレーション入力のドロップダウンメニュー

  • テーブルをコピー - コンフィギュレーション入力全体をコピーし、それをスプレッドシートに貼り付けてレコードを保持または編集できます。同様に、スプレッドシートからコンフィギュレーション入力に貼り付け直すことができます。このページの入力値とパラメータのコピーと貼り付けのセクションを参照してください。
  • 入力をコピー - 入力と値 (行) をコピーします。その後、それを別の Part Studio またはアセンブリの [コンフィギュレーション] パネルに貼り付け、[テーブルをコピー] コマンドを使用してパラメータを追加できます。このページの入力のコピーと貼り付けのセクションを参照してください。
  • 上/下に移動 - コンフィギュレーションパネルの入力を並べ替えます。入力をクリックしてドラッグし、順序を変更することもできます。
  • 名前を変更 - コンフィギュレーション入力の名前を変更します。上記のコンフィギュレーション名の変更のセクションで説明しているように、入力の名前を変更することもできます。
  • FeatureScript ID を編集 - (パーツおよび Part Studio のみ) このダイアログは、コンフィギュレーション入力の内部 FeatureScript 識別子を変更します。ダイアログボックスの内側でクリックして ID を変更します。終了したら、[参照を解除] を選択し、右下隅で ID を変更します。

    FeatureScript ID を編集する

    このダイアログは通常、カスタムの FeatureScript フィーチャー内に Part Studio を構築する必要がある場合にのみ役立ちます。

  • プロパティから除外 - (パーツと Part Studio のみ)。コンフィギュレーション: プロパティに影響を与えるコンフィギュレーションの除外セクションを参照してください。
  • 可視性条件 - 詳細は可視性条件を参照してください。
  • 削除 - コンフィギュレーション入力をすぐに削除するには、このアクションを選択します。警告は表示されません。

行のコンテキストメニュー

右クリックのコンテキストメニュー

行のコンテキストメニュー

列のコンテキストメニュー

コンフィギュレーション入力の削除

列のコンテキストメニュー

  • 切り替え - 現在選択された入力ではない行を右クリックすると、メニューアイテムの先頭に [別の入力に切り替え] が表示されます。
  • 既定として設定 - 行が現在、既定の入力値でない場合は、その行を新しい既定として設定します。現在の既定は、入力名の横に表示されます。
  • 行を重複 - 行を複製します。これは、このテーブルに新しい入力を貼り付ける準備を行うときに特に便利です。詳細は、このページのコンフィギュレーション入力内外へのテーブルのコピーと貼り付けのセクションを参照してください。
  • 上/下に移動 - 選択した行を上または下に 1 行ずつ移動します。クリックしてドラッグして行を並べ替えることもできます。
  • 名前を変更 - 入力の名前を変更します。
  • 列/行を削除 - 選択した列または行を削除します。

テーブルで個々の列のエッジをドラッグすると、サイズを変更できます。積み上げ縦棒ラベルの場合は、上の図の青い矢印で示されている下部のラベルをドラッグします。

許容差オプションはコンフィギュレーションと組み合わせて使用できます。

  1. コンフィギュレーションのオプション値を許容範囲にするには、許容差オプションアイコン () をクリックします。

    オプション値を許容範囲にする

  2. パラメータの左側にあるドロップダウンの矢印アイコン () をクリックして、許容差の精度とタイプを設定します。

    オプション値から許容差オプションの設定を選択する

詳細は、許容差オプションを参照してください。

動的抑制数式を構成するには、目的の入力で [フィーチャーを構成] をクリックし、フィーチャーリストで対応するフィーチャーを右クリックし、コンテキストメニューから [抑制を構成] (または [抑制構成]) を選択して、コンフィギュレーションパネルにフィーチャーを追加します。その後、コンフィギュレーションパネルで式を直接編集できます。
RMB フィーチャー > 式を構成コンテキストメニュー
コンフィギュレーションパネルに表示される抑制数式

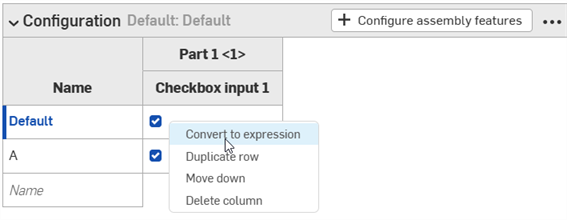

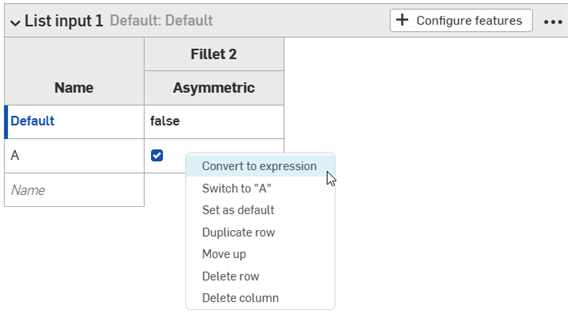

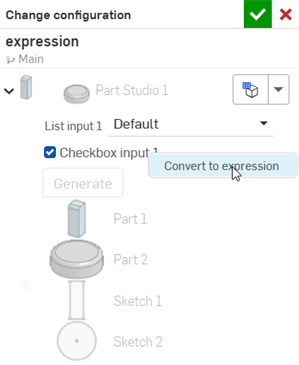

チェックボックスを数式に変換するには、コンフィギュレーションパネルのチェックボックスを右クリックし、[数式に変換] をクリックします。その後、コンフィギュレーションパネルで式を直接編集できます。チェックボックスに戻すには、式を右クリックして [チェックボックスに変換] をクリックします。

RMB 構成チェックボックス > 数式に変換

構成済みの動的抑制をフィーチャーから削除すると、その式は自動的にコンフィギュレーションパネルでチェックボックスに変換されます。
