Ansichten

Tastaturbefehl: p

Erstellen Sie eine neue Ansicht, indem Sie eine vorhandene Ansicht projizieren (falten). In der Standardeinstellung sind die Bezeichnung und der Maßstab deaktiviert. Um den Maßstab anzuzeigen, klicken Sie doppelt auf die Ansicht: Das Dialogfenster „Ansichtseigenschaften“ wird links oben in der Zeichnung geöffnet. Nach der Erstellung einer Zeichnung und bei der Platzierung einer ersten Ansicht ist das Tool „Projektionsansicht“ standardmäßig aktiv. Es bleibt - auch nach der Verwendung - so lange aktiv, bis Sie auf das Symbol zu seiner Deaktivierung klicken.

1. Klicken Sie, um eine vorhandene Ansicht auszuwählen.
2. Ziehen Sie den Mauszeiger von der ursprünglichen Ansicht aus in verschiedene Richtungen, um mögliche Projektionsansichten anzuzeigen.
3. Klicken Sie zum Platzieren der neuen Ansicht oder klicken Sie bei gedrückter Umschalttaste, um die neue Ansicht mit Schnitten aus der übergeordneten Ansicht zu platzieren.

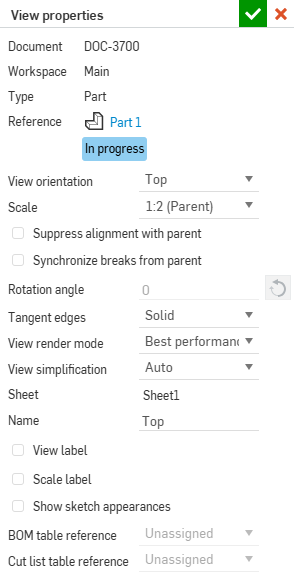

4. Sie können das Dialogfenster Ansichtseigenschaften auch durch Doppelklicken auf die Ansicht öffnen.

Erstellen Sie eine Hilfsansicht, d. h. eine orthografische Ansicht, die von einer ausgewählten Kante in der übergeordneten Ansicht (in der Regel von einer schrägen Kante) um 90 Grad aufgeklappt wird. Alternativ können Sie auch eine Skizzenlinie oder eine Mittellinie erstellen, an der sich die Hilfsansicht orientieren soll.

1. Klicken Sie auf .

2. Alternativ können Sie eine Bezeichnung für die Ansicht angeben.

Die Bezeichnungen werden automatisch vergeben (Sie können sie ändern) und verlaufen bei der Standardeinstellung von A nach Y, wobei I, O, Q, S, X und Z ausgelassen werden.

3. Wählen Sie einen Hilfsansichtstyp aus:
   • Klicken Sie auf Senkrecht, um eine Hilfsansicht senkrecht zu einer linearen Kante zu erstellen.



   • Klicken Sie auf In Linie, um eine Hilfsansicht zu erstellen, die sich an einer Skizzenlinie oder Mittellinie orientiert.



4. Wählen Sie die Kante oder Linie aus, an der die Hilfsansicht ausgerichtet werden soll. Diese Kante oder Linie wird im Dialogfenster in das Auswahlfeld aufgenommen.
5. Klicken Sie optional auf das Umkehrsymbol , um die Hilfsansicht umzudrehen.
6. Standardmäßig ist der Ansichtsreferenz-Indikator sichtbar. Deaktivieren Sie „Ansichtsreferenz-Indikator anzeigen“, um ihn auszublenden.
7. Ziehen Sie den Mauszeiger an die Stelle, an der die Hilfsansicht platziert werden soll, und klicken Sie, um die Ansicht abzulegen. Die Ansicht wird platziert und das Dialogfenster geschlossen.



8. In der Standardeinstellung ist der Maßstab ausgeschaltet. Zum Anzeigen des Maßstabs doppelklicken Sie auf die Ansicht, um das Dialogfenster Ansichtseigenschaften zu öffnen, und aktivieren Sie unten „Maßstabsetikett“.

   Die Maßstabseingabe erfolgt im Format N:N oder N/N. Für vom Benutzer eingegebene Werte wird die zweite Ziffer oder der Nenner immer auf „1“ gesetzt. Um den Wert zu bearbeiten, klicken Sie doppelt auf die Bezeichnung „Maßstab“. Standardmäßig ist der Maßstab einer Hilfsansicht derselbe wie der der Parent-Ansicht.

Durch die Auswahl einer Hilfsansicht wird auch die Kante in der Parent-Ansicht hervorgehoben.

Wählen Sie den Ansichtsreferenz-Indikator durch klicken aus und verwenden Sie den Fangpunkt am Gelenk des Pfeils, um die Linie durch Ziehen zu verkürzen oder zu verlängern.

Verwenden Sie den mittleren Fangpunkt, um den Ansichtsreferenz-Indikator zwischen der ausgewählten Kante und der Mitte der Hilfsansicht zu verschieben.

Wenn Sie den Ansichtsreferenz-Indikator auswählen und darauf rechtsklicken, wird ein Kontextmenü mit den folgenden Optionen geöffnet:

• Hilfsansicht bearbeiten: öffnet das Dialogfenster „Hilfsansicht“

• Richtung umkehren: kehrt die Hilfsansicht um

• Auswahl aufheben: löscht alle Blattauswahlen

• In Fenster zoomen: passt die Ansicht an das Blatt an

• Löschen: löscht die Hilfsansicht

Erstellen Sie eine Schnittansicht, geknickte Schnittansicht oder partielle Schnittansicht einer bestehenden Ansicht (einschließlich einer Schnittansicht). Platzieren Sie dafür eine vorhandene Schnittebenenlinie (oder Linien) und geben Sie eine Richtung und Bezeichnung an. In der Standardeinstellung sind die Bezeichnung aktiviert und der Maßstab deaktiviert. Um den Maßstab anzuzeigen, klicken Sie doppelt auf die Ansicht: Das Dialogfenster „Ansichtseigenschaften“ wird links oben in der Zeichnung geöffnet.

1. Klicken Sie auf .
2. Wählen Sie im Dialogfenster „Vertikal“, „Horizontal“ oder „Winkel“ aus:



3. Geben Sie optional eine Bezeichnung für die Ansicht an (B, im Beispielbild oben).

   Die Bezeichnungen werden automatisch vergeben (Sie können sie ändern) und verlaufen bei der Standardeinstellung von A nach Y, wobei I, O, Q, S, X und Z ausgelassen werden.

4. Wählen Sie aus den folgenden Optionen aus:
   • Nur Schnittgeometrie anzeigen: Nur die Schnittgeometrie ist sichtbar.
   • Schnittwinkel (nur winkelig): Geben Sie einen genauen Winkel numerisch ein. Sie können auch die Winkelrichtung von einer Seite zur anderen umkehren, indem Sie das Symbol für die entgegengesetzte Richtung verwenden.



   • Schnitttiefe: steuert die Tiefe des Schnitts:
     • Hoch bis Element: Verwenden Sie ein anderes Element, um die Tiefe festzulegen (und wählen Sie dann das Element in der Zeichnung aus):



     • Blind: Geben Sie eine Tiefen-Bemaßung an:



   • Aus Schnitt ausschließen (nur Baugruppenansichten): Wählen Sie die Bauteile aus, die nicht in den Schnitt einbezogen werden sollen:

     1. Platzieren Sie die Schnittlinie.

     2. Aktivieren Sie „Aus Schnitt ausschließen“ im Dialogfenster.

     3. Klicken Sie auf zusätzliche Bauteile, die Sie aus der Zeichnung ausschließen möchten.

5. Bewegen Sie den Mauszeiger über das Bauteil, für das Sie eine Ansicht erstellen wollen. Gehen Sie mit der Maus darüber, um die Fangpunkte anzuzeigen:



6. Wenn sich die gepunktete Schnittlinie an der gewünschten Stelle befindet oder der Fangpunkt sichtbar ist, klicken Sie einmal, um die Linie zu platzieren. Bei Winkelschnitt-Ansichten klicken Sie auf einen zweiten Fangpunkt, um den Winkel festzulegen.
7. Wenn gewünscht, wählen Sie mehrere Fangpunkte aus, um eine geknickte Schnittansicht (bis zu 4 Punkte insgesamt für eine geknickte Winkelansicht) zu erstellen:



8. Ziehen Sie die neue Schnittansicht von der Schnittlinie weg und klicken Sie, um sie zu platzieren:



   Vertikale Schnittansicht (oben)



   Winkel-Schnittansicht (oben)



   Horizontale Schnittansicht (oben)

   Hinweis: Beim Ziehen der Schnittansicht zur einen oder anderen Seite vor dem Klicken und endgültigen Platzieren wechselt die Richtung:



   Wählen Sie die Schnittlinie durch Klicken aus. Verwenden Sie den Fangpunkt am Gelenk des Pfeils, um die Linie durch Ziehen zu verkürzen oder zu verlängern:


   Passen Sie die Länge der Schnittlinie an die Innenseite des Bauteils an, um eine partielle Schnittansicht zu erstellen



9. Doppelklicken Sie auf die Ansicht, um das Dialogfenster „Ansichtseigenschaften“ zu öffnen.

Durch die Auswahl einer Schnittansicht wird die Schnittlinie in der Parent-Ansicht hervorgehoben.

Die Maßstabseingabe erfolgt im Format N:N oder N/N. Für vom Benutzer eingegebene Werte wird die zweite Ziffer oder der Nenner immer auf „1“ gesetzt. Um den Wert zu bearbeiten, klicken Sie doppelt auf die Bezeichnung „Maßstab“. Standardmäßig ist der Maßstab einer Schnittansicht derselbe wie der der Parent-Ansicht.

Sobald sie platziert sind, können geknickte Schnittansichten angepasst werden. Klicken Sie dazu auf einen Fangpunkt und ziehen Sie ihn zu einem anderen Punkt auf der Zeichenansicht. Die geknickte Schnittansicht wird entsprechend angepasst.

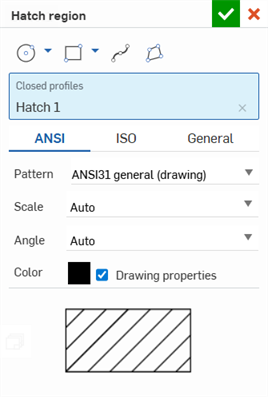

Schraffuren können sowohl durch Auswählen von „Schraffur bearbeiten“ aus dem Kontextmenü der Ansicht als auch durch Öffnen des Eigenschaften-Dialogfensters für Zeichnungen und Navigieren zur Registerkarte „Ansichten“ bearbeitet werden.

Erstellen einer Schnittansicht aus einer Schnittansicht

Sie können „Schnittansicht“ verwenden, um eine Schnittansicht von einer Schnittansicht zu erstellen:

1. Klicken Sie auf .
2. Wählen Sie im Dialogfenster „Vertikal“, „Horizontal“ oder „Winkel“ aus:
3. Alternativ können Sie eine Bezeichnung für die Ansicht angeben.

4. Wenn Sie aus der Schnittgeometrie (der bereits erstellten Schnittansicht) einen Ausschnitt erstellen möchten, wählen Sie „Schnitt von Schnittansicht“ aus:



   Wenn Sie die Ansicht aus der Basisgeometrie erzeugen möchten, lassen Sie das Kontrollkästchen „Schnitt von Schnittansicht“ deaktiviert.

5. Klicken Sie auf das Häkchen, um die Ansicht zu erstellen, oder auf das X, um den Vorgang abzubrechen.

Erstellen einer Schnittansicht aus einer Ansicht mit einem ausgebrochenen Schnitt

Sie können eine Schnittansicht aus einer Ansicht erstellen, auf die eine ausgebrochene Schnittansicht angewendet wurde. Der neue Schnitt wird jedoch aus der Basisgeometrie und nicht aus der ausgebrochenen Schnittgeometrie gebildet.

Schnittlinie verschieben

Nach dem Platzieren einer Schnittlinie, sofern diese auf einem Fangpunkt platziert wurde, können Sie sie an eine andere Stelle verschieben:

1. Wählen Sie die Linie aus:



2. Klicken und ziehen Sie den Fangpunkt an eine andere Stelle:



3. Klicken Sie, um die Schnittlinie zu platzieren.
4. Beachten Sie, dass sich die entsprechende Ansicht ändert:



So passen Sie eine Schnittlinie an, um den Schnitt kürzer als den Zuordnungspunkt (blaue Punkte) zu machen:

1. Wählen Sie das eine oder andere Ende der Schnittlinie aus und ziehen Sie die Linie mit dem Fangpunkt am Gelenk des Pfeils unter (oder über) den Zuordnungspunkt:



2. Die entsprechende Schnittansicht ändert sich:



Schnittlinie umkehren

So kehren Sie eine Schnittlinie nach dem Platzieren um:

1. Wählen Sie die Schnittlinie aus.
2. Klicken Sie mit der rechten Maustaste und wählen Sie Richtung umkehren aus.



Die Bezeichnungen der Schnittlinien werden auf der anderen Seite angezeigt und die Ansicht wird entsprechend erneut erzeugt.

Schnittlinie bearbeiten

So bearbeiten Sie eine Schnittlinie mit Onshape:

1. Klicken Sie auf die Schnittlinie (geknickte Schnittlinie).
2. Klicken Sie mit der rechten Maustaste und wählen Sie im Kontextmenü „Schnitt bearbeiten“ aus.
3. Ein Schnittansicht-Dialogfenster wird angezeigt. Bearbeiten Sie Ihre Voreinstellungen und klicken Sie oben rechts auf das Häkchen, um Ihre Änderungen anzuwenden. Klicken Sie oben rechts auf das rote „X“, um den Vorgang abzubrechen, ohne die Änderungen zu übernehmen.

Ein Segment hinzufügen oder entfernen

1. Wählen Sie die Schnittlinie (geknickte Schnittlinie) aus.
2. Klicken Sie mit der rechten Maustaste und wählen Sie im Kontextmenü „Schnitt bearbeiten“ aus.
3. So fügen Sie ein Segment hinzu:
   1. Wählen Sie einen Fangpunkt aus und ziehen Sie ihn zur gewünschten Stelle in der Ansicht.
   2. Bewegen Sie den Mauszeiger über einen neuen Fangpunkt an der gewünschten Stelle und klicken Sie, um das Liniensegment dort zu platzieren.
4. So entfernen Sie ein Segment:
   1. Bewegen Sie den Mauszeiger über den Fangpunkt des Segments, das entfernt werden soll. Um den Fangpunkt wird ein orangener Rahmen angezeigt.
   2. Klicken Sie auf den Fangpunkt mit dem orangenen Rahmen: Der Fangpunkt verschwindet.
5. Beenden Sie den Vorgang, indem Sie auf eine Stelle außerhalb der Ansicht klicken.
6. Die Ansicht wird aktualisiert, um die Änderungen an der Schnittlinie darzustellen.

Erstellen Sie eine Schnittansicht, bei der einige Teile der Ansicht auf einer Ebene geschnitten wurden. Die Ebene liegt nicht parallel zur Ansichtsebene, und diese Teile wurden auf die Ansichtsebene gedreht. Dieser Ansichtstyp wird am häufigsten bei zylindrischen Bauteilen mit einer gewissen Symmetrie, die aber nicht vollständig symmetrisch sind, verwendet.

1. Klicken Sie auf .



2. Geben Sie eine Bezeichnung für die Ansicht an.

3. Klicken Sie im Feld „Zentrum“ auf die Mitte der Schnittlinie.

4. Klicken Sie im Feld „Position der Ansichtsebene“ auf einen Punkt, von dem aus die Ansicht projiziert werden soll.

5. Klicken Sie im Feld „Gedrehte Ebenenposition“ auf einen Punkt, von dem aus die Ansicht gedreht wird, um sie mit der restlichen Ansicht auszurichten.

6. Wählen Sie optional „Nur Schnittgeometrie anzeigen“ aus, um eine Ansicht mit nur der Geometrie anzuzeigen, die für diese Ansicht ausgeschnitten wurde, und ohne Hintergrundgeometrie:



   Oben ein Beispiel, bei dem die gesamte Geometrie zu sehen ist.



   Oben das gleiche Beispiel, bei dem nur die Schnittgeometrie zu sehen ist.

7. Wählen Sie optional „Aus Schnitt ausschließen (nur Baugruppenansichten)“ aus, um die Bauteile auszuwählen, die nicht in den Schnitt einbezogen werden sollen:

   1. Platzieren Sie die Schnittlinie.

   2. Aktivieren Sie „Aus Schnitt ausschließen“ im Dialogfenster.

   3. Klicken Sie auf zusätzliche Bauteile, die Sie aus der Zeichnung ausschließen möchten.

8. Klicken Sie auf die Zeichnung, um die Ansicht zu platzieren. Wenn Sie die Ansicht durch Ziehen platzieren, werden die Pfeile der Ansichtsebene umgedreht, wenn sie von einer Seite der ursprünglichen Ansicht zur anderen gezogen werden.

Um eine Ansicht zu bearbeiten, rechtsklicken Sie auf die Ansicht. Wählen Sie „Bearbeiten“ aus, um das entsprechende Dialogfenster zu öffnen. Die Bearbeitung einer Ansicht kann notwendig werden, wenn die Zeichnung nach dem Aktualisieren getrennte Elemente enthält. Die getrennten Elemente werden durch rote Markierungen im Dialogfenster angezeigt.

Beim Schneiden eines ausgerichteten Schnitts aus einer Schnittansicht oder ausgerichteten Schnittansicht ist standardmäßig die Option „Schnitt von Schnittansicht“ ausgewählt.

Erstellen Sie eine ausgebrochene Schnittansicht, um einen Teil des Modells in einer Zeichenansicht zu entfernen, indem Sie mit dem Spline-Tool ein geschlossenes Profil definieren.

1. Klicken Sie auf .



2. Verwenden Sie das Spline-Tool, um ein geschlossenes Profil für die Ansicht zu definieren.

   Verwenden Sie das Spline-Punkt-Tool, um Punkte hinzuzufügen, mit denen Sie den Spline bearbeiten können.

3. Wählen Sie einen Endtyp aus, entweder „Blind“ bis zu einer bestimmten Tiefe oder „Hoch bis Element“ (und wählen Sie den Punkt oder die Kante in einer anderen Ansicht aus).
4. Wählen Sie optional „Versatz“ aus, um einen Abstand anzugeben, um den der Schnitt versetzt werden soll.

5. Wählen Sie optional „Aus Schnitt ausschließen (nur Baugruppenansichten)“ aus, um die Bauteile auszuwählen, die nicht in den Schnitt einbezogen werden sollen:

   1. Platzieren Sie die Schnittlinie.

   2. Aktivieren Sie „Aus Schnitt ausschließen“ im Dialogfenster.

   3. Klicken Sie auf zusätzliche Bauteile, die Sie aus der Zeichnung ausschließen möchten.

6. Klicken Sie auf .

Sie können auch auf die Ansicht doppelklicken, um das Dialogfenster Ansichten zu öffnen. Rechtsklicken Sie und wählen Sie „Schnitt bearbeiten“ aus, um das Dialogfenster wieder zu öffnen und die Spezifikationen der Ansicht zu bearbeiten (oder „Schnitt entfernen“, um den ausgebrochenen Schnitt aus der Zeichnung zu löschen).

Eine Ansicht vor der Anwendung der ausgebrochenen Ansicht (links) und nach der Erstellung der ausgebrochenen Ansicht (rechts)

Beachten Sie, dass der Tiefenpunkt (definiert durch den Endtyp, oben beschrieben) mit dem Modell assoziiert ist. Wenn das Modell also geändert wird, was zu einer Änderung des Tiefenpunktes führt, werden der Spline und Tiefenpunkt für die ausgebrochene Schnittansicht mit der Aktualisierung der Zeichnung aktualisiert. In einigen Fällen kann das Update jedoch zu einem Fehler führen. Der ausgebrochene Spline wird rot angezeigt. Wenn ein Problem auftritt, definieren Sie den Tiefenpunkt neu, um das Problem zu beheben.

In der Detailansicht können Sie einen Bereich in einer vorhandenen Ansicht auswählen und vergrößern, um sich diesen genauer anzusehen:

1. Klicken Sie auf , um das Dialogfenster Detailansicht zu öffnen:



2. Wählen Sie ein Kreis-, Spline- oder Polygon-Tool aus, um einen geschlossenen Bereich zu erstellen.
3. Wählen Sie im Feld Ansichtsmaßstab einen Maßstab für die Ansicht aus.
4. Passen Sie ggf. die Bezeichnung im Feld Ansichtsbezeichnung an.

5. Wählen Sie eine Option im Feld Profilstil aus:

   • In Linie: Die Bezeichnung wird in der Quellansicht angezeigt.
   • Verbunden: Die Detailansicht ist mit einer gestrichelten Linie mit der Quelle verbunden. (Beachten Sie, dass die Bezeichnung nicht angezeigt wird, wenn diese Option ausgewählt ist.)
   • Hinweislinie: Die Bezeichnung ist mit einer Linie und einem Pfeil mit der Quelle verbunden.



   Links: Bezeichnung A erscheint in der Reihe. Mitte: Bezeichnung B ist ausgeblendet und die Detailansicht ist mit einer gestrichelten Linie mit der Quelle verbunden. Rechts: Bezeichnung C ist mit einer Linie und einem Pfeil mit der Quelle verbunden.

6. Standardmäßig ist die Detailansicht mit einem Kreis, Spline oder Polygon umrandet, die dem Umriss in der Quellansicht entsprechen. Um den Umriss aus der Detailansicht zu entfernen, wählen Sie das Kontrollkästchen Profilansicht anzeigen ab.



   Links: Wenn die Profiloption „Detailansicht anzeigen“ ausgewählt ist, sind die Detailansicht und die Quellansicht jeweils mit einem Kreis umrandet. Rechts: Ist die Profiloption „Detailansicht anzeigen“ nicht ausgewählt, wird die Detailansicht nicht umrandet.

7. Wählen Sie nun den Bereich aus, den Sie vergrößern möchten.

   • Um einen geschlossenen Bereich mit dem Kreis-Tool zu erstellen, klicken Sie (in einer bestehenden Ansicht) ungefähr in die Mitte des Bereichs, den Sie vergrößern möchten. Ziehen und klicken Sie erneut, um den Umfang des Bereichs zu definieren.



   • Um die Spline- oder Polygon-Tools zu verwenden, klicken Sie, um den ersten Punkt zu platzieren, bewegen die Maus und klicken erneut. Diesen Vorgang wiederholen Sie, bis Sie den gewünschten geschlossenen Bereich erstellt haben.

   • Um einen vorhandenen geschlossenen Bereich auszuwählen, drücken Sie zuerst die Esc-Taste und klicken dann auf den Bereich.

8. Ziehen und klicken Sie mit der Maus, um die Detailansicht zu platzieren:



Sie können den Maßstab und die Bezeichnungen für Detailansichten mit dem Dialogfenster Ansichtseigenschaften bearbeiten. Bei der Auswahl einer Detailansicht wird der Detailansichtskreis in der Parent-Ansicht hervorgehoben.

Größe einer Detailansicht anpassen:

Größe einer Detailansicht anpassen:

1. Bewegen Sie den Mauszeiger über die Ansicht, um die Hervorhebung zu aktivieren:



2. Wählen Sie den Griffpunkt zwischen den Pfeilen aus.
3. Ziehen Sie den Mauszeiger nach innen oder außen, um die Ansicht zu verkleinern bzw. zu vergrößern.

Detailansicht verschieben

So verschieben Sie eine Detailansicht:

1. Bewegen Sie den Mauszeiger über die Ansicht, um die Hervorhebung zu aktivieren:



2. Wählen Sie den Griffpunkt in der Mitte des Ansichtskreises aus.
3. Ziehen Sie den Mauszeiger an eine neue Position.

Detailnamen verschieben

So verschieben Sie einen Detailnamen:

1. Rechtsklicken Sie auf den Kreis in der Detailansicht, um das Kontextmenü aufzurufen.



2. Wählen Sie „Hinweislinie hinzufügen“ aus.



3. Ziehen Sie die Hinweislinie und den Detailnamen auf die gewünschte Länge und Position.

Verwenden Sie „Bruchansicht“, um eine Ansicht durch Wegtrimmen eines Teils zu schmälern.

1. Klicken Sie auf .



2. Definieren Sie einen horizontalen oder vertikalen Bruch.
3. Definieren Sie den Typ der Bruchlinie und den Abstand:
   1. Zickzack
   2. Kleines Zickzack
   3. Kurve
   4. Gerade

4. Klicken Sie auf die Ansicht, um die beiden Bruchlinien zu platzieren (und anzugeben, wo sich die Lücke befinden soll).

Sie können das Dialogfenster Ansichtseigenschaften durch Doppelklicken öffnen.

Um eine Bruchansicht zu löschen, wählen Sie diese aus und drücken die Entfernen-Taste.

Um eine Ansicht freizustellen, zeichnen Sie einen Kreis, einen Spline oder ein Polygon um den Bereich, den Sie behalten möchten.

1. Klicken Sie auf .



2. Wählen Sie eine Skizzenform aus und zeichnen Sie dann die Form um den Bereich, den Sie behalten möchten:
   • Kreis: Klicken Sie einmal, um den Mittelpunkt des Kreises zu platzieren. Klicken Sie dann erneut, um den Rand des Kreises zu platzieren.



   • Spline: Klicken Sie, um Spline-Punkte zu platzieren. Doppelklicken Sie, um den Spline zu schließen.
     • Um einen Spline-Punkt hinzuzufügen, klicken Sie auf das Dropdown-Menü Spline und wählen Spline-Punkt hinzufügen aus.



   • Polygon: Klicken Sie, um Polygonecken zu platzieren. Doppelklicken Sie, um das Polygon zu schließen.



3. Klicken Sie auf .

Links: Originalansicht. Mitte: Spline, der die Freistellungsgrenze definiert. Rechts: resultierende Freistellungsansicht.

• Rechtsklicken Sie auf die Ansicht und wählen Sie Freistellung bearbeiten aus, um das Dialogfenster erneut zu öffnen und die Spezifikationen zu bearbeiten.
• Rechtsklicken Sie auf die Ansicht und wählen Sie Freistellung entfernen aus, um die Freistellungsansicht aus der Zeichnung zu löschen.

1. Rechtsklicken Sie auf die Ansicht, um das Kontextmenü zu öffnen, und wählen Sie den Befehl „Linienstil anpassen“ aus.

2. Klicken Sie auf jede Kante in der Ansicht, um die angegebenen Stiländerungen anzuwenden; diese Auswahlen erscheinen im Dialogfenster unter „Kanten“.

3. Passen Sie in dem Dialogfenster die folgenden Einstellungen an Ihre Spezifikationen an:

   • Linienart: Wählen Sie eine Linienart aus der Dropdown-Liste aus.

   • Striche (bei gestrichelten Linien): Legen Sie den Abstand der Striche fest.

   • Dicke (in angegebenen Einheiten)

   • Farbe: Klicken Sie auf den Farbblock und passen Sie die Farbe im Dialogfenster entsprechend an.



4. Schließen Sie das Dialogfenster mit .

Zeigen Sie die Linien an, die in der aktuellen Ansichtsposition nicht sichtbar sind, oder blenden Sie die Linien aus (verdeckte Linien).

Wählen Sie die Ansicht aus, klicken Sie mit der rechten Maustaste und wählen Sie Verdeckte Linien anzeigen aus dem Kontextmenü aus:

Das Ergebnis ist folgende Ansicht:

Zeigen Sie die Biegelinien einer Blechabwicklung an oder blenden Sie sie aus.

Wählen Sie die Ansicht aus, klicken Sie mit der rechten Maustaste und wählen Sie im Kontextmenü Biegelinien anzeigen (oder „Biegelinien ausblenden“) aus:

Blendet automatische Mittellinien, die zu kreisförmiger Geometrie (Bohrungen, Zylinder und Kugeln) hinzugefügt werden, ein oder aus. Mittellinien, die mit den Tools zum Zeichnen von Mittellinien hinzugefügt wurden, werden nicht ausgeblendet.

Wählen Sie die Ansicht aus, rechtsklicken Sie und wählen Sie im Kontextmenü „Anzeigen/ausblenden“ > „Mittellinien ausblenden“ (oder „Mittellinien anzeigen“) aus:

Automatische Mittellinien werden links angezeigt (Standardeinstellung) und rechts ausgeblendet.

Tangentialkanten sind Kanten, die zwischen einer Kurve und einer linearen Kante gebildet werden, z. B. aus Verrundungen oder glatten Kanten.

Um die visuelle Behandlung von Tangentiallinien auszuwählen, wählen Sie die Ansicht aus. Rechtsklicken Sie und wählen Sie Tangentialkanten aus. Wählen Sie anschließend aus den folgenden drei Modi aus:

• Ausgeblendet: Tangentialkanten werden visuell aus der Zeichnung entfernt.
• Durchgehend: Tangentialkanten werden als durchgehende Linien dargestellt. Dies ist die Standardeinstellung.
• Phantom: Tangentialkanten werden mit unterbrochenen Linien dargestellt.

Drei verschiedene Optionen für Tangentialkanten, von links nach rechts: Durchgehend (Standard), Phantom und Ausgeblendet.

Eine schattierte Ansicht der Bauteile anzeigen (oder verbergen). Dieser Befehl ist für Schnittansichten oder Detailansichten nicht verfügbar.

Schattierte Ansicht:

Wenn eine Parent-Ansicht schattiert ist, dann ist die Detailansicht ebenfalls schattiert. Die Schattierungen von Parent- und Child-Ansichten können unabhängig von einander geändert werden (durch Rechtsklicken auf die Ansicht).

If a Decal is applied to a part, it is only visible when the shaded view is shown.

Gewinde anzeigen (oder ausblenden) (Linien, die Gewindebohrungen kennzeichnen):

Wählen Sie die Ansicht aus, klicken Sie mit der rechten Maustaste und wählen Sie Gewinde anzeigen (oder „Gewinde ausblenden“) aus.

Das Anzeigen von Skizzen ist sehr nützlich, um flache Musterskizzen auf Zeichnungsansichten dieser Abwicklungen für Bleche anzuzeigen.

In Bauteil-Ansichten werden mit diesem Befehl ausgewählte Skizzen in einem Part Studio angezeigt oder ausgeblendet. Wählen Sie die Ansicht aus, rechtsklicken Sie und wählen Sie dann Skizzen anzeigen aus. Wenn das Dialogfenster „Skizzen anzeigen/ausblenden“ angezeigt wird, wählen Sie die Skizze aus dem Menü aus. Sie können auch mehrere Skizzen auswählen. Dieses Dialogfenster zeigt alle Skizzen im Part Studio an, in denen das Bauteil modelliert wurde. Wenn Sie dieselbe Zeichnungsskizze für jede Ansicht auswählen, wird die Skizze in jeder Ansichtsperspektive angezeigt.

Um eine Skizze zu verbergen, öffnen Sie das Dialogfenster „Skizzen anzeigen/ausblenden“ erneut und klicken Sie, um die Skizze oder die Skizzen abzuwählen.

In Baugruppenansichten wird mit diesem Befehl die ausgewählte Skizze innerhalb der Baugruppe angezeigt oder ausgeblendet (Skizzen müssen zuerst in eine Baugruppe eingefügt werden). Wählen Sie die Ansicht aus, rechtsklicken Sie und wählen Sie dann Skizzen anzeigen aus. Alle in die Baugruppe eingefügten Skizzen sind dann in der Zeichnung zu sehen.

Um alle angezeigten Skizzen für eine Ansicht auszublenden, öffnen Sie das Kontextmenü und wählen Sie „Skizzen ausblenden“ aus.

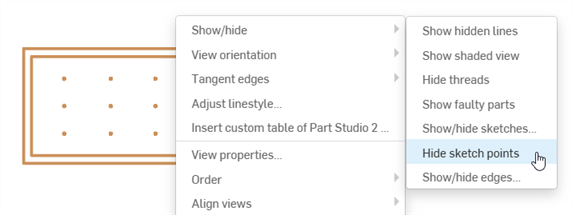

Wenn die Skizze bestimmte Skizzenpunkte enthält, können Sie diese Punkte in der Zeichnung anzeigen (und auch ausblenden). So zeigen Sie Skizzenpunkte an:

1. Rechtsklicken Sie auf die Ansicht und wählen Sie „Skizzenpunkte anzeigen/ausblenden“ aus.





   Um das Aussehen und die Größe der Skizzenpunkte in der Zeichnung anzupassen, verwenden Sie die Palette „Zeichnungseigenschaften“, Registerkarte Konstruktionsgeometrie.

Blenden Sie die Kanten einer Zeichnung ein oder aus. Diese Funktionalität ist in allen Zeichnungsansichten verfügbar.

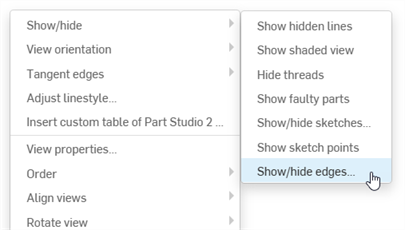

Wählen Sie die Ansicht aus, rechtsklicken Sie und wählen Sie dann Kanten anzeigen/ausblenden aus dem Kontextmenü (siehe unten links) aus. Das Dialogfenster „Kanten anzeigen/ausblenden“ wird geöffnet (siehe unten rechts):

Wählen Sie alle Kanten in der Ansicht aus, die Sie ausblenden möchten. Die Kanten werden dicker und sind grau gefärbt, um anzuzeigen, dass sie als ausgeblendet markiert sind. Verborgene Linien werden grau dargestellt, damit Sie leichter die anzuzeigenden Kanten definieren können. Wenn Sie einen Fehler machen, klicken Sie erneut auf die Kante und sie wird schwarz (was bedeutet, dass sie weiterhin angezeigt wird). Klicken Sie auf das grüne Häkchen im Dialogfenster. Alle als ausgeblendet markierten Kanten werden nicht mehr angezeigt.

Um verdeckte Kanten einzublenden, kehren Sie diesen Vorgang um. Wählen Sie die Ansicht aus, rechtsklicken Sie und wählen Sie im Kontextmenü „Kanten anzeigen/ausblenden“ aus. Wählen Sie alle verdeckten (grauen) Kanten aus, die Sie anzeigen möchten. Klicken Sie dann auf das grüne Häkchen im Dialogfenster.

Sie können fehlerhafte Bauteile, die in eine Baugruppen-Zeichnungsansicht eingefügt wurden, anzeigen oder ausblenden. Fehlerhafte Bauteile werden in Teilzeichnungen standardmäßig angezeigt, in Baugruppenzeichnungen sind sie jedoch bei der Standardeinstellung ausgeblendet. Das Rendering kann die Leistung beeinträchtigen. So zeigen Sie die fehlerhaften Bauteile in einer Baugruppen-Zeichnungsansicht an:

Wählen Sie die Ansicht aus, rechtsklicken Sie und wählen Sie Anzeigen/Ausblenden > Fehlerhafte Bauteile anzeigen aus dem Kontextmenü aus.

Um die fehlerhaften Bauteile wieder auszublenden, wählen Sie die Ansicht aus. Rechtsklicken Sie dann und wählen Sie Anzeigen/Ausblenden > Fehlerhafte Bauteile ausblenden aus.

Blenden Sie die Zentrumskreuze einer Zeichnung automatisch ein oder aus. Diese Funktionalität ist in allen Zeichnungsansichten mit Zentrumskreuzen automatisch verfügbar.

Wählen Sie die Ansicht aus, rechtsklicken Sie und wählen Sie „Anzeigen/ausblenden > Zentrumskreuze ausblenden“ aus dem Kontextmenü (siehe unten) aus:

Um die Zentrumskreuze wieder anzuzeigen, öffnen Sie das Kontextmenü und wählen Sie „Anzeigen/ausblenden > Zentrumskreuze automatisch anzeigen“ aus.

So fügen Sie eine Skizze in eine Schnittansicht ein:

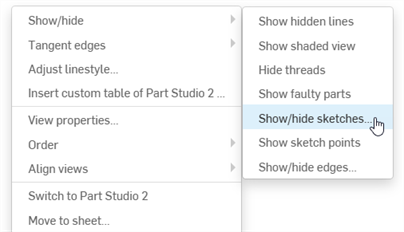

1. Rechtsklicken Sie auf die Schnittansicht und wählen Sie „Skizzen anzeigen/ausblenden ...“ aus, um das Dialogfenster „Skizzen anzeigen/ausblenden“ zu öffnen:

2. Klicken Sie von hier aus auf die Skizze(n), die Sie einfügen möchten.

3. Klicken Sie auf das Häkchen in der oberen rechten Ecke des Dialogfensters, um die Skizze oder die Skizzen in Ihre Schnittansicht einzufügen.

4. Um eine Skizze aus einer Schnittansicht zu entfernen, rechtsklicken Sie auf die Schnittansicht und wählen im Kontextmenü „Skizzen anzeigen/ausblenden ...“ aus (siehe Schritt 1).

5. Klicken Sie auf die Skizze oder die Skizzen, die Sie entfernen möchten (beachten Sie, dass sie nicht mehr blau markiert sind).
6. Klicken Sie oben rechts im Dialogfenster auf das Häkchen beenden, um die Entfernung der Skizze oder der Skizzen abzuschließen.

Zeigen Sie Versatz-Schnittlinien an (oder blenden Sie sie aus).

Wählen Sie die Ansicht aus, rechtsklicken Sie und wählen Sie Versatz-Schnittlinien anzeigen aus.

Zeigen Sie Biegungsbezugstexte für abgewickelte Blechansichten an oder blenden Sie sie aus.

Wählen Sie die Ansicht aus, klicken Sie dann mit der rechten Maustaste und wählen Sie Biegungsbezugstexte, anzeigen/ausblenden aus.

Wählen Sie die Ansicht und dann Virtuelle Kanten anzeigen (oder ausblenden) aus, um die virtuellen Kanten (Kurven, die an den Stellen gezeichnet wurden, an denen sich die Bauteile schneiden) anzuzeigen oder zu verbergen. Dies ist die Standardeinstellung für alle neuen Ansichten, um die Leistung zu verbessern. Sollte eine Baugruppenansicht mit mehr als 20 Bauteilen nicht richtig angezeigt werden, weil sich Bauteile überschneiden oder in einer Ansicht Teile der sich schneidenden Kanten/Flächen nicht als verdeckt (oder sichtbar) erkannt werden, verwenden Sie die Funktion „Bauteil-Schnittlinien anzeigen“ zum Umschalten.

Neben dem Ein- und Ausblenden von virtuellen Kanten (gezeichnete Kurven an den Stellen, wo die Bauteile sich schneiden) können Sie mit diesem Befehl auch die Sichtbarkeit von Bauteilen wiederherstellen, die zum Erhalten eines Schnittpunktes vollständig aus der Ansicht ausgeblendet wurden und die teilweise von der speziellen Ansichtsausrichtung verborgen waren.

Select the view, then select Show (or hide) parts to show or hide the selected part or parts. A dialog box opens. With focus in the Hidden parts field, select the parts within the view that you want to hide. Tap the checkmark to accept and close the dialog. For example:

Dieser Befehl ist für alle neuen Ansichten standardmäßig auf „Anzeigen“ eingestellt.

Wählen Sie eine Ansicht aus, klicken Sie mit der rechten Maustaste und bewegen Sie den Mauszeiger über Anzeigestatus, um eine Liste der für die Ansicht verfügbaren Anzeigestatus einzublenden. Wählen Sie einen Status aus. Für alle übergeordneten Ansichten ist die Standardeinstellung „Alles anzeigen“. Alle untergeordneten Ansichten haben standardmäßig den Anzeigestatus „Parent folgen“. Schnitt- und Detailansichten haben immer den Anzeigestatus „Parent folgen“.

Wenn Sie nach der Erstellung der Zeichnung einen Anzeigestatus erstellen, aktualisieren Sie die Zeichnung, um den Anzeigestatus zu nutzen. Wenn Sie einen Anzeigestatus aus der Baugruppe löschen, wird beim Aktualisieren der Zeichnung eine Fehlermeldung angezeigt:

Auflösen des Anzeigestatus fehlgeschlagen.

Alle Ansichten, die den gelöschten Anzeigestatus verwenden, sind leer, bleiben aber weiterhin auf der Zeichnung. Der Name des gelöschten Anzeigestatus erscheint nicht mehr im Kontextmenü.

Wählen Sie eine Ansicht aus, rechtsklicken Sie und bewegen Sie den Mauszeiger über Explosion/Position, um eine Liste der verfügbaren Explosions- oder Positionsstatus für die Ansicht anzuzeigen. Wählen Sie einen Status aus.

Wenn Sie nach dem Anlegen der Zeichnung eine Explosionsansicht erstellen, aktualisieren Sie die Zeichnung, um die Explosion zu verwenden. Wenn Sie eine Explosionsansicht aus der Baugruppe löschen, wird beim Aktualisieren der Zeichnung eine Fehlermeldung angezeigt:

Lösen der Explosionsansicht fehlgeschlagen

Beachten Sie, dass das Verschieben der Rollback-Leiste in der Explosionsstruktur zwischen den Explosionsstufen keine Auswirkungen auf die Zeichnungsansicht hat. Die Zeichenansichten spiegeln alle Explosionsstufen in einer Explosionsansicht wider.

Wählen Sie eine untergeordnete Ansicht aus, rechtsklicken Sie und wählen Sie Ausrichtung am übergeordneten Element unterdrücken aus. Dadurch wird die automatische Ausrichtung der Ansichten, die von anderen Ansichten abgeleitet werden, aufgehoben. Sie können Sie so unabhängig voneinander auf der Zeichnung platzieren.

Wenn Sie eine Ausrichtung unterdrücken, lösen Sie nicht die Ausrichtung zu den untergeordneten Elementen der Ansicht auf. Sollte die Ansicht untergeordnete Elemente (oder Ausrichtungen) umfassen, können Sie die Ansicht nicht drehen.

Wählen Sie „Bruch-Schnitt“, „Freistellung“ oder „Hilfsansicht“ aus, rechtsklicken Sie und wählen Sie Schnitt bearbeiten, Freistellung bearbeiten oder Hilfsansicht bearbeiten aus. Verwenden Sie bei Schnitt- und Freistellungsansichten das sich öffnende Dialogfenster, um den Spline, den Kreis oder das Polygon zu bearbeiten. Sie können Punkte hinzufügen, die Form in eine neue Größe oder Position ziehen oder andere Spezifikationen ändern. Verwenden Sie bei Hilfsansichten das Dialogfenster, um eine Bezeichnung einzugeben, die ursprüngliche Ansichtskante zu ändern, die Ansicht zu spiegeln oder die Sichtbarkeit der Ansichtsebene ein- oder auszuschalten.

Wählen Sie die Schnittansicht oder die ausgebrochene Schnittansicht aus. Rechtsklicken Sie und wählen Sie Schraffur bearbeiten aus. Das Dialogfenster „Schraffur bearbeiten“ wird geöffnet. Klicken Sie auf den Schraffurbereich der Zeichnung. Im sich öffnenden Dialogfenster werden mehrere Optionen angezeigt, mit denen Sie Art der Schraffur (ANSI, ISO oder Allgemein) sowie Muster, Maßstab, Winkel und Farbe anpassen können.

Wählen Sie eine Schnitt- oder Freistellungsansicht aus. Rechtsklicken Sie und wählen Sie Schnitt entfernen (oder Freistellung entfernen) aus, um den Bruch-Schnitt oder die Freistellungsansicht zu entfernen und den Spline, den Kreis oder das Polygon als Referenz zu belassen. Um die Begrenzung zu entfernen, klicken Sie darauf, um ihn zu markieren. Drücken Sie dann entweder die Löschen-Taste auf der Tastatur oder rechtsklicken Sie und wählen Sie „Löschen“ aus.

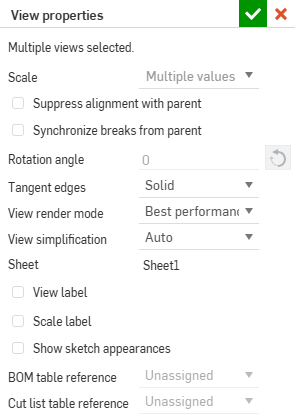

Siehe Ansichtseigenschaften.

Ändern Sie die Ausrichtung einer ausgewählten Ansicht. Klicken Sie mit der rechten Maustaste auf die Ansicht und wählen Sie „Ausrichtung anzeigen“ aus dem Kontextmenü aus. Die aktuelle Ansichtsausrichtung ist im Menü ausgegraut:

• Oben
• Links
• Rechts
• Vorn
• Back
• Unten
• Isometrisch

Diese Befehle stehen auch über das Dialogfenster Ansichtseigenschaften zur Verfügung.

Bei gedrehten Ansichten können Sie wählen, ob sie an einer ausgewählten geraden Kante vertikal oder horizontal ausgerichtet werden sollen. Die Befehle befinden sich im Kontextmenü der Ansicht:

1. Wählen Sie eine Ansicht aus.
2. Klicken Sie mit der rechten Maustaste, um das Kontextmenü zu aktivieren.
3. Wählen Sie Ansicht vertikal ausrichten oder Ansicht horizontal ausrichten aus.

   Der Mauszeiger wird zu einem Auswahl-Mauszeiger.

4. Wählen Sie eine gerade Kante aus, an der die Ansicht ausgerichtet werden soll.

Die Ansicht wird ausgerichtet und der Befehlsmodus verlassen.

Siehe Bezugstexte gruppieren.

.
