Eigenschaften

Bearbeiten Sie die Einheiten und die Genauigkeit einer Zeichnung, indem Sie auf das erste Symbol mit der Bezeichnung „Einheiten und Genauigkeit“ im oberen Bereich der Palette „Zeichnungseigenschaften“ klicken.

Um auf das Menü „Bemaßungen“ zuzugreifen, klicken Sie in der Symbolleiste der Palette „Zeichnungseigenschaften“ auf das zweite Symbol.

Verwenden Sie diese Registerkarte, um die Schriftart, Texthöhe, Farbe, Textausrichtung, Textabstände, Geometrie-Abstände und mehr in Ihrer Zeichnung zu bearbeiten. Ändern Sie die einzelnen Optionen, indem Sie rechts im Menü auf die Dropdown-Pfeile klicken und eine Option auswählen.

• Schriftart: Wählen Sie die gewünschte Schriftart für den Bemaßungstext aus.
• Texthöhe: Wählen Sie die gewünschte Größe für den Bemaßungstext aus.
• Farbe: Zum Bearbeiten von Farben für einzelne Zeichnungselemente klicken Sie auf das Farbfeld in der Palette „Zeichnungseigenschaften“, um das Dialogfenster „Farbe“ aufzurufen:



  • Wählen Sie Palette aus, um eine Farbe festzulegen, oder geben Sie einen Hexadezimal- oder RGB-Code ein. Verwenden Sie die Misch-Palette zum Ziehen auf einen allgemeinen Farbbereich und zur Eingabe eines bestimmten Hexadezimal- oder RGB-Codes.

  • In der Farbpalette und dem Farbmixer können Sie auf das Pluszeichen unter Benutzerdefinierte Farben klicken, um den aktuell angegebenen Farbwert als benutzerdefinierte Farbe zur späteren Verwendung zu speichern.

• Pfeilspitzenlänge: Ändern Sie die Größe der Pfeilspitzen für Bemaßungen. Die Länge der Pfeilspitze kann ein beliebiger Wert zwischen 0,004 Zoll und 393,7 Zoll sein.
• Pfeilspitzentyp: Wählen Sie „keine“ Pfeilspitze, eine „gefüllte“ oder „nicht gefüllte“ Pfeilspitze, „offene“ Pfeilspitze oder „schräggestellte“ Markierungen oder „gefüllter“ Punkt aus.

Zeichnung mit der Farbe der Bemaßung auf Rot gesetzt, die Schriftart in APMONO geändert, die Texthöhe auf 4,5 vergrößert und die Pfeilspitzenlänge auf 4,5000 gesetzt. Die zweite Abbildung zeigt den Pfeilspitzentyp „Schräggestellt“.

• Textausrichtung: Ändern Sie die Ausrichtung des gesamten Bezugstexts und der Bohrungs-/Gewindebeschreibung in der Zeichnung. Wählen Sie zwischen linksbündig, zentriert, rechtsbündig oder automatischer Ausrichtung.
• Überschriebene Bemaßungen unterstreichen: Deaktivieren Sie dieses Kontrollkästchen, um das Unterstreichungsformat von allen derzeit überschriebenen Bemaßungen zu entfernen.

Um auf die Eigenschaften von Beschriftungen zuzugreifen, klicken Sie auf das dritte Symbol oben in der „Zeichnungseigenschaften“-Palette. Hier können Sie die Schriftart, die Texthöhe, die Länge und den Typ der Pfeilspitze sowie die Farbe der einzelnen Beschriftungstypen in der Zeichnung bearbeiten. Sie können für alle Beschriftungen einen gemeinsamen Standard festlegen oder einzelne Bezugstexte, Beschreibungen, Bezugspunkte, Form- und Lagetoleranzen, Symbole für Oberflächenbeschaffenheit, Schweißnahtsymbole, Bohrungsbeschreibungen und Biegungsbezugstexte (für Blech) individuell definieren.

Die Eigenschaften der einzelnen Beschriftungselemente sind ähnlich und werden im Folgenden erläutert. Alle für einen Beschriftungstyp spezifischen Eigenschaften werden im Anschluss an diesen Abschnitt in diesem Unterkapitel erklärt.

• Schriftart: Wählen Sie die gewünschte Schriftart für alle Beschriftungstypen aus.
• Texthöhe: Wählen Sie die gewünschte Größe für die einzelnen Beschriftungstypen aus.

• Farbe: Um Farben für ein beliebiges Beschriftungselement zu bearbeiten, klicken Sie auf das entsprechende Farbfeld, um das Dialogfenster „Farbe“ zu öffnen:



  • Wählen Sie Palette aus, um eine Farbe festzulegen, oder geben Sie einen Hexadezimal- oder RGB-Code ein. Verwenden Sie die Misch-Palette zum Ziehen auf einen allgemeinen Farbbereich und zur Eingabe eines bestimmten Hexadezimal- oder RGB-Codes.

  • In der Farbpalette und dem Farbmixer können Sie auf das Pluszeichen unter Benutzerdefinierte Farben klicken, um den aktuell angegebenen Farbwert als benutzerdefinierte Farbe zur späteren Verwendung zu speichern.

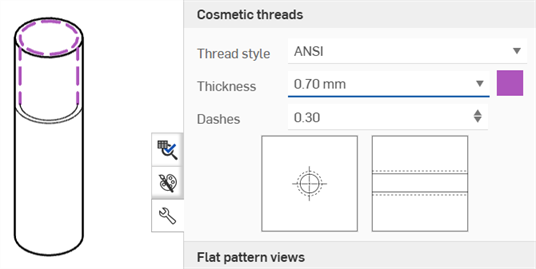

Um auf das Menü „Ansichten“ zuzugreifen, klicken Sie auf das vierte Symbol am oberen Rand der „Zeichnungseigenschaften“-Palette. In diesem Menü können Sie den Projektionswinkel der Zeichnung, die Farbe und Dicke der sichtbaren Kanten, der tangentialen Kanten, der verdeckten Kanten, der Schnittlinien, der Pfeilspitzen, der Ansichts-Bezeichnungen und vieles mehr bearbeiten.

Die Eigenschaften der einzelnen Zeichnungsansichten sind ähnlich und werden im Folgenden erläutert. Alle für einen Ansichtstyp spezifischen Eigenschaften werden im Anschluss an diesen Abschnitt in diesem Unterkapitel erläutert.

• Linie: zum Auswählen des Linienstils, der Linienstärke und der Linienfarbe.
• Pfeilspitze: zum Auswählen der Pfeilspitzengröße und der Art des Pfeils.
• Bezeichnungen: zum Auswählen der Schriftart, Schriftgröße, Formatierung und Farbe.
• Farbe: Um Farben für ein beliebiges Beschriftungselement zu bearbeiten, klicken Sie auf das entsprechende Farbfeld, um das Dialogfenster „Farbe“ zu öffnen:



  • Wählen Sie Palette aus, um eine Farbe festzulegen, oder geben Sie einen Hexadezimal- oder RGB-Code ein. Verwenden Sie die Misch-Palette zum Ziehen auf einen allgemeinen Farbbereich und zur Eingabe eines bestimmten Hexadezimal- oder RGB-Codes.

  • In der Farbpalette und dem Farbmixer können Sie auf das Pluszeichen unter Benutzerdefinierte Farben klicken, um den aktuell angegebenen Farbwert als benutzerdefinierte Farbe zur späteren Verwendung zu speichern.

Um das Menü „Konstruktionsgeometrie“ aufzurufen, klicken Sie auf das fünfte Symbol oben in der Palette „Zeichnungseigenschaften“. In diesem Menü können Sie die Farbe und Dicke der Mittellinien und Zentrumskreuze Ihrer Zeichnung sowie den Stil, die Farbe und die Dicke der virtuellen Eckpunkte Ihrer Zeichnung bearbeiten. Verwenden Sie den Skizzen-Abschnitt im Part Studio, um das Format der in die Zeichnung eingegebenen Skizzen zu bearbeiten.

• In Zeichnung erstellt: Geben Sie Standardwerte für die Konstruktionsgeometrie an, die Sie in der Zeichnung erstellen wollen:
  • Virtuelle Eckpunkte: Geben Sie an, ob alle virtuellen Eckpunkte als Zentrumskreuz oder Kantenerweiterung behandelt werden sollen (siehe unten):
  • Skizzengeometrie: Legen Sie die Standardliniengröße und -farbe für alle Skizzen fest, die der Zeichnung hinzugefügt werden.
• Part-Studio-Skizzen: Geben Sie Standardwerte für die Geometrie an, die als Part-Studio-Skizze eingebracht wird.

Die obige Abbildung zeigt die Auswahl im Dialogfenster für die Konstruktionsgeometrie. Auf dem rechten Bild sind die virtuellen Eckpunkte in Lila und die Kantenverlängerungen in Grün dargestellt.

• Mittelmarken – eben Sie für automatische oder manuelle Mittelmarkierungen die Standardlinienfarbe und -stärke, die Markierungsgröße und die Lückengröße an und ob die Linien verlängert werden sollen oder nicht. Geben Sie bei kreisförmigen Mittelpunkten an, ob ein Lochkreis, radiale Linien und/oder die Mustermittelmarkierung angezeigt werden sollen.

  • Um die Länge der automatischen oder manuellen Zentrumskreuz-Linien zu ändern, aktivieren Sie „Verlängerte Linien“. Bewegen Sie den Mauszeiger über eine Zentrumskreuz-Linie, um die Griffpunkte am Ende jeder Linie anzuzeigen. Klicken und ziehen Sie einen der Griffpunkte nach außen oder innen und legen Sie ihn an der neuen Position ab. Alle Linien werden gleichzeitig verschoben. Um eine Linie unabhängig von den anderen Linien zu verschieben, halten Sie die Umschalttaste gedrückt und ziehen Sie sie dann.



    Bewegen Sie den Mauszeiger über eine Linie, um die Griffpunkte freizulegen (siehe erstes Bild oben). Klicken und ziehen Sie einen Griffpunkt, um alle Zentrumskreuze nach außen zu verlängern (siehe zweites Bild oben). Halten Sie die Umschalttaste gedrückt und klicken und ziehen Sie dann den Griffpunkt, um eine einzelne Linie nach oben zu verlängern (siehe drittes Bild oben).

  • Wenn Sie den automatischen oder manuellen Zentrumskreuz-Griffpunkt über eine Kante ziehen, wird ein Fangpunkt als rote Raute angezeigt, sodass Sie die Maßhilfslinien des Zentrumskreuzes an dieser Fangpunktposition ablegen können (siehe Abbildung unten). Fangpunkte werden nur angezeigt, wenn alle Maßhilfslinien des Zentrumskreuzes gleichzeitig bewegt werden. Sie werden nicht angezeigt, wenn Sie mit gedrückter Umschalttaste einen Fangpunkt ziehen, um eine einzelne Maßhilfslinie zu verschieben.



• Mittellinien: Geben Sie die Standardliniengröße und -farbe sowie den Abstand der Striche an.

Um auf das Menü „Formate“ zuzugreifen, klicken Sie auf das sechste Symbol oben im Bereich „Zeichnungseigenschaften“. Dieses Menü aktiviert bzw. deaktiviert die Auswahl von Objekten im Begrenzungsrahmen, im Randbereich und im Titelblock einer Zeichnung. Die Standardeinstellung für eine neue Zeichnung ist „Gesperrt“: Sie können nicht sofort Objekte im Titelblock, im Begrenzungsrahmen oder im Randbereich auswählen.

Bei Zeichnungen sollte diese Eigenschaft ursprünglich entsperrt sein, damit der Benutzer Objekte im Titelblock oder der Begrenzung auswählen kann.

Wenn sich Feldwerte verändern, wird der Inhalt des Titelblocks aktualisiert, wenn der Titelblock gesperrt wird.

Wenn Sie ein Element in den Titelblock, die Begrenzung oder Begrenzungszone verschieben und das Format gesperrt ist, müssen Sie das Element zurück zu Zeichnungen verschieben, um es zu bearbeiten.

• Gesperrt: Sperren oder entsperren Sie den Titelblock, um eine Bearbeitung auszuschließen oder zuzulassen.
• Begrenzungsrahmen: Legen Sie die Farbe und Stärke der Innenbegrenzung der Zeichnung fest.
• Begrenzungszone: Legen Sie die Farbe und Dicke der Bezeichnungen innerhalb der Begrenzungszone der Zeichnung fest.
• Titelblock: Legen Sie die Farbe der Linien und den Inhalt des Titelblocks sowie die Linienstärke fest.

Im Titelblock und Rahmen übernehmen grau markierte Elemente die Werte von Dokumentdaten oder Eigenschaften. Durch Rechtsklicken auf ein Element können Sie darauf über das Kontextmenü zugreifen. Wählen Sie Bezugshinweis bearbeiten aus, um das Element zu bearbeiten. Bewegen Sie den Mauszeiger über ein Feld (oder klicken Sie darauf), um die entsprechende Eigenschaft anzuzeigen. Sie können das Feld (Eigenschaft) auch löschen und einen eigenen Text einzufügen. Verwenden Sie das Symbol Zeichnungseigenschaft einfügen im Feld „Bezugshinweis bearbeiten“ können Sie eine andere Eigenschaft einfügen:

Diese Abbildung zeigt ein Feld im zu bearbeitenden Titelblock (wählen Sie „Bezugstext bearbeiten“ im Kontextmenü aus). Ein neues Feld mit dem Befehl „Zeichnungseigenschaft einfügen“ ist jetzt zu sehen.

Um auf das „Tabellen“-Menü zuzugreifen, klicken Sie auf das vorletzte Symbol oben in der „Zeichnungseigenschaften“-Palette. Sie können Änderungen für Stücklistentabellen sowie für alle anderen Tabellen in der Zeichnung, wie z. B. Bohrungstabellen, vornehmen.

• Alle Tablellen: Geben Sie Standardwerte für alle Tabellen an, einschließlich:
  • Horizontaler Abstand: Geben Sie den Standardwert „0.06 in“ an.
  • Vertikaler Abstand: Geben Sie den Standardwert „0.06 in“ an.
• STL-Tabellen: Geben Sie Standardwerte für Stücklistentabellen an:
  • Linienstärke: Geben Sie die Standardstärke der Linien an.
  • Schriftart: Geben Sie die Standardschriftart an.
  • Kopfzeilentext: Geben Sie die Standardschriftgröße, den Schriftstil und die Schriftfarbe für die Kopfzeile an.
  • Inhaltszeilentext: Geben Sie die Standardschriftgröße, den Schriftstil und die Schriftfarbe für die Inhaltszeilen an.
• Benutzerdefinierte Tabellen: Geben Sie Standardwerte für benutzerdefinierte Tabellen an:
  • Linienstärke: Geben Sie die Standardstärke der Linien an.
  • Schriftart: Geben Sie die Standardschriftart an.
  • Kopfzeilentext: Geben Sie die Standardschriftgröße, den Schriftstil und die Schriftfarbe für die Kopfzeile an.
  • Inhaltszeilentext: Geben Sie die Standardschriftgröße, den Schriftstil und die Schriftfarbe für die Inhaltszeilen an.
• Schnittlisten-Tabellen: Geben Sie Standardwerte für Schnittlisten-Tabellen an:
  • Linienstärke: Geben Sie die Standardstärke der Linien an.
  • Schriftart: Geben Sie die Standardschriftart an.
  • Kopfzeilentext: Geben Sie die Standardschriftgröße, den Schriftstil und die Schriftfarbe für die Kopfzeile an.
  • Inhaltszeilentext: Geben Sie die Standardschriftgröße, den Schriftstil und die Schriftfarbe für die Inhaltszeilen an.
• Bohrungstabellen: Geben Sie Standardwerte für Bohrungstabellen an:
  • Linienstärke: Geben Sie die Standardstärke der Linien an.
  • Schriftart: Geben Sie die Standardschriftart an.
  • Kopfzeilentext: Geben Sie die Standardschriftgröße, den Schriftstil und die Schriftfarbe für die Kopfzeile an.
  • Inhaltszeilentext: Geben Sie die Standardschriftgröße, den Schriftstil und die Schriftfarbe für die Inhaltszeilen an.
  • Anzeigestil: Wählen Sie eine Norm für die Bohrungsanzeige aus: ANSI oder ISO.
  • Anzeige-Pfeilspitze: Geben Sie die Größe der Anzeige-Pfeilspitze an oder wählen Sie sie aus.
  • Anzeigelinien: Wählen Sie die Stärke und Farbe der Linien aus.
  • Tags: Geben Sie die Texteigenschaften des Textes für die Bohrungs-Tags an: Schriftart, Größe, Formatierung (fett, kursiv oder ohne) und Farbe.
• Revisionstabellen: Geben Sie Standardwerte für Revisionstabellen an:
  • Linienstärke: Geben Sie die Standardstärke der Linien an.
  • Schriftart: Geben Sie die Standardschriftart an.
  • Titelzeilentext: Geben Sie die Standardschriftgröße, die Schriftartbehandlung und die Farbe für die Titelzeile der Tabelle an.
  • Kopfzeilentext: Geben Sie die Standardschriftgröße, den Schriftstil und die Schriftfarbe für die Kopfzeile der Tabelle an.
  • Inhaltszeilentext: Geben Sie die Standardschriftgröße, den Schriftstil und die Schriftfarbe für die Tabelleninhaltszeilen an.
  • Revisionsbeschreibung: Geben Sie die Standardform der Beschreibung, die Anzahl der Zeichen sowie Schriftart, Größe, Farbe und Behandlung an.
• Tabellen: Geben Sie Standardwerte für Tabellen an, die Sie in der Zeichnung erstellen, einschließlich:
  • Linienstärke: Geben Sie die Standardstärke der Linien an.
  • Schriftart: Geben Sie die Standardschriftart an.
  • Titelzeilentext: Geben Sie die Standardschriftgröße, die Schriftartbehandlung und -farbe für die Titelzeile der Tabelle an (falls zutreffend).
  • Kopfzeilentext: Geben Sie die Standardschriftgröße, den Schriftstil und die Schriftfarbe für die Kopfzeile der Tabelle an (falls zutreffend).
  • Inhaltszeilentext: Geben Sie die Standardschriftgröße, den Schriftstil und die Schriftfarbe für die Tabelleninhaltszeilen an.

Bearbeiten Sie die Zellen der Tabelle getrennt von den Tabelleneigenschaften. Klicken Sie dafür in den leeren Bereich einer Zelle, um die Palette für die Bearbeitung von Zellen zu öffnen:

Bearbeiten Sie den Text in einer beliebigen Zelle getrennt von den Tabelleneigenschaften, indem Sie auf Text in der Tabelle doppelklicken:

Um auf das Menü „Prüfobjekte“ zuzugreifen, klicken Sie auf das letzte Symbol am oberen Rand der „Zeichnungseigenschaften“-Palette. Sie können das Aussehen von Prüfobjekten, die Sie in Ihrer Zeichnung hinzufügen, ändern.

• Objekt-Parsen: Legen Sie das Standardverhalten für das Objekt-Parsen fest. „Parameter“ (Standard) trennt die Beschreibung der Bohrung und die Bemaßung der Fase in separate Parameter (siehe Beispiel unten links), und „Zeile“ fasst die Beschreibung der Bohrung und die Bemaßung der Fase in einer einzigen Zeile zusammen (siehe Beispiel unten rechts). Beim Hinzufügen von Prüfobjekten wird je nach Auswahl die Zeile oder der Parameter hervorgehoben:



Sie können eine Kombination aus „Parameter“ und „Zeile“ verwenden. Wenn Sie z. B. die Standardeinstellung „Objekt-Parsen“ > „Parameter“ verwenden, fügen Sie den beiden Parametern für die Fasenbemaßung zwei Objekte hinzu, schalten Sie dann das „Objekt-Parsen“ auf „Zeile“ um und fügen der Zeile für die Fasenbemaßung ein drittes Objekt hinzu.

• Schriftart: Geben Sie die Standardschriftart für das Prüfobjekt an.
• Text: Geben Sie die Größe und Behandlung des Textes an, der als Teil des Prüfobjekts angezeigt wird.
• Umrandungsform: Wählen Sie die gewünschte Form für das Prüfobjekt aus.
• Größe der Umrandung: Wählen Sie die gewünschte Größe der Form des Prüfobjekts aus.
• Umrandungsfarbe: Wählen Sie die Farbe des Prüfobjekts aus.
• Homogene Füllfarbe: Aktivieren Sie das Kästchen, um ein homogen gefärbtes Prüfobjekt zu definieren, und wählen Sie die Farbe aus.
• Beschreibungen ausschließen: Wenn Sie automatische Prüfobjekte verwenden, werden den Beschreibungen (wenn welche erstellt werden) standardmäßig Prüfobjektnummern zugewiesen. Markieren Sie dieses Kästchen, wenn Sie Beschreibungen von der Zuweisung von Prüfobjektnummern ausschließen möchten.

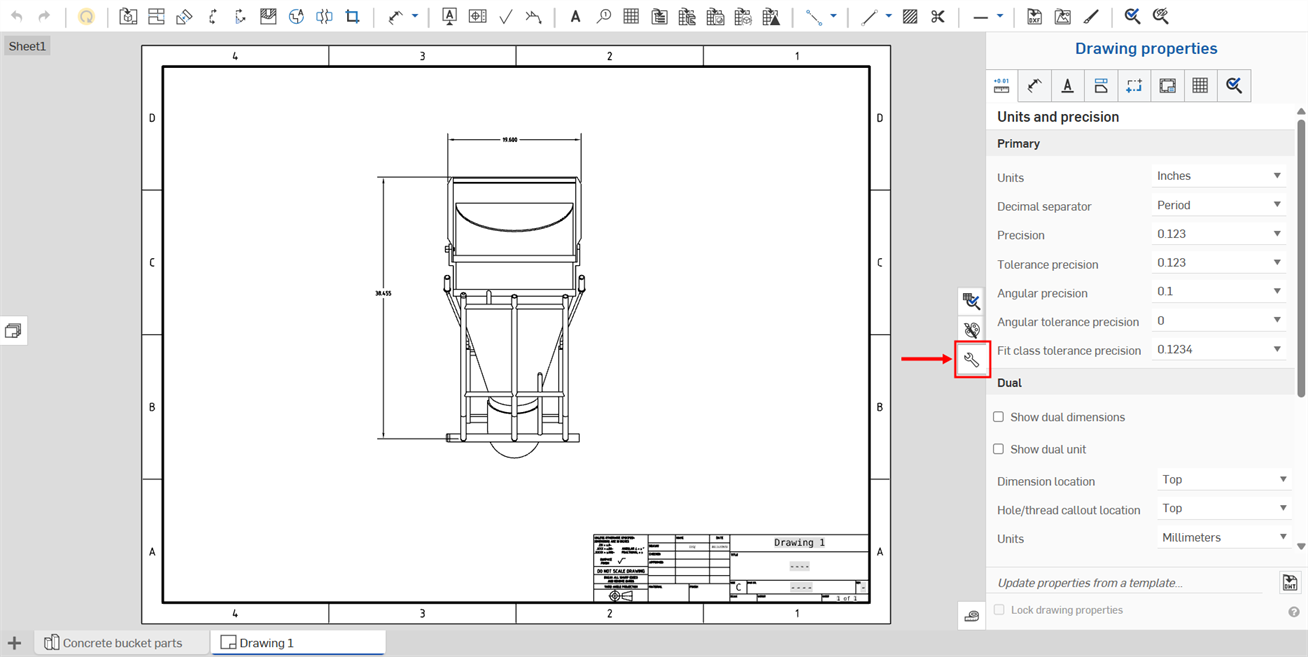

In Onshape können Sie die Eigenschaften einer Zeichnung ändern, indem Sie eine bereits erstellte Zeichenvorlage importieren. Verwenden Sie dazu das Feature am unteren Rand der „Zeichnungseigenschaften“-Palette (unten rot umrandet dargestellt). Sie können mit dem Kontrollkästchen „Zeichnungseigenschaften sperren“ auch verhindern, dass die Eigenschaften versehentlich bearbeitet werden.

Um Eigenschaften aus einer vorhandenen Onshape-Zeichnungsvorlage zu aktualisieren, öffnen Sie die Zeichnungseigenschaften-Palette.

Klicken Sie auf das Symbol „DWT auswählen“ rechts von „Eigenschaften aus einer Vorlage aktualisieren ...“, um das Dialogfenster „DWT auswählen“ zu öffnen:

DWT aus dem aktuellen Dokument auswählen

1. Klicken Sie oben im Dialogfeld auf .
2. Geben Sie in die Leiste Dateien suchen einen Suchbegriff ein, um nach einer Datei zu suchen. Oder wählen Sie eine Datei aus der Liste unten aus.
3. Um ein DWT von Ihrem Desktop zu importieren, klicken Sie unten im Dialogfenster auf „Importieren“, wählen die zu importierende Datei aus und klicken auf „Öffnen“.

Verwenden Sie die drei Symbole oben im Dialogfenster unter „Andere Dokumente“, wie unten beschrieben:

Freigegebene Objekte anzeigen: Klicken Sie auf das Symbol „Freigegebene Objekte anzeigen“ zum Auflisten aller freigegebenen Objekte, aus denen ausgewählt werden kann.

Version erstellen: Klicken Sie auf das Symbol „Version erstellen“, um das gleichnamige Dialogfenster zu öffnen:

Passen Sie den Namen und/oder die Beschreibung Ihrer Version an. Klicken Sie für eine neue Version auf Erstellen oder auf Version erstellen und Eigenschaften bearbeiten, um das Dialogfenster „Eigenschaften“ zu öffnen:

Passen Sie die Eigenschaften Ihrer Version an: Klicken Sie auf Anwenden, um Ihre Änderungen zu übernehmen, oder auf Speichern, um die Änderungen zu übernehmen und das Dialogfenster „Eigenschaften“ zu schließen.

Klicken Sie auf Schließen, um das Eigenschaften-Dialogfenster zu schließen, ohne die Änderungen zu übernehmen.

Versionsdiagramm: Klicken Sie auf das Symbol für das Versionsdiagramm, um eine andere Version des Dokuments aus dem Versionsdiagramm auszuwählen.

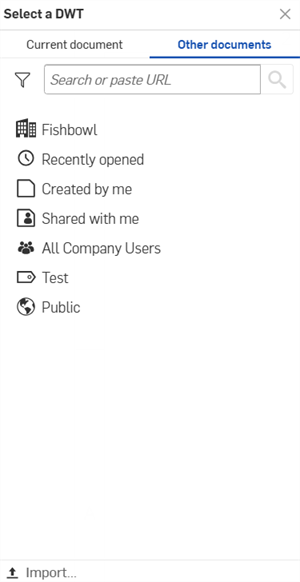

DWT aus anderen Dokumenten auswählen

1. Klicken Sie oben im Dialogfeld auf .
2. Verwenden Sie die Suchleiste oder klicken Sie auf eine der darunter liegenden Optionen, um ein DWT aus einem anderen Dokument in Onshape auszuwählen.

Mein Onshape: zum Ausählen einer DWT-Datei in „Mein Onshape“.

Zuletzt geöffnet: zum Auswählen einer DWT-Datei aus den zuletzt geöffneten Dokumenten.

Von mir erstellt: zum Auswählen einer DWT-Datei aus von Ihnen erstellten Dokumenten.

Mit mir geteilt: Hiermit wählen Sie aus den mit Ihnen geteilten Dokumenten eine DWT-Datei aus.

3. Um ein DWT von Ihrem Desktop zu importieren, klicken Sie unten im Dialogfenster auf „Importieren …“, wählen die zu importierende Datei aus und klicken auf „Öffnen“.

Nachdem Sie eine Zeichenvorlage importiert haben, werden die Eigenschaften automatisch aktualisiert.
