以模型為基礎的定義 (MBD)

尺寸環境選單對話方塊是用來編輯草圖與特徵尺寸，以及加入公差的。連按兩下草圖中的一個尺寸，或是連按兩下圖形區域中的 MBD 尺寸來存取這個對話方塊。請參考編輯 MBD 尺寸。

• 按一下公差圖示 () 來將公差加入到尺寸中。

• 在設定公差之後，按一下下拉箭頭 () 來設定公差參數：



  • 精度 - 使用下拉清單來選擇一個單位精度，可以是工作區精度 或是來自下拉清單中的另一精度值；0 到 6 位小數。



  • 公差類型 - 從下拉清單中選擇一個公差類型。選項有「預設」、「無公差」、「對稱」、「偏差」、「界限」、「MIN」、「MAX」、「基本」。

    鑽孔與草圖尺寸公差同時提供「配合」、「配合與公差」和「配合 (僅顯示公差)」的選項。詳細資訊請參考鑽孔特徵。

    當選取「預設」時，公差是根據「預設」的公差。詳細資訊請參考 Onshape 預設公差資源庫與預設公差資源庫。



    • 偏差 - 適用於「對稱」公差類型。請輸入偏差值。

    • 上限 - 適用於「偏差」與「界限」公差類型。請輸入上限公差值。

    • 下限 - 適用於「偏差」與「界限」公差類型。請輸入下限公差值。

    • 標準 - 適用於「配合」、「配合與公差」與「配合 (僅顯示公差)」的公差類型。請從下拉清單中選擇 ANSI 或 ISO 標準。

    • 配合類型 - 適用於「配合」、「配合與公差」與「配合 (僅顯示公差)」的公差類型。從下拉清單中選擇「使用者定義」、「餘隙」、「轉換」或「干涉」。
    • 鑽孔等級 - 適用於「配合」、「配合與公差」和「配合 (僅顯示公差)」的公差類型。請從下拉清單中選擇鑽孔等級選項。
    • 軸等級 - 適用於「配合」、「配合與公差」和「配合 (僅顯示公差)」的公差類型。從下拉清單中選擇一個軸等級。

• 按一下核取記號圖示 () 來接受於環境選單對話方塊中輸入的值。

• 按一下 x 圖示 () 來退出環境選單對話方塊而不做出任何變更。

• 點按並拖曳對話方塊的控制器 () 來將對話方塊移動到螢幕上的新位置。放開滑鼠即可將其放置在新的位置。

The following sketch dimensions can use tolerances*:

• 兩條直線間的距離

• Distance between two points**

• Distance between sketch geometry and a plane**

• Diagonal distance**

• 直徑

• 角度

• Direct distance**

• Linear distance**

• 半徑

• 中心線

下列的草圖尺寸無法使用公差：

• 單一線距離

• 弧長

* Of the dimensions that can be made tolerant, a viewable dimension is only shown after the part is created from the sketch, and the Inspection table is opened (and the part is selected using the Model dropdown).

** While these sketch dimensions can be made tolerant, they do not generate a viewable dimension when the Inspection table is opened. This is due to the fact that MBD dimension data relies on measuring from faces of a single part, and these dimensions use points or faces external to the part being measured.

詳細資訊請參考草圖工具尺寸。

1. 繪製草圖圖元，並在操作時出現的值輸入框中輸入任意值。

2. 在尺寸上連按兩下 (下方第一個圖片)。尺寸環境對話方塊隨即開啟 (下方第二個圖片)：



3. 若要加公差加入至尺寸中，按一下「公差選項」圖示 (；下方第一個圖片)、然後按一下下拉箭頭 (；下方第二個圖片)：



4. 在精度與公差類型中輸入指定值：



5. 按一下核取記號 () 來接受草圖尺寸：



下列的特徵選項可以使用公差：

• 擠出

  • 實體/曲面/薄件 - 深度

  • 實體/曲面/薄件 - 偏移距離

  • 實體/曲面/薄件 - 第二結束位置 - 偏移距離

  • 薄件 - 厚度 1

  • 薄件 - 厚度 2

  • 薄件 - 中間平面 - 厚度

• 旋轉

  • 實體/曲面/薄件 - 一個方向/對稱/兩個方向 - 旋轉角度

  • 薄件 - 厚度 1

  • 薄件 - 厚度 2

  • 薄件 - 中間平面 - 厚度

• 圓角

  • 半徑

• 倒角

  • 距離 (同等距離)

  • 距離 1、距離 2 (兩個距離)

  • 距離和角度 (距離、角度)

• 鑽孔

  • 直徑 (簡易/埋頭孔/沉頭孔)

  • 距離 (深度：簡易/埋頭孔/沉頭孔)

  • 直徑 (埋頭孔/沉頭孔直徑)

  • 距離 (埋頭孔深度)

  • 角度 (沉頭孔角度)

  • 距離 (螺絲攻深度)

  • 距離 (攻牙鑽孔直徑)

1. 建立一個接受公差的特徵 (在這個範例中的擠出)。

2. 按一下參數右側的「公差選項」圖示 ()：



3. 按一下參數左側的下拉箭頭 ()：



4. 在精度與公差類型中輸入指定值：



5. 輸入任何其他的特徵設定，然後按一下核取記號 () 來接受特徵。

6. 請確定檢查表格 () 是開啟的以查看帶有公差的特徵尺寸值：



移除特徵的公差並不會從模型中移除尺寸，其仍然是有效的尺寸。

Tolerance options can be used in conjunction with configurations.

1. Click the Tolerance options icon () to make the configuration's option value tolerant:



2. Click the dropdown arrow icon () to the left of the parameter in order to set the tolerance Precision and Type.



詳細資訊請參考組態。

公差選項會自動與比較機制結合使用。 在比較 2 個歷程記錄項目時，請選擇要比較的特徵 (下方範例中的 Extrude 1)。不同公差選項之間的比較是以黃色輪廓線框出：

擠出：兩個歷程記錄項目間深度公差選項的比較

詳細資訊請參考比較。

下圖是來自 iOS 中的影像。在 iOS 與 Android 中的工作流程都是相同。

草圖尺寸公差：

1. 輕點兩下螢幕上的尺寸。

2. 按一下 Android 尺寸環境對話方塊右下角的公差選項按鈕來將尺寸設定為公差的：



3. 在公差選項對話方塊中，輸入精度和/或公差類型，然後按一下核取記號來接受選項：



特徵尺寸公差：

可用與在桌面版平台中的相同方式設定與編輯特徵尺寸：

擠出的公差選項：深度值

僅能在桌面版平台而無法在 iOS 或 Android 中檢視公差，因為只能在桌面版中使用檢查表格。

1. 開啟「檢查」面板 () 來在圖形區域中顯示 MBD 尺寸 (下方左圖)。

2. 連按兩下與草圖關聯的驅動尺寸上 (下方右圖)：



   尺寸環境對話方塊開啟，其中有適境的尺寸值。草圖對話方塊也會同時開啟：



3. 使用鍵盤輸入一個數值，或使用上/下方向鍵來在尺寸環境對話方塊中增加值。草圖會隨著值的調整而動態更新。

   如果輸入數值，請按下 Tab 鍵來查看草圖值的更新。



4. 按下鍵盤上的 Enter 鍵，或按一下尺寸環境對話方塊中的核取記號 () 來關閉這個對話方塊：



5. 按下草圖對話方塊中的核取記號 () 來接受新的草圖值。



   編輯後的草圖尺寸調整了模型尺寸

1. 開啟「檢查」面板 () 來在圖形區域中顯示 MBD 尺寸 (下方左圖)。

2. 連按兩下與特徵關聯的驅動尺寸上 (下方右圖)：



   尺寸環境對話方塊開啟，其中有適境的尺寸值。相關的特徵對話方塊也會同時開啟 (在這個範例中的擠出)：



3. 使用鍵盤輸入一個數值，或使用上/下方向鍵來在尺寸環境對話方塊中增加值。模型與特徵對話方塊中的值都會隨著這個值的調整而動態更新。

   如果輸入數值，請按下 Tab 鍵來查看值在特徵對話方塊中的更新。



4. 按下鍵盤上的 Enter 鍵，或按一下尺寸環境對話方塊中的核取記號 () 來關閉這個對話方塊：



5. 按下鍵盤上的 Enter 或按一下特徵對話方塊中的核取記號 () 來關閉這個對話方塊：



   編輯後的特徵尺寸調整了模型尺寸

刪除一個註記：

1. 在圖形區域中選擇註記。



2. 按下 Delete 鍵。

3. 系統會從圖形區域與檢查表格中刪除註記。

   如果註記是一個草圖或特徵尺寸：

   1. 則會刪除尺寸的公差選項值。

   2. 會取消選取公差選項 圖示 ()。

   3. 不會刪除在草圖或特徵對話方塊中的尺寸值。

如果出現以下情況，無法刪除註記：

• 註記是衍生的。

• 註記是在自訂特徵中建立的，在其中是將參數設定為公差，但沒有公差切換來讓使用者輸入。

無論哪種情況，都會顯示以下訊息：

• 無法編輯從動尺寸。連按兩下從動尺寸會開啟尺寸環境對話方塊，但無法編輯在對話方塊中的值。

• 無法編輯衍生尺寸。在衍生零件中連按兩下一個驅動或從動尺寸不會開啟尺寸環境對話方塊。

• 若要取消掉尺寸環境對話方塊，請按下 Esc 鍵。如果編輯的是一個特徵尺寸，尺寸環境對話方塊與特徵對話方塊會同時關閉。如果編輯的是草圖尺寸，則只會關閉尺寸環境對話方塊，必須手動關閉草圖對話方塊 (點按 x 圖示)。

• 或者，在特徵對話方塊與尺寸環境對話方塊同時開啟的情況下，可以選擇及編輯特徵方塊中的值，這樣會同時動態更新尺寸環境對話方塊與模型。在此處編輯之後，按下 Enter 鍵來同時關閉特徵對話方塊與尺寸環境對話方塊。

• 模型尺寸的位置以及其對應草圖尺寸的位置不是鎖定在一起的，它們是互相獨立的：



  模型的寬度尺寸位在模型下方 (左圖) 但是是在草圖上方 (右圖)

• 在暫停重生成模式中，無法編輯或刪除模型的尺寸。不過，您仍可以編輯特徵或切換尺寸公差的開啟或關閉。在點按「已暫停重生成」橫幅中的重生成特徵並退出核取記號之後，變更即會生效。

• 組態應按預期地作用。不過，在尺寸環境對話方塊中並未由橘色虛線輪廓線框出的尺寸是已組態的。無法編輯已組態的草圖尺寸。

深度尺寸：

偏移距離尺寸 (與一複合零件)：

薄件擠出 (厚度 1 與深度尺寸)：

旋轉 (旋轉角度尺寸)：

Revolve (厚度 1 與旋轉角度尺寸)：

圓角 (半徑尺寸)：

使用檢查表格中由註記工具列而來的圓角尺寸工具來建立從動的圓角尺寸：

「檢查」面板的「尺寸」工具 () 永遠是使用線性或角度的預設公差。使用此工具來標註圓角面的尺寸會套用線性的預設公差類型。基於此一理由，建議在「圓角」特徵對話方塊中套用圓角公差 (對於驅動尺寸)，或是使用「檢查」面板內的圓角尺寸 (對於從動尺寸)。

標註圓角面尺寸：按順時針方向註解：使用「尺寸」工具 (從動；以灰色註解)，使用圓角尺寸工具 (從動；以灰色註解)，使圓角特徵的半徑值具有公差 (從動；以黑色註解)。3 個尺寸都會列在 Characteristics 表格中。

倒角的定義是面與邊線間的距離到角度或距離到距離。倒角寬度尺寸是指從邊線到虛擬交角間的距離。會將虛擬交角的顯示加入到標註尺寸的邊線上，包括一條虛線曲線。

• 當使用相切測量時，不會停用公差，因為它們在某些情況下可以作用，特別是在考慮特定公差的情況下。

• 在使用了兩個倒角測量的情況下 (「兩個距離」或「距離和角度」)，使用者不需要為兩者都建立公差。如果需要，可以僅將公差加入至一個參數中。

即使在對話方塊中只有一個距離公差選項，「同等距離」「導角類型」顯示 2 個反映在表格中的「距離」公差值：

「兩個距離」範例：

「距離和角度」範例：

對於倒角導致距離變化的情況 (例如，如果倒角是套用在與另一個圓柱垂直連接的圓柱面上)，請嘗試為「測量」選擇相切來使得沿邊線的距離一致：

使用「偏移」測量的非一致倒角顯示標稱值的錯誤。

使用「相切」測量的一致倒角產生沒有錯誤的標稱值。

如果將公差放置在鑽孔特徵上，可將其顯示在檢查表格中。

注意事項：

• 鑽孔尺寸僅會以列的形式顯示在檢查表格中。在圖形區域中不會放置尺寸。這樣做是為了避免在圖形區域中過於擁擠。

• 要在檢查表格中顯示鑽孔尺寸之前，必須先將另一個標註 (例如，基準) 放置在零件上。

• 每個鑽孔特徵僅會顯示一組尺寸 (「直徑」、「距離」、和/或「角度」)。不會分開標註同一特徵中的複製排列鑽孔或額外鑽孔的尺寸。

• 目前並不支援自訂的「頂錐角」尺寸，且不會在檢查表格中建立一個列。

• 交叉強調顯示的作用如下：

  • 不會交叉強調顯示距離 (深度)，因為在鑽孔的兩端沒有面，且目前在 MBD 中不支援邊線。

  • 直徑、距離 (埋頭孔深度)、與角度 (沉頭孔角度) 會交叉強調顯示單一面。

在將基準加入至零件的一個面後，鑽孔尺寸顯示在檢查表格中。

使用尺寸 () 工具測量中心圓之間的軸距離尺寸：

使用最小尺寸工具 () 測量兩個圓柱面間的最小水平、對角、與垂直尺寸：

圓柱與邊線間的最小尺寸：

在建立零件之後，最小對角線尺寸被加入至草圖中 (左圖)，並顯示在「特性」表格內 (右圖)：

目前無法在草圖中建立水平與垂直最小尺寸。

使用最大尺寸 工具 () 測量兩個圓柱面間的最小水平、對角、與垂直尺寸：

圓柱與邊線間的最大尺寸：

在溝槽中弧面間最大水平、對角、與垂直尺寸：

在建立零件之後，最大對角線尺寸被加入至草圖中 (左圖)，並顯示在「特性」表格內 (右圖)：

目前無法在草圖中建立水平與垂直最大尺寸。

厚度會在檢查表格中以距離列來顯示。

薄件擠出 (厚度 1 尺寸)：

薄件旋轉 (厚度 1 尺寸)：

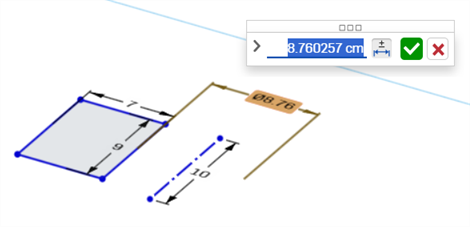

A sketch centerline dimension with tolerance enabled:

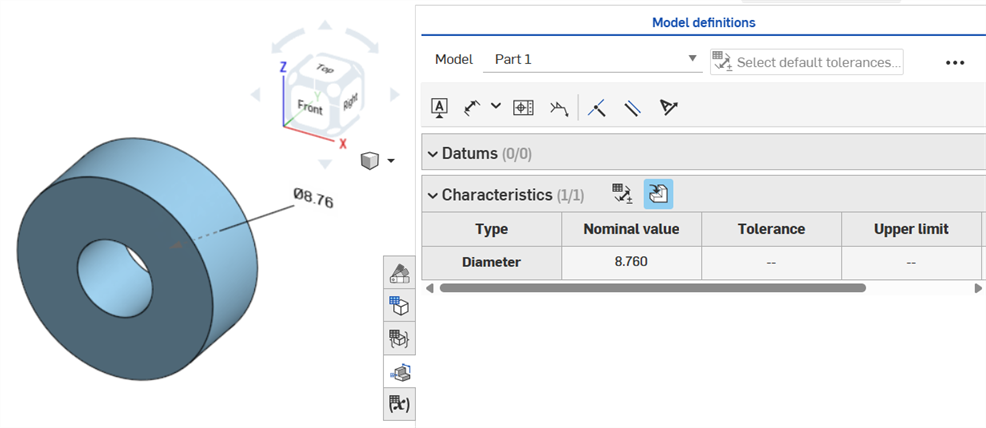

If the centerline is used as the axis about which to revolve the sketch geometry, it is displayed as a Diameter dimension when the Inspection table is opened:
