藉由建立整個 Part Studio 或特定零件的變化型態來產生零件家族。您可以組態設定任何特徵或輸入項值，甚至是零件屬性、自訂零件屬性、面和零件外觀與草圖文字。例如，您可以組態設定擠出特徵的深度、圓角特徵的套用、為圓角選取的面，自訂特徵的 FeatureScript、零件編號、色彩與材料。

您在一個 Part Studio 中組態設定的所有特徵與輸入項被稱做一個組態。每個 Part Studio 可以有一個組態，不過，您可以在一個組態中建立多個組態輸入項。這在您的特徵或要設定的輸入項值不需互為相關時特別有用。例如，當零件的長度和直徑與圓角的套用與否並不相關時，您可以使用兩個組態輸入項。這樣會更有彈性且可避免將每個組態輸入項複雜化。

當您將零件插入至組合件或工程圖中時，在 Part Studio 中定義的組態輸入項會變為在插入對話方塊中的選項。 例如，您可以為建立不同的輪子選項產生組態輸入項。當將 Part Studio 插入到組合件中時，您會為每個組態輸入項選擇一個選項以指定要插入 Part Studio 的整體組態。

將組態的 Part Studio 插入至組合件中的範例

僅能在瀏覽器版本中建立組態，但可以在 iOS 與 Android 平台上檢視。關於操作已組態零件與 Part Studio 的詳細資訊，請參考使用組態。請同時參考組合件組態、Variable Studio 組態、與發行組態。

當有多位使用者在同一文件上操作時，每個人可以看到自己所選的組態 (除了是以跟隨模式操作時，在此種情況下跟隨者會看到領導者選取的組態)。

僅能在瀏覽器版本中建立組態 (於 Part Studio 或組合件中)。藉由建立整個 Part Studio 或特定零件的變化型態來產生零件家族。您可以組態設定任何特徵或參數值，甚至是零件屬性、自訂零件屬性、面與零件外觀和草圖文字。例如，您可以組態設定擠出特徵的深度、圓角特徵的套用、為圓角選取的面，自訂特徵的 FeatureScript、零件編號、色彩與材料。

您在一個 Part Studio 中設定的所有特徵與參數是一個「組態」。每個 Part Studio 可以有一個組態；不過，您可以在一個組態中建立多個組態輸入項。

當您將零件插入至組合件或工程圖時，您在 Part Studio 中定義的組態輸入項會成為「插入」對話方塊中的選項。

在這個範例中建立了兩個組態：一個是新鈑金厚度組態，與一個替代的凸緣組態。當模型在工作區中時，按一下「組態」圖示來開啟「組態」面板。按一下 [組態 Part Studio] 按鈕。輸入「Sheet thickness」做為組態名稱。按一下 Tab 鍵來建立新的列，然後輸入「Alternate flange」做為第二個組態名稱。 每個列是一個不同的組態。

在選取了「Sheet thickness」列的情況下，按一下 [組態特徵} 按鈕。在「特徵」清單中連按兩下包含該參數的特徵。選擇參數來以黃色虛線框出參數。在這個案例中是「Sheet thickness」參數。系統會在表格中為參數建立一個新的欄。連按兩下表格儲存格，然後提供一個新的值。接下來，選擇「Alternate flange」組態列並執行相同的操作。使用 Flange 特徵，然後為表格中的「距離」與「彎折角度」提供其他值。

若要用模型測試輸入值，按一下「特徵」清單中「組態」區域內的下拉箭頭，然後選擇新的組態來查看結果。系統會使用新的輸入參數更新模型。

Terminology for working with configurations in Onshape

在工作區中有模型或草圖的情況下，開啟「組態」面板：

  1. 按一下視角立方體下方的「組態」面板圖示 ( 「組態」圖示 )。

  2. 「組態」面板開啟。按一下組態 Part Studio 來加入輸入項：

    如何命名不同的輸入項

    根據預設，「組態」左側的插入符號是展開的，當您完成面板中該部分的操作時，按一下插入符號來摺疊該部分。

  3. 在第一列上按一下來將其啟用，然後在第一欄中鍵入輸入項名稱。按下 Tab 來移動到下一列。列左邊的藍條代表在 Part Studio 中目前選取的組態。

    這個範例有三種可能的組態：Short、 Medium、與 Tall。

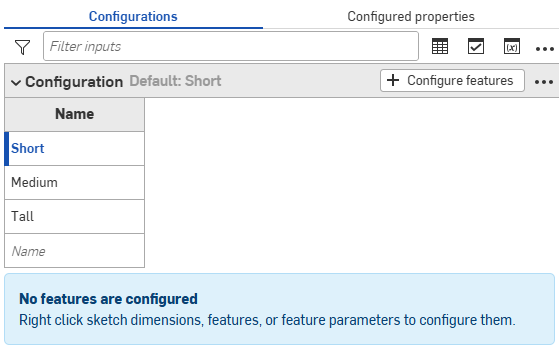

    在「組態」面板中命名的輸入項ˋ值

  4. 若要為所選輸入項值組態設定一個特徵，按一下組態特徵。
  5. 在「特徵」清單中，按一下要組態的特徵，然後選擇一個參數。參數會出現在黃色虛線邊框中，同時會為該參數建立新的欄位。

    例如，按一下「特徵」清單中的「擠出」特徵，然後選擇「擠出」對話方塊中的深度參數。在對話方塊中會以黃色強調顯示參數，並有一個新欄位出現在表格中。

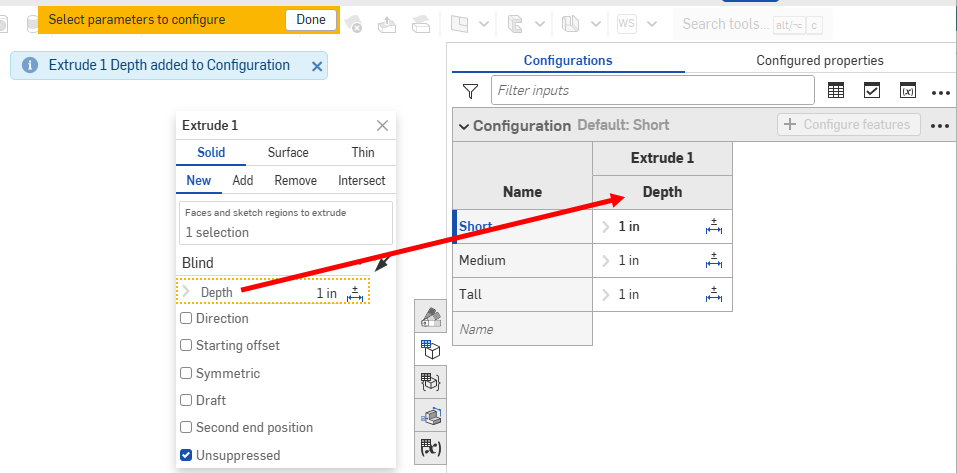

    選擇「擠出」對話方塊中的「深度」參數來做為一個組態參數

    欄的預設名稱是特徵名稱 (最上層的標題) 加上參數名稱 (次級階層標題)，在這個範例中 Extrude 1 是特徵名稱，Depth 則是欄位名稱。

    將游標移動到特徵對話方塊中的欄位上暫留，查看可以組態設定那些參數。當您移動暫留游標時，可供組態使用的參數會以黃色強調顯示。

  6. 編輯已組態參數：
    • 若要編輯值，請在值上連按兩下，然後輸入新的值。
      為這個範例設定三個輸入項值的深度：

      選擇「擠出」對話方塊中的「深度」參數來做為一個組態參數

    • 若要在對話方塊中編輯一個選取項目，請在表格中連按兩下經組態的參數以開啟特徵對話方塊。

      在特徵對話方塊中的參數會以藍色強調顯示。移除任何不想要的選取項目，然後在模型或草圖上做出新的選擇。按一下特徵對話方塊中的綠色核取記號來關閉對話方塊。

      選擇「凸緣」對話方塊中建立凸緣的邊線來做為一個組態參數

  7. 在完成定義組態時，按一下黃色橫幅中的完成按鈕。
  8. 若要將另一個參數 (攔) 加入到輸入項中，請重複步驟 4-7。
  9. 若要在模型上測試您的輸入項，請在左側面板的組態之下，使用下拉箭頭來從功能表中選擇：

    在特徵清單中的「組態」之下，使用下拉箭頭來從功能表中選擇

模型應會相對應地更新。如果沒有，請檢查模型確定有正確傳達設計意圖，並已為組態定義做出正確的選擇。

交互參考已組態特徵

將游標移動至組態表格中的特徵上暫留以在模型空間中查看特徵 (如下圖所示)：

一個 Part Studio 組態可包含一或多個組態輸入項。上方的步驟說明如何建立清單類型的組態輸入項，這樣會在將零件插入至組合件或工程圖時，產生一個組態選擇項的清單。您可以建立多個這種組態輸入項 (以避免一個輸入項變為過於複雜或重複了輸入項)，同時建立輸入項的不同類型。其他您可以設定的輸入項類型是「組態變數」與「核取方塊」。您也可以貼上來自目前文件或外部文件中另一 Part Studio 或組合件的輸入項。

在您定義組態輸入項之後 (使用上述的步驟)，可以使用「組態」面板底部的 「新增組態輸入項」按鈕 按鈕來建立其他的組態輸入項：

建立其他的組態輸入項

在建立組態輸入項時，您可以指定要加入的輸入項類型：

  • 清單 - 建立 Part Studio 中特徵輸入項的清單，當將一或多個零件插入至組合件或工程圖中時，會以選取項目清單的形式出現 (上方說明的即是此種類型)。
  • 核取方塊 - 建立核取方塊來開啟或關閉特徵 (例如圓角與倒角)，也可以用來抑制或取消抑制特徵。此種類型代表插入時核取/取消核取一個核取方塊。一旦建立核取方塊之後，請使用「+組態特徵」按鈕來選擇相關的特徵。
  • 組態變數 - 建立可用於 FeatureScript 中任何特徵的變數。變數的類型可包括：長度、角度、整數、實數或文字。請在插入時輸入變數的值。
  • 貼上輸入項 - 貼上來自這個文件或另一文件中其他 Part Studio 或組合件內的輸入項。請參考複製與貼上輸入項。

當以此種方式建立時，「清單輸入」對話方塊會出現。您所給的組態輸入項名稱會變成為系統中的變數。這與使用上述基本步驟所建立的名稱不同；名稱並不會成為系統中的變數。

  1. 按一下 「新增組態輸入項」按鈕 箭頭並選擇清單。系統會將一個新的輸入項加入至「組態」面板中。

    凸緣特徵，欄位中包含已選取 [要建立凸緣的邊線或側面] 的部分

  2. 根據上方基本步驟中所提供的步驟組態參數。
  1. 按一下 「新增組態輸入項」按鈕 箭頭並選擇核取方塊。「核取方塊輸入項」對話方塊開啟。

    「核取方塊輸入」對話方塊

  2. 輸入輸入項的名稱。

    組態輸入項欄位中會有一個空白的核取方塊列與一個已勾選的核取方塊列：

    組態輸入項核取方塊的範例

  3. 若要組態一個參數，按一下 加入組態特徵按鈕。
  4. 在「特徵」清單中按一下包含參數的特徵，然後選擇參數。此時參數會出現在黃色虛線邊框中，同時會在表格中為該參數建立新的欄位 (在另一個輸入項中設定的參數會出現在黃色虛線邊框中，無法用於組態之中)。

    在這個範例中，選擇了 Unsuppressed 做為組態輸入項的參數。

  5. 按一下 X 圖示 來關閉特徵對話方塊。
  6. 在組態輸入項中，參數欄會有兩個列，同時會有已勾選的核取方塊。取消勾選第一欄中未勾選方塊旁的核取方塊，使得表格看起來像這樣子：

    組態表格的範例

在特徵清單上方的「組態」清單中，這個組態輸入項會有核取方塊可開啟 (取消抑制) 或關閉 (抑制) 擠出。

  1. 按一下 「新增組態輸入項」按鈕 按鈕右側的箭頭。
  2. 選擇 「組態變數」按鈕。
  3. 在變數輸入項對話方塊中輸入變數的名稱。這會變為系統中的實際變數，被稱作 #variableName。
    「變數輸入項」對話方塊
  4. 選擇變數的類型：長度、角度、 整數、實數與文字。文字可以是任何可用於 FeatureScript 中的文字類型。
  5. 為您選取的變數類型輸入值。
  6. 按一下核取記號來儲存您的定義。
  7. 將變數套用至特徵上：
    1. 在「特徵」清單中連按兩下特徵來開啟它。
    2. 在輸入項上按右鍵，然後按一下設定為 #variableName。您也可以直接在任何表達式中輸入變數名稱 (前面加上 #)。

      在尺寸上按右鍵，選擇 [組態尺寸] 的範例

    3. 關閉特徵對話方塊。變數輸入項的使用情形會列在「組態」面板中。
      顯示在「組態」面板中的組態變數輸入項的使用
  8. 在頁面左側「特徵」清單上方的「組態」清單中選取值來加以測試：

    Part Studio 中「組態」清單的螢幕擷取畫面

由組合件鏡射衍生而來 Part Studio 中的組態表格與輸入項會是唯檢視的，並會從來源的 Part Studio 中參考它們。必須在來源的 Part Studio 分頁中才能編輯這些組態表格與輸入項。

若要重新命名組態輸入項或輸入項參數 (欄)，將游標移動至目前名稱上暫留以顯示 I 游標。按一下來選擇目前的文字，輸入新的文字，然後按下 Enter 鍵。

重新命名組態

重新命名組態輸入項 重新命名組態輸入項參數

僅能為草圖特徵重新命名組態輸入項參數 (欄)。

唯一可用於重新命名的組態標籤是組態輸入項與草圖特徵輸入項參數

也可以透過環境選單重新命名組態輸入項。請見下方環境選單的部分。

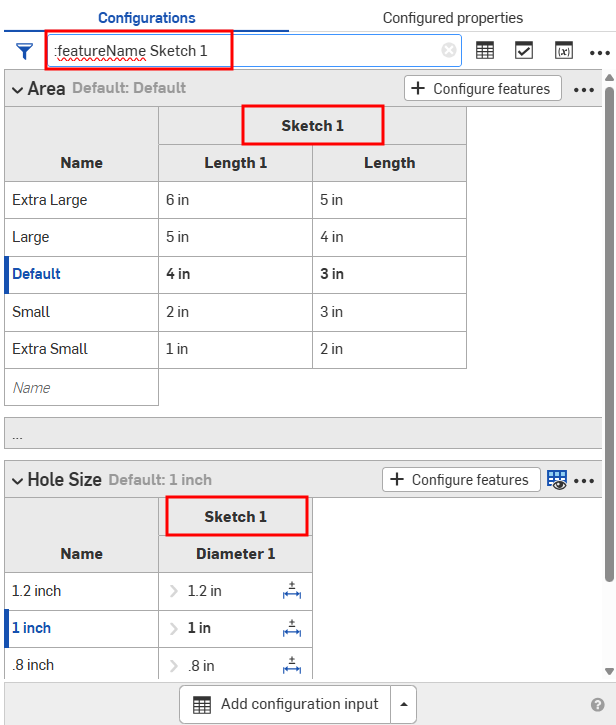

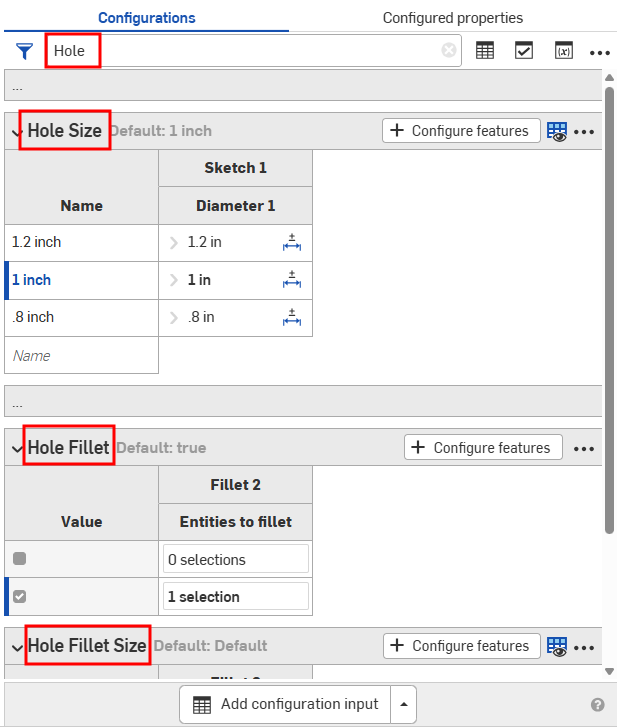

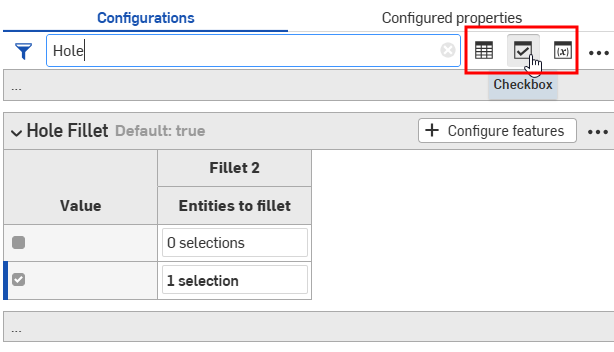

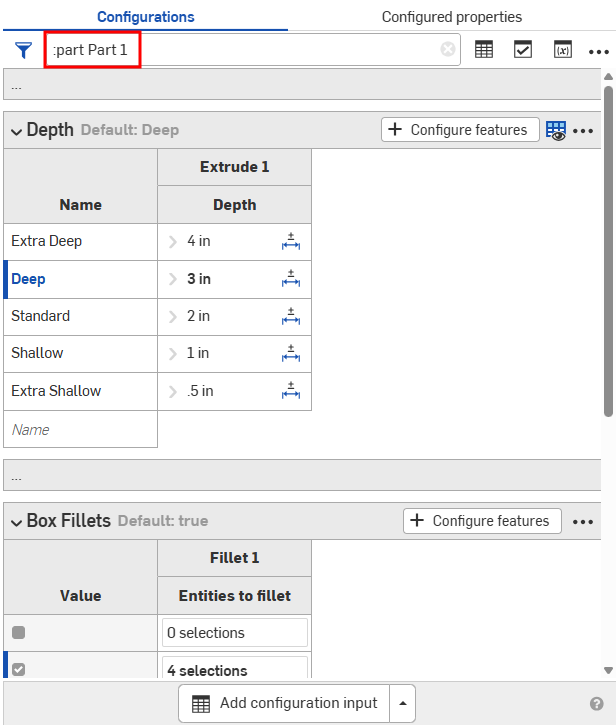

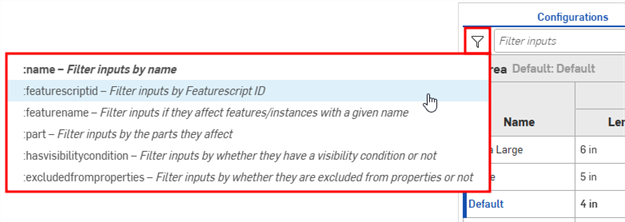

「組態」環境選單

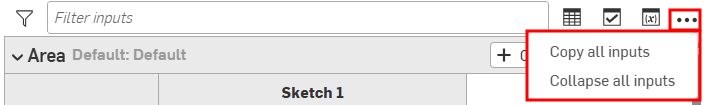

若要對組態輸入項做出調整，請按一下三點按鈕 功能表圖示。環境選單的選項會取決於您正在組態的是 Part Studio、組合件或 Variable Studio：

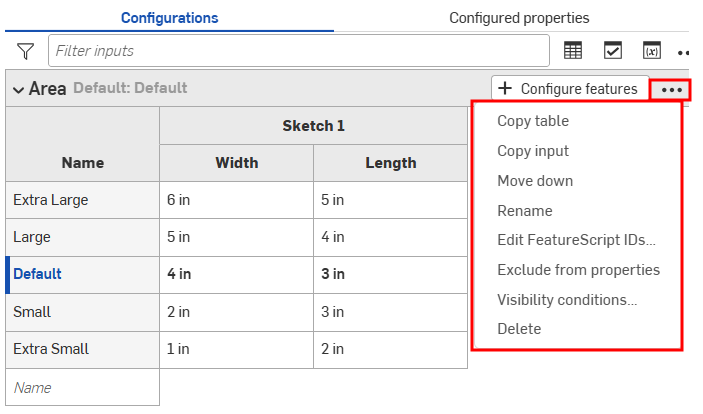

組態輸入項下拉式功能表

  • 複製表格 - 複製整個組態輸入項，然後您可以將其貼入試算表中來保存記錄或編輯。您也可以從試算表中將其貼回至組態輸入項。請參考本頁中複製與貼上輸入項值及參數的部分。
  • 複製輸入項 - 複製輸入項和跟值 (列)，然後您可以將其貼入至另一 Part Studio 或組合件的「組態」面板中，然後使用「複製表格」的指令來加入參數。請參考本頁中複製與貼上輸入項的部分。
  • 複製所有輸入項 - 複製在「組態」面板中的所有輸入項與值 (列)，然後您可以將其貼入至另一 Part Studio 或組合件的「組態」面板中，然後使用「複製表格」的指令來加入參數。請參考本頁中複製與貼上輸入項的部分。
  • 上移/下移 - 重新調整「組態」面板中輸入項的順序。您也可以點按並拖曳輸入項來重新調整其順序。
  • 重新命名 - 重新命名組態輸入項。您也可以如上方重新命名組態部分所述的來重新命名輸入項。
  • 編輯 FeatureScript IDs - (僅適用於零件與 Part Studio) 這個對話方塊會變更組態輸入項的內部 FeatureScript 識別碼。在對話方塊內按一下來變更 ID。完成時請選擇右下角的 [斷開參考並變更 IDs]。

    編輯 FeatureScript ID

    這個對話方塊通常是在需要於自訂 FeatureScript 特徵內部建立 Part Studio 時才有用。

  • 從屬性中排除 - (僅適用於零件與 Part Studio)。請參考組態：從受影響的屬性中排除組態。
  • 摺疊/展開所有輸入項 - 摺疊或展開「組態」面板中的所有組態輸入項。
  • 顯示情形條件 - 請參考本頁中設定顯示情形條件的部分。
  • 刪除 - 選擇這個動作來立即刪除組態輸入項；系統不會發出任何警告。

對於所有表格，請使用環境選單 (按滑鼠右鍵) 進行對列或欄的操作：

刪除組態輸入

欄環境選單

按右鍵的環境選單

列環境選單

  • 切換至 - 當在非目前所選輸入項的列上按右鍵時，功能表項目會顯示開端為切換至不同輸入項。
  • 設為預設 - 如果一個列目前不是預設的輸入值，將其設定為新個預設。目前的預設會顯示在輸入項的名稱旁。

    預設的輸入項值出現在輸入項名稱旁

  • 複製列 - 建立重複的列；在準備要將新輸入項貼至這個表格時特別有用。詳細資訊請參考本頁中組態輸入項表格中的表格複製與貼上的部分。
  • 上移/下移 - 將所選列向上或向下移動一列。您也可以點按並拖曳來重新調整列的順序。
  • 重新命名 - 重新命名輸入項。
  • 刪除欄/列 - 刪除所選的欄或列。

您可以按一下並拖曳表格中個別的欄邊線以調整欄的大小；在欄標籤堆疊的情況下，按一下並拖曳底部的標籤 (上方圖例中藍色箭頭所指)。

組態顯示情形條件對話方塊可讓您在組態中加入邏輯，以控制何時可以使用某些輸入項與選項。

「組態顯示情形條件」對話方塊中顯示輸入項的三個選項規則

請考慮一個有高度 (Height) 與寬度 (Width) 這兩個輸入項的零件。

Part Studio 中有高度與寬度的 2 個組態選項

根據預設，任何高度可以有任何的寬度。但假設「Extra Wide」寬度僅能用於「Tall」的高度中。在這樣的情況下，我們可以設定「Width」輸入項會顯示的條件為何。

  1. 在組態面板中，按一下輸入項的三點按鈕，然後從功能表中選擇顯示情形條件。

    「組態」面板中更多的選項功能表，其中強調顯示「顯示情形條件」

    組態顯示情形條件對話方塊開啟。右側的面板顯示目前所選組態的預覽。您可以直接在這個面板中變更所選的選項來預覽您的設定。

    預設的「組態顯示情形條件」對話方塊

  2. 按一下加入條件。
  3. 按一下第一個下拉清單，然後選擇控制這個輸入項顯示情形的輸入項。在這個範例中將選擇「Height」輸入項。
  4. 在第二個下拉清單中，選擇是來選擇特定的選項，或選擇是介於來選擇選項的範圍：
    • 是：按一下出現的第三個下拉清單，然後選擇對該輸入項允許的選項。
    • 是介於：按一下第三個下拉清單，然後選擇範圍中允許的第一個選項。按一下第四個下拉清單，然後選擇範圍中允許的最後一個選項。

      在這個範例中，僅有「Tall」高度能使用「Width」輸入項。在右邊的預覽會更新以反映您的選擇。您可以在下方的圖片中看到「Default」高度無法再使用「Width」輸入項。

      「組態顯示情形條件」對話方塊中加入了一個條件

  5. 按一下儲存。現在僅能在選擇了「Tall」高度時，「Width」輸入項才會顯示，且「Width」輸入項表格會出現顯示情項條件圖示 「顯示情形條件」圖示。

    「組態」面板中更多的選項功能表，其中強調顯示「顯示情形條件」

    組態範例中的「顯示情形條件」顯示 medium 高度沒有可見的寬度選項

    「顯示情形條件」範例顯示 tall 高度同時有兩個寬度可用

    「顯示情形條件」範例顯示 tall 高度有 extra wide 寬度

您可以使用在組態顯示情形條件對話方塊中的選項規則設定來指定某些選項會出現的條件為何。

只能為清單輸入項設定選項規則邏輯。

  1. 在組態顯示情形條件對話方塊中展開一個輸入項，然後按一下加入選項規則。在對話方塊中會出現一個新的部分：
    預設的「組態顯示情形條件」對話方塊，其中加入了選項規則
  2. 在顯示行中，選擇要控制的選項。
    • 選項：按一下出現的下拉清單，然後選擇要為其設定條件的選項。
    • 範圍：按一下第一個下拉清單並在範圍中選擇第一個選項。按一下第二個下拉清單並在範圍中選擇最後的選項。範圍包括特定選項，並且允許重疊範圍。
  3. 在當行中，按一下當下拉清單並選擇永遠 (來永遠顯示選項) 或當 (來設定選項條件)。如果您選擇當，您也必須：
    1. 從第二個下拉清單中選擇輸入項。
    2. 選擇是來選擇特定的選項，或選擇是介於來選擇選項的範圍。
      • 是：按一下出現的下拉清單，然後選擇選項允許的值。
      • 是介於：按一下第一個下拉清單，然後選擇範圍中允許的第一個選項。按一下第二個下拉清單，然後選擇範圍中允許的最後一個選項。

  4. 按一下加入條件並重複這組步驟來繼續在組態中加入邏輯。

    系統會以「和」(AND) 的陳述將選項規則中的條件合併在一起；必須滿足所有的條件控制的選項才會顯示。

  5. 再次點按加入選項規則來加入其他選項的條件。
  6. 按一下 [儲存]。

在下方的範例中，僅當「Hole Size」是「.8 inches」才允許「Thin」選項。「Default 」選項是永遠允許的：

「組態顯示情形條件」對話方塊中顯示選項規則是設定為「永遠」與「當」滿足某些條件時。

下一個範例使用重疊的範圍來指定顯示情形條件：

「組態顯示情形條件」對話方塊中顯示輸入項的選項規則

下方的範例使用選項與範圍控制的組合來設定所需的邏輯。

「組態顯示情形條件」對話方塊中顯示累加的選項規則

輸入項條件是累加的；如果將第三個組態加入到上方的範例中並設定如下圖所示的條件，則只有同時有「Tall」高度與「Extra Wide」寬度輸入項的零件可使用「Large」圓角選項。

有多個條件的「組態顯示情形條件」對話方塊
當為「Tall」高度將寬度設定為「預設」時，系統會隱藏「Fillet」組態。

有多個條件的「組態顯示情形條件」對話方塊

組態輸入項僅能控制在「組態」面板中出現在其下方輸入項的顯示情形。在這個範例中，「Width」輸入項會受「Height」輸入項的控制，但不會受到「Fillet」輸入項的控制。
「組態顯示情形條件」對話方塊中顯示參數僅能由其上方的參數所控制。

如果找不到所需的輸入項或選項，系統會自動修復顯示情形條件 (移除)。

例如，如果「Width」輸入項的顯示情形是取決於「Height」輸入項，然後刪除了「Height」輸入項，則會自動移除「Width」的顯示情形條件。這也適用於被刪除或移動的個別選項。在這個範例中，同時從「Fillet」選項中移除「Height」輸入項。

您會在工作區中看到警告訊息，同時會在對話方塊中移除條件：

Onshape 的警告泡泡說明在刪除後已調整顯示情形條件

當在對話方塊中摺疊輸入項時出現的顯示情形摘要

  • 會在所有插入對話方塊 (例如，在將經組態零件插入至組合件中時) 中提供您所設定的顯示情形條件與選項規則。對顯示情形條件的變更會自動反映在參考了組態元素的所有現存文件中。

  • 隱藏的輸入項永遠有其預設值。在本頁的第一個範例中，「Short」與「Medium」高度的零件會有「預設」的寬度，即使沒有設定寬度選項。

    • 如果組態輸入項沒有可見的選項，其是被隱藏且假定使用預設值。

  • 當ˋ摺疊了輸入項或選項時，對話方塊中會出現顯示情形條件的摘要。

    當在對話方塊中摺疊輸入項時出現的顯示情形摘要當在對話方塊中摺疊選項時出現的顯示情形摘要

  • (僅適用於零件與 Part Studio)：從屬性中被排除的組態輸入項僅能控制其下方也被從屬性中排除其他輸入項的顯示情形。在下方的範例中，如果將「Width」則屬性中排除 (以 功能表圖示 圖示表示)，則其僅能控制「Fillet」的顯示情形 (如果同時從屬性中排除了「Fillet」)。

    「組態」面板中更多的選項功能表，其中強調顯示「顯示情形條件」

    「組態」面板中更多的選項功能表，其中強調顯示「顯示情形條件」

  • (僅適用於零件與 Part Studio)： 在發行套件與修訂版參考值中會將從屬性中被排除的組態輸入項視為有其預設值。如果顯示情形條件不允許使用預設值，則會使用第一個可見的值。

  • 使用組態顯示情形條件對話方塊中的輸入項下拉清單來檢視其他的輸入項。您也可以選擇所有輸入項來檢視所有可用的輸入項。

    在「組態顯示情形條件」對話方塊中點按了輸入項下拉清單

  • 當在對話方塊中顯示多個輸入項時，按一下三點按鈕來展開或摺疊所有輸入項。

    按一下三點按鈕來展開或摺疊「組態顯示情形條件」對話方塊中的所有輸入項。

  • 您可以使用組態顯示情形條件對話方塊的預覽部分來做為測試您組態的試用場所。
    • 取消選擇顯示隱藏的輸入項核取方塊來從對話方塊中移除反灰的輸入項。

  • 在將經組態零件加入組合件中時，在「組態」面板中的隱藏輸入項是反灰的。

    工具提示顯示由於顯示情形的條件，所以輸入項是唯讀的

  • 在「組態」選擇器中按一下 「顯示情形條件」圖示 來為所有的輸入項開啟組態顯示情形條件對話方塊。按一下「組態」面板中的 「顯示情形條件」圖示 來開啟該輸入項的對話方塊。

您可以在 Part Studio、組合件、與 Variable Studios 之間複製及貼上組態輸入項。這樣使得在設計之間分享組態更為快速與容易。

  1. 在 Part Studio、組合件、或 Variable Studio 中開啟包含了要複製輸入項的「組態」面板。

  2. 按一下輸入項的三點功能表，然後選擇複製輸入項或複製所有輸入項。
    組態輸入項三點功能表，其中強調顯示 [複製輸入項] 與 [複製所有輸入項]

  3. 在分頁中開啟「組態」面板來貼上輸入項。

  4. 按一下「組態 Part Studio/組合件/Variable Studio」旁的箭頭，然後選擇 貼上輸入項。
    組態輸入項三點功能表
    輸入項即被插入至「組態」面板中。
    貼入至新 Part Studio 的組態輸入項

  5. 從新分頁中選擇要組態的參數。繼續閱讀以了解如何將輸入項的值與參數複製到輸入項表格中。

注意：

  • 您可以複製與貼上組態輸入項：在 Part Studio、組合件與 Variable Studios 之間；在同一文件中；以及在不同文件之間。
  • 所有的名稱、顯示情形條件、FeatureScript ID、以及變數定義都會隨輸入項一起複製。
  • 經複製的輸入項直到使用者登出之前都可使用。
  • 系統不會維持複製輸入項與貼上輸入項之間的參考；一旦貼上之後，對原始組態的變更不會反映在貼上的輸入項中。
  • 如果目標組態並沒有計算顯示情形所需要的所有輸入項，系統會自動修復 (移除) 貼上的顯示情形條件。
  • 系統不會貼上有相同內部 FeatureScript ID 的組態輸入項。要解決這個問題，您可以刪除有相同內部 FeatureScript ID 的組態然後再次貼上。

您可以複製與貼入組態中或反向操作，以幫助輸入或編輯值。

複製值與參數：

  1. 開啟「組態」面板右上角的 可存取下拉功能表的「更多」功能表圖示 功能表。
  2. 選擇複製表格：

    按一下組態輸入項表格旁的「更多」按鈕

  3. 複製表格之後，您可以將其貼入試算表中：

    新近複製表格貼入至試算表的範例

請注意，欄名稱會與表格一起貼入 (如上所示)。您現在可以編輯表格，然後將其複製/貼回 Onshape 中：

  1. 僅選擇內有資料的列與欄 (不是欄名稱或標題)，如下方藍色部分所示：

    編輯新的表格

    如果需要，您也可以使用額外的空白列來加長表格。只需要在選取複製指令時，將額外的列包含在試算表中。

  2. 送出複製的指令。
  3. 在 Onshape 組態表格中，按一下表格最左上方的儲存格。
  4. 送出鍵盤的貼上指令：

    貼上組態表格

Onshape 會自動以所複製的資料取代組態輸入項表格列與欄內的任何資料。Onshape 同時會自動包括各個輸入項的預設單位。

注意，如果從試算表中複製的列數多於 Onshape 組態輸入項表格中的列數，則在貼上的操作中會包括多的欄。Onshape 會在操作的過程中建立列。

不過，如果從試算表中複製的欄數多於 Onshape 組態輸入項表格中的欄數，則在貼上的操作中不會包括多的欄。Onshape 不會在操作的過程中建立欄位。不過您可以在貼上之前於組態表格中建立額外的欄 (參數)。

Onshape 同時提供可直接在「組態」面板中為您之前已定義的組態輸入項與選項設定屬性的機制。您可以組態設定零件屬性或外觀屬性。如果您有 Professional 或 Enterprise 帳戶，您也可以組態設定自訂屬性。

  1. 在「組態」面板中有現存的組態輸入項的情況下，按一下面板最上方的已組態屬性。

    組態設定零件屬性

  2. 按一下此項目屬性下拉清單來選擇要組態零件或外觀。

    組態設定零件屬性
    包含已組態屬性的零件與外觀在清單中會有一個核取記號：

    組態設定零件屬性

  3. 按一下新增屬性。
    組態設定零件屬性組態設定零件屬性

  4. 選擇您要組態的屬性；會為零件、外觀與自訂屬性提供屬性。系統會將所有的組態輸入項加入至表格中。

    關閉「屬性」對話方塊並接受值的範例

  5. 在屬性欄中的一個儲存格上連按兩下以編輯該儲存格。按下 Tab 鍵來移動至下一個列。
    • 若要編輯值，請輸入新的值並按下 Enter 鍵來接受。

      關閉「屬性」對話方塊並接受值的範例

    • 若要編輯對話方塊的選取項目，請在對話方塊中做出新的選擇，然後按一下 接受核取記號圖示 來關閉對話方塊。

      關閉「屬性」對話方塊並接受值的範例

  6. 根據需要重複這些步驟來組態設定其他的屬性。下方的範例組態了零件編號與面外觀屬性。

    在「零件編號」欄按右鍵以產生零件編號的範例

如果您開啟了自動產生零件編號 (藉由 Professional 公司的編號方案 或 Enterprise 編號方案)，您可以在零件編號屬性欄上按右鍵，然後選擇產生下一個零件編號：

在「零件編號」欄按右鍵以產生零件編號的範例

如果在表格中有任何屬性是設定為唯讀的，則您無法刪除表格，將屬性加入至表格中，或移除唯讀的屬性欄。仍可修改可編輯屬性的儲存格值。將唯讀屬性重設為可編輯的以修改表格。

可以將某些組態表格從屬性中排除。當您不要在已組態屬性表格中重複組態輸入項時相當有用。系統永遠會將經排除組態視為擁有其預設值。

例如，考慮一個彈簧零件。同時可為彈簧的直徑與高度使用組態。

按一下「組態」面板中的溢位功能表然後選擇 [從屬性中排除]

彈簧是否壓縮會影響幾何，但不會影響零件編號；彈簧壓縮或不壓縮時都是同一個零件。若要不論彈簧高度來指定所有零件編號，您會需要將每個輸入項個別地加入至已組態屬性表格中，然後為每個輸入項指定零件編號。

按一下「組態」面板中的溢位功能表然後選擇 [從屬性中排除]

為每個可能的組態設定零件編號。

如果您改採從屬性中排除 Compression 組態，您可以僅根據直徑來指定零件編號：

按一下「組態」面板中的溢位功能表然後選擇 [從屬性中排除]

從「已組態屬性」表格中排除 Compression 組態表格。系統會設定零件編號而不考慮彈簧高度。

步驟：從屬性中排除組態輸入項

  1. 在組態面板中，按一下組態的三點按鈕，然後從功能表中選擇從屬性中排除。從屬性中排除圖示 功能表圖示 會出現在組態名稱旁。

    按一下「組態」面板中的溢位功能表然後選擇 [從屬性中排除]

步驟：將已排除的組態加入至屬性中

  1. 在組態面板中，按一下組態的三點按鈕，然後從功能表中選擇包括在屬性中。

    按一下「組態」面板中的溢位功能表然後選擇 [包括在屬性中]

已排除組態注意事項

  • 系統會將經排除組態視為擁有其預設值。發行套件與修訂版參考會使用這些預設。如果顯示情形條件不允許使用預設值，則會使用第一個可見的值。

  • 材料表 (BOM) 與發行管理會把僅在排除組態中為不同的零件視為相同的零件。
  • 如果發行了有排除組態的項目，會視為發行了該組態的所有值。
  • 已排除組態仍會包括在下列項目中：
    • 幾何計算
    • 已計算屬性
    • 質量屬性工具
  • 如果您看到在 BOM 與質量屬性工具中所提供的質量有所差異，有可能是因為在 BOM 中忽略了某些組態。

  • 當使用有已排除組態的零件時，您會看到已從受影響的組態屬性中排除圖示。

    在插入零件對話方塊中的從屬性中排除圖示

    按一下「組態」面板中的溢位功能表然後選擇 [從屬性中排除]

若要組態一個動態抑制的表達式，在所需輸入項上按一下組態特徵，然後在「特徵」清單中相對應的特徵上按右鍵，接著從環境選單中選擇組態抑制 (或使用...組態抑制) 來將特徵加入至「組態」面板中。之後您可以直接在「組態」面板中編輯表達式。
在特徵上按右鍵 > 組態表達式環境選單
出現在「組態」面板中的抑制表達式

若要將核取方塊轉換為表達式，請在「組態」面板中的核取方塊上按右鍵，然後按一下轉換為表達式。然後您可以直接在「組態」面板中編輯表達式。若要轉換回核取方塊，請在表達式上按右鍵，然後按一下轉換為核取方塊。

在組態核取方塊上按右鍵 > 轉換為表達式

如果從特徵中移除了組態的動態抑制，會在「組態」面板中自動將表達式轉換為核取方塊。

您可以使用在 Part Studio 或組合件中直接建立的組態輸入項來預覽設計。不過，建立組態輸入項的主要用途是要選擇要插入至其他組合件、工程圖、發行等的特定組態。

預覽組態

使用螢幕左上角的組態區域來選擇組態輸入項，以查看其如何影響整體的設計。設計會配合所選的輸入項更新以讓您檢視最終的設計。每種可能組態輸入項的排列是一個組態。

特徵清單中的「組態」之下

插入組態

您可以將組態的零件、Part Studio、或組合件透過插入 Part Studios 與組合件對話方塊插入到組合件、發行、與工程圖中。

  1. 直接在插入對話方塊中選擇所需的輸入項：

    在插入對話方塊中按一下輸入項下拉清單來選擇組態選項

  2. 按一下設定為最後檢視的組態 圖示 (「組態」圖示) 來選擇在 Part Studio 或組合件分頁中預覽的最後使用組態，或按一下箭頭並選擇重設為預設來將所有的輸入項重設回其預設值。

    在「插入 Part Studios 與組合件」對話方塊中「設定為最後檢視的組態」的下拉清單

  3. 當您對組態感到滿意時，按一下產生。

  4. 按一下要插入的組態。

    在對話方塊中按一下組態的零件來插入它

在組合件中，經組態的零件與組合件在實例清單中會以 組態零件圖示 圖示表示：

「實例」清單中的組態圖示

變更組態

在將已組態零件或組合件插入至組合件之後，您可以變更組態：

  1. 在「實例」清單中的零件或組合件上按右鍵，然後選擇變更組態。

    變更組態的範例

  2. 選擇新的組態值。
  3. 當對所做選擇滿意時，按一下 接受核取記號圖示 (使用 紅色 X 取消圖示 來取消操作)。

若要查看組合件中的啟用組態為何，將游標移動到「實例」清單中的零件上暫留，會出現帶有組態資訊的工具提示：

在組合件中移動游標暫留顯示工具提示以查看使用中的組態

iOS 與 Android 對組態的支援僅限於下方的功能：

  • 檢視在右側的「組態」面板 ()。

  • 在左側面板中的組態之間選擇 (位在「特徵」清單上方)：

    「組態」選取項目

    在 iOS 上選擇組態

  • (僅限於 iOS 中) 如果在組態中有顯示情形條件，則會套用顯示情形條件。

您無法在 iOS 或 Android 平台中建立或編輯組態或是顯示情形條件。這些僅能在桌機 (瀏覽器) 平台上操作。

關於在「學習中心」的其他資源，請參考：Self-Paced Courses > Configurations。您也可以參照此處的學習途徑課程：Introduction to Part Configurations (需要有 Onshape 帳戶)，與此處的技術簡報文章：Parametric Variables vs Configuration Variables (需要有 Onshape 帳戶)。
