Available in: Part Studio, Assembly, Variable Studio

Manage configurations for your Part Studio, assembly, or Variable Studio by renaming, filter, copy/pasting, and more.

Configuration inputs in a Part Studio that is derived from an Assembly mirror are view only and are referenced from the source Part Studio. These configuration inputs must be edited from their source Part Studio tab.

若要重新命名組態輸入項或輸入項參數 (欄)，將游標移動至目前名稱上暫留以顯示 I 游標。按一下來選擇目前的文字，輸入新的文字，然後按下 Enter 鍵。

重新命名組態輸入項 重新命名組態輸入項參數

僅能為草圖特徵重新命名組態輸入項參數 (欄)。

也可以藉由環境選單來重新命名組態輸入項。

使用「篩選器」圖示來在「組態」面板中找出輸入項。

  1. 按一下篩選器 圖示 (篩選組態輸入項圖示) 並選擇一個搜尋選項。
    選取篩選器圖示以顯示搜尋選項的下拉清單

    • 如果沒有選取任何搜尋選項，根據預設會使用 :name。
    • 使用引號來篩選完全符合的字串 (例如，:part "Part 1")
    • 可以合併篩選器 (例如 :name Depth :part "Part 1" )。
    • 下方圖片範例顯示可用於 Part Studio 組態中的篩選器。在組合件與 Variable Studios 中有不同的篩選器可用。

  2. 在搜尋選項後的篩選輸入項欄位中輸入您的搜尋字詞。會在「組態」面板中隱藏不符合篩選字詞的輸入項。
    根據特徵名稱篩選組態面板

  3. 使用篩選器欄位右側的圖示來進一步精細篩選要顯示在「組態」面板中的項目。您可以一次選取多個選項。
    經篩選的組態面板顯示僅是「核取方塊輸入」的類型

    • 顯示「清單輸入」表格篩選按鈕- 顯示符合篩選的「清單輸入」表格

    • 顯示「核取方塊輸入」表格篩選按鈕- 顯示符合篩選的「核取方塊輸入」表格

    • 顯示「組態變數」輸入表格篩選按鈕- 顯示符合篩選的「組態變數」輸入項表格

您可以在 Part Studio、組合件、與 Variable Studios 之間複製及貼上組態輸入項。這樣使得在設計之間分享組態更為快速與容易。

  1. 在 Part Studio、組合件、或 Variable Studio 中開啟包含了要複製輸入項的「組態」面板。

  2. 按一下輸入項的三點功能表，然後選擇複製輸入項 (您也可以按一下「組態」面板的三點功能表，然後選擇複製所有輸入項)。
    組態輸入項三點功能表，其中強調顯示 [複製輸入項]

  3. 在分頁中開啟「組態」面板來貼上輸入項。

  4. 按一下「組態 Part Studio/組合件/Variable Studio」旁的箭頭，然後選擇 貼上輸入項。
    組態輸入項三點功能表
    輸入項即被插入至「組態」面板中。
    貼入至新 Part Studio 的組態輸入項

  5. 從新分頁中選擇要組態的參數。繼續閱讀以了解如何將輸入項的值與參數複製到輸入項表格中。

注意：

  • 您可以複製與貼上組態輸入項：在 Part Studio、組合件與 Variable Studios 之間；在同一文件中；以及在不同文件之間。
  • 所有的名稱、顯示情形條件、FeatureScript ID、以及變數定義都會隨輸入項一起複製。
  • 經複製的輸入項直到使用者登出之前都可使用。
  • 系統不會維持複製輸入項與貼上輸入項之間的參考；一旦貼上之後，對原始組態的變更不會反映在貼上的輸入項中。
  • 如果目標組態並沒有計算顯示情形所需要的所有輸入項，系統會自動修復 (移除) 貼上的顯示情形條件。
  • 系統不會貼上有相同內部 FeatureScript ID 的組態輸入項。要解決這個問題，您可以刪除有相同內部 FeatureScript ID 的組態然後再次貼上。

您可以複製與貼入組態中或反向操作，以幫助輸入或編輯值。

複製值與參數：

  1. 開啟「組態」面板右上角的 可存取下拉功能表的「更多」功能表圖示 功能表。
  2. 選擇複製表格：

    按一下組態輸入項表格旁的「更多」按鈕

  3. 複製表格之後，您可以將其貼入試算表中：

    新近複製表格貼入至試算表的範例

請注意，欄名稱會與表格一起貼入 (如上所示)。您現在可以編輯表格，然後將其複製/貼回 Onshape 中：

  1. 僅選擇內有資料的列與欄 (不是欄名稱或標題)，如下方藍色部分所示：

    編輯新的表格

    如果需要，您也可以使用額外的空白列來加長表格。只需要在選取複製指令時，將額外的列包含在試算表中。

  2. 送出複製的指令。
  3. 在 Onshape 組態表格中，按一下表格最左上方的儲存格。
  4. 送出鍵盤的貼上指令：

    貼上組態表格

Onshape 會自動以所複製的資料取代組態輸入項表格列與欄內的任何資料。Onshape 同時會自動包括各個輸入項的預設單位。

注意，如果從試算表中複製的列數多於 Onshape 組態輸入項表格中的列數，則在貼上的操作中會包括多的欄。Onshape 會在操作的過程中建立列。

不過，如果從試算表中複製的欄數多於 Onshape 組態輸入項表格中的欄數，則在貼上的操作中不會包括多的欄。Onshape 不會在操作的過程中建立欄位。不過您可以在貼上之前於組態表格中建立額外的欄 (參數)。

圖片來自經組態的 Part Studio。在組合件或 Variable Studio 中的環境選單選項可能有所不同。

「組態」面板環境選單

若要對所有輸入項表格做出調整，請按一下篩選器區域的三點按鈕 功能表圖示。

組態面板三點環境選單

  • 複製所有輸入項 - 複製在「組態」面板中的所有輸入項與值 (列)，然後您可以將其貼入至另一 Part Studio 或組合件的「組態」面板中，然後使用「複製表格」的指令來加入參數。請參考本頁中複製與貼上輸入項的部分。

  • 摺疊/展開所有輸入項 - 摺疊或展開「組態」面板中的所有組態輸入項。

輸入項表格環境選單

若要對組態輸入項做出調整，請按一下三點按鈕 功能表圖示。環境選單的選項會取決於您正在組態的是 Part Studio、組合件或 Variable Studio：

組態輸入項下拉式功能表

  • 複製表格 - 複製整個組態輸入項，然後您可以將其貼入試算表中來保存記錄或編輯。您也可以從試算表中將其貼回至組態輸入項。請參考本頁中複製與貼上輸入項值及參數的部分。
  • 複製輸入項 - 複製輸入項和跟值 (列)，然後您可以將其貼入至另一 Part Studio 或組合件的「組態」面板中，然後使用「複製表格」的指令來加入參數。請參考本頁中複製與貼上輸入項的部分。
  • 上移/下移 - 重新調整「組態」面板中輸入項的順序。您也可以點按並拖曳輸入項來重新調整其順序。
  • 重新命名 - 重新命名組態輸入項。您也可以如上方重新命名組態部分所述的來重新命名輸入項。
  • 編輯 FeatureScript IDs - (僅適用於零件與 Part Studio) 這個對話方塊會變更組態輸入項的內部 FeatureScript 識別碼。在對話方塊內按一下來變更 ID。完成時請選擇右下角的 [斷開參考並變更 IDs]。

    編輯 FeatureScript ID

    這個對話方塊通常是在需要於自訂 FeatureScript 特徵內部建立 Part Studio 時才有用。

  • 從屬性中排除 - (僅適用於零件與 Part Studio)。請參考組態：從受影響的屬性中排除組態。
  • Visibility conditions - See Visibility Conditions for details.
  • 刪除 - 選擇這個動作來立即刪除組態輸入項；系統不會發出任何警告。

列環境選單

按右鍵的環境選單

列環境選單

欄環境選單

刪除組態輸入

欄環境選單

  • 切換至 - 當在非目前所選輸入項的列上按右鍵時，功能表項目會顯示開端為切換至不同輸入項。
  • 設為預設 - 如果一個列目前不是預設的輸入值，將其設定為新個預設。目前的預設會顯示在輸入項的名稱旁。
  • 複製列 - 建立重複的列；在準備要將新輸入項貼至這個表格時特別有用。詳細資訊請參考本頁中組態輸入項表格中的表格複製與貼上的部分。
  • 上移/下移 - 將所選列向上或向下移動一列。您也可以點按並拖曳來重新調整列的順序。
  • 重新命名 - 重新命名輸入項。
  • 刪除欄/列 - 刪除所選的欄或列。

您可以按一下並拖曳表格中個別的欄邊線以調整欄的大小；在欄標籤堆疊的情況下，按一下並拖曳底部的標籤 (上方圖例中藍色箭頭所指)。

Tolerance options can be used in conjunction with configurations.

  1. Click the Tolerance options icon () to make the configuration's option value tolerant:

    Making an Option value tolerant

  2. Click the dropdown arrow icon () to the left of the parameter in order to set the tolerance Precision and Type.

    Selecting Tolerance options settings from an option value

詳細資訊請參考公差選項。

若要組態一個動態抑制的表達式，在所需輸入項上按一下組態特徵，然後在「特徵」清單中相對應的特徵上按右鍵，接著從環境選單中選擇組態抑制 (或使用...組態抑制) 來將特徵加入至「組態」面板中。之後您可以直接在「組態」面板中編輯表達式。
在特徵上按右鍵 > 組態表達式環境選單
出現在「組態」面板中的抑制表達式

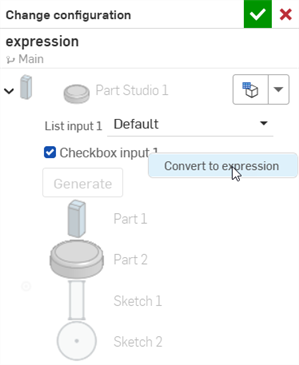

若要將核取方塊轉換為表達式，請在「組態」面板中的核取方塊上按右鍵，然後按一下轉換為表達式。然後您可以直接在「組態」面板中編輯表達式。若要轉換回核取方塊，請在表達式上按右鍵，然後按一下轉換為核取方塊。

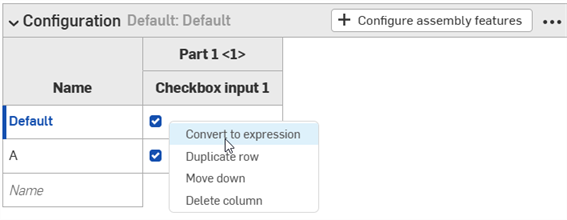

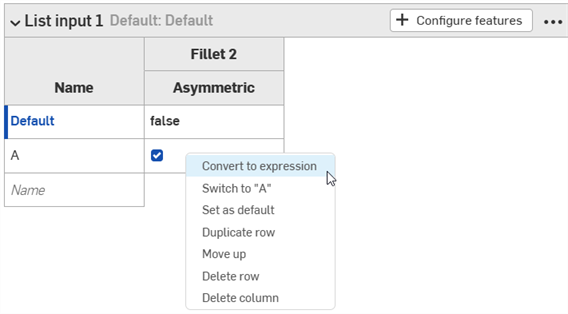

在組態核取方塊上按右鍵 > 轉換為表達式

如果從特徵中移除了組態的動態抑制，會在「組態」面板中自動將表達式轉換為核取方塊。
