尺寸

1. 按一下 或按下 d 鍵。
2. Select the entity (or entities between which) to dimension and the location of the dimension.

   The selected entity or entities are highlighted (browser only), and the Dimension context dialog opens on the placement of the dimension. See Dimension context dialog for more information.



3. 輸入值並按下 Enter 鍵來接受值。您也可以為尺寸使用變數，只要輸入 "=#" 與變數名稱即可，像是：=#d。



您可以為尺寸輸入負值 (長度、線性距離、與角度) 來反轉圖元的方向。

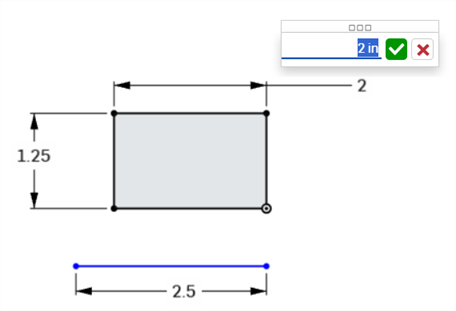

下方的圖片顯示一正的尺寸；注意到矩形相對於下方水平線的位置：

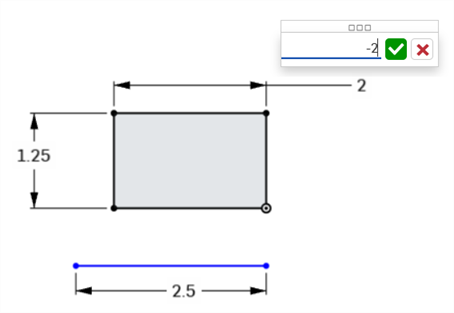

下方的圖片顯示在啟用的欄位中輸入負的尺寸值：

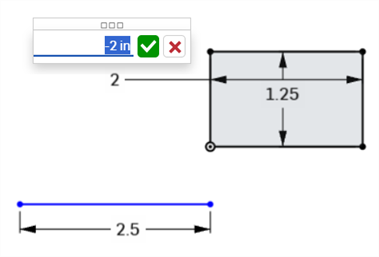

當值被接受之後，矩形反轉了方向：

• 您可以在 Part Studios 的數值欄位中使用表達式與三角函數。

• 選擇尺寸然後按下 Delete 鍵可以刪除尺寸，或選擇尺寸然後從環境選單中選擇刪除。

• 若要編輯已經放置的尺寸，連按兩下值來啟用欄位，然後輸入新的值。按下 Enter 來接受變更。

• 除了直徑和半徑尺寸之外，當輸入新的尺寸值時，兩個被標註尺寸的幾何選項都會以新輸入值的一半進行平移，所以兩個幾何選項都會同等平移。例如，當標註單一直線的尺寸時，每個端點平移一半的尺寸值，使兩個端點平移的距離相等。

• 可能無法平移受到限制的幾何。請參考操作限制條件。

單一線距離

1. 按一下尺寸工具 ()。
2. 按一下直線。
3. 拖曳以定位線性距離的尺寸。
4. 按一下來同時放置尺寸並開啟其數值欄位。

5. 選擇性地輸入一個新的尺寸值。

6. 按下 Enter 鍵來接受尺寸值。

這是標註長度或高度尺寸的方法：

兩條直線間的距離

1. 按一下尺寸工具 ()。
2. 按一下第一條直線。
3. 按一下第二條直線。
4. 拖曳以定位線性距離的尺寸。
5. 按一下來同時放置尺寸並開啟其數值欄位。

6. 選擇性地輸入一個新的尺寸值。

7. 按下 Enter 鍵來接受尺寸值。

當標註兩條直線間的尺寸時，這表示在沒有視覺的平行限制條件的情況下平行的存在。

1. 按一下尺寸 工具 ( )。
2. 按一下第一個角落點。
3. 按一下第一個角落點對角的第二個角落點。
4. 以一定角度拖曳以定位對角距離尺寸。
5. 按一下來同時放置尺寸並開啟其數值欄位。

6. 選擇性地輸入一個新的尺寸值。

7. 按下 Enter 鍵來接受尺寸值。

1. Click the Dimension tool ( ).
2. 按一下圓的邊線。
3. 從圓向內或向外拖曳以定位直徑尺寸。
4. 按一下來同時放置尺寸並開啟其數值欄位。

5. 選擇性地輸入一個新的尺寸值。

6. 按下 Enter 鍵來接受尺寸值。

1. Click the Dimension tool ( ).
2. 按一下第一條直線。
3. 按一下與第一條線成一角度的第二條直線。
4. 從角度向內或向外拖曳來定位角度尺寸。

   1. 您也可以將尺寸拖曳到要定義角度的象限中：



5. 按一下來同時放置尺寸並開啟其數值欄位。

6. 選擇性地輸入一個新的尺寸值。

7. 按下 Enter 鍵來接受尺寸值。

直接距離

這樣會標註 2 點間最短距離的尺寸：

1. Click the Dimension tool ( ).
2. 按一下第一條直線的端點。
3. 按一下第二條直線的端點。
4. 以一角度拖曳來定位直接距離的尺寸。
5. 按一下來同時放置尺寸並開啟其數值欄位。

6. 選擇性地輸入一個新的尺寸值。

7. 按下 Enter 鍵來接受尺寸值。

線性距離

這樣會標註 2 點間線性距離的尺寸。

1. Click the Dimension tool ( ).
2. 按一下第一條直線的端點。
3. 按一下第二條直線的端點。
4. 向上/向下或向左/向右拖曳來定位線性距離尺寸。
5. 按一下來同時放置尺寸並開啟其數值欄位。

6. 選擇性地輸入一個新的尺寸值。

7. 按下 Enter 鍵來接受尺寸值。

1. Click the Dimension tool ( ).
2. 按一下弧。
3. 從弧向內或向外拖曳來定位半徑尺寸。
4. 按一下來同時放置尺寸並開啟其數值欄位。

5. 選擇性地輸入一個新的尺寸值。

6. 按下 Enter 鍵來接受尺寸值。

1. Click the Dimension tool ( ).

2. 按一下弧的第一個端點。

3. 按一下弧的第二個端點。

4. 按一下弧。

5. 拖曳來定位弧長度的尺寸。

6. 按一下來同時放置尺寸並開啟其數值欄位。

7. 選擇性地輸入一個新的尺寸值。

8. 按一下 Enter 鍵來接受尺寸值。

這樣會標註樣條上 2 點間距離的尺寸，或是樣條點與任何其他草圖點間距離的尺寸。

1. Click the Dimension tool ( ).

2. 按一下第一個樣條點。

3. 按一下第二個樣條點 (或任何其他草圖點)。

4. 拖曳來定位距離尺寸。

5. 按一下來同時放置尺寸並開啟其數值欄位。

6. 選擇性地輸入一個新的尺寸值。

7. 按一下 Enter 鍵來接受尺寸值。

如果將遊標以一定角度拖曳以定位直接距離尺寸，也可以獲得樣條上兩點之間或樣條點與任何其他草圖點之間的直接距離。請參考直接距離。

這樣會標註平面與任何其他草圖點之間距離的尺寸。

1. 按一下尺寸工具 ( )。

2. 按一下草圖點。

3. 按一下平面。

4. 拖曳來定位距離尺寸。

5. 按一下來同時放置尺寸並開啟其數值欄位。

6. 選擇性地輸入一個新的尺寸值。

   如果輸入了新的尺寸值，草圖幾何會移動而平面則保持原位。

7. 按一下 Enter 鍵來接受尺寸值。

建立圓、點或非建構線至一建構線之間的中心線尺寸。例如，為旋轉操作標註零件的尺寸。開始標註這些草圖圖元間的距離尺寸，然後將游標移動至建構線的另一邊。跨建構線移動滑鼠會在距離與中心線尺寸狀態間切換：

1. Click the Dimension tool ( ).

2. 按一下圓或草圖點。

3. 按一下建構線。這樣會得到兩條直線間的距離尺寸：

4. 拖曳至建構線的另一側來同時將狀態切換為中心線尺寸並定位中心線尺寸。
5. 按一下來同時放置尺寸並開啟其數值欄位。

6. 選擇性地輸入一個新的尺寸值。

7. 按下 Enter 鍵來接受尺寸值。

從動尺寸對維持設計的意圖是相當有用的，例如保持大於某個值的餘隙或殼壁厚度。

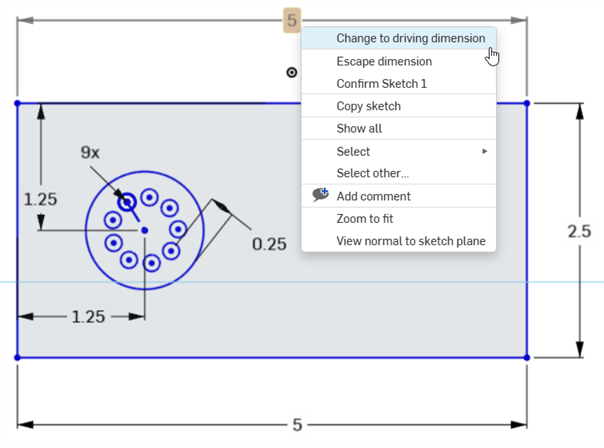

• 根據預設是將尺寸設定為驅動的。在尺寸上按右鍵然後從環境選單中選擇「驅動/從動」。
• 可以編輯以黑色出現的驅動尺寸。
• 從動尺寸是淡灰色的且無法被編輯 (如果需要，可將其變更為「驅動」然後再編輯)。

• 當將尺寸加入至草圖中會過多定義草圖時，尺寸會自動被設為「從動」。
• 您可以將從動尺寸加入至任何可以加入驅動尺寸的地方。
• 從動尺寸反映隱含尺寸的值；從動尺寸並不會變更幾何。
• 當尺寸從從動轉變為驅動時，會變更幾何；如果變更從動尺寸為驅動會使得草圖有過多的限制，會如往常一般出現紅色的指標。

Onshape 允許使用者爲某些尺寸輸入負值但不是所有的尺寸都可以。請見下方來了解那些尺寸標註可接受負值。

• 距離尺寸
• 角度尺寸
• 直線長度
• 樣條尺寸

• 弧尺寸
• 徑向或直徑尺寸

1. 輕觸尺寸工具。
2. 選擇要標註尺寸的圖元 (或之間的圖元) 以及尺寸的位置。

   放置尺寸時對話方塊開啟。

3. 輸入值並選擇核取記號來接受值。

1. 輕觸來選擇一個角落點。
2. 輕觸來選擇相對的角落點。
3. 目前的尺寸值出現，輕觸該值來開啟數字鍵盤。
4. 使用數字鍵盤來輸入一個尺寸。

1. 輕觸來選擇一條垂直或水平的直線。
2. 長度或高度的目前尺寸值出現，輕觸該值來開啟數字鍵盤。
3. 使用數字鍵盤來輸入一個尺寸。

1. 輕觸來選擇圓的邊線。
2. 目前的尺寸值出現，輕觸該值來開啟數字鍵盤。
3. 使用數字鍵盤來輸入一個尺寸。

1. 輕觸來選擇一條直線。
2. 輕觸來選擇另一條直線。
3. 兩條直線間的目前角度值出現，輕觸該值來開啟數字鍵盤。
4. 使用數字鍵盤來輸入一個尺寸。

線性距離 / 直接距離

1. 輕觸來選擇一個點。
2. 輕觸來選擇另一個點。
3. 目前的尺寸值出現，輕觸該值來開啟數字鍵盤。
4. 使用數字鍵盤來輸入一個尺寸。

1. 輕觸弧的邊線來選擇。
2. 目前的半徑值出現，輕觸該值來開啟數字鍵盤。
3. 使用數字鍵盤來輸入一個尺寸。

弧長

1. 輕觸來選擇弧的兩個端點。
2. 輕觸弧的曲線來選擇它。
3. 弧的長度值出現，輕觸該值來開啟數字鍵盤。
4. 使用數字鍵盤來輸入一個尺寸。

樣條曲線長度

1. 輕觸樣條來選擇它。
2. 曲線的長度值出現，輕觸該值來開啟數字鍵盤。
3. 使用數字鍵盤來輸入一個尺寸。

1. 輕觸來選擇一個點。
2. 輕觸來選擇一個平面。
3. 目前的尺寸值出現，輕觸該值來開啟數字鍵盤。
4. 使用數字鍵盤來輸入一個尺寸。

建立一個圓、點或非建構線到一條建構線間的中心線尺寸；例如，為旋轉操作標註一個零件的尺寸。

1. 輕觸來選擇要標註尺寸的點。
2. 輕觸來選擇建構線以建立為中心線。

   會在點與建構線之間設定一個尺寸。

3. 輕觸並將尺寸拖曳橫跨過建構線。

   一旦尺寸跨過建構線之後，建構線即變為中心線，尺寸也會做出適當地調整。





• 從動尺寸對維持設計的意圖是相當有用的，例如保持大於某個值的餘隙或殼壁厚度。
• 根據預設是將尺寸設定為驅動的。輕觸來選擇一個尺寸，然後用兩指輕觸來叫出環境選單。在環境選單中您可以輕觸來切換從動/驅動尺寸。
• 可以編輯以黑色出現的驅動尺寸。
• 您無法編輯以淡灰色顯示的從動尺寸 (如果需要，可將從動尺寸切換為驅動尺寸，然後再編輯)。

• 當將尺寸加入至草圖中會過多定義草圖時，尺寸會自動被設為「從動」。
• 您可以將從動尺寸加入至任何可以加入驅動尺寸的地方。
• 從動尺寸反映隱含尺寸的值；從動尺寸並不會變更幾何。
• 當尺寸從從動轉變為驅動時，會變更幾何；如果變更從動尺寸為驅動會使得草圖有過多的限制，會如往常一般出現紅色的指標。

Onshape 允許使用者爲某些尺寸輸入負值但不是所有的尺寸都可以。請見下方來了解那些尺寸標註可接受負值。

iOS 允許負值的尺寸標註：

• 距離尺寸
• 角度尺寸
• 直線長度

iOS 不允許負值的尺寸標註：

• 弧尺寸
• 樣條尺寸
• 徑向或直徑尺寸

1. 輕觸尺寸工具。
2. 選擇要標註尺寸的圖元 (或之間的圖元) 以及尺寸的位置。

   放置尺寸時對話方塊開啟。

3. 輸入值並選擇核取記號來接受值。

1. 輕觸來選擇一個角落點。
2. 輕觸來選擇相對的角落點。
3. 目前的尺寸值出現，輕觸該值來開啟數字鍵盤。
4. 使用數字鍵盤來輸入一個尺寸。

1. 輕觸來選擇一條垂直或水平的直線。
2. 長度或高度的目前尺寸值出現，輕觸該值來開啟數字鍵盤。
3. 使用數字鍵盤來輸入一個尺寸。

1. 輕觸來選擇圓的邊線。
2. 目前的尺寸值出現，輕觸該值來開啟數字鍵盤。
3. 使用數字鍵盤來輸入一個尺寸。

1. 輕觸來選擇一條直線。
2. 輕觸來選擇另一條直線。
3. 兩條直線間的目前角度值出現，輕觸該值來開啟數字鍵盤。
4. 使用數字鍵盤來輸入一個尺寸。

線性距離 / 直接距離

1. 輕觸來選擇一個點。
2. 輕觸來選擇另一個點。
3. 目前的尺寸值出現，輕觸該值來開啟數字鍵盤。
4. 使用數字鍵盤來輸入一個尺寸。

1. 輕觸弧的邊線來選擇。
2. 目前的半徑值出現，輕觸該值來開啟數字鍵盤。
3. 使用數字鍵盤來輸入一個尺寸。

弧長

1. 輕觸來選擇弧的兩個端點。
2. 輕觸弧的曲線來選擇它。
3. 弧的長度值出現，輕觸該值來開啟數字鍵盤。
4. 使用數字鍵盤來輸入一個尺寸。

樣條曲線長度

1. 輕觸樣條來選擇它。
2. 曲線的長度值出現，輕觸該值來開啟數字鍵盤。
3. 使用數字鍵盤來輸入一個尺寸。

1. 輕觸來選擇一個點。
2. 輕觸來選擇一個平面。
3. 目前的尺寸值出現，輕觸該值來開啟數字鍵盤。
4. 使用數字鍵盤來輸入一個尺寸。

建立一個圓、點或非建構線到一條建構線間的中心線尺寸；例如，為旋轉操作標註一個零件的尺寸。

1. 輕觸來選擇要標註尺寸的點。
2. 輕觸來選擇建構線以建立為中心線。

   會在點與建構線之間設定一個尺寸。

3. 輕觸並將尺寸拖曳橫跨過建構線。

   一旦尺寸跨過建構線之後，建構線即變為中心線，尺寸也會做出適當地調整。





• 從動尺寸對維持設計的意圖是相當有用的，例如保持大於某個值的餘隙或殼壁厚度。
• 根據預設是將尺寸設定為驅動的。在尺寸上輕觸兩下來開啟數字鍵盤，然後輕觸從動/驅動的按鈕來轉換尺寸的類型。按鈕會顯示您所選的尺寸類型。輕觸按鈕來轉換至相反的尺寸類型。
• 可以編輯以黑色出現的驅動尺寸。
• 您無法編輯以淡灰色顯示的從動尺寸 (如果需要，可將從動尺寸切換為驅動尺寸，然後再編輯)。

• 當將尺寸加入至草圖中會過多定義草圖時，尺寸會自動被設為「從動」。
• 您可以將從動尺寸加入至任何可以加入驅動尺寸的地方。
• 從動尺寸反映隱含尺寸的值；從動尺寸並不會變更幾何。
• 當尺寸從從動轉變為驅動時，會變更幾何；如果變更從動尺寸為驅動會使得草圖有過多的限制，會如往常一般出現紅色的指標。

Onshape 允許使用者爲某些尺寸輸入負值但不是所有的尺寸都可以。請見下方來了解那些尺寸標註可接受負值。

Android 允許負值的尺寸標註：

• 距離尺寸
• 角度尺寸
• 直線長度
• 樣條尺寸

Android 不允許負值的尺寸標註：

• 弧尺寸
• 徑向或直徑尺寸
