比較

若要比較一個工作區與另一個工作區或一個版本，或者是比較一個版本與另一版本或工作區：

1. 在文件是開啟的情況下，按一下 來開啟「版本與歷程」飛出視窗。
2. 按一下 。
3. 選擇任何兩個歷程記錄項目 (一個工作區或一個版本，或是在同一個工作區或版本中的任何歷程記錄項目)。

若要選擇版本或工作區中的某一特定歷程記錄項目，請在按一下「比較」圖示之前先展開「變更」項目。

4. 選擇要比較的兩個歷程記錄項目。會以藍色強調顯示第一個選擇的項目，第二個選取的項目則以紅色強調顯示。

當您開啟版本與歷程飛出視窗時，會強調顯示目前啟用的工作區或版本 (這是比較的基礎)。

若要與另一個版本或工作區-或特定的歷程記錄項目比較 - (目標)，開啟目標的環境選單，然後選擇 [比較] (如上所述)。

根據預設，比較會顯示：

• 每個所選歷程記錄項目的特徵清單；第一個選取項目會顯示在飛出視窗的左側，而第二個選取項目則會顯示在飛出視窗的右側。
• 視覺呈現歷程記錄項目間的差異，滑桿會顯示較多或較少的每個歷程記錄時間點。變更是以不同的顏色表示：藍色是基礎 (或第一個所選的歷程記錄項目)，紅色是目標 (或第二個所選的歷程記錄項目)：

當有組態存在時，「比較」對話方塊中會包含組態。您可以選擇要比較的組態：

1. 反轉清單來在左邊顯示「目標」，右邊顯示「基礎」 (按一下 [反向比較])
2. 僅顯示目前 Part Studio 與目標 Part Studio 之間的不同，請參考上方的圖例。

不支援比較組合件。

3. 同時列出基礎與目標的所有特徵 (而非僅列出差異)：



4. 使用滑桿工具來控制顯示基礎或目標特徵的多寡程度：

   將圓圈向基礎標籤 (藍色標籤) 滑動來顯示更多的基礎特徵。



   將圓圈向目標標籤 (紅色標籤) 滑動來顯示更多的目標特徵：

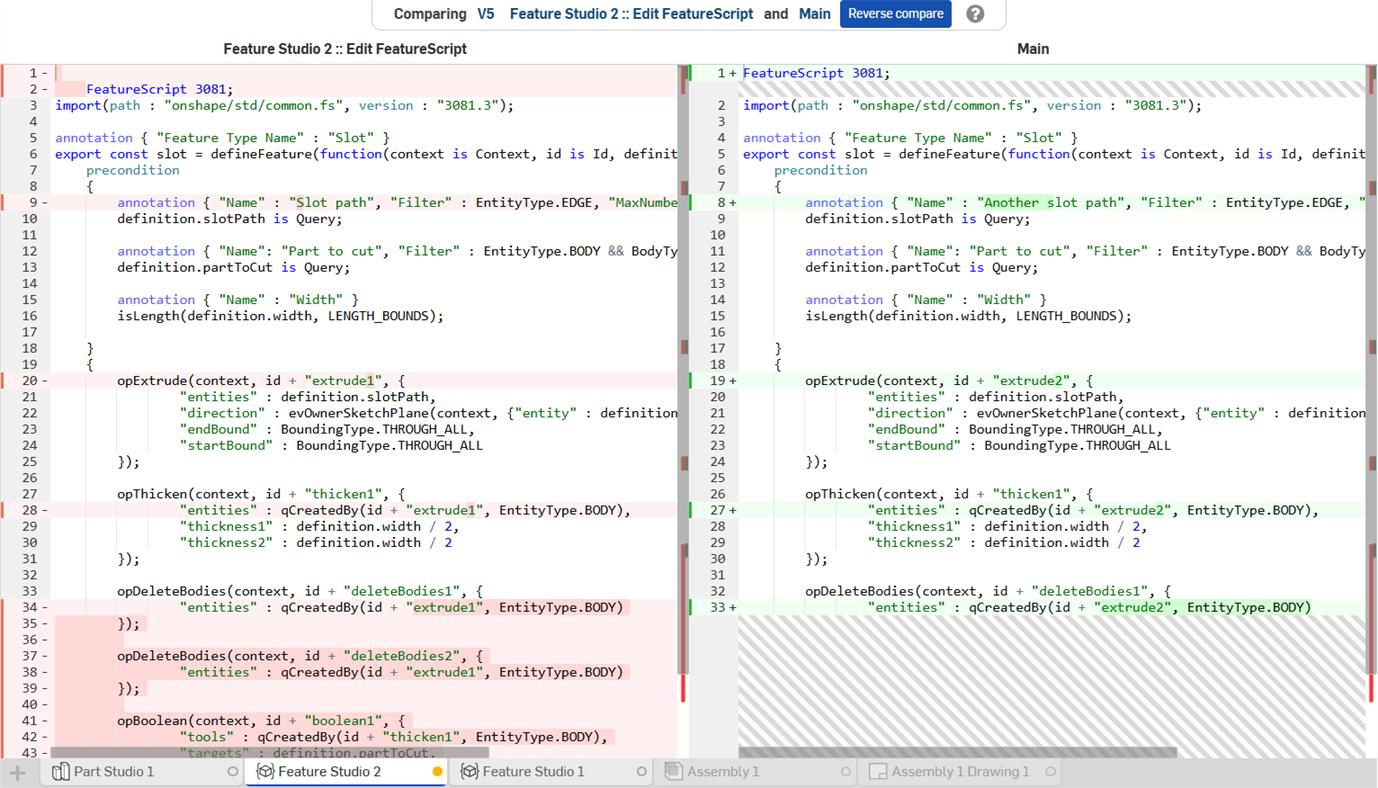

5. 選擇 分頁以查看文件中所有 Part Studio 的清單，從中選擇並查看 Part Studio 間的差異。

上圖是隱藏 Part 2 之前

上圖是隱藏 Part 2 之後可以更清楚地看到對 Part 1 的變更

清單比較基礎與目標間的特徵或 Part Studios，會使用下列的圖示來代表差異：

• 沒有圖示 - 基礎與目標的特徵、草圖或 Part Studio 是相同的。
• - 基礎與目標的特徵、草圖或 Part Studio 不是相同的
• - 基礎中有目標沒有的特徵、草圖或 Part Studio (特徵或 Part Studio 不存在於目標中)
• - 基礎中沒有目標有的特徵、草圖或 Part Studio (特徵或 Part Studio 不存在於基礎中)
• / - 特徵出現在基礎中，但在「特徵」清單中的位置與在目標中的位置不同 (上/下)。

Tolerance options are automatically used in conjunction with the Compare mechanism. When comparing 2 history entries, select the Feature to compare (Extrude 1 in the example below). Comparisons between differing Tolerance options in the entries are outlined in yellow:

Extrude: Depth tolerance options compared between two history entries

See Tolerance options for more information.
