替换面

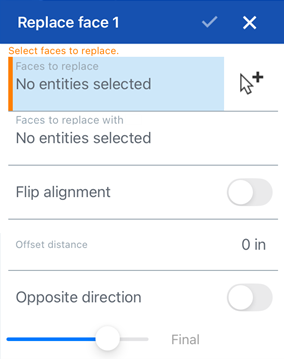

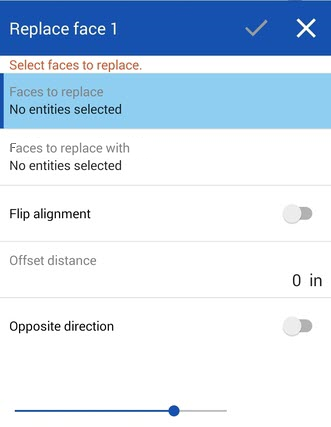

1. 单击 。



2. 在模型上，选择要修剪或延伸的面。
3. 选择要用于替换的曲面。

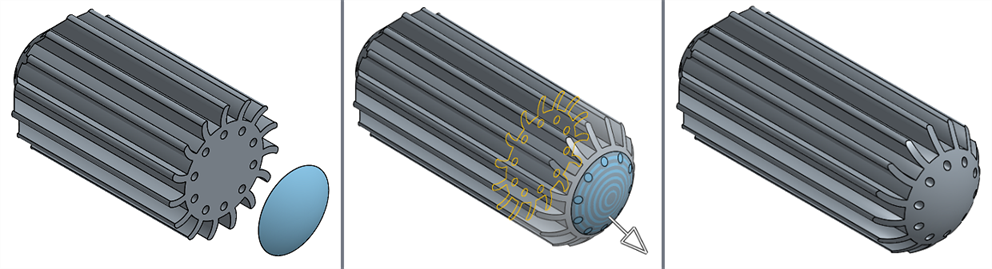

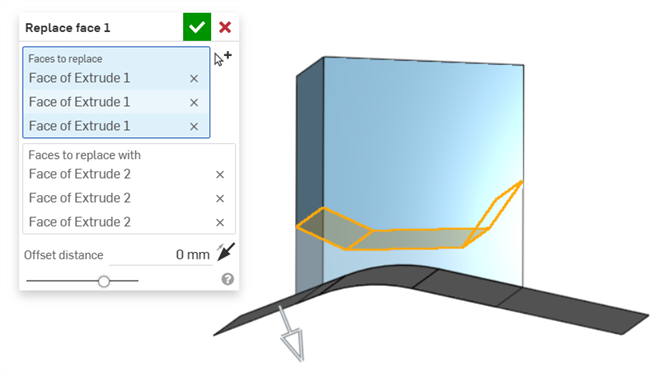

   请注意，在本例中创建了一个曲面，要将面延伸到该曲面。您可以在特征列表框的零件清单中隐藏和取消隐藏此零件：

4. （可选）提供偏移距离或翻转对齐方向。
   • 偏移距离 - 指定按多大的距离使面分离。
   • 翻转对齐方向 - 选择此项可将替换为的面更改为相对面。默认替换面是离被替换的面最近的面：





5. 单击 。

为“替换面”选择相关面时，“创建选择”箭头 （位于“面”输入框旁边）非常有用。

这列出了曲面特征工具的集合。这不是一份详尽的清单。对曲面建模时可以使用其他特征工具。有关其他信息，请参阅曲面。

• 加厚 - 增加曲面的深度。通过赋予曲面厚度并将其转换为实体、在现有零件或曲面中添加或移除材料，或者在其路径中与零件相交来创建新零件或修改现有零件。
• 封闭 - 通过选择空白空间周围的所有边界来创建零件以形成实体。使用任何一组相互相交或在边界处连接的曲面和实体（包括平面和面）来创建体积。
• 圆角 - 使尖锐的内部和外部边变圆，并通过选择“边圆角”定义为标准固定半径、或更样式化的圆锥或变量。或者，可选择应用全圆角，以在两条相对边之间创建一个或多个面的无缝融合。
• 面混合 - 圆滑化锐化连接或不相连的内部和外部面，以在面之间创建无缝混合，或者分离混合以创建新面，定义半径或恒定宽度。进一步定义混合横截面（滚球或扫掠轮廓）、对称性、控制、修剪、约束和界限。
• 删除面 - 从零件中移除几何图元。选择是否修复周围的面（通过延伸面，直到它们相交）、封口空心或保持空心开放。如果没有零件的参数化历史记录（导入的零件常常出现这种情况），此直接编辑工具特别方便。
• 移动面 - 平移、旋转或偏移一个或多个选定面。如果没有零件的参数化历史记录（导入的零件常常出现这种情况），此直接编辑工具特别方便。
• 替换面 - 修剪面或将面延伸到新曲面。如果没有零件的参数化历史记录（导入的零件常常出现这种情况），此直接编辑工具特别方便。
• 偏移曲面 - 通过偏移现有面、曲面或草图面域创建新曲面。将偏移距离设置为 0 可在原位创建一个副本。
• 边界曲面 - 创建或添加由其边界轮廓指定的曲面。
• 填充 - 通过定义边界创建曲面（或从曲面创建零件），并使用边界条件优化曲面（而非要求使用参考曲面）。
• 移动边界 - 移动曲面的边界边以对其进行延伸或修剪。
• 直纹曲面 - 从草图区域的现有边或多条边创建新的或额外的直纹曲面。
• 相互修剪 - 通过延伸交点来修剪两个相邻的曲面以完成修剪。
