Part Studio

Onshape Part Studio 是一个用于创建和编辑零件、曲面和草图的容器。Part Studio 位于文档中的选项卡中，通常由“特征”工具栏、特征列表和包含模型的图形区域组成。Part Studio 不是一个模型，而是一个设计环境，用于设计需要共享通用参考的零件。请参阅以下内容以获得参考：

• Onshape 文档的顶边（导航栏）包含文档的名称（粗体），其右侧是活动工作区的名称。
• 特征列表（位于窗格左侧）包含默认几何图元以及您创建的任何特征。粗栏是回滚条，可以重新放置以生成直到其在列表中所处位置的特征列表。此面板的底部是零件/曲线/曲面列表（通常称为零件清单）。为了您方便，这些清单是可折叠的。

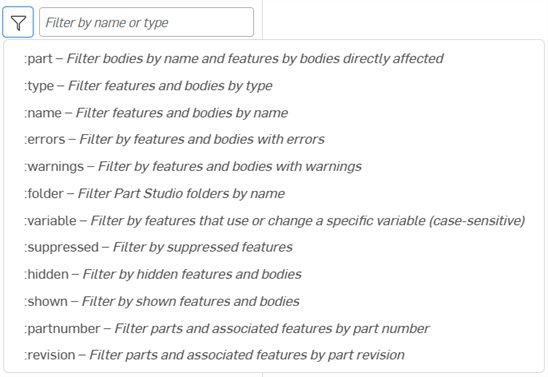

• 筛选器 和搜索栏可让您按名称、类型、文件夹或零件筛选搜索结果。单击 打开包含各种筛选选项的下拉菜单：



  输入部分零件/特征名称或类型以显示匹配的零件和特征。为了进一步控制，使用特殊命令（以冒号为前缀 ：)：

  • :part 搜索字符串 - 按名称显示匹配的物体和直接影响这些物体的特征。
  • :type 搜索字符串- 显示具有匹配类型的特征和主体
  • name 搜索字符串 - 显示具有匹配名称的特征和主体
  • :errors 搜索字符串 - 显示有错误的特征和主体
  • :folder 搜索字符串 - 显示具有匹配的名称的 Part Studio 文件夹
  • :variable 搜索字符串 - 显示使用或更改变量的特征（区分大小写）
  • :suppressed 搜索字符串 - 显示抑制的特征
  • :hidden 搜索字符串 - 显示隐藏的特征和主体
  • :shown 搜索字符串 - 显示非隐藏的特征和主体

  例如，:part part 1 将显示第 1 部分、第 10 部分、第 11 部分、第 12 部分等，以及直接影响这些主体的所有特征。

按一下「特徵」清單右側的 [特徵與零件] 圖示 來完全摺疊清單。再按一下按圖示即可重新開啟清單。

• 在空白区域（或图形区域）内，您可以找到默认几何图元、原点和平面。
• 位于窗口底部的选项卡管理器区域：所有 Part Studio、装配体、工程图、导入的图像及其他文件。可以拖动这些选项卡进行重新放置，每个选项卡都有其自己的环境菜单（单击鼠标右键可访问）。

  使用选项卡栏上的以下图标：

  选项卡管理器 - 打开“选项卡管理器”面板，您可以在其中搜索选项卡、选择多个选项卡（例如用于发布）、更新选项卡和访问选项卡属性。有关更多信息，请参见文档面板。

  插入新元素 - 打开要从其创建新选项卡（包括 Part Studio、装配体、工程图和 Feature Studio 文件夹）的菜单。也可以使用此菜单启动文件导入并添加第三方应用程序。

当窗口较小时，“草图”工具的大小会调整为 。

有关草图的更多信息，请参见草图工具。

作为性能的最佳实践，整个装配体的零件不应全部在单个 Part Studio 中建模。只有必须共享通用参考的零件才应该在同一 Part Studio 中。当需要装配零件时，您可以使用多个 Part Studio 中的零件，甚至可以使用同一装配体中不同文档中的零件。
如果需要在大量零件之间共享通用几何图元参考，请使用派生的零件或在关联环境中的特征来维护其他 Part Studio 中几何图元之间的关系，从而使各个 Part Studio 的尺寸更小。

若要了解有关在一个 Part Studio 中创建多个零件的更多信息，您可以参阅下面的自定进度课程：多零件 Part Studio（需要 Onshape 帐户）。

在 Part Studio、工程图或装配体选项卡中，使用 S 键可访问快捷栏。

草图工具快捷栏的示例。在帐户首选项中自定义快捷栏。

您可以自定义 Onshape 工具栏（在 Part Studio、装配体和 Feature Studio 中 - Part Studio 中的工具栏如下所示）：

• 将光标悬停在工具栏中的任意位置并右键单击，然后选择“自定义工具栏…”。



  这样将激活编辑工具栏的功能：



• 工具在工具栏内的工具集中亮显，您可以将这些工具集拖放到工具栏上的新位置：



• 通过将工具图标拖动到新建工具集箱（在开始拖动图标时显示）来创建新的工具集：



• Drag and drop an individual tool out of the toolbar to the Tools box to remove it from the toolbar (you can always drag and drop it back onto the toolbar). Shown below during the drag operation:



  拖动完成后：



• 单击“保存”以保存更改，单击“取消”以关闭而不保存，或单击“重置为默认值”以撤消对该类型工具栏（Part Studio、装配体或 Feature Studio）的所有更改并将工具栏还原到 Onshape 原始顺序和内容。

当工具是组的一部分时，您必须移动整个组。整个组被移除后，如果需要，您可以选择单个工具移回工具栏。要重整整个组，请选择“重置为默认值”，这将重置整个工具栏。

右键单击 Part Studio 选项卡以访问环境菜单：

• 删除 - 删除 Part Studio（或任何选项卡），即使其处于活动状态。不能删除剩下的最后一个选项卡。
• 在新浏览器选项卡中打开 - 在新浏览器选项卡中打开此 Part Studio
• 重命名 - 重命名此 Part Studio
• 属性 - 显示零件和 Part Studio 的属性（元数据）。呈灰色的属性由您的公司管理员设置，不可编辑。您编辑的属性将在整个公司范围内设置。详情请参见“属性（元数据）”。
• 显示代码 - 打开一个显示 FeatureScript 的面板。
• 复制 - 创建此 Part Studio 的即时副本。副本直接粘贴到原来的 Part Studio 中。副本与原来的 Part Studio 没有关联。
• 复制到剪贴板 - 将 Part Studio 复制到剪贴板，以便将其粘贴到其他文档中。打开其他 Onshape 文档，单击 （插入新元素）并选择“粘贴选项卡”，将复制的选项卡粘贴到其他文档中。
• 更新链接文档 - 允许您更新到链接文档的指定版本（如适用）。
• 选择作为文档缩略图 - 在“文档”页面上选择此 Part Studio 的图像作为默认文档缩略图。
• 创建 Part Studio x 的工程图 - 自动创建整个 Part Studio（仅实体/零件）的工程图。这样将在文档中创建一个新的工程图选项卡。
• 移至文档 - 将 Part Studio 移至新文档或现有的文档，在此操作过程中创建新文档。如果任何零件用在原始文档的任何选项卡中，则会在两个文档之间创建一个链接，该链接在特征列表中使用以下图标来表示： 表示存在一个链接， 表示提供了文档的一个新版本。要更新到较新的版本，请单击图标以打开参考管理器。
• 导出 - 以多种格式导出 Part Studio 中的零件，可以选择下载到何处或放在一个单独的 Onshape 选项卡中。
• 发布 - 为此 Part Studio 创建发布软件包。
• 发布所有配置 - 对于能够创建发布套件的用户，此命令将打开“发布候选”对话框，其中所有配置都预先加载到发布套件中。此选项仅适用于具有单个清单输入的配置。如果有多个清单输入，或者使用复选框或配置变量输入，则命令选项不可用。对话框打开后（单击环境菜单中的“发布”命令后），您可以随时将配置添加到发布套件中。
• 创建任务 - 创建可分配给其他用户（或当前用户）的任务，此任务可参考零件并具有截止日期。被指定完成此任务的用户会收到该任务的通知。您可以从任何 Onshape Part Studio、“装配体”和“工程图”选项卡创建任务，也可以从“选项卡管理器”，通过列表中的某个选项卡的环境菜单创建任务。

在 Part Studio 中时，可以通过零件的环境菜单访问特定零件的特性。右键单击零件清单中的零件名称，然后选择“特性”即可开启“特性”对话框：

根据需求编辑特性。使用零件名称旁边的“发布”图标来创建发布（如果您有权这样做）。使用左下角的“撤消/重做”按钮撤消或重做对话框中的编辑操作。

使用全部重置按钮清除选定的一个或多个零件的所有可编辑零件属性（当在顶层选择 Part Studio 时，“全部重置”按钮不起作用）。“全部重置”功能所做的比它初看起来要多：如工具提示所示（悬停光标时），它还会重置您在对话框中看不到的一些属性（外观、材料和镶嵌质量），并且与仅手动清空输入框不同，它还会完全清除所有手动应用的值。这样会使由自定义特征（如果有）计算的值（通常被那些手动应用的值覆盖）生效。

如果您已配置属性，则全部重置不会对这些属性产生任何影响。

下面是“属性”对话框中的默认输入框。如果您在帐户管理中设置了配置的属性，那么可能会存在此处未框起的额外输入框：

• 零件清单名称 - 显示零件清单中不可编辑的零件名称。如果此名称下方的“名称”输入框发生了更改，此名称会自动更新。

• 名称 - 可编辑的零件名称。

• 说明 - 零件的解释或注释。

• 类别 - 将零件划分成一个或多个标准或自定义类别。默认情况下，将零件归入 Onshape 零件类别。只能在 Professional 或 Enterprise 帐户中编辑类别。

• 零件编号 - 零件的唯一标识编号。零件编号是手动输入的，或者在发布管理过程中自动应用。有关更多信息，请参见设置修订和零件编号首选项。

• 修订 - 零件修订的唯一字母数字标识。修订是手动输入的，或者在发布管理过程中自动应用。有关更多信息，请参见设置修订和零件编号首选项。

• 状态 - 与发布管理相关的零件状态。状态可以是“进行中”（默认设置）、“待决中”、“已拒绝”或“已发布”。此输入框只能在版本中编辑，且只有在关闭了发布管理时才能编辑。

• 供应商 - 如果有与零件关联的供应商，请输入供应商名称。

• 项目 - 如果有与零件关联的项目，请输入项目名称。

• 产品线 - 如果有与零件关联的产品线，请输入产品线名称。

• 材料 - 只读输入框。如果材料与所选零件相关联，则会显示在此输入框中。如果未分配任何材料，会显示未分配。请参见为零件指定材料以获取更多信息。

• 标题 1/2/3 - 零件的额外描述性输入框。一个使用示例是在工程图中，如果“说明”属性未在工程图中适当地换行，就会使用这些输入框。这些标题对应于默认工程图模板的标题栏中的三行。

• 非修订管理 - 选中后，零件不受版本管理；它不在发布管理流程中。

• 从所有物料清单中排除 - 选中后，零件将全局地从所有物料清单中排除。

• 测量单位 - 选择零件的测量单位。默认设置为“英寸”。

• 质量 - 显示零件的质量。在显示质量或随后可编辑质量之前，必须将材料应用于零件。

若要调整对话框大小，请从左/右或向上/向下拖动边缘。

默认情况下，新创建的文档包含一个空的 Part Studio 和装配体。Part Studio 用于定义零件，它有一个特征列表（参数化历史记录）。一个特征列表决定了多个零件的形状。使用草图工具可创建 2D 几何图元，使用特征工具可根据这些草图创建 3D 模型（或零件）- 全部在 Part Studio 中操作。

在 Part Studio 中，沿着屏幕的顶部是导航栏。导航栏中包含许多工具，所含工具根据设备的屏幕宽度或方向不同而异。

由于屏幕宽度而不适合放在导航栏的任何工具都会在文档信息面板中找到。

返回到“文档”页面

要关闭文档并返回“文档”页面，请轻按左上角的箭头。

版本

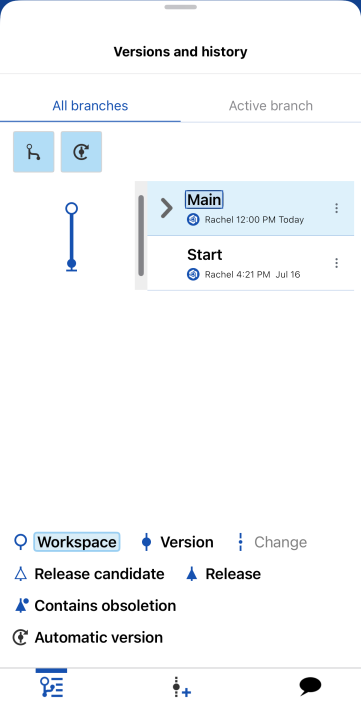

要创建不变版本和分支版本以创建新的工作区，请轻按左上角的“版本”图标。

有关更多信息，请参见版本管理器。

历史记录

要查看文档历史记录中的每个更改点并还原到该历史记录中的任一点：

1. 轻按左上角的图标。

   在较小的屏幕上，访问文档信息面板，然后从中选择历史记录：

2. 轻按“更多”图标。

3. 选择历史记录。

有关更多信息，请参见历史记录 。

评论

要与协作者沟通，请轻按右上角的“评论”图标。

在较小的屏幕上，访问文档信息面板，然后从中选择评论：

1. 轻按“更多”图标。

2. 选择评论。

有关更多信息，请参见评论。

协作者

要查看您正在与谁协作并访问跟随模式，请轻按右上角的“协作者”图标。

有关更多信息，请参见协作和跟随模式。

仅当您正在与某人实时协作时，才会出现“协作者”图标。

帮助

要访问“帮助”及“视频”、“反馈”和“关于”等其他资源，请轻按右上角的图标。

在较小的屏幕上，访问文档信息面板，然后选择“帮助”：

1. 轻按“更多”图标。

2. 选择帮助。

选择以下几项之一：

• 帮助 - 查看您正在使用的设备适用的文档。
• 视频 - 打开文档的视频页面。
• 反馈 - 询问问题、记录错误或记录改进。
• 关于 - 查看您正在运行的 Onshape 版本。

文档信息面板

访问文档信息面板，在此面板中，您可以访问不适合放在导航栏的任何工具（上方所列）以及下方所列的一些其他工具。

要访问文档信息面板，请轻按右上角的“更多”图标。

此时将打开文档信息面板。在此处，从以下几项中选择：

• 属性 - 查看文档属性。
• 复制 - 创建所在工作区的副本。
• 单位 - 查看并设置文档的默认测量单位（例如长度、角度和质量单位）。
• 文档名称 - 轻按右上角的编辑图标以编辑文档名称。
• 文档说明 - 轻按“添加说明”以添加或编辑文档说明。
• 共享 - 轻按“共享”图标以与个人、团队、公司或 Onshape 技术支持人员共享文档。您也可以将文档设置为“私有”或“公开”。

草图工具

轻按“新建草图”工具图标可选择平面并开始绘制新草图。

在草图打开的情况下，轻按“新建草图”工具图标可查看所有草图工具。

有关更多信息，请参见草图工具。

特征工具

轻按“特征工具”图标可查看所有特征工具。

有关更多信息，请参见特征工具。

测量和质量属性

轻按测量工具可测量任何选定的图元。

有关更多信息，请参见测量工具。

轻按“质量属性”工具可查看选定零件的属性。

有关更多信息，请参见质量属性。

特征列表

• 轻按“特征”列表控制柄可打开“特征”列表。
• 轻触并水平或竖直拖动可调整特征列表的大小。

有关更多信息，请参见特征列表。

旋转锁定

轻按“3D 旋转锁定”按钮可锁定图形区域旋转功能。这在尝试拖动图元时特别有用。

有关更多信息，请参见 3D 旋转锁定。

视图立方体

轻按“视图立方体”可访问视图列表以从中选择。

有关更多信息，请参见视图立方体。

平面和原点

• 默认情况下，每个 Part Studio 有三个平面（上、前和右平面）和一个原点要在绘制草图或创建特征时用作参照点。
• 您可以按照自己的意愿创建任意多个平面。
• 您可以通过特征列表隐藏视图中的默认平面和原点，但是不能将其删除。
• 您可以隐藏所有平面和零件。

选项卡

当您创打开一个文档时，最近打开的选项卡会处于活动状态。

轻按向上的人字形（向上箭头）可打开“创建选项卡”菜单。

• 轻按选项卡可将其激活。切换选项卡时，会提交所有打开的特征。
• 向左或向右轻扫可水平滚动浏览列表。
• 按装配体或 Part Studio 筛选选项卡。
• 按名称搜索 Part Studio 或装配体。
• 创建、重命名、复制和删除 Part Studio 或装配体。对于文档可以包含多少个 Part Studio 或装配体没有限制。



复制操作会在文档中添加一个 Part Studio 副本。
如果 Part Studio 或装配体是文档中的唯一一个选项卡，则不能将其删除。
文档必须至少包含一个 Part Studio 或装配体（至少一个选项卡）。

整理选项卡

在选项卡栏中利用文件夹组织选项卡。使用省略号菜单创建文件夹：

1. 打开菜单后，轻按“选择”。
   1. 这样将选择要包含在文件夹中的当前选项卡，并在其他选项卡上放置复选标记，以便您可以选择它们。
2. 选择要包含在文件夹中的其他任何选项卡。
3. 轻按 图标。
4. 为文件夹提供一个名称。
5. 轻按“创建文件夹”。
6. 系统将创建文件夹（其中包含选定的选项卡），并显示和打开该文件夹，以便您可以看到内容：



当某个文件夹处于活动状态时，选项卡栏仅显示该文件夹中的选项卡，其他所有选项卡由“所有选项卡”图标来表示：

选择“所有选项卡”图标（从左边数第二个图标，如上图中所示）可再次显示所有选项卡。

使用任意文件夹的环境菜单可对该文件夹执行操作，包括：

• 重命名 - 编辑文件夹名称。
• 选择 - 选择一个文件夹，然后再创建一个要将该文件夹放入的文件夹。
• 拆开 - 删除文件夹并将选项卡放回原始位置。

默认情况下，新创建的文档包含一个空的 Part Studio 和装配体。Part Studio 用于定义零件，它有一个特征列表（参数化历史记录）。一个特征列表决定了多个零件的形状。使用草图工具可创建 2D 几何图元，使用特征工具可根据这些草图创建 3D 模型（或零件）- 全部在 Part Studio 中操作。

在 Part Studio 中，沿着屏幕的顶部是导航栏。导航栏中包含许多工具，所含工具根据设备的屏幕宽度或方向不同而异。

由于屏幕宽度而不适合放在导航栏的任何工具都会在文档信息面板中找到。

返回到“文档”页面

要关闭文档并返回“文档”页面，请轻按左上角的箭头。

版本

要创建不变版本和分支版本以创建新的工作区，请轻按左上角的“版本”图标。

有关更多信息，请参见版本管理器。

历史记录

要查看文档历史记录中的每个更改点并还原到该历史记录中的任一点：

1. 轻按“更多”图标以访问文档信息面板。
2. 轻按历史记录。

有关更多信息，请参见历史记录 。

评论

要与协作者沟通，请轻按右上角的“评论”图标。

有关更多信息，请参见评论。

协作者

要查看您正在与谁协作，请轻按右上角的“协作者”图标。

有关更多信息，请参见协作。

仅当您正在与某人实时协作时，才会出现“协作者”图标。

帮助

要访问“帮助”及“视频”、“反馈”和“关于”等其他资源，请轻按右上角的图标。

选择以下几项之一：

• 帮助 - 查看您正在使用的设备适用的文档。
• 视频 - 打开文档的视频页面。
• 反馈 - 询问问题、记录错误或记录改进。
• 关于 - 查看您正在运行的 Onshape 版本。

文档信息面板

访问文档信息面板，在此面板中，您可以访问不适合放在导航栏的任何工具（上方所列）以及下方所列的一些其他工具。

要访问文档信息面板，请轻按右上角的“更多”图标。

此时将打开文档信息面板。在此处，从以下几项中选择：

• 属性 - 查看文档属性。
• 复制 - 创建所在工作区的副本。
• 单位 - 查看并设置文档的默认测量单位（例如长度、角度和质量单位）。
• 文档名称 - 轻按右上角的铅笔图标以编辑文档名称。
• 文档说明 - 轻按铅笔图标以添加或编辑文档说明。
• 共享 - 轻按“共享”图标以与个人、团队、公司或 Onshape 技术支持人员共享文档。您也可以将文档设置为“私有”或“公开”。

草图工具

轻按“新建草图”工具图标可选择平面并开始绘制新草图。

在草图打开的情况下，轻按“新建草图”工具图标可查看所有草图工具。

特征工具

轻按“特征工具”图标可查看所有特征工具。

有关更多信息，请参见特征工具。

测量和质量属性

轻按测量工具可测量任何选定的图元。

有关更多信息，请参见测量工具。

轻按“质量属性”工具可查看选定零件的属性。

有关更多信息，请参见质量属性。

特征列表

• 轻按“特征”列表控制柄可打开“特征”列表。
• 轻触并水平或竖直拖动可调整特征列表的大小。

有关更多信息，请参见特征列表。

旋转锁定

轻按“3D 旋转锁定”按钮可锁定图形区域旋转功能。这在尝试拖动图元时特别有用。

有关更多信息，请参见 3D 旋转锁定。

视图立方体

轻按“视图立方体”可访问视图列表以从中选择。

有关更多信息，请参见视图立方体。

平面和原点

• 默认情况下，每个 Part Studio 有三个平面（上、前和右平面）和一个原点要在绘制草图或创建特征时用作参照点。
• 您可以按照自己的意愿创建任意多个平面。
• 您可以通过特征列表隐藏视图中的默认平面和原点，但是不能将其删除。

选项卡

当您创打开一个文档时，最近打开的选项卡会处于活动状态。

轻按向上的人字形（向上箭头）可打开“创建选项卡”菜单。

• 轻按选项卡可将其激活。切换选项卡时，会提交所有打开的特征。
• 向左或向右轻扫可水平滚动浏览列表。
• 按装配体或 Part Studio 筛选选项卡。
• 按名称搜索 Part Studio 或装配体。
• 创建、重命名、复制和删除 Part Studio 或装配体。对于文档可以包含多少个 Part Studio 或装配体没有限制。



复制操作会在文档中添加一个 Part Studio 副本。
如果 Part Studio 或装配体是文档中的唯一一个选项卡，则不能将其删除。
文档必须至少包含一个 Part Studio 或装配体（至少一个选项卡）。
