뷰

단축키: p

기존 보기를 투영하여(접어) 새 보기를 생성합니다. 기본적으로 라벨과 축척은 꺼져 있습니다. 축척을 보려면 보기를 두 번 클릭합니다. 도면의 상단 왼쪽에 축척 대화상자가 열립니다. 기본적으로 투상도 도구는 도면이 생성되고 첫 번째 뷰를 배치한 후에 활성화됩니다. 또한 투상도 도구는 사용 후에도 아이콘을 클릭해서 끄기 전까지는 활성 상태가 유지됩니다.

1. 기존 보기를 클릭하여 선택합니다.
2. 가능한 투상도를 보려면 원래 보기에서 다른 방향으로 커서를 드래그합니다.
3. 클릭해서 새로운 뷰를 배치하거나, Shift+클릭해서 상위 뷰의 절단과 함께 새로운 뷰를 배치합니다.
4. 뷰를 두 번 클릭해서도 뷰 속성 대화상자를 열 수 있습니다.

보조 투상도, 즉 (보통 경사진 모서리로부터) 상위 항목 보기에서 선택한 모서리로부터 90도 접어 넣은 직교 보기를 생성합니다. 또는 보조 투상도 방향을 지정할 기준이 되는 스케치 선이나 중심선을 만들 수도 있습니다.

1. 을(를) 클릭합니다.

2. 선택적으로 뷰의 라벨 제공

라벨은 자동으로 적용되며(변경 가능), 기본적으로 I, O, Q, S, X, Z를 빼고 A부터 Y까지 진행됩니다.

3. 보조 투상도 유형을 선택합니다.
   • 선형 모서리에 직교하는 보조 투상도를 제작하려면 수직을 클릭합니다.



   • 스케치 선 또는 중심선을 기준으로 방향이 지정된 보조 투상도를 제작하려면 인라인을 클릭합니다.



4. 보조 투상도의 방향 설정 기준이 되는 모서리 또는 선을 선택합니다. 이 모서리 또는 선이 대화상자의 선택 필드에 추가됩니다.
5. 또는 뒤집기 아이콘 을 클릭하여 보조 투상도를 뒤집습니다.
6. 기본적으로 뷰 참조 표시기가 나타납니다. 숨기려면 뷰 참조 표시기 보이기의 선택을 취소하십시오.
7. 커서를 보조 투상도의 위치로 드래그하고 클릭해서 뷰를 배치합니다. 뷰가 배치되고 대화상자가 닫힙니다.



8. 기본적으로 축척은 꺼져 있습니다. 축척을 보려면, 뷰를 두 번 클릭하여 뷰 속성 대화상자를 열고, 하단의 축척 라벨을 선택합니다.

   축척 입력은 N:N 또는 N/N 형식으로 되어 있습니다. 사용자 입력 값의 경우 두 번째 자리 또는 분모가 언제나 1로 설정되며, 축척 라벨을 두 번 클릭하여 그 값을 편집할 수 있습니다. 기본값으로 보조 투상도의 축척은 언제나 상위 항목으로 설정됩니다(상위 항목 보기와 동일한 축척).

보조 투상도를 선택해도 상위 뷰에서 모서리가 강조 표시됩니다.

선을 드래그하여 짧게 줄이려면, 클릭하여 뷰 참조 표시기를 선택하고 화살표의 '팔꿈치' 부분에서 스냅 점을 사용하십시오.

가운데 스냅 점을 사용하여 선택한 모서리와 보조 투상도 가운데 사이에서 뷰 참조 표시기를 이동합니다.

뷰 참조 표시기를 선택하고 마우스 오른쪽 버튼을 클릭하면 다음의 옵션이 포함된 컨텍스트 메뉴가 열립니다.

• 보조 투상도 편집 - 보조 투상도 대화상자를 엽니다.

• 방향 뒤집기 - 보조 투상도를 뒤집습니다.

• 선택 취소 - 모든 시트 선택을 취소합니다.

• 화면 맞춤 - 시트를 뷰에 맞게 확대합니다.

• 삭제 - 보조 투상도를 삭제합니다.

자르는 면의 선(들)을 배치하고 방향 및 라벨을 지정하여, 기존 뷰(단면도 포함)의 단면도, 조그 단면도 또는 부분 단면도를 생성합니다. 기본 설정으로, 라벨은 켜져 있고, 축척은 꺼져 있습니다. 축척을 보려면, 보기를 두 번 클릭합니다. 보기 속성 대화상자가 도면의 맨 위 왼쪽에서 열립니다.

1. 을(를) 클릭합니다.
2. 대화상자에서 수직, 수평 또는 각도를 선택합니다.



3. 또는 뷰에 대한 라벨을 제공합니다(위의 예시 이미지에서 B).

   라벨은 자동으로 적용되며(변경 가능), 기본적으로 I, O, Q, S, X, Z를 빼고 A부터 Y까지 진행됩니다.

4. 다음 옵션 중에서 선택합니다.
   • 절단 형상만 표시 - 절단 형상만 표시됩니다.
   • 절단 각도(각도만) - 숫자로 정밀 각도를 입력합니다. 또한 반대 방향아이콘 을 사용하여 한 쪽에서 다른 쪽으로 각도 방향을 뒤집을 수 있습니다



   • 단면 깊이 - 다음 중에서 단면의 깊이를 제어합니다.
     • 요소까지 - 다른 요소를 사용하여 깊이를 설정합니다(그런 다음, 도면에서 요소를 선택).



     • 단방향 - 깊이 측정값을 지정합니다.



   • 잘라내기에서 제외(어셈블리 뷰만 해당) - 잘라내기에 포함하지 않을 파트를 선택합니다.

     1. 단면 절단 선을 배치합니다.

     2. 대화상자에서 잘라내기에서 제외를 선택합니다.

     3. 도면에서 제외할 추가 파트를 클릭합니다.

5. 보기를 생성할 파트 위로 커서를 이동합니다. 마우스를 가져가면 스냅 포인트가 표시됩니다.



6. When the dotted section cutting line is in the desired place, or the snap point is visible, click once to place the line. For angular section views, click a second snap point to set the angle.
7. 원하는 경우, 추가 스냅 포인트를 선택하여 조그 단면도를 생성합니다(각진 조그 뷰의 경우 최대 4개 점 선택).



8. 새 단면도를 드래그하여 절단선으로부터 치우고 클릭해서 배치합니다.



   수직 단면도(위)



   각이 진 단면도(위)



   수평 단면도(위)

   클릭해서 배치하기 전에 단면도를 한 변에서 다른 변으로 드래그하면 단면의 변이 대칭됩니다.



   선을 드래그하여 짧게 줄이려면, 클릭하여 단면 선을 선택하고 화살표의 '팔꿈치' 부분에서 스냅 점을 사용하십시오.


   파트 내부에서 단면 선의 길이를 조정하여 부분 단면도를 생성합니다.



9. 뷰를 두 번 클릭하여 뷰 속성 대화상자를 엽니다.

단면도를 선택하면 상위 뷰에서 절단선이 강조 표시됩니다.

축척 입력은 N:N 또는 N/N 형식으로 되어 있습니다. 사용자 입력 값의 경우 두 번째 자리 또는 분모가 언제나 1로 설정되며, 축척 라벨을 두 번 클릭하여 그 값을 편집할 수 있습니다. 기본값으로 단면도의 축척은 언제나 상위 항목으로 설정됩니다(상위 항목 보기와 동일한 축척).

배치된 후, 스냅 포인트를 클릭하고 도면 뷰의 다른 위치로 드래그해서 조그 단면도를 조정할 수 있습니다. 조그 단면도는 각각 조정됩니다.

뷰 컨텍스트 메뉴에서 해치 편집을 선택하거나 도면의 속성 대화상자를 열고 뷰 탭으로 이동해서 해치 마크를 편집할 수 있습니다.

단면도의 단면도 생성

단면도를 사용하여 단면도로부터 단면도를 생성할 수 있습니다.

1. 을(를) 클릭합니다.
2. 대화상자에서 수직, 수평 또는 각도를 선택합니다.
3. 또는 뷰의 라벨을 제공하십시오.

4. 단면 형상(이미 생성된 단면도)에서 잘라내려면 단면에서 잘라내기를 선택하십시오.



   기본 형상에서 뷰를 만들려면 단면에서 잘라내기를 선택하지 않은 상태로 두십시오.

5. 뷰를 생성하려면 체크마크를 클릭하고, 작업을 취소하려면 x를 클릭하십시오.

단면도 구분을 포함한 뷰에서 단면도 만들기

단면도 구분이 적용된 뷰에서 단면도를 생성할 수 있습니다. 그러나 새로운 단면 절단이 단면도가 구분된 형상이 아닌, 기본 형상에서 만들어집니다.

갈라서 보기에서 단면도 작성하기

단면이 기울어진 경우에도 수평 또는 수직 단면도에 갈라서 보기를 추가할 수 있습니다. 마찬가지로, 절단면이 있는 뷰에 수평 또는 수직 단면도를 추가할 수 있습니다. 한 뷰에서 분리 위치를 변경하면 모든 관련 뷰에서도 분리 위치가 변경됩니다.

분리가 있는 뷰에서는 각도 단면도를 생성할 수 없고, 각도 단면 절단선이 있는 뷰에서는 분리를 생성할 수 없습니다.

단면 선 이동

단면 선이 배치되었고 스냅 포인트에 배치된 경우, 새 배치로 이동할 수 있습니다.

1. 선 선택:



2. 스냅 포인트를 클릭하여 새 위치로 드래그합니다.



3. 단면 선을 클릭하여 배치합니다.
4. 해당하는 보기가 변경됩니다.



단면 선을 조정하여 절단을 연결 지점(파란색 점)보다 더 짧게 만들려면:

1. 단면 선 또는 반대쪽을 선택하고 화살표의 '팔꿈치' 지점에서 스냅 포인트를 사용하여 연결 지점 아래로(또는 위로) 선을 드래그합니다.



2. 해당하는 단면도가 변경됩니다.



단면 선 대칭 이동

단면 선을 배치한 후 좌우대칭시키려면:

1. 단면 선을 선택합니다.
2. 마우스 오른쪽 버튼으로 클릭하고 방향 뒤집기를 선택합니다.



단면 선 라벨에 의해 변이 변경되고 그에 따라 보기가 재생성됩니다.

단면 선 편집

Onshape에서 단면 선을 편집하려면:

1. 단면 선(조그 단면 선)을 클릭합니다.
2. 마우스 오른쪽 버튼을 클릭하고 컨텍스트 메뉴에서 단면 편집을 선택합니다.
3. 단면도 대화상자가 나타나면 기본 설정을 편집하고, 상단 오른쪽 모서리에 있는 체크마크를 클릭해서 편집 내용을 적용합니다. 편집 내용을 적용하지 않고 취소하려면 상단 오른쪽 모서리에서 빨간색 x를 클릭합니다.

세그먼트 추가 또는 제거

1. 단면 선(조그 단면 선)을 선택합니다.
2. 마우스 오른쪽 버튼을 클릭하고 컨텍스트 메뉴에서 단면 편집을 선택합니다.
3. 세그먼트를 추가하려면:
   1. 스냅 점을 선택하고, 보기에서 원하는 위치로 드래그하십시오.
   2. 원하는 위치에서 새 스냅 점 위에 마우스를 올려 놓습니다. 클릭하여 거기에 선 세그먼트를 위치시킵니다.
4. 세그먼트를 제거하려면,
   1. 제거하고자 하는 세그먼트의 스냅 점 위에 마우스를 올려 놓습니다. 스냅 점 주위에 오렌지색 상자가 나타납니다.
   2. 오렌지색 상자가 있는 스냅 점을 클릭합니다. 스냅 점이 사라집니다.
5. 보기에서 먼 곳을 아무데나 클릭하여 작업을 종료합니다.
6. 보기가 단면 선의 변경 내용을 반영하여 업데이트됩니다.

뷰의 일부가 뷰 평면과 평행하지 않은 평면으로 잘라내고, 일부가 뷰 평면에서 회전하는 방식으로 단면도를 생성합니다. 이 뷰 유형은 일부는 대칭이지만 완전 대칭은 아닌 원통형 파트에서 가장 흔히 사용됩니다.

1. 을(를) 클릭합니다.



2. 뷰의 라벨을 지정합니다.

3. 중심 필드의 경우, 단면 절단선의 중심을 클릭합니다.

4. 뷰 평면 위치 필드의 경우, 뷰를 투사할 위치에서부터 점을 클릭합니다.

5. 회전 면 위치 필드에 대해 회전된 뷰에서 점을 클릭해서 뷰의 나머지와 정렬합니다.

6. 또는 잘라낸 형상만 표를 선택해서 이 뷰에 대해 잘라낸 형상만 있는 뷰를 표시하고 배경 형상을 표시하지 않을 수 있습니다.



   위, 모든 형상을 보여주는 예.



   위, 잘라낸 형상만 보여주는 동일 예.

7. 또는 잘라내기에서 제외(어셈블리 뷰만 해당)를 선택하여 잘라내기에 포함하지 않을 파트를 선택합니다.

   1. 단면 절단 선을 배치합니다.

   2. 대화상자에서 잘라내기에서 제외를 선택합니다.

   3. 도면에서 제외할 추가 파트를 클릭합니다.

8. 뷰를 배치할 도면을 클릭합니다. 드래그해서 뷰를 배치할 때 원래 뷰의 한쪽에서 다른쪽으로 이동하면 뷰 평면 화살표가 대칭됩니다.

뷰를 편집하려면 해당 뷰를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택해서 편집을 위한 대화상자를 엽니다. 도면이 업데이트되고 댕글링 요소가 나타날 경우, 뷰 편집이 필요할 수 있습니다. 댕글링 요소는 대화상자에서 빨간색 마킹으로 나타납니다.

단면 또는 정렬된 단면도에서 정렬된 단면을 잘라낼 경우, 단면에서 잘라내기가 기본적으로 선택됩니다.

스플라인 도구를 사용해 닫힌 프로파일을 정의함으로써 도면에서 모델의 일부를 절단해서 단면도 구분을 생성합니다.

1. 을(를) 클릭합니다.



2. 스플라인 도구를 사용하여 뷰에 대한 닫힌 프로파일을 정의합니다.

   스플라인 점 도구를 사용하여 스플라인을 편집할 점을 추가하십시오.

3. 지정된 깊이까지 단방향 또는 요소까지 위로 등 마침 조건을 선택하십시오(다른 뷰에서 점 또는 모서리를 선택).
4. 또는 오프셋을 선택하여 절단 오프셋의 기준이 되는 거리를 지정합니다.

5. 또는 잘라내기에서 제외(어셈블리 뷰만 해당)를 선택하여 잘라내기에 포함하지 않을 파트를 선택합니다.

   1. 단면 절단 선을 배치합니다.

   2. 대화상자에서 잘라내기에서 제외를 선택합니다.

   3. 도면에서 제외할 추가 파트를 클릭합니다.

6. 을(를) 클릭합니다.

또는 뷰를 두 번 클릭해서 뷰 속성 대화상자를 열 수 있습니다. 마우스 오른쪽 버튼을 클릭하고 단면 편집을 선택해서 대화상자를 다시 열고, 뷰의 사양을 편집합니다(또는 단면 제거를 선택해 도면에서 단면도 구분을 삭제).

단면도 구분 전의 뷰가 적용되고(왼쪽), 단면도 구분 후의 뷰가 생성됩니다(오른쪽).

깊이 점(위의 설명대로 마침 조건에 의해 정의됨)은 모델과 연관이 있다는 점을 유념하십시오. 따라서 깊이 점의 변경으로 인해 모델이 수정되면 단면도 구분에 대한 스플라인 및 깊이 점이 도면 업데이트 내용으로 업데이트됩니다. 그러나 일부 경우, 업데이트로 인해 오류가 발생할 수 있습니다. 스플라인 구분은 빨간색으로 표시됩니다. 문제가 발생하면 깊이 점을 다시 정의하여 문제를 해결하십시오.

보다 자세히 확인할 수 있도록 상세 보기를 사용하여 기존 보기의 넓이를 선택해 확대할 수 있습니다.

1. 을 클릭하여 상세도 대화상자를 엽니다.



2. 닫힌 영역을 만들려면 원, 직사각형, 스플라인 또는 다각형 도구를 선택합니다.
3. 뷰 스케일 필드에서 뷰의 스케일을 선택합니다.
4. 원하는 경우 뷰 라벨 필드에서 라벨을 조정합니다.

5. 프로파일 스타일 필드에서 옵션을 선택합니다.

   • 인라인 - 소스 뷰에 라벨이 표시됩니다.
   • 커넥티드 - 상세도가 소스에 파선으로 연결됩니다. (이 옵션을 선택하면 라벨이 나타나지 않는다는 점에 유의하십시오.)
   • 리더 - 라벨이 선과 화살표로 소스에 연결됩니다.



   왼쪽: 라벨 A가 줄에 표시됩니다. 가운데: 라벨 B가 숨겨지고 상세도가 소스에 파선으로 연결됩니다. 오른쪽: 라벨 C가 선과 화살표로 소스에 연결되어 있습니다.

6. By default, the detail view is outlined with a circle, rectangle, spline, or polygon to match the outline on the source view. To remove the outline from the Detail view, deselect the Show detail view profile checkbox.



   왼쪽: 상세 뷰 프로파일 표시 옵션을 선택하면 상세 뷰와 소스 뷰가 모두 원으로 표시됩니다. 오른쪽: 상세 뷰 프로파일 표시 옵션을 선택하지 않은 경우 상세 뷰의 윤곽이 표시되지 않습니다.

7. 추가 뷰 테두리 없이 상세도 형상을 표시하려면, 테두리를 형상에 맞춰 자르기 옵션을 선택합니다.



   원본 전면 뷰(왼쪽), 형상에 대한 클립 테두리가 비활성화된 디테일 A(가운데), 형상에 대한 클립 테두리가 활성화된 디테일 B(오른쪽).

8. 이제 확대하려는 영역을 선택합니다.

   • 원 도구를 사용해 닫힌 영역을 만들려면 (기존의 뷰에서) 확대려는 영역의 대략적인 중심을 클릭합니다. 드래그하고 다시 클릭해서 영역의 원주를 정의합니다.



   • 스플라인 또는 다각형 도구를 사용하려면 클릭하여 첫 번째 점을 배치하고 마우스를 움직여 다시 클릭한 다음 원하는 닫힌 영역을 만들 때까지 반복합니다.

   • 기존의 닫힌 영역을 선택하려면 먼저 Esc 키를 누른 다음 영역을 클릭합니다.

9. 상세 보기를 배치하려면 다시 드래그해서 클릭합니다.



뷰 속성 대화상자를 통해 상세도의 축척과 라벨을 편집할 수 있습니다. 상세도를 선택하면 상위 뷰에서 상세도 원이 강조 표시됩니다.

상세 뷰 크기 조정

상세 뷰의 크기를 조정하려면:

1. 뷰 위로 마우스를 가져가 강조 표시를 활성화합니다.



2. 화살표 사이의 그립 점 선택
3. 뷰를 더 작게 또는 더 크게 조정하려면 안팎으로 드래그합니다.

상세 뷰 이동

상세 뷰를 재배치하려면:

1. 뷰 위로 마우스를 가져가 강조 표시를 활성화합니다.



2. 뷰 원의 중심에서 그립 점을 선택합니다.
3. 새 위치로 드래그합니다.

상세 이름 이동

상세 이름을 재배치하려면:

1. 상세 뷰 원을 마우스 오른쪽 버튼으로 클릭하여 컨텍스트 메뉴를 불러옵니다.



2. 지시선 추가를 선택합니다.



3. 지시선 및 상세 이름을 원하는 길이와 위치로 드래그합니다.

갈라서 보기를 사용하여 일정 부분으로 잘라내어 기존 뷰를 축소할 수 있습니다.

1. 을(를) 클릭합니다.



2. 수평 또는 수직 파단을 지정합니다.
3. 파단선의 유형과 간격 거리를 지정합니다.
   1. 지그재그
   2. 작은 지그재그
   3. 곡선
   4. 직선

4. 뷰 안을 클릭항 두 개의 파단선을 배치합니다(간격이 발생하는 위치를 나타냄).

두 번 클릭해서 뷰 속성 대화상자를 열 수 있습니다.

분리를 삭제하려면 해당 항목을 클릭해서 선택하고 삭제를 누르십시오.

단면도에서 갈라서 보기

단면이 기울어진 경우에도 수평 또는 수직 단면도에 갈라서 보기를 추가할 수 있습니다. 마찬가지로, 절단면이 있는 뷰에 수평 또는 수직 단면도를 추가할 수 있습니다. 한 뷰에서 분리 위치를 변경하면 모든 관련 뷰에서도 분리 위치가 변경됩니다.

분리가 있는 뷰에서는 각도 단면도를 생성할 수 없고, 각도 단면 절단선이 있는 뷰에서는 분리를 생성할 수 없습니다.

뷰를 자르려면 유지하려는 영역 주위에 원, 스플라인 또는 다각형을 스케치합니다.

1. 을(를) 클릭합니다.



2. 스케치 모양을 선택한 다음 유지하려는 영역 주위에 모양을 그립니다.
   • 원: 한 번 클릭하여 원의 중심을 배치한 다음 다시 클릭하여 원주의 모서리를 배치합니다.



   • 스플라인: 클릭하여 스플라인 점을 배치합니다. 두 번 클릭하여 스플라인을 닫습니다.
     • 스플라인 점을 추가하려면 스플라인 드롭다운을 클릭하고스플라인 점 추가를 선택합니다.



   • 다각형: 클릭하여 다각형 모서리를 배치합니다. 더블 클릭하면 폴리곤이 닫힙니다.



3. Click .

원본 뷰(왼쪽), 자르기 경계를 정의하는 스플라인(가운데), 결과적인 뷰 자르기(오른쪽).

• 뷰를 마우스 오른쪽 버튼으로 클릭하고크롭 편집을 선택하여 대화상자를 다시 열고 사양을 편집합니다.
• 뷰를 마우스 오른쪽 버튼으로 클릭하고자르기 제거를 선택하여 도면에서 자르기 뷰를 삭제합니다.

금속 판재 플랫 패턴 뷰는 삽입 대화상자에서만 삽입할 수 있습니다. 이 대화상자에서 삽입한 후에는 시트에 배치할 수 있습니다.

플랫 패턴은 도면에 다음과 같이 표시됩니다.

• 위아래 굽힘선의 굽힘선 기본선 두께 및 색상:



  위의 그림에서 모든 벤드 선의 값은 0.50mm이고, 위쪽 벤드 선에는 빨간색이 지정되었습니다.

• 금속 판재가 절단되는 곳의 외곽선을 그립니다.

• 금속 판재의 상단 및 하단 표면에 외곽선을 그립니다.



  플랫 패턴으로 표시되는 외곽선을 그립니다.

• 금속 판재 센터마크 그리기

• 금속 판재 상단 및 하단 표면에 큰 지름의 카운터보어 및 카운터싱크 홀이 있습니다.

도면의 플랫 패턴 뷰 속성을 조정할 수 있는 방법은 플랫 패턴 뷰를 참조하십시오.

자세한 내용은 금속 판재 테이블과 플랫 뷰 및형태 항목을 참조하십시오.

1. 뷰를 마우스 오른쪽 버튼으로 클릭하여 컨텍스트 메뉴를 열고 선 스타일 조정 명령을 선택합니다.

2. 뷰에서 각 모서리를 클릭하여 지정된 스타일 변경 내용을 적용합니다. 이러한 선택은 모서리 아래의 대화상자에 나타납니다.

3. 대화상자에서 사양에 맞게 다음을 조정합니다.

   • 선 스타일 - 드롭다운에서 선 스타일을 선택합니다.

   • 대시(파선일 경우) - 대시 선의 간격을 사용자 지정합니다.

   • 두께(지정된 단위)

   • 컬러 - 컬러 블록을 클릭하고 컬러 대화상자에서 그에 따라 조정합니다.



4. 을 사용하여 대화상자를 닫습니다.

기본적으로 현재 뷰 위치에서 보이지 않는 뷰의 선(숨은 선)은 숨겨집니다.

숨은 선의 표시 유형을 토글하려면 뷰를 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 표시/숨기기 > 숨은 선 표시 또는 숨은 선 숨기기를 선택합니다.

결과로 나타나는 뷰:

기본적으로 금속 판재 플랫 패턴 보기의 굽힘 선이 표시됩니다.

굽힘 선 표시 유형을 토글하려면 뷰를 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 표시/숨기기 > 벤드 선 표시 또는 벤드 선 숨기기를 선택합니다.

결과로 나타나는 뷰:

뷰에서 원형 형상(홀, 원통, 구)에 추가된 자동 중심선을 표시하거나 숨깁니다. 중심선 도면 도구를 사용해 추가된 중심선은 숨겨지지 않습니다.

뷰를 선택하고 마우스 오른쪽 버튼으로 클릭한 다음, 컨텍스트 메뉴에서 표시/숨기기 > 중심선 숨기기(또는 중심선 표시)를 선택합니다.

왼쪽에 표시되고(기본값), 오른쪽에 숨겨진 자동 중심선.

접선 모서리는 곡선과 선형 모서리 사이에 형성된 모서리입니다. 에를 들어, 필렛이나 완만한 모서리가 있습니다.

접선의 시각적 처리를 선택하려면 뷰를 선택하고 마우스 오른쪽 버튼으로 클릭한 다음, 접선 모서리를 선택하고 다음의 3개 모드 중에서 선택합니다.

• 숨김 - 접선 모서리가 도면에서 시각적으로 제거됩니다.
• 솔리드 - 접선 모서리가 실선으로 표시됩니다. 이 항목이 기본값입니다.
• 팬텀 - 접선 모서리가 파선으로 표시됩니다.

3가지 접선 모서리 옵션(왼쪽에서 오른쪽): 솔리드(기본값), 팬텀, 숨김.

기본적으로 파트의 음영 처리된 보기는 표시되지 않습니다.

표시 유형을 토글하려면 뷰를 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 표시/숨기기 > 음영 뷰 보이기 또는 음영 뷰 숨기기를 선택합니다.

상위 뷰가 음영 처리된 경우, 상세도 역시 음영 처리됩니다. 상위 요소와 별개로, 또는 하위 요소와 독립적으로 상위 뷰만 음영을 변경할 수 있습니다(뷰를 마우스 오른쪽 버튼으로 클릭).

파트에 데칼을 적용하면 음영처리된 뷰가 표시될 때만 표시됩니다.

기본적으로 나사산 홀을 나타내는 선이 표시됩니다.

나사산의 표시 유형을 토글하려면 뷰를 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 표시/숨기기 > 나사산 표시 또는 숨기기를 선택합니다.

스케치 표시는 판금 전개도의 도면 뷰에서 플랫 패턴 스케치를 쉽게 보여 줍니다.

파트 뷰에서 이 명령을 사용하면 Part Studio 내에서 선택한 스케치를 표시하거나 숨길 수 있습니다. 뷰를 선택한 다음 마우스 오른쪽 버튼을 클릭하고 표시/숨기기 > 스케치 표시/숨기기를 선택합니다. 스케치 표시/숨기기 대화상자가 열리면 메뉴에서 스케치를 선택합니다. 여러 개의 스케치를 선택할 수 있습니다. 이 대화상자에는 파트가 모델링된 Part Studio의 모든 스케치가 표시됩니다. 각 뷰에 대해 동일한 도면 스케치를 선택하면 각 뷰의 관점에서 스케치가 표시됩니다.

스케치를 숨기려면 스케치 표시/숨기기 대화상자를 다시 열고 스케치를 클릭하여 선택을 해제합니다.

어셈블리 뷰에서 이 명령은 어셈블리에서 선택한 스케치의 표시 여부를 전환합니다(스케치는 먼저 어셈블리에 삽입되어야 합니다). 기본적으로 어셈블리 스케치는 숨겨져 있습니다.

스케치 표시 유형을 토글하려면 뷰를 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 표시/숨기기 > 스케치 표시 또는 스케치 숨기기를 선택합니다.

표시될 때, 어셈블리에 삽입된 모든 스케치가 도면에 나타납니다.

스케치 점이 있는 스케치를 도면에 삽입하면 스케치 점이 기본적으로 표시됩니다.

스케치 점의 표시 유형을 토글하려면 뷰를 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 표시/숨기기 > 스케치 점 표시 또는 스케치 점 숨기기를 선택합니다.

도면에서 스케치 점의 모양과 크기를 사용자 지정하려면 도면 속성 패널의 보조선 형상 탭을 사용합니다.

도면의 모서리를 표시하거나 숨깁니다. 이 기능은 모든 도면 뷰에서 사용할 수 있습니다.

뷰를 선택하고 마우스 오른쪽 버튼을 클릭한 다음, 컨텍스트 메뉴에서 표시/숨기기 > 모서리 표시/숨기기를 선택합니다(아래 첫 번째 이미지). 모서리 표시/숨기기 대화상자가 열립니다(아래 두 번째 이미지).

뷰에서 숨기려는 모서리를 선택합니다. 선택한 모서리는 더 두꺼워지고 회색으로 표시되어 숨김 처리되었음을 나타냅니다. 숨은 선 또한 회색으로 표시되어 어떤 모서리를 표시할지 쉽게 구분할 수 있습니다. 만약 실수로 모서리를 선택했다면, 다시 한 번 클릭하면 검은색으로 바뀌어 계속 표시됩니다. 대화상자에서 초록색 확인 표시를 클릭합니다. 숨김으로 표시된 모서리는 화면에서 사라집니다.

숨은 모서리를 표시하려면 이 과정을 반대로 진행합니다. 뷰를 선택하고 마우스 오른쪽 버튼을 클릭한 다음, 컨텍스트 메뉴에서 표시/숨기기 > 모서리 표시/숨기기를 선택하고 표시하려는 숨겨진(회색) 모서리를 선택합니다. 그런 다음 대화상자에서 초록색 확인 표시를 클릭합니다.

어셈블리 도면 뷰에서 결함 있는 파트를 표시하거나 숨길 수 있습니다. 결함 있는 파트는 기본적으로 파트 도면에는 표시되지만 어셈블리 도면에는 숨겨져 있습니다. 결함 있는 파트를 표시하면 성능에 영향을 줄 수 있습니다.

결함 있는 파트의 표시 유형을 토글하려면, 뷰를 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 표시/숨기기 > 결함 있는 파트 표시 또는 결함 있는 파트 숨기기를 선택합니다.

홀 피처가 있는 파트가 있는 뷰를 도면에 삽입할 때, 뷰가 홀이 삽입된 면에 수직이면 해당 중심표식이 자동으로 표시됩니다. 마찬가지로 홀 피처가 패턴화(원형 또는 선형) 되거나대칭복사된 경우, 자동 중심표식이 표시됩니다. 원형 또는 선형 패턴의 홀인 경우, 중심표식 사이의 연결선도 표시됩니다.

자동 센터마크 표시 유형을 토글하려면 뷰를 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 표시/숨기기 > 자동 중심표식 표시 또는 자동 중심표식 숨기기를 선택합니다.

중심표식에 대한 자세한 내용은 중심표식을 참조하십시오.

단면도에서 스케치를 삽입하려면:

1. 단면도에서 마우스 오른쪽 버튼을 클릭하고 표시/숨기기 > 스케치 표시/숨기기(아래 첫 번째 이미지)를 선택하여 스케치 표시/숨기기 대화상자(아래 두 번째 이미지)를 엽니다.



2. 여기서 삽입할 스케치(들)을 클릭합니다.

3. 스케치(들)을 단면도에 삽입하려면 대화상자의 오른쪽 상단 코너에 있는 체크마크를 클릭합니다.

단면도에서 스케치를 제거하려면:

1. 단면도에서 마우스 오른쪽 버튼을 클릭하고 컨텍스트 메뉴에서 표시/숨기기 > 스케치 표시/숨기기를 선택합니다.

2. 제거하려는 스케치(들)을 클릭합니다(더 이상 파란색으로 강조 표시되지 않음).
3. 스케치(들) 제거를 완료하려면 대화상자의 오른쪽 상단 코너에 있는 체크마크를 클릭합니다.

단면도에서 마우스 오른쪽 버튼을 클릭하고 컨텍스트 메뉴에서 표시/숨기기 > 오프셋 절단선 표시 또는 오프셋 절단선 숨기기를 선택하여 오프셋 절단선의 표시 유형을 토글할 수 있습니다.

단면도에서, 금속 판재의 평면도에 대한 벤드 노트 표시 유형을 토글하려면 뷰를 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 표시/숨기기 > 벤드 노트 표시 또는 벤드 노트 숨기기를 선택합니다.

파트 교차점은 가상의 모서리(파트가 교차하는 지점에 그려지는 곡선)입니다. 기본적으로 이러한 교차점은 보이지 않습니다.

파트 교차점을 숨기면 성능이 향상될 수 있습니다.

파트가 20개 이상인 어셈블리 뷰에서 파트 간 간섭이 발생하거나 교차하는 모서리/면의 일부가 뷰에서 숨김(또는 보임)으로 잘못 인식되어 뷰가 정확하게 표시되지 않는 경우, '파트 교차점 표시' 옵션을 켜거나 끕니다.

파트 교차점 표시 유형을 토글하려면 뷰를 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 표시/숨기기 > 파트 교차점 표시 또는 파트 교차점 숨기기를 선택합니다.

가상 모서리(파트가 교차하는 부분에 그려진 곡선)의 표시를 전환하는 기능 이외에 이 명령은 교차점이 포함되어 특정 보기 방향에서 부분적으로 가려지기 때문에 보기에서 완전히 생략된 파트의 가시성을 복원합니다.

기본적으로 도면에 뷰를 삽입하면 파트가 항상 표시됩니다.

표시 유형을 토글하려면 뷰를 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 표시/숨기기 > 파트 표시/숨기기를 선택합니다.

대화상자가 열립니다. '숨겨진 파트' 필드에 초점을 맞춘 상태에서 뷰에서 숨길 파트를 선택합니다. 확인 표시()를 클릭하여 확인하고 대화상자를 닫습니다. 예를 들면 다음과 같습니다.

기본적으로 스케치 구속 조건은 뷰에서 숨겨져 있습니다.

구속 조건의 표시 유형을 토글하려면 뷰를 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 표시/숨기기 > 구속 조건 표시 또는 구속 조건 숨기기를 선택합니다.

숨겨진 구속 조건(왼쪽)과 표시된 구속 조건(오른쪽).

뷰를 선택한 다음, 마우스 오른쪽 버튼을 클릭하고 표시 상태 위로 마우스를 가져가 뷰에 대해 사용 가능한 표시 상태 목록을 나타냅니다. 모든 상위 뷰에 대해 기본값은 '모두 표시'입니다. 모든 하위 뷰는 기본적으로 '상위 항목 따르기' 표시 상태로 설정됩니다. 단면 및 상세 뷰는 '상위 항목 따르기' 표시 상태만 갖습니다.

도면을 생성한 후 표시 상태를 작성한 경우, 해당 표시 상태를 이용할 도면을 업데이트하십시오. 어셈블리에서 표시 상태를 삭제한 경우, 도면 업데이트 시 오류 메시지가 표시됩니다.

표시 상태를 해결하지 못했습니다.

삭제된 표시 상태를 사용한 모든 뷰는 비어 있으나, 도면에는 그대로 유지됩니다. 삭제된 표시 상태의 이름은 더 이상 컨텍스트 메뉴에 나타나지 않습니다.

뷰를 선택한 다음, 마우스 오른쪽 버튼을 클릭하고 분해/위치 위로 마우스를 가져가면 뷰에 대해 사용 가능한 분해 또는 위치 상태 목록이 표시됩니다. 이 중 하나를 선택합니다.

도면을 생성한 후 분해도를 작성한 경우, 분해를 이용할 도면을 업데이트하십시오. 어셈블리에서 분해도를 삭제한 경우, 도면 업데이트 시 오류 메시지가 표시됩니다.

분해도를 처리하지 못했습니다.

분해 단계 간에 분해 트리에서 롤백 바를 이동해소 도면 뷰에 영향을 주지 않습니다. 도면 뷰에는 분해 뷰의 모든 분해 단계가 반영됩니다.

도면에서 독립적으로 배치하기 위해 다른 보기에서 파생된 보기의 자동화 정렬의 연결을 끊으려면 하위 뷰를 선택하고 마우스 오른쪽 버튼을 클릭한 다음, 상위 항목을 포함한 정렬 숨기기를 선택합니다.

정렬을 제외하고 보고 있을 때는, 보기의 하위 항목에 대한 정렬을 깨지 않습니다. 보기가 하위 항목인 경우(또는 정렬이 없는 경우), 보기를 회전할 수 없게 됩니다.

단면도, 자르기 또는 보조 투상도를 선택하고 마우스 오른쪽 버튼을 클릭한 다음 단면도 편집, 자르기 편집 또는 보조 투상도 편집을 선택합니다. 단면도 및 자르기 뷰의 경우 열리는 대화상자를 사용하여 스플라인/원/다각형을 편집할 수 있습니다. 스플라인 점을 추가하거나, 모양을 새 크기나 위치로 드래그하거나, 기타 사양을 변경합니다. 보조 뷰의 경우 대화상자를 사용하여 레이블을 지정하거나, 원래 뷰 모서리를 변경하거나, 뷰를 반전하거나, 뷰 평면 가시성을 켜거나 끕니다.

단면도 또는 단면도 구분을 선택하고 마우스 오른쪽 버튼을 클릭해서 해치 편집을 선택합니다. 해치 편집 대화상자가 열립니다. 도면의 해치 영역을 클릭하면 대화상자에 해치 유형(ANSI, ISO 또는 일반), 패턴, 축척, 각도, 색상을 조정할 수 있는 일련의 옵션이 열립니다.

단면 또는 뷰 자르기를 선택하고, 마우스 오른쪽 버튼으로 클릭한 다음, 단면 제거(또는 자르기 제거)를 선택하여 단면도 구분 또는 뷰 자르기를 제거하고, 참조를 위한 스플라인을 남겨 둡니다. 스플라인을 제거하려면 클릭해서 강조 표시한 다음, 삭제를 누르거나 마우스 오른쪽 버튼으로 클릭해서 삭제를 선택하십시오.

뷰 속성을 참조하십시오.

선택한 뷰의 방향을 변경합니다. 뷰를 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 뷰 방향을 선택합니다. 현재 뷰 방향이 메뉴에서 회색으로 표시됩니다.

• 맨 위
• 왼쪽
• 오른쪽
• 정면
• 후면
• 맨 아래
• 등각 투상

이러한 명령은 뷰 속성 대화상자를 통해서도 사용할 수 있습니다.

두 개의 선택된 뷰를 뷰 중심에 따라 수직 또는 수평으로 정렬합니다.

1. 뷰를 마우스 오른쪽 버튼으로 클릭하거나 뷰를 선택한 다음 마우스 오른쪽 버튼을 클릭하여 컨텍스트 메뉴를 활성화합니다.

2. 뷰 정렬 옵션 위에 마우스를 올려놓은 다음 수직 또는 수평을 선택합니다.

   커서가 선택 항목 커서로 변경됩니다.

3. 뷰를 정렬할 다른 뷰를 선택합니다.

뷰가 정렬되고 선택 항목 모드가 종료됩니다.

회전된 뷰의 경우, 선택한 직선 모서리에 따라 가로로 또는 세로로 회전할 수 있습니다. 해당 명령은 뷰 컨텍스트 메뉴에서 찾을 수 있습니다.

1. 뷰를 선택합니다.
2. 마우스 오른쪽 버튼으로 클릭하여 컨텍스트 메뉴를 활성화합니다.
3. 세로로 뷰 회전 또는 가로로 뷰 회전을 선택합니다.

   커서가 선택 커서로 바뀝니다.

4. 뷰를 회전시킬 때 사용할 직선 모서리를 선택합니다.

뷰가 회전되고 명령 모드가 종료됩니다.

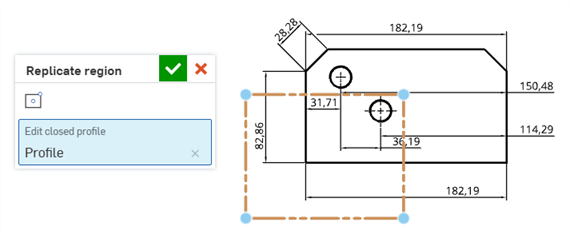

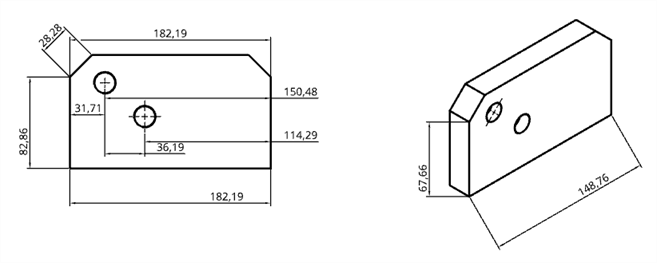

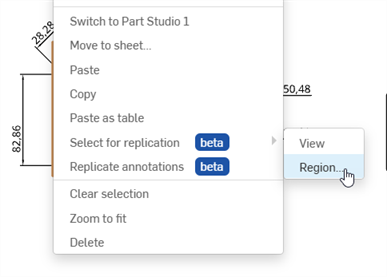

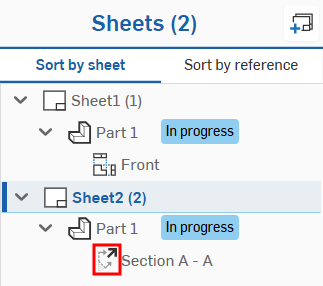

노트 그룹화를 참조하십시오.

.
