Disponible en: dibujo

Barra de herramientas de operaciones de elementos con iconos de vistas resaltados

Cuando crea un dibujo a partir de una pieza, curva, superficie o subensamblaje, puede crearlo sin vistas, por defecto, o con 4 vistas estándar: superior, frontal, derecha e isométrica. Normalmente, la proyección de las vistas depende de la norma elegida: proyección de primer ángulo para la norma ISO y proyección de tercer ángulo para la norma ANSI; también puede utilizar una plantilla personalizada y seleccionar la proyección, o cambiar la proyección después de crear el dibujo.

Por ejemplo, un dibujo ANSI estándar puede tener el siguiente aspecto:

ejemplo de un dibujo ANSI estándar

Todas las vistas de una pieza, curva o superficie de un dibujo proceden de la misma versión de la pieza. Al crear una vista (dibujo, proyectado, auxiliar, sección), la versión de pieza utilizada es la misma que para todas las vistas existentes.

Las vistas se colocan en chapas y pueden tener relaciones con otras vistas.

Consulte las siguientes páginas para obtener información sobre cada vista:

Coloque una vista del modelo (pieza, superficie, ensamblaje, boceto, curva, pieza compuesta o patrón de chapa metálica plana) en la hoja activa; utilice el cuadro de diálogo para seleccionar la pieza, el boceto o el patrón de chapa metálica plana deseados, incluidas la versión y la orientación. De forma predeterminada, la etiqueta y la escala están desactivadas. Para ver la escala, haga doble clic en la vista: se abre el cuadro de diálogo Propiedades de vista en la parte superior izquierda del dibujo.

  1. Haga clic en Insertar vista en la barra de herramientas:

    2. Comando Insertar vista de la barra de herramientas

  2. Haga clic en el botón Insertar Ícono de Insertar pieza o ensamblaje del cuadro de diálogo (que se muestra en la imagen de la izquierda a continuación) para abrir el cuadro de diálogo Seleccionar una pieza o ensamblaje (que se muestra en la imagen de la derecha, a continuación). Busque piezas, superficies, ensamblajes, curvas o bocetos (o versiones de estos) en Part Studios y Ensamblajes de los documentos actuales (u otros):

    1. Seleccione para insertar desde el entorno de trabajo actual (en Part Studios o Ensamblajes en este documento):

      Paso 2b para utilizar la operación Insertar vistas

      Por defecto, el filtro seleccionado es Piezas, pero también puede buscar todo un Part Studio, ensamblajes, superficies, bocetos, curvas, piezas compuestas y chapas aplanadas. Estos íconos de filtro solo aparecen cuando el Part Studio o el ensamblaje seleccionados contienen estos tipos de entidades:

      Paso 2b para utilizar la operación Insertar vistas

    2. O bien, haga clic en Otros documentos para utilizar los filtros conocidos para buscar y, a continuación, seleccionar una versión de otro documento:

      Paso tres para utilizar la operación Insertar vistas

    3. Una vez seleccionado un documento, si tiene versiones, haga clic en para abrir el gráfico de versión y seleccionar la versión o el entorno de trabajo desde el que desea seleccionar una pieza o un ensamblaje:

      Paso cuatro para utilizar la operación Insertar vistas

      También puede seleccionar ver solo los artículos Icono Lanzado publicados y crear una versión.

  3. Una vez que haya seleccionado un Part Studio o un Ensamblaje, seleccione una vista mediante el cuadro de diálogo Insertar vista:

    Captura de pantalla del cuadro de diálogo Insertar vista con un Part Studio seleccionadoCaptura de pantalla del cuadro de diálogo Insertar vista con un ensamblaje seleccionado

    En la captura de pantalla de la izquierda, se muestra el cuadro de diálogo Insertar vista para un Part Studio; en la de la derecha, el cuadro de diálogo para un Ensamblaje

    Para Part Studios y Ensamblajes:

    • Seleccione la orientación de la vista: superior, izquierda, derecha, frontal (predeterminada), posterior, inferior o isométrica. También puede seleccionar vistas con nombre existentes (con y sin planos de sección), si procede.

    • Seleccione el menú desplegable Escala de la vista para seleccionar una escala específica para la vista.

    • Seleccione la simplificación de vista: ninguna, absoluta, proporción al estudio, proporción por pieza o automática (predeterminada). Esto simplifica la geometría que se muestra en el dibujo al establecer un umbral por debajo del cual se ocultan las funciones. Esta configuración solo afecta a las vistas recién insertadas. Consulte Insertar vistas predeterminadas para obtener más información.

    • Si lo desea, seleccione la casilla de verificación situada junto a Mostrar apariencias de boceto para ver las apariencias del Part Studio o Ensamblaje desde el que las está insertando.

    Captura de pantalla del cuadro de diálogo Insertar vista

    Para Ensamblajes, si están disponibles:

    • Seleccione la orientación de la vista: superior, izquierda, derecha, frontal (predeterminada), posterior, inferior o isométrica. También puede seleccionar vistas con nombre existentes (con y sin planos de sección), si procede.

    • Seleccione una vista explosionada o una posición con nombre usando el menú desplegable Explotar/Posición.

    • Seleccione un estado de visualización mediante el menú desplegable Estado de visualización.

    4. Si una vista con nombre, una vista explosionada, una posición con nombre o un estado de visualización están activos al crear una pestaña Dibujo por primera vez, los campos del diálogo Insertar vista se rellenan previamente con esa vista y esa posición o ese estado.

  4. Una vez seleccionada la entidad deseada, haga clic en el dibujo para colocar la vista. Aparecerá una vista previa al colocar la vista.

Eliminación de vistas

  1. Seleccione la vista que desea eliminar utilizando cualquier método de selección.
  2. Presione la tecla Eliminar o haga clic con el botón derecho para activar el menú contextual y seleccione Eliminar.

Cómo mover una vista

  1. Seleccione la vista.
  2. Arrastre hasta la posición deseada.

Cómo mover una vista hacia otra hoja

Puede mover cualquier vista a otra hoja existente del dibujo de tres maneras: usando el comando Mover a la hoja del menú contextual, seleccionando una hoja nueva en el menú desplegable Hoja del cuadro de diálogo Propiedades de vista o arrastrando la vista a otra hoja del panel Hojas.

Cuando una vista se mueve hacia otra hoja, todas las entidades relacionadas (etiquetas, cotas, etc.) se mueven con ella.
Si se mueve una vista auxiliar, la vista principal no se mueve.
Si se mueve una vista principal, la vista auxiliar no se mueve.

Moving a linked view to another sheet

If a view is linked to another view, for example a Section view is created from a Front view, and one of these views is moved to another sheet, the view displays an arrow at the top right corner of the view icon in the Sheets panel, to indicate it is linked to a view in an external sheet:

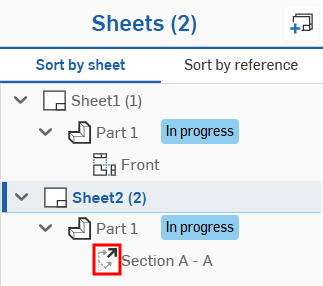

Linked view moved to another sheet

The Section view in Sheet 2 is linked to the Front view in Sheet 1.

Note the following:

  • Updating a reference for a linked view also updates all views to which it is linked.

  • Currently, it is not possible to unlink a view. It must first be deleted, and then a new view added into the sheet in question.

Cómo copiar una vista

Copie y pegue vistas de una ubicación a otra en la misma hoja, de una hoja a otra en el mismo dibujo o de una hoja de un dibujo a una hoja de otro dibujo en la misma área de trabajo. No puede copiar y pegar vistas de un área de trabajo a otra, por ejemplo, de un documento a otro.

Para copiar cualquier vista, haga lo siguiente:

  1. Haga clic en la vista para seleccionarla.

  2. Haga clic con el botón derecho y seleccione Copiar (Ctrl + C) en el menú contextual.

  3. Con el cursor sobre la nueva ubicación, haga clic con el botón derecho y seleccione Pegar (Ctrl + V) para colocar la vista copiada.

También puede mantener presionada la tecla Alt y, a continuación, seleccionar y arrastrar la vista que desea copiar para copiar una vista.

Seleccione una vista, haga clic con el botón derecho y seleccione Propiedades de vista. O bien, puede hacer doble clic en una vista para abrir el cuadro de diálogo Propiedades de vista:

Cuadro de diálogo Ver propiedades

Puede seleccionar un estado de visualización (cuando esté disponible) y las vistas se actualizarán en consecuencia.

Cuando se seleccionan varias vistas con valores diferentes para sus propiedades, los campos apropiados del cuadro de diálogo muestran varios valores, como se muestra a continuación:

Cuadro de diálogo Propiedades de vista con múltiples vistas seleccionadas

Para las vistas Detalle y Sección, hay opciones adicionales de etiqueta de vista, que se explican a continuación.

En el caso de las vistas proyectadas creadas a partir de vistas Sección, existe una opción adicional para trabajar con cortes, que se explica a continuación.

  • Documento: se especifica el nombre del documento en el que se encuentra la pieza o el ensamblaje.
  • Área de trabajo o Versión: es el nombre del área de trabajo en caso de que la pieza o el ensamblaje provengan del documento actual. Es el nombre de versión en caso de que la pieza o el ensamblaje se encuentren en un documento diferente (cuando se mueven Part Studios o Ensamblajes a otro documento, ese documento creará una versión de forma automática).
  • Tipo: se especifica si el dibujo es de una pieza o de un ensamblaje.
  • Referencia: es el nombre de la pieza o del ensamblaje del dibujo, que cuenta con un vínculo para abrir el documento de referencia y la pestañas Part Studio o Ensamblaje.
  • Orientación de la vista: para cambiar la vista de una perspectiva a otra, seleccione en el menú desplegable: arriba, izquierda, derecha, frente, atrás, abajo, isométrica o con nombre.

    • Si se insertó una vista con nombre y, a continuación, se eliminó del área de trabajo, aparecerá atenuada en la lista del menú contextual. Puede seleccionar una orientación de vista diferente o dejar la vista actual tal cual está.

  • Escala: esta opción se utiliza para establecer la escala del dibujo. La entrada tiene un formato N:N o N/N. Para los valores de entrada del usuario, el segundo dígito o denominador siempre se establece en 1, y puede hacer doble clic en la etiqueta de escala para editarla. Por defecto, la escala de una vista proyectada siempre se establece en función de la entidad primaria (es decir, la misma escala que la vista de la entidad primaria).
  • Ángulo de giro: utilícelo para girar el ángulo de vista (en las unidades predeterminadas). La flecha invierte la dirección del ángulo. Todas las vistas, cuando se crean, tienen un ángulo de giro de 0 grados. Solo puede cambiar este valor si la vista no tiene ningún elemento principal (no es un «elemento secundario»), no es un elemento principal (no tiene «elementos secundarios») o si se suprime la alineación con un elemento principal.

    Los valores válidos oscilan entre 0 y 360 grados.

    Las vistas que se pueden girar también pueden vistas alineadas vertical u horizontalmente a lo largo de un arista recta seleccionada.

  • Aristas tangentes: seleccione el tratamiento visual de las aristas tangentes en la vista:
    • Ocultas: Las aristas tangentes se eliminan visualmente del dibujo:

    • Sólido: Las aristas tangentes se muestran mediante líneas sólidas:

      Arista tangente sólida

    • Fantasma: las aristas tangentes se muestran mediante líneas partidas:

      Arista tangente oculta

  • Ver modo de representación: seleccione el tipo de modo de representación que desee: Mejor calidad o Mejor rendimiento. Las vistas de dibujos tienen un valor predeterminado como Mejor rendimiento. Si, en algunos casos, algunos bordes no se muestran correctamente, debe cambiar el modo de representación a Mejor calidad. El parámetro del modo de representación se aplica tanto a las vistas de dibujo dentro de Onshape como a las vistas de dibujos exportados.
  • Simplificación de vistas: esta operación permite a los usuarios simplificar la geometría mostrada en el dibujo estableciendo un umbral por debajo del cual se ocultarán las operaciones.

    • Automático: es la opción redeterminada. Busca los mejores ajustes de configuración de simplificación de vista en función de la geometría de la pieza y utiliza automáticamente esos ajustes para mostrar la pieza o el Ensamblaje.

    • Absoluto: Introduzca un número en las unidades de longitud del dibujo para indicar que cualquier entidad menor que el valor se simplificará dentro de la vista. Si las partes enteras son más pequeñas que el valor umbral, esas partes faltarán en la vista. Esto es útil para eliminar los detalles excesivos que no son necesarios para el dibujo (por ejemplo, una gran cantidad de operaciones o componentes muy pequeños).

    • Relación a estudio: Introduzca un porcentaje del tamaño del Part Studio o Ensamblaje por debajo del cual la función se simplificará dentro de la vista. Si las partes enteras son más pequeñas que el valor umbral, esas partes faltarán en la vista. Esto es útil para eliminar los detalles excesivos que no son necesarios para el dibujo (por ejemplo, una gran cantidad de características o componentes muy pequeños).

    • Relación a la parte: Introduzca un porcentaje del tamaño de la pieza por debajo del cual la entidad se simplificará dentro de la vista. Este parámetro tiene como objetivo preservar las partes en una vista, simplificando al mismo tiempo el detalle dentro de esas partes. Esto resulta útil si tiene la intención de asegurarse de que todas las piezas están presentes para facilitar las acciones detalladas, como colocar llamadas.

    Todas las vistas secundarias recibirán la configuración de simplificación de vista de su vista principal, pero cualquier vista secundaria se puede cambiar de forma independiente más adelante sin afectar al resto de la configuración de vista en la dependencia principal/secundaria.

  • Hoja: es el nombre de la hoja actual que se muestra; utilice el menú desplegable para trasladar la vista a otra hoja.
  • Nombre: es el nombre de la vista en el formato <perspectiva de la vista>-<nombre de la pieza>. Cambiar el nombre de la vista no altera la perspectiva de la vista ni el nombre de la pieza.

    Con una sola vista seleccionada en la lista Hoja/Vistas, puede utilizar Mayús+N para abrir el cuadro de diálogo Cambiar nombre.

  • Ver etiqueta: todas las vistas (Proyectada, Auxiliar, Sección y Detalles) permiten colocar una etiqueta de vista debajo de la vista del dibujo. Las etiquetas de vista se aplican automáticamente cuando se agrega una vista Detalles o Sección. Para aplicar etiquetas de vista a las vistas Proyectada y Auxiliar, abra su cuadro de diálogo Propiedades, active Ver etiqueta y proporcione un nombre para la etiqueta.

    En el caso de las vistas Detalles y Sección, si lo desea, puede especificar un prefijo y un sufijo personalizados para la etiqueta, lo que crea una etiqueta multilínea. Si cambia la letra, también se cambia la letra de la vista a la que se hace referencia (la principal de la vista Detalles o la línea de corte de una vista Sección, por ejemplo).

    Ver etiqueta

  • Etiqueta de escala: seleccione esta opción para mostrar la etiqueta de escala debajo de la vista.
  • Mostrar apariencias del boceto: active esta opción para mostrar las apariencias del boceto del Part Studio o del ensamblaje en el dibujo.
  • Mover a la hoja: se abre un cuadro de diálogo con un menú desplegable en el que se enumeran todas las hojas disponibles. Seleccione una hoja a la que trasladar la vista que está seleccionada.
  • Tabla de referencia LDM: seleccione el ensamblaje al que debe hacer referencia la tabla LDM.
  • Referencia de la tabla de lista de cortes: seleccione la tabla de lista de cortes a la que se debe hacer referencia.
  • Aplicar corte de sección de vista principal: al crear una vista proyectada a partir de una vista Sección, active esta opción para crear la vista proyectada con los cortes de la vista principal.

También puede abrir el Part Studio o el ensamblaje del que proviene la vista y especificar una escala, un ángulo de giro y una etiqueta de escala.

Seleccione Escala principal para vincular la escala de la vista a la escala principal o Escala de hoja para vincular la escala de la vista a la escala de hoja.

Notas

  • La vista gira alrededor del centro del rectángulo de vista, que cambia de tamaño según sea necesario. Para las vistas Detalles, la vista gira alrededor del centro del círculo que rodea la vista Detalles, la geometría visible permanece igual y el círculo permanece del mismo tamaño.
  • Cuando el ángulo de giro no es 0 grados, las propiedades de vista para volver a conectar la alineación están desactivadas. Del mismo modo, los comandos para volver a conectar la alineación con el padre también están deshabilitados. Debe cambiar el ángulo de giro a 0 grados antes de que la vista pueda volver a conectarse con el padre.
  • Todas las cotas se ajustan cuando cambia un ángulo de giro. Las cotas lineales verticales y horizontales permanecen verticales y horizontales. Las cotas lineales alineadas y giradas permanecen alineadas y giradas a su geometría de vista.
  • La escala de vista y la ubicación de la etiqueta cambian para centrarse debajo del nuevo rectángulo de vista o círculo de vista de detalle.
  • Utilice Suprimir alineación con la principal para eliminar la alineación de la vista con su principal. Si no hay dependencias, es decir, si la vista no tiene elementos secundarios, puede utilizar el campo Ángulo de giro una vez que se rompa la alineación. Sin embargo, si hay otros problemas que bloquean la rotación de la vista (es decir, si tiene elementos secundarios), entonces la vista no se puede rotar. Tenga en cuenta que si una vista tiene elementos secundarios, no se puede rotar incluso si se suprime la alineación.
  • Copie una etiqueta de vista mediante Ctrl+C para copiar la etiqueta y aplicar las propiedades predeterminadas de Notas (desde el panel Propiedad). Utilice Alt+drag para copiar una etiqueta de vista manteniendo las propiedades de etiqueta de vista.

Haga clic con el botón secundario para abrir un menú contextual en cualquier vista y acceder a una lista de opciones de comando para esa vista. Estas opciones de comando se enumeran a continuación. Tenga en cuenta que no todos los comandos enumerados aquí están disponibles para cada tipo de vista.

  1. Haga clic con el botón derecho en la vista para abrir el menú contextual y seleccione el comando Ajustar estilo de línea.

  2. Haga clic en cada borde de la vista para aplicar los cambios de estilo especificados; estas selecciones aparecen en el cuadro de diálogo bajo Bordes.

  3. En el cuadro de diálogo, ajuste lo siguiente según sus especificaciones:

    • Estilo de línea: seleccione un estilo de línea en el menú desplegable.

    • Guiones (si es una línea discontinua): personalice el espaciado de los guiones de la línea.

    • Espesor (en unidades especificadas)

    • Color: haga clic en el bloque de color y ajústelo según corresponda en el cuadro de diálogo del color.

  4. Cierre el cuadro de diálogo con Ícono de marca de verificación de aceptación.

De manera predeterminada, las líneas de una vista que no están visibles en la posición de vista actual (líneas ocultas) están ocultas.

Para cambiar su visibilidad, haga clic con el botón derecho en la vista y seleccione Mostrar/ocultar > Mostrar líneas ocultas u Ocultar líneas ocultas en el menú contextual:

ejemplo de la selección de vista y de Mostrar líneas ocultas en el menú contextual

La vista que resulta es la siguiente:

ejemplo del resultado de seleccionar la vista y mostrar las líneas ocultas desde el menú contextual

De manera predeterminada, las líneas de plegado de una vista de patrón de chapa metálica desarrollada están visibles.

Para cambiar su visibilidad, haga clic con el botón derecho en la vista y seleccione Mostrar/ocultar > Mostrar líneas ocultas u Ocultar líneas ocultas en el menú contextual:

ejemplo de líneas de pliegue visibles

La vista que resulta es la siguiente:

ejemplo de líneas de pliegue ocultas

Muestra u oculta las líneas centrales automáticas que se agregan a la geometría circular (orificios, cilindros y esferas) de la vista. Las líneas centrales añadidas con las herramientas de dibujo de línea central no se ocultan.

Seleccione la vista, haga clic con el botón derecho y, a continuación, seleccione Mostrar/ocultar Ocultar líneas centrales (o Mostrar líneas centrales) en el menú contextual:

Ejemplo de líneas centrales que se muestran y líneas centrales ocultas

Las líneas centrales automáticas se muestran a la izquierda (por defecto) y se ocultan a la derecha.

Las aristas tangentes son aristas que se forman entre una curva y una arista lineal; por ejemplo, a partir de redondeos o aristas lisas.

Para seleccionar el tratamiento visual de las líneas tangentes, seleccione la vista, haga clic con el botón derecho y seleccione Aristas tangentes y, a continuación, seleccione entre los tres modos siguientes:

  • Oculto: las aristas tangentes se eliminan a nivel visual del dibujo.
  • Sólido: las aristas tangentes se muestran mediante líneas sólidas. Este es el valor predeterminado.
  • Fantasma: Las aristas tangentes se muestran mediante líneas discontinuas.

Ejemplo de aristas sólidas, fantasmas y ocultas

Tres opciones de aristas tangentes diferentes, de izquierda a derecha: Sólido (por defecto), Fantasma y Oculto.

De manera predeterminada, la vista sombreada de las piezas no está visible.

Para cambiar su visibilidad, haga clic con el botón derecho en la vista y seleccione Mostrar/ocultar > Mostrar vista sombreada u Ocultar vista en el menú contextual:

ejemplo de una vista sombreada de una entidad

Si la vista de una entidad primaria está sombreada, la vista Detalles también lo estará. Puede cambiar el sombreado independientemente de la entidad primaria y, también, de la entidad secundaria (al hacer clic con el botón derecho en la vista).

Si se aplica una calcomanía a una pieza, solo estará visible cuando se muestre la vista sombreada.

De manera predeterminada, las líneas que indican los taladros roscados están visibles.

Para cambiar su visibilidad, haga clic con el botón derecho en la vista y seleccione Mostrar/ocultar > Mostrar u Ocultar roscas en el menú contextual:

ejemplo de cómo mostrar roscas (líneas en las que se indican los taladros roscados)

La visualización de bocetos es útil para mostrar bocetos de patrón plano en vistas de dibujo de esos patrones planos para chapa metálica.

Para las vistas de piezas, este comando permite mostrar u ocultar los bocetos seleccionados en un elemento Part Studio. Seleccione la vista, haga clic derecho y seleccione Mostrar/Ocultar > Mostrar/Ocultar bocetos. Cuando se abra el cuadro de diálogo Mostrar/ocultar bocetos, seleccione el boceto en el menú. Es posible seleccionar más de un boceto. En este cuadro de diálogo se muestran todos los bocetos del elemento Part Studio en los que se modeló la pieza. Al seleccionar el mismo boceto de dibujo para cada vista, se muestra el boceto en la perspectiva de la vista correspondiente.

Para ocultar un boceto, vuelva a abrir el cuadro de diálogo Mostrar/Ocultar boceto y haga clic para anular la selección del o de los bocetos.

ejemplo de cómo ocultar un boceto ejemplo de cómo ocultar un boceto

Para las vistas de ensamblajes, este comando permite alternar la visibilidad de los bocetos seleccionados del ensamblaje (los bocetos deben insertarse primero en un ensamblaje). De manera predeterminada, los bocetos del ensamblaje están ocultos.

Para cambiar la visibilidad del boceto, haga clic con el botón derecho en la vista y seleccione Mostrar/ocultar > Mostrar bocetos u Ocultar bocetos en el menú contextual.

Cuando se muestran, todos los bocetos insertados en el ensamblaje pasan a ser visibles en el dibujo.

Si se inserta un boceto con puntos de boceto en el dibujo, los puntos de boceto están visibles de manera predeterminada.

Para cambiar su visibilidad, haga clic con el botón derecho en la vista y seleccione Mostrar/ocultar > Mostrar puntos de boceto u Ocultar puntos de boceto en el menú contextual:

Hacer clic con el botón derecho y seleccionar Mostrar puntos de boceto en el menú contextual

Para personalizar la apariencia y el tamaño de los puntos del boceto en el dibujo, utilice el panel Propiedades del dibujo, pestaña Geometría de construcción.

Mostrar u ocultar las aristas de un dibujo. Esta funcionalidad está disponible en todas las vistas de dibujo.

Seleccione la vista, haga clic con el botón derecho del ratón y, a continuación, seleccione Mostrar/ocultar > Mostrar/ocultar aristas en el menú contextual (que se muestra abajo a la izquierda). Se abrirá el cuadro de diálogo Mostrar/ocultar aristas (que se muestra abajo a la derecha):

Mostrar/ocultar aristas en el menú contextual Cuadro de diálogo Mostrar/ocultar aristas

Seleccione las aristas de la vista que desee ocultar. Las aristas se vuelven más gruesas y se representan en color gris para indicar que están marcadas como ocultas. Las líneas ocultas también se muestran en color gris para ayudar a definir las aristas que se deben mostrar. Si comete un error, vuelva a hacer clic en la arista para que se muestre en negro (lo que indica que permanecerá visible). Haga clic en la marca de verificación verde del cuadro de diálogo. Las aristas marcadas como ocultas no se muestran en la vista.

Un ejemplo de cómo ocultar algunas aristas de una vista

Para mostrar las aristas ocultas, invierta este proceso. Seleccione la vista, haga clic con el botón derecho del ratón y seleccione ostrar/ocultar > Mostrar/ocultar aristas en el menú contextual, seleccione las aristas ocultas (en gris) que desee que se muestren. A continuación, haga clic en la marca de verificación verde del cuadro de diálogo.

Es posible mostrar u ocultar las piezas defectuosas que se han insertado en una vista de dibujo de ensamblaje. Las piezas defectuosas se muestran de manera predeterminada en los dibujos de piezas, pero están ocultas por defecto en los dibujos de ensamblaje. Su renderización puede afectar al rendimiento.

Para cambiar la visibilidad de las piezas defectuosas, haga clic con el botón derecho en la vista y seleccione Mostrar/ocultar > Mostrar piezas defectuosas u Ocultar piezas defectuosas en el menú contextual.

Cuando se inserta una vista con una pieza que tiene una operación de Taladro en un dibujo, sus marcas centrales se muestran automáticamente si la vista es normal a la cara en la que se inserta el taladro. Del mismo modo, si una operación de Taladro tiene un patrón (circular o lineal) o simetría, se muestran las marcas centrales automáticas. En el caso de los taladros con patrones circulares o lineales, también se muestran las líneas de conexión entre las marcas centrales.

Para cambiar la visibilidad de las marcas centrales automáticas, haga clic con el botón derecho en la vista y seleccione Mostrar/ocultar > Mostrar marcas centrales automáticas u Ocultar marcas centrales automáticas en el menú contextual:

Mostrar/ocultar los centros de masa automáticos en el menú contextual

Para obtener más información sobre las marcas centrales, consulte Marca central.

Para insertar un boceto en una vista Sección, haga lo siguiente:

  1. Haga clic derecho en la vista en sección y seleccione Mostrar/ocultar > Mostrar/Ocultar bocetos (primera imagen abajo) para abrir el cuadro de diálogo Mostrar/ocultar bocetos (segunda imagen abajo):

    2. Ejemplo de cómo Mostrar/ocultar bocetos en el menú contextual Ejemplo del cuadro de diálogo Mostrar/ocultar bocetos

  2. Desde aquí, haga clic en el boceto o bocetos que desee insertar.

  3. Haga clic en la Ícono de marca de verificación de aceptación casilla de verificación situada en la esquina superior derecha del cuadro de diálogo para insertar el boceto o los bocetos en la vista Sección.

Para insertar un boceto en una vista de sección, haga lo siguiente:

  1. Haga clic derecho en la vista y seleccione Mostrar/ocultar > Mostrar/Ocultar bocetos en el menú contextual.

  2. Haga clic en el boceto o bocetos que desea quitar (observe que ya no están resaltados en azul).
  3. Haga clic en la Ícono de marca de verificación de aceptación casilla de verificación de la esquina superior derecha del cuadro de diálogo para terminar de eliminar el boceto o los bocetos.

Desde una vista de sección, se puede alternar la visibilidad de las líneas de corte de equidistancia si se hace clic con el botón derecho en la vista en sección y se selecciona Mostrar/ocultar > Mostrar líneas de corte equidistantes u Ocultar líneas de corte equidistantes en el menú contextual:

ejemplo de cómo mostrar u ocultar líneas de corte de desfase

Desde una vista de sección, se puede alternar la visibilidad de las notas de plegado para las vistas aplanadas de chapa metálica si se hace clic con el botón derecho en la vista y se selecciona Mostrar/ocultar > Mostrar notas de plegado u Ocultar notas de plegado en el menú contextual:

ejemplo de cómo mostrar u ocultar notas de pliegue

Las intersecciones de piezas son aristas virtuales (curvas dibujadas en los lugares donde se cruzan las partes). De manera predeterminada, no están visibles.

Mantener ocultas las intersecciones de piezas puede mejorar el rendimiento.

Si una vista de ensamblaje con más de 20 piezas no se muestra correctamente porque las piezas interfieren entre sí o porque partes de las aristas o caras que se intersecan se identifican erróneamente como ocultas (o visibles) en cualquier vista, active Mostrar intersecciones de piezas.

Para alternar la visibilidad de las intersecciones de partes, haga clic con el botón derecho en la vista y seleccione Mostrar/ocultar > Mostrar intersecciones de piezas u Ocultar intersecciones de piezas en el menú contextual.

Además de alternar la visualización de aristas virtuales (curvas dibujadas en los lugares donde se intersecan las partes), este comando también restaura la visibilidad de las piezas que se han dejado completamente fuera de la vista debido a que tienen una intersección y a que están parcialmente oscurecidas por la orientación de vista específica.

De manera predeterminada, las piezas siempre están visibles cuando se inserta una vista en un dibujo.

Para alternar su visibilidad, haga clic con el botón derecho en la vista y seleccione Mostrar/ocultar > Mostrar/ocultar piezas en el menú contextual.

Se abre un cuadro de diálogo. Con el foco en el campo Piezas ocultas, seleccione las piezas de la vista que desee ocultar. Haga clic en la marca de verificación (Ícono de marca de verificación de aceptación) para aceptar y cerrar el cuadro de diálogo. Por ejemplo:

De manera predeterminada, las restricciones de boceto están ocultas en la vista.

Para alternar su visibilidad, haga clic con el botón derecho en la vista y seleccione Mostrar/ocultar > Mostrar restricciones u Ocultar restricciones en el menú contextual:

Restricciones de boceto ocultas y a la vista

Restricciones ocultas (izquierda) y a la vista (derecha).

Seleccione una vista y, a continuación, haga clic con el botón secundario y mantenga el puntero sobre Estado de visualización para mostrar una lista de estados de visualización disponibles para la vista. Seleccione uno. Para todas las vistas primarias, el valor predeterminado es 'mostrar todo'. Todas las vistas secundarias cuentan, de manera predeterminada, con el estado de visualización 'seguir al padre'. Las vistas Sección y Detalles solo presentarán el estado de visualización 'seguir al padre'.

Si crea un estado de visualización después de crear el dibujo, actualice el dibujo para utilizar el estado de visualización. Si elimina un estado de visualización del ensamblaje, al actualizar el dibujo se muestra un mensaje de error:

Error al resolver el estado de visualización

Las vistas que utilicen el estado de visualización eliminado estarán vacías, pero permanecerán en el dibujo. El nombre del estado de visualización eliminado ya no aparece en el menú contextual.

Seleccione una vista y, a continuación, haga clic con el botón derecho y pase el cursor sobre Explosión/Posición para mostrar una lista de estados de explosión o posición disponibles para la vista. Seleccione uno.

Si crea una vista de explosión después de crear el dibujo, actualice el dibujo para hacer uso de la explosión. Si elimina una vista de explosión del ensamblaje, entonces al actualizar el dibujo se muestra un mensaje de error:

Error al resolver la vista explosionada

Tenga en cuenta que mover la barra de retroceso del árbol explosionado entre los pasos de explosión no afectará a la vista de dibujo. Las vistas de dibujo reflejan todos los pasos de explosión en una vista explosionada.

Seleccione una vista secundaria, haga clic con el botón secundario y seleccione Suprimir alineación con el padre para desconectar la alineación automática de vistas derivadas de otras vistas con el fin de colocarlas de forma independiente en el dibujo.

Al suprimir una alineación, no se rompe la alineación con las vistas seundarias. Si la vista tiene elementos secundarios (o cualquier alineación), no podrá rotar la vista.

Seleccione la sección parcial, el recorte o la vista auxiliar, haga clic derecho y seleccione Editar sección, Editar recorte o Editar vista auxiliar. Para las vistas de sección y recorte, utilice el cuadro de diálogo que se abre para editar el husillo,el círculo o el polígono. Agregue puntos de husillo, arrastre la forma a un nuevo tamaño o ubicación, o cambie otras especificaciones. Para las vistas auxiliares, utilice el cuadro de diálogo para proporcionar una etiqueta, modificar la arista de la vista original, voltear la vista o activar/desactivar la visibilidad del plano de vista.

Seleccione la vista Sección o la vista sección parcial, haga clic con el botón derecho y seleccione Editar sombreado. Se abre el cuadro de diálogo Editar sombreado. Haga clic en el área de sombreado del dibujo y se abrirá un conjunto de opciones en el cuadro de diálogo, donde puede ajustar el tipo de sombreado (ANSI, ISO o General), el patrón, la escala, el ángulo y el color.

Cuadro de diálogo Editar sombreado

Seleccione una vista de sección o recorte, haga clic derecho y seleccione Quitar sección (o Quitar recorte) para quitar la sección parcial o la vista de recorte, y deje la spline, el círculo o el polígono como referencia. Para quitar el límite, haga clic en él para resaltarlo y, luego, presione la Eliminar o haga clic derecho y seleccione Eliminar.

Consulte Propiedades de vista.

Cambie la orientación de una vista seleccionada. Haga clic con el botón derecho en la vista y seleccione Orientación de vista en el menú contextual. La orientación de la vista actual aparecerá atenuada en el menú:

  • Arriba
  • Izquierda
  • Derecha
  • Frente
  • Atrás
  • Abajo
  • Isométrico

Estos comandos también están disponibles a través del cuadro de diálogo Propiedades de vista.

Alinee las dos vistas seleccionadas vertical u horizontalmente, según sus centros de visualización.

  1. Haga clic con el botón derecho en una vista o seleccione una vista y, a continuación, haga clic con el botón derecho para activar el menú contextual.

  2. Pase el cursor sobre la opción Alinear vistas y, a continuación, seleccione Verticalmente u Horizontalmente.

    El cursor cambia a cursor de selección.

  3. Seleccione otra vista con la que alinear la vista.

Las vistas se alinean y se sale del modo de selección.

Para las vistas giradas, puede elegir girarlas en sentido vertical u horizontal, según la arista recta seleccionada. Los comandos se encuentran en el menú contextual de la vista:

  1. Seleccione una vista.
  2. Haga clic con el botón derecho para activar el menú contextual.
  3. Seleccione Girar la vista en sentido vertical o Girar la vista en sentido horizontal.

    El cursor pasa a ser un cursor de selección.

  4. Seleccione una arista recta con la que girar la vista.

La vista se gira y se sale del modo de comando.

Consulte Agrupar notas.

Copie las anotaciones de una vista o región para replicarlas en otra vista similar con una geometría similar. No es necesario vincular las vistas.

  1. Seleccione una vista.

  2. Haga clic con el botón derecho y seleccione una de las siguientes opciones:

    1. Seleccionar para replicación > Ver: copia todas las anotaciones de la vista en el portapapeles.

    2. Seleccione para replicación > Región: se abre el cuadro de diálogo Replicar región.

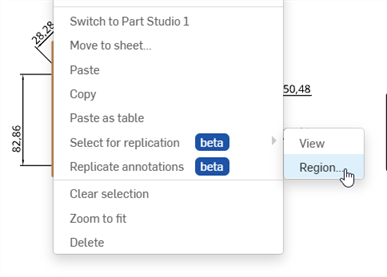

      Replicar anotaciones: región

      1. Ajuste el tamaño del cuadro de selección con los puntos de control de los puntos de las esquinas.

      2. Coloque una selección de puntos centrales rectangulares en la vista.

      3. Presione Entrar o haga clic en la marca de verificación (Ícono de marca de verificación de aceptación). Las anotaciones de la región se copian en el portapapeles.

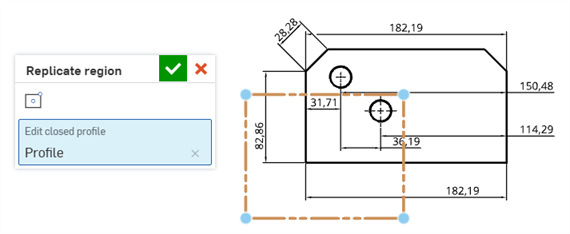

        Selección de una región de replicación

  3. Seleccione la vista en la que desea replicar las anotaciones.

  4. Haga clic con el botón derecho y seleccione Replicar anotaciones.

    1. Si se copió una vista, sus anotaciones se pegan en esta vista.

    2. Si se copió una región, se muestra un cuadro con bordes sólidos con el cursor en el centro.

      1. Haga clic para colocar un cuadro de selección en la vista.

        Selección de una ubicación para las anotaciones replicadas

      2. Ajuste el tamaño de la caja con las asas de los puntos de las esquinas.

        Ajustar el cuadro de selección de la vista

      3. Presione Entrar o haga clic en la marca de verificación (Ícono de marca de verificación de aceptación). Las anotaciones se pegan en esta vista.

        Ejemplo de anotaciones replicadas

El número de anotaciones que se han replicado correctamente se indica en una notificación en la parte superior del área gráfica:

Notificación de anotaciones replicadas
