對文件沒有寫入權限的所有使用者,會看到的預設畫面是唯檢視工具列。

Upon entering a document, a Light user or a user with View Only permissions will see this layout (note the View Only toolbar -for an Assembly- outlined in blue):

Part Studio 中以紅色輪廓線框出「唯檢視」工具列的螢幕擷取畫面

上圖是在瀏覽器版本中出現的「唯檢視」工具列

iPad 裝置中「唯檢視」工具列的範例

上圖是在 iPad 中的出現的「唯檢視」工具列,使用者並無「評論」的權限

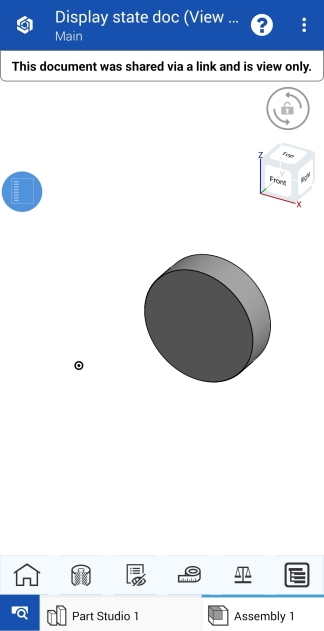

Android 裝置中「唯檢視」工具列的範例

上圖是在 Android 裝置中的出現的「唯檢視」工具列,使用者並無「評論」的權限

A good place for Light users to start understanding Onshape and their Onshape environment is Getting Started as a Light User.

Enterprise 或其他帳戶類型的使用者在僅有「唯檢視」權限的情況下也會有這個工具列。只有 Company 帳戶擁有者可以變更 Company 設定以隱藏所有文件中的「唯檢視」工具列。對文件有編輯權限的使用者並不會看到「唯檢視」工具列。

除了工具列之外,您也可以在草圖或零件上按右鍵來存取可用的指令功能表,像是 [顯示尺寸] 與其他的指令。在特徵清單中的特徵上連按兩下來查看用來建立特徵的設定與選項。

「唯檢視」工具列位在您 Onshape Part Studio 或組合件的底部 (在上圖中以藍色輪廓線框出),提供多至 18 個工具或功能,可用的項目取決於分頁類型或使用者的權限:



Part Studio 唯檢視工具列

上圖是在 Part Studio 中常見的工具列

iOS 與 Android 唯檢視工具列

上圖是在 iOS 裝置上常見的工具列

在 Android 裝置上可見的輕度使用者唯檢視功能表的螢幕擷取畫面

上圖是在 Android 裝置中常見的工具列

組合件唯檢視工具列

上圖是在組合件中常見的工具列

  • 首頁 -Light user home icon 按一下「首頁」圖示來自動還原至文件最初的檢視畫面。
  • Rotate - Light user rotate iconClick the Rotate icon, then click and drag your cursor in the direction you want your document to rotate.
  • Pan - Light user pan iconClick the Pan icon, then click and drag your cursor in the direction you want to pan your document.
  • Zoom to fit - Light user Zoom to fit toolbar iconClick the Zoom to fit icon to automatically zoom your image to fit the middle of the screen. Click the dropdown menu arrow to the right of the icon to see the following features:
    • 縮放成視窗大小 -Light user Zoom to window toolbar icon按一下 [縮放成視窗大小],然後在您要放大的圖元部分拖曳游標形成一個縮放周框方塊;您的圖片即會適當地縮放。
    • 縮放 -Light user icon Zoom to fit icon按一下 [縮放],然後上下或左右拖曳游標來放大或縮小。

    當在桌面電腦上使用 Onshape 應用程式時,您可以隨時使用滑鼠上下捲動來放大或縮小。

    在使用標準 3 鍵滑鼠的 Windows 機器上,Onshape 提供下列的方案讓您在 Part Studios 與組合件中操控 3D 模型:

    3D Rotate: Right-mouse-button-click+drag

    Zoom in and out: Scroll up and scroll down, respectively

    2D pan: Ctrl+right-mouse-button+drag (middle button click+drag)

    For more information on customizing your view manipulation in Onshape, see View Navigation and Viewing Parts.

  • Section view - Light user section view icon Click the Section view icon to open the Section view manipulator:

    有操控器的「剖面視圖」對話方塊

    Select the plane, planar face, or mate connector that you want to view, then click the checkmark Accept checkmark icon in the top right corner of the Section view manipulator to finalize your decision.

  • Properties - Properties icon When you are in a Part Studio, click the Properties icon to open a Properties dialog where you will have the ability to edit your Part Studio's name, description, part number, state, and more:

    「屬性」對話方塊

    To see the properties of a specific part on an entity, click the specific part and then click the Properties icon.

    在組合件中按一下 [屬性] 圖示來開啟「屬性」對話方塊。

    輕度使用者與沒有寫入權限的完全使用者無法編輯屬性。

  • 「外觀」面板 - 「外觀面板」圖示 這個工具只會在選取一個 Part Studio 分頁時出現。按一下來從介面的右側開啟「外觀」面板。

    You can see the color associated with a particular part or face. For more information about assigning colors, see Customizing Parts and Faces: Appearance.

  • 顯示狀態 - Cut list icon 僅在已選取組合件時,這個工具才會出現。按一下來開啟「顯示狀態」對話方塊。詳細資訊請參考顯示狀態

  • 切割清單 - Cut list icon 僅當已選取 Part Studio 分頁且使用「框架」時,這個工具才會出現。按一下來開啟使用者介面右側的「切割清單」面板。詳細資訊請參考切割清單

  • 自訂表格面板 - Custom tables panel icon 這個工具只會在選取一個 Part Studio 分頁時出現。按一下來從介面的右側開啟「自訂表格」面板。如果已在文件中加入自訂表格,系統會開啟表格:

    「自訂表格」面板

  • Configuration panel - Configuratoin panel icon Click the Configuration table icon to open the Configured part properties panel (note that this icon appears only when your assembly or Part Studio contains configured properties):

    輕度使用者「已組態的零件屬性」面板的螢幕擷取畫面

    要進一步了解「組態」面板,請參考組態

  • 材料表 - Bill of materials icon 按一下「BOM」圖示來開啟 BOM 面板,或關閉 BOM 面板。
  • Exploded views - Exploded views panel icon Click the Exploded views icon to open the panel in order to select an Exploded view to display.

    僅當選取了組合件時,這個工具才會出現。

  • Follow a user... - light user Follow a user icon Click the Follow a user icon to open a menu with a list of users that are currently in the document (note that this icon only appears if there are multiple users in a document):

    跟隨使用者螢幕擷取畫面的範例

    按一下您要跟隨的使用者,您的 Onshape 視窗會調整以顯示該使用者即時的文件畫面,如下圖所示:

    在輕度使用者合作檢視器中使用者跟隨另一個使用者的螢幕擷取畫面範例

    若要停止跟隨一個使用者,請再次點按工具列中的 [跟隨使用者] 圖示。若要進一步了解跟隨使用者的詳細資訊,請參考跟隨模式

  • Export tab - Light user Export tab iconClick the Export icon to open the Export dialog. Here, you can edit your document's name and export options.
    • 匯出選取項目 - Export selected icon 按一下「匯出選取項目」圖示來匯出所有選取的幾何 (注意到僅在已選取可匯出幾何的情況下,這個圖示才會出現)。如上圖所示的「匯出」對話方塊出現;編輯您的檔案名稱、格式、版本與匯出選項,然後按一下 [匯出] 按鈕來完成操作。
    • 選擇並匯出... -Select and export icon 若要匯出特定的組合件或零件,按一下 [匯出] 圖示右邊的下拉式功能表箭頭,然後點按 [選擇並匯出...](注意到僅在並未選取可匯出幾何的情況下,這個圖示才會出現)。這樣會開啟「匯出」操控器;按一下您要匯出的零件或組合件,然後再點按右上角的核取記號 Accept checkmark icon 。這樣會開啟與上方所式相同的「匯出」對話方塊。請選擇您的匯出設定然後按一下 [匯出] 按鈕來完成操作。
  • Print - Light user print icon Click the Print icon to open the Print setup dialog:

    列印設定功能表

    您可以於此處編輯您的列印設定。當您準備好列印時,按一下右上角的核取記號 Accept checkmark icon。這樣會開啟文件的預覽列印,並有選項可讓您選擇特定於印表機的設定。

  • Measure - Light user measure iconHold your cursor over the Measure icon to read how the Measure tool functions:

    「測量」工具資訊的螢幕擷取畫面

    上方的訊息說明在選取了圖元或零件時,「測量」工具如何自動出現在 Onshape 視窗的右下角。按一下 [測量] 圖示來查看工具功能的動畫範例。

  • Mass Properties - Light user mass properties iconClick the Mass properties icon to open the Mass properties panel:

    「質量屬性」面板的螢幕擷取畫面

    如果在 Part Studio 中沒有選取任何零件,則「質量屬性」面板會顯示 Part Studio 的屬性。如果已選取了零件,則僅會顯示所選取零件的屬性。

有發行管理責任的使用者

當使用者有發行管理的責任時 (僅限 Enterprise 或 Professional 使用者),可能需要負責核准或發行候選。基於此目的,工具列中並沒有輕度使用者工具;不過,使用者必須經由其所接收到的通知來存取發行候選,這些通知包括:

  • 帶有連結的電子郵件通知
  • 文件中的內部通知
  • 帶有連結的行動裝置通知

這些通知會包含「檢視發行」的連結,點按連結會直接將使用者帶至發行候選對話方塊。
