指定組合件特定顯示狀態 (也就是某些零件、次組合件或結合是隱藏或顯示) 的名稱以方便隨時轉換至該特定顯示狀態。

可以從已出現在圖形區域的理想顯示狀態開始，然後按一下工具列中的「顯示狀態」圖示， 或先按一下圖示來開啟對話方塊。隱藏您不要在顯示中出現的零件或結合 (或將想要顯示的零件或結合設定為可見的)：

  1. Click 「顯示狀態」特徵圖示.

  2. 在組合件中針對您需求的特定視角隱藏與顯示零件和/或結合直至滿意為止。請為特定的零件或次組合件使用環境選單中的 [隱藏] 與 [顯示] 指令。

    Select a part or mate, right-click either the item or the item name in the Instances list, select Hide (or Show). Or, hover over the item name in the Instances list and click the icon to hide or show Hide or show eye icon.

  3. 輸入該顯示的名稱。
  4. Click Plus Sign Iconto add the display state.
  5. Repeat to create more display states.

If you create a display state and then add new parts with mates or Mate connectors, the explicit Mate connectors show up by default in previously created display states while the implicit Mate connectors and mates are hidden by default.

使用先前建立的顯示狀態：

  1. Click 「顯示狀態」特徵圖示.
  2. 從下拉式功能表中選擇一個顯示狀態：

變更顯示狀態以顯示先前隱藏的零件，或是隱藏原本為可見的零件：

  1. Click Display states feature icon to open the display state dialog.
  2. 選擇所需的顯示狀態。
  3. 在實例清單中調整零件的顯示情形 (按一下隱藏/顯示圖示，或使用環境選單變更零件實例的顯示狀態)。
  4. In the Display states dialog, click Display state update icon to update the display state definition.

重新命名顯示狀態：

  1. Click Display states feature icon to open the Display states dialog.
  2. 從下拉式功能表中選擇一個顯示狀態。
  3. Click Edit icon (pencil).
  4. 在「新顯示狀態名稱」中輸入。
  5. 按下 Enter 鍵或在對話方塊外任意處按一下來接受變更。

已成功重新命名顯示狀態。

移除先前建立的顯示狀態：

  1. Click Display states feature icon to open the Display states dialog.
  2. 從下拉式功能表中選擇一個顯示狀態。
  3. Click Display state delete icon.

The display state is immediately removed from the list.

可以從已出現在圖形區域的理想顯示狀態開始，然後輕觸工具列中的「顯示狀態」圖示， 或先輕觸圖示來開啟對話方塊。隱藏您不要在顯示中出現的零件或結合 (或將想要顯示的零件或結合設定為可見的)：

  1. Tap 「顯示狀態」特徵圖示.

  2. 在組合件中針對您需求的特定視角隱藏與顯示零件和/或結合直至滿意為止。請為特定的零件或次組合件使用環境選單中的 [隱藏] 與 [顯示] 指令。

    Select a part or mate, right-click either the item or the item name in the Instances list, select Hide (or Show). Or, hover over the item name in the Instances list and tap the icon to hide or show Hide or show eye icon.

  3. 輸入該顯示的名稱。
  4. Tap Plus Sign Iconto add the display state.
  5. Repeat to create more display states.

If you create a display state and then add new parts with mates or Mate connectors, the explicit Mate connectors show up by default in previously created display states while the implicit Mate connectors and mates are hidden by default.

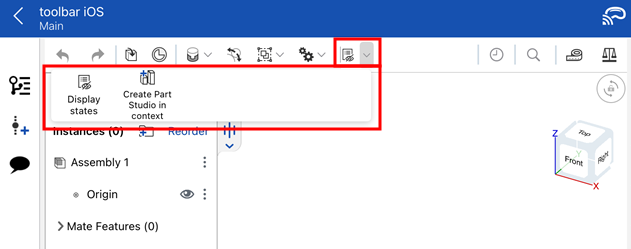

Begin with a desired display already present in the graphics area, and then tap the Display states icon in the toolbar, or tap the icon first to open the dialog. Hide the parts or mates you do not want visible in the display (or make visible those parts or mates that you do want visible):

  1. Tap Display States Feature Icon.

  2. Hide and show parts and/or mates in the Assembly to your satisfaction for a particular view. Use the Hide and Show commands on the context menu for a particular part or subassembly.

    Select a part or mate, right-click either the item or the item name in the Instances list, select Hide (or Show). Or, hover over the item name in the Instances list and tap the icon to hide or show Hide or show eye icon.

  3. Enter a name for the display.
  4. Tap Plus Sign Iconto add the display state.
  5. Repeat to create more display states.

If you create a display state and then add new parts with mates or Mate connectors, the explicit Mate connectors show up by default in previously created display states while the implicit Mate connectors and mates are hidden by default.

  • 當您從組合件中建立工程圖時，會在工程圖中使用「全部顯示」的預設顯示狀態 (不論建立工程圖時組合件的顯示狀態為何)。您可以選擇變更組合件中任何視圖的顯示狀態，然後更新工程圖，或是直接在工程視圖環境選單中選擇一個顯示狀態。
  • 變更組合件的顯示狀態會強調顯示相關工程圖中的 [更新] 圖示，表示工程圖有待決的更新要處理。
  • 您也可以使用在唯檢視工具列中的顯示狀態。
