加入最多 250 個半形字元的文字到草圖中 (您可以複製並貼入至文字對話方塊中)。將草圖文字與大部分的其他草圖圖元一樣操作：擠出、標註尺寸，然後套用限制條件。

若要繪製文字，請從草圖工具列中選取「文字」草圖工具，然後點按左上角並拖曳至右下角以建立文字方塊。您會注意到「文字」對話方塊的開啟。在文字欄位中輸入您的文字，且可以選擇要使用的字型樣式。

您也可以選擇文字是粗體或斜體字體，選擇要水平或垂直反轉文字。文字的預覽會出現在對話方塊的灰色區域中。

當您準備好時，按一下綠色的核取記號來套用文字。如果您想要將文字移動到新的位置，請選擇其中一個角落控制點，然後將其移動到想要的位置上。

  1. 按一下 「文字」工具圖示。
  2. 按一下並拖曳來建立文字方塊的位置與大小 (左下角與高度定義了文字位置與文字第一行的大小)。

    請注意，預設會將水平的限制條件套用至方塊的下邊線。

在出現的對話方塊中：

  1. 輸入您想要的文字 (可以在對話方塊上方的預覽方塊中看到文字的預覽)。
  2. 從下拉式功能表中選擇一個字型。

    請確定選擇了支援您語言的字型。

  3. 選擇是否要設定樣式：粗體、斜體。

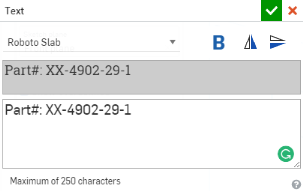

    「文字」對話方塊

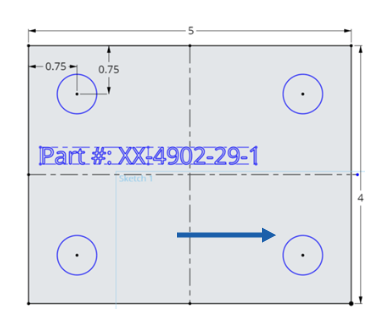

    Part Studio 中「文字」的範例

  4. Optionally, select one of the icons to flip the text:
    • 相對於文字框架的水平中心反轉文字
    • 相對於文字框架的垂直中心反轉文字

    例如，當相對於文字框架的垂直中心反轉上方文字時，結果會如下：

    反轉文字的範例

可以將「文字」對話方塊中的文字欄位轉換為一個表達式。在轉換之後，您可以使用「長度」、「角度」、「數字」與字串變數來做為草圖文字的一部分。詳細資訊請參考在文字表達式中使用變數。

Click 「文字」工具圖示 to open the Text dialog. Right-click on the Default text and select Convert to expression:

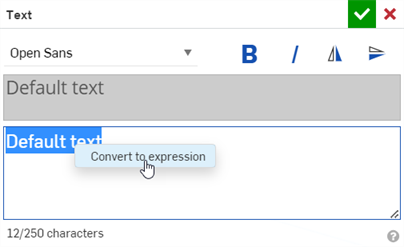

在「文字」對話方塊中轉換為表達式

系統會將預設文字 (Default text) 轉換為表達式，並會有文字表達式輸入行：

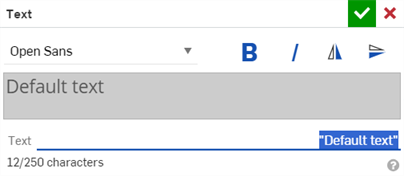

Converting text to an expression.

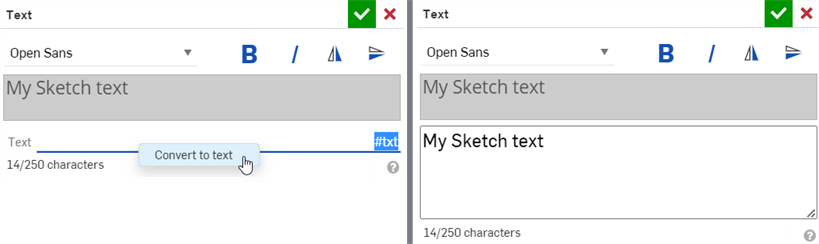

如果您要將表達式轉換回文字，請在「文字」欄位上按右鍵，然後選擇 [轉換為文字] (下圖左側所示)。系統即會將表達式轉換回文字 (下圖右側所示)。

將表達式轉換回文字

在將文字對話方塊中的文字欄位轉換為表達式之後，您可以使用「長度」、「角度」、「數字」與字串變數來做為草圖文字的一部分。詳細資訊請參考文字表達式。

在文字表達式中使用字串變數：

  1. 在建立草圖之前，先使用「變數特徵」或「變數表格」建立字串變數。詳細資訊請參考變數與變數表格。

    字串變數

  2. Select the string variable or enter it on the Text expression entry line (#txt in the example below):

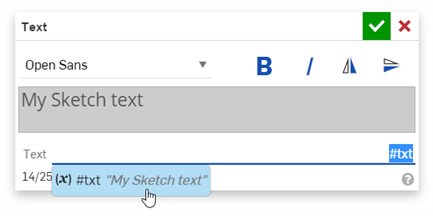

    在「文字」輸入欄位中選擇表達式

    使用變數的草圖文字

    用於草圖文字中的「字串」變數

通常在使用長度值時，您應該除以選用的單位，四捨五入產生的數字，並與字串連接：

  1. 在建立草圖之前，先使用「變數」特徵或「變數表格」建立「長度」變數。詳細資訊請參考變數與變數表格。

    建立一個「長度」變數

  2. On the Text expression entry line, enter roundToPrecision(#Length/in, 3) ~ "in":

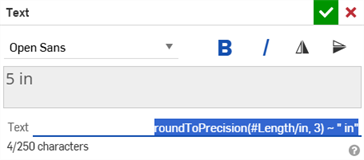

    在「文字」草圖對話方塊中格式化表達式

    1. roundToPrecision() - Rounds the value.

      If you do not precision round the value, floating-point errors can occur. For example, if the Length variable is 5 inches, and you enter #Length/in ~ " in" in the text expression, the result is 4.999999999999999 in.

    2. #Length - 長度變數

    3. /in - 變數除以指定的測量值 (英吋)

    4. 3 - Formats the rounded value to 3 decimal places

    5. ~ 將結果值與字串連在一起

    6. " in" - String value that adds a space and the units label after the value

    「文字」草圖中的長度變數

    用於草圖文字中的「長度」變數

通常在使用角度值時，您應該除以選用的單位，並與字串連接：

  1. 在建立草圖之前，先使用「變數」特徵或「變數表格」建立「角度」變數。詳細資訊請參考變數與變數表格。

    建立一個「角度」變數

  2. On the Text expression entry line, enter #Length/deg ~ " degree":

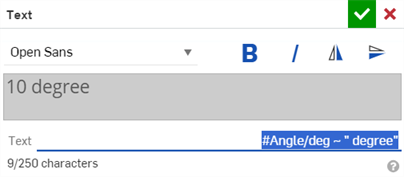

    在「文字」草圖對話方塊中格式化表達式

    1. #Angle - 角度變數

    2. /deg - 變數除以指定的測量值 (度數)

    3. ~ 將結果值與字串連在一起

    4. " degree" - 字串值

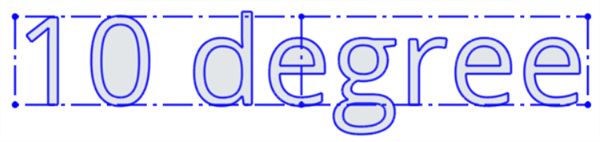

    「文字」草圖中的「角度」變數

    用於草圖文字中的「角度」變數

當使用一個數值時，您可以單用或將其與字串連接在一起：

  1. 在建立草圖之前，先使用「變數」特徵或「變數表格」建立「數字」變數。詳細資訊請參考變數與變數表格。

    建立一個「數字」變數

  2. On the Text expression entry line, enter #Number ~ " items":

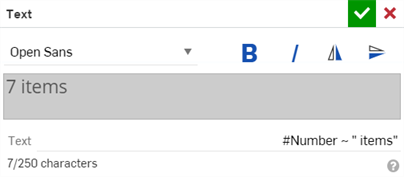

    在「文字」草圖對話方塊中格式化表達式

    1. #Number - 角度變數

    2. ~ 將數字與字串連在一起

    3. " items" - 字串值

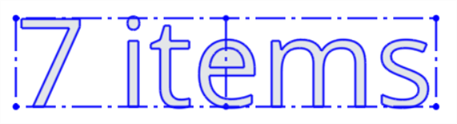

    「文字」草圖中的「數字」變數

    用於草圖文字中的「數字」變數

  • 要編輯現有的草圖文字，從環境選單中選擇 [編輯文字]。
  • 每個文字方塊有最多 250 字元的限制。
  • 當輸入多行文字時，文字的第一行出現在方塊中而接下來的行會出現在方塊「之外」。這是因為方塊代表了文字行的長度與高度 (文字基線到文字上緣線)。

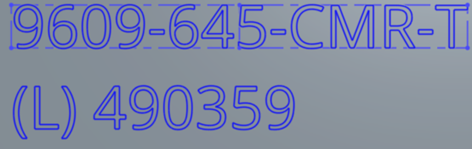

    包含多行文字的「文字」方塊的範例

  • 您可以標註文字方塊的尺寸。

  • 在沒有固定或限制條件的情況下拖曳方塊可移動方塊；請注意，移動的過程中方塊可能是不可見的。
  • 要旋轉方塊，請移除下邊線的水平限制條件，套用固定的限制條件到一個角落上，然後拖曳相對的角落。
  • 要調整方塊的大小，請拖曳一個角落 (確定另一個角落是固定的)。如果已經標註了方塊的尺寸，您無法拖曳來調整大小。
  • 請注意，當您拖曳文字方塊時，僅會看到文字方塊，直到方塊再次就定位時，就可看到文字。
  • You cannot pattern or mirror text in a sketch. However, you can create the text in the sketch, accept the sketch, and then use the Linear pattern, Circular pattern or Mirror features to pattern the entire sketch as a Feature pattern. See Linear feature pattern, Circular feature pattern, or Mirror: feature for more information.

加入最多 250 個半形字元的文字到草圖中 (您可以複製並貼入至文字對話方塊中)。將草圖文字與大部分的其他草圖圖元一樣操作：擠出、標註尺寸，然後套用限制條件。

步驟

  1. 在有草圖開啟的情況下，輕觸 「文字」工具圖示。
  2. 輕觸來設定文字方塊的起點 (角落)。
  3. 輕觸來設定文字方塊的終點 (對角)。

    預設會將水平的限制條件套用至方塊的下邊線。

    文字對話方塊開啟。

  4. 輸入文字，您最多可輸入 250 個半形字元。
  5. 輕觸字型的欄位來檢視可選擇的字型清單。
  6. 輕觸粗體或斜體來分別在粗體與斜體文字間切換。
  7. 輕觸核取記號。

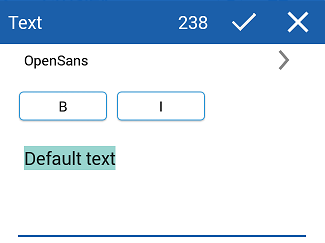

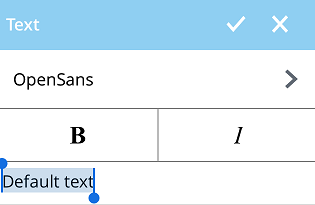

顯示格式設定選項的「文字」對話方塊

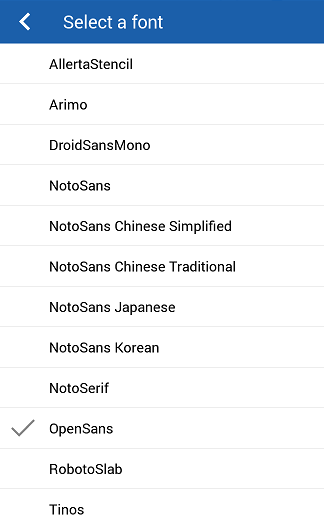

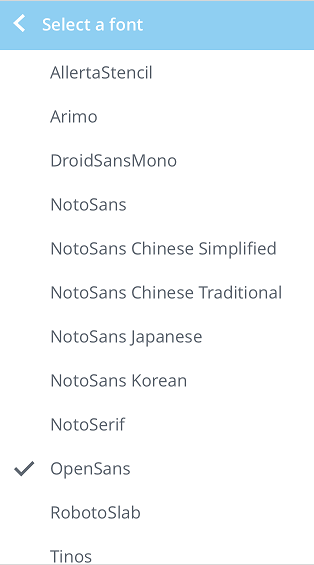

輕觸核取記號來從清單功能表中選擇一個字型家族

提示

  • 若要編輯現有的草圖文字，請輕觸文字圖元 (字元的一部分或文字方塊線)，然後從環境選單中選擇編輯文字。

Two-finger tap to bring up the context menu. See Context Menus for more info.

  • 每個文字方塊有最多 250 字元的限制。
  • 當您按下 Return 鍵來輸入多行文字時，文字的第一行出現在方塊中而接下來的行會出現在方塊「之外」。這是因為方塊代表了文字行的長度與高度 (文字基線到文字上緣線)。
  • 您可以標註文字方塊的尺寸。
  • 在沒有固定或限制至一點的情況下拖曳方塊可移動方塊；請注意，移動的過程中方塊可能是不可見的。
  • 要旋轉方塊，請移除下邊線的水平限制條件，套用固定的限制條件到一個角落上，然後拖曳相對的角落。
  • 若要調整方塊的大小，請拖曳一個角落 (確定另一個角落是固定的)。如果已經標註了方塊的尺寸，您無法拖曳來調整大小。
  • 請注意，當您拖曳文字方塊時，僅會看到文字方塊，直到舉起手指時，就可看到文字。
  • You cannot pattern or mirror text in a sketch. However, you can create the text in the sketch and then use the Part Linear pattern, Circular pattern or Mirror features to pattern the entire sketch as a Feature pattern. See Linear feature pattern, Circular feature pattern, or Mirror: feature for more information.

加入最多 250 個半形字元的文字到草圖中 (您可以複製並貼入至文字對話方塊中)。將草圖文字與大部分的其他草圖圖元一樣操作：擠出、標註尺寸，然後套用限制條件。

步驟

  1. 在有草圖開啟的情況下，輕觸 「文字」工具圖示。
  2. 輕觸來設定文字方塊的起點 (角落)。
  3. 輕觸來設定文字方塊的終點 (對角)。

    4. 預設會將水平的限制條件套用至方塊的下邊線。

    文字對話方塊開啟。

  4. 輸入文字，您最多可輸入 250 個半形字元。
  5. 輕觸字型的欄位來檢視可選擇的字型清單。
  6. 輕觸粗體或斜體來分別在粗體與斜體文字間切換。
  7. 輕觸核取記號。

內有格式設定選項的「文字」對話方塊

輕觸核取記號來從清單功能表中選擇一個字型家族

提示

  • 若要編輯現有的草圖文字，請輕觸文字圖元 (字元的一部分或文字方塊線)，然後從環境選單中選擇編輯文字。

Two-finger tap to bring up the context menu. See Context Menus for more info.

  • 每個文字方塊有最多 250 字元的限制。
  • 當您按下 Return 鍵來輸入多行文字時，文字的第一行出現在方塊中而接下來的行會出現在方塊「之外」。這是因為方塊代表了文字行的長度與高度 (文字基線到文字上緣線)。
  • 您可以標註文字方塊的尺寸。
  • 在沒有固定或限制至一點的情況下拖曳方塊可移動方塊；請注意，移動的過程中方塊可能是不可見的。
  • 要旋轉方塊，請移除下邊線的水平限制條件，套用固定的限制條件到一個角落上，然後拖曳相對的角落。
  • 若要調整方塊的大小，請拖曳一個角落 (確定另一個角落是固定的)。如果已經標註了方塊的尺寸，您無法拖曳來調整大小。
  • 請注意，當您拖曳文字方塊時，僅會看到文字方塊，直到舉起手指時，就可看到文字。
  • You cannot pattern or mirror text in a sketch. However, you can create the text in the sketch and then use the Part Linear pattern, Circular pattern or Mirror features to pattern the entire sketch as a Feature pattern. See Linear feature pattern, Circular feature pattern, or Mirror: feature for more information.
