「變數表格」可讓您在目前的 Part Studio 或組合件中建立、檢視與編輯變數資訊。「變數表格」與「組態」面板、「外觀」面板與「自訂表格」一起位在圖形區域的右側。

使用「變數表格」來建立變數，然後變更變數的值 (即使變數已用於特徵之中)。

關於在 Assembly 分頁中使用變數表格的資訊，請參考變數表格 (Assembly)。

使用變數表格

「變數表格」圖示是位在圖形區域的右側：

1. 按一下圖形區域右側的 (在視角立方體之下)：



   1. 系統會開啟「變數表格」面板，其中的變數表格已準備就緒可供輸入：



2. (選擇性使用) 從面板底部的下拉清單中選擇 [建立 Variable Studio] 來建立新的 Variable Studio 或選擇 [插入 Variable Studio] 來插入來自這個文件或其他文件的現有 Variable Studio：



   插入來自其他文件的 Variable Studio 會建立對這些文件的參考，在所插入的表格中參考是唯讀的。

   在插入來自另一文件的變數表格或變數時，該文件必須有包含變數的一個版本。如果沒有版本存在，如果沒有版本存在，系統會提示您要建立一個版本才能繼續：



3. 在「名稱」欄位中輸入變數的名稱，然後按下 Enter 鍵 (或 Tab 鍵)。變數的名稱必須是 FeatureScript 的識別碼：以字母或底線開始，接著英數字元或底線，不可含空格。

   變數類型與值出現 (如果需要，在「名稱」儲存格上按一下來變更名稱)：



4. 選擇一個類型，然後輸入值。您也可以輸入一個說明 (選用)。

5. 視需要重複這些步驟來建立所有的變數。

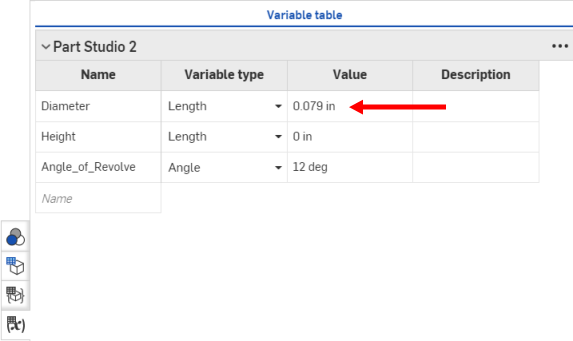

您也可以編輯變數，變更變數類型與值：

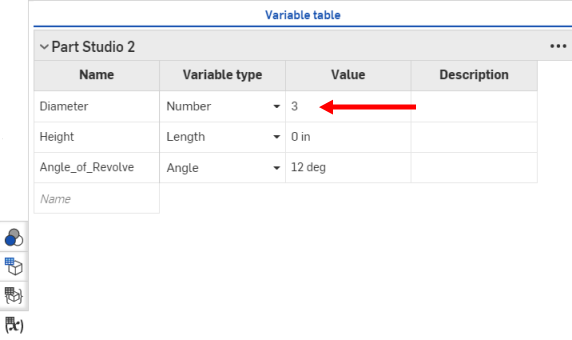

1. 按一下「變數類型」旁的向下箭號來存取提供的變數：選擇一個新的類型然後輸入新的值。系統會儲存每個輸入項目：





若要加入其他變數，請在標示為「新變數名稱」的欄位中輸入名稱，然後提供類型與值。

變數表格選項

按一下表格右上方的省略號來存取下列的選項 (可用的選項取決於 Variable Studio 或變數是否由建立或插入而來 — 參考 — 來自這個或另一個文件)：

• 複製表格 - 將表格複製到剪貼簿中。在 Onshape 之外的試算表程式內貼上與編輯資料，將試算表內的資料複製回剪貼簿中，再將剪貼簿中的資料貼回至變數表格的儲存格或列上。

表頭列是唯讀的。「複製表格」指令會將表頭複製到剪貼簿中，但無法將資料從剪貼簿貼到表頭列中。

• 切換至 Variable Studio [x] - 開啟與目前表格相關的 Variable Studio 分頁。

• 開啟連結的文件 - 開啟包含原始 Variable Studio 的文件。

• 更新連結的文件 - 開啟參考管理員來將 Variable Studio 參考變更為同一文件中的不同版本或不同的文件。

• 上移 / 下移 - 將表格分別移至面板中上一個表格的上方或面板中下一個表格的下方。

• 編輯參考 - 開啟「更新 Variable Studio」對話方塊，可於其中選擇其他的 Variable Studio 來做為參考。

• 移除參考 - 系統會移除 Variable Studio 的參考；並從面板中刪除與移除表格。

變數表格環境選單

在變數表格儲存格上按右鍵來存取變數的環境選單：

• 篩選特徵清單 - 在特徵清單 (以及受變數影響的特徵) 中找出特定的變數。特徵清單會顯示所選的變數和受變數影響的所有特徵。

• 刪除 - 刪除變數並將其中表格中移除。

• 上移/下移 - 將變數列往上或往下移動一列至新的位置。

提示

• 在使用變數特徵建立變數時，除非變數是一個有有效名稱的 FeatureScript 識別碼：以字母或底線開始，接著英數字元或底線，不可含空格，否則變數不會出現在「變數表格」中。

• 若要找出「變數表格」中某一特定變數的相關特徵，請將游標移動暫留在表格中的變數上，系統會在特徵清單中強調顯示變數特徵與所有使用這個變數的特徵：



• 在同一變數表格中定義的變數必須要有獨特的名稱。嘗試在表格中用與其他變數相同的名稱建立變數會取消操作，並會有訊息出現通知您系統並沒有覆寫變數。

• 如果面板中有相同名稱的變數存在於兩個不同的表格中，後一個表格中的變數會有優先權，系統會覆寫上一個表格中的變數。系統會在上方表格中的變數名稱旁放置一個覆寫的圖示：



• 在特徵清單中建立與表格中變數相同名稱的變數會覆寫表格中的變數；表格中的變數會有一個覆寫的圖示。

• 如果您在「變數表格」中變更變數的名稱，所有參考該變數的特徵都會更新以反映變更。

---
