Create a collection of swept bodies sharing a profile, arranged end-to-end.

「框架」特徵會建立共享同一輪廓的掃出本體的集合，會以一端到另一端的方式排列。

「框架」工具需要一個輪廓草圖以在 Part Studio 中描繪出框架自身的輪廓。同時需要有一個「路徑」草圖讓輪廓草圖依循以在不同的 Part Studio 中建立框架 (或您也可以從所提供的草圖輪廓中選擇)。

Click the Frame feature tool on the Part Studio toolbar. Activate the Sketch profile field. The Select sketch dialog opens. Optionally, select the location of the frame profile (Current document, Other documents, or the default Frame profiles). Next, select the Standard, Type, and Size for the profile. Click Generate, and then click Done. With the Selections field in the dialog highlighted, select the Profile sketch in the graphics area. The new frame is applied to the sketch path.

根據預設，「合併相切段」會以互為相切的片段建立一個複合零件。取消核取這個選項則會將所有片段保留為個別的零件。

輸入一個角度或使用操控器來將框架與路徑非置中地對齊。輸入角度參考以變更與法平面的參考角度。按一下箭頭來「跨 Y 軸鏡射」。

選擇「預設轉角類型」：「斜接」、「對接」、「搭接」或「無」。如果選取的是「對接」或「搭接」，您可以按一下箭頭來反轉轉角。選擇「轉角置換」來在各個轉角上調整轉角類型。

核取「限制框架端」來將開始或結束片段修剪至一平面、面或零件。

完成時，按一下核取記號來接受新的框架。

「框架」工具需要一個輪廓草圖以在 Part Studio 中描繪出框架的輪廓。同時需要有一個路徑草圖讓輪廓草圖依循以在不同的 Part Studio 中建立框架 (或您也可以從所提供的草圖輪廓中選擇)。輪廓草圖可以在任何文件的 Part Studio 中，包括在路徑草圖所處的文件內，但必須是在與包含路徑草圖不同的 Part Studio 中。

必須在包含路徑的 Part Studio 中部署「框架」工具。

在包含草圖 (組成要建立框架的路徑) 的 Part Studio 中：

  1. 在工具列中選擇「框架」工具：「框架」工具圖示

    「框架」對話方塊

  2. 啟用「草圖輪廓」欄位。「選擇草圖」對話方塊隨即開啟，接著選擇框架輪廓的位置：

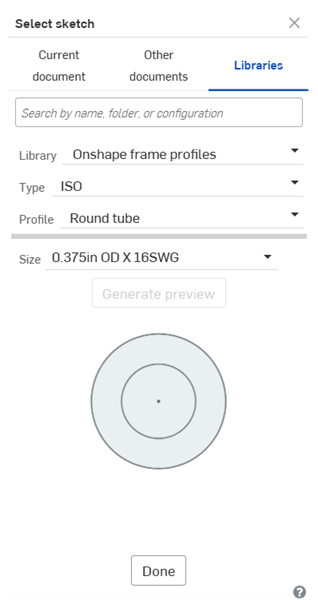

    「選擇草圖」對話方塊

    您可以從下列各處選擇輪廓：

    • Current document - Select a profile from the Part Studios listed.

    • Other documents - Select a document to which you have permissions, from which to select a profile. The profile sketch must exist in a version. If no version exists you are prompted to create one.

    • Frame profiles - Select from these standards: 8020, AISC, and ANSI. For more information on these profiles, see Frame profiles.

      爲輪廓框架選擇一個「類型」、「大小」或「組態」(如果需要或想要)。如果變更了「大小」或「組態」，請按一下「產生」按鈕。

  3. 在選取輪廓之後按一下 [完成]。

  4. 在「框架」對話方塊的「選取項目」欄位中選擇在目前 Part Studio 內的框架路徑。框架路徑可以是草圖曲線、草圖或零件頂點、或是零件的面或邊線。必須以連續的方式選擇路徑。

    您也可以選擇零件的一個面以使用邊線而不使用草圖，或選擇零件的邊線。

  5. 框架現在是沿著路徑對齊，但您可以從沿片段出現的點集合中選擇一個不同的對齊：

    框架於中央沿著路徑對齊

    上方為預設的中央位置

    框架與下方邊線對齊

    上方選取了外側下方邊線

    可選擇性地使用，從「標記輪廓」工具加入的對齊點中選擇。

  6. 預設會選取「合併相切段」，並以互為相切的片段建立一個複合零件。取消核取這個方塊則會將片段保留為個別的零件。

  7. Optionally, set an angle for the frame (or use the manipulator to drag to a setting).

  8. Optionally, set the angle reference for the frame if you want to use a reference other than the normal plane.

  9. Optionally, select a corner type: miter, butt, coped butt, or none.

  10. Optionally, select a corner override: to select one or more corners to which to apply a different corner type.

  11. Optionally, select to limit frame ends: to trim either the starting segment or ending segment to a plane, face, or part.

  12. 當您對框架的規格設定感到滿意時，按一下綠色核取記號。

您可以設定從法平面的角度來讓框架旋轉。使用角度參考選項來選擇法平面之外的參考。使用方向箭頭來反轉角度的方位：

有 45 度角框架的範例

上圖是指定 45 度角的框架。

選擇要在框架片段交接處使用的轉角類型：

  • 斜接

    「斜接」轉角類型 斜接轉角類型 - 圓形框架

  • 對接 - 使用出現的箭頭反轉對接的方向

    「對接」轉角類型 對接轉角類型 - 圓形框架

  • 搭接 - 使用出現的箭頭反轉搭接的方向

    「對接」轉角類型 搭接轉角類型 - 圓形框架

  • 無 - 將轉角保持為開放 (未完成)

    沒有選取轉角類型 (開放、未完成) 無框架類型 - 圓形框架

將一或多個特定轉角置換為選取的轉角類型。選擇要取代的轉角，然後指定要套用的新轉角類型：

置換角落類型的範例 置換角落類型的範例

已選擇左下角來置換轉角類型。在這個範例中您可以按一下箭頭來反轉對接轉角類型的方向。

選擇「限制框架端」來將框架的開始或結束片段修剪至一特定面或零件：

範例顯示套用「限制框架端」之前的片段

上方顯示套用「限制框架端」之前的圖片。

對話方塊中的「限制框架端」 套用「限制框架端」之後的範例

上方是已套用「限制框架端」的圖片。

框架輪廓資源庫是特殊的資料夾，其中包含用來做為範本與以框架套用至草圖圖元的框架輪廓 (草圖)。 每個公司可以有一個由管理員所擁有的框架資源庫，為公司提供的共享權限可讓 Company 帳戶中的每個人存取與使用在指定資料夾中的框架輪廓。此外，每個使用者可以就其個人的使用設定一個框架輪廓資源庫。這個資料夾並不需要特殊的許可權限。個人的框架輪廓資源庫是由個別的使用者存取及使用的。

每個使用者可以建立一個個人的框架輪廓資源庫，每個 Company 帳戶管理員可以建立一個屬於 Company 帳戶的框架輪廓資源庫。

  1. 會在 Onshape 資料夾中建立輪廓並儲存。取決您要設定與管理資源庫的方式，可以從「文件」頁面中：

    1. 建立一個資料夾。必須在根資料夾中建立 Company 資源庫。

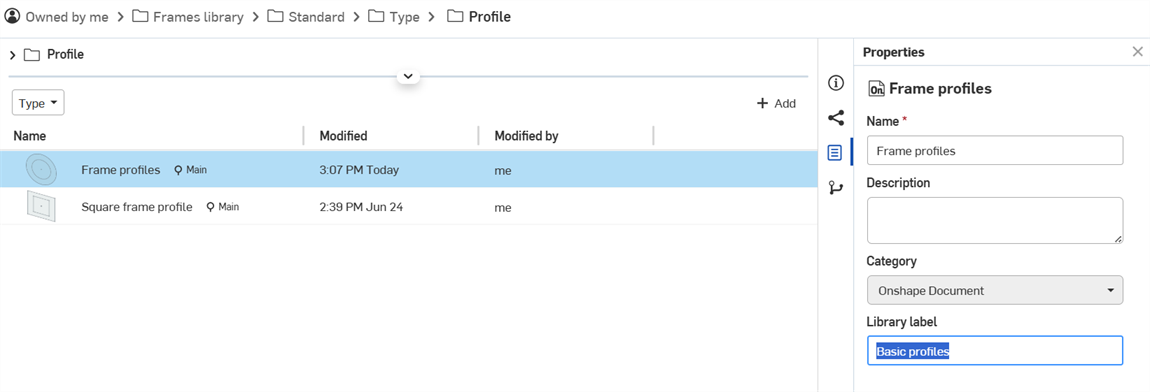

    2. 選擇性地在第一個資料夾之下建立第二個嵌套資料夾。資料夾的名稱會用於「選擇草圖」對話方塊「框架輪廓」分頁中的「標準」欄位。

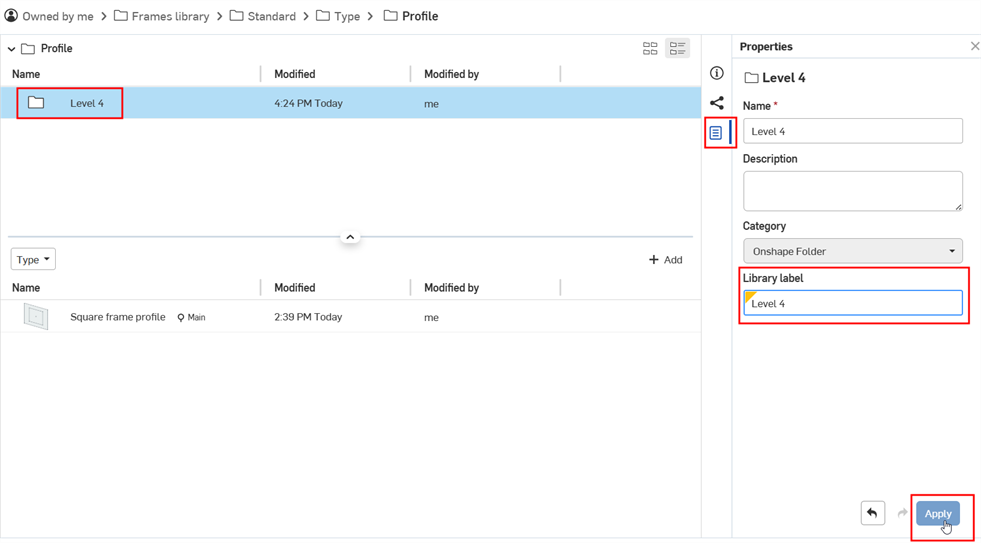

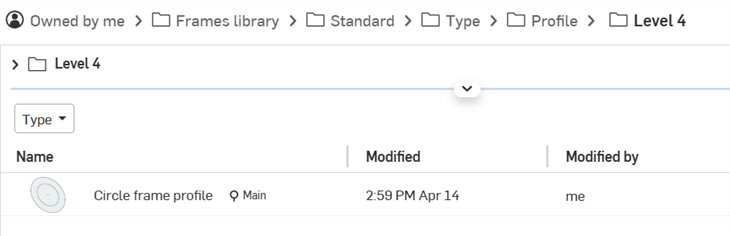

    3. 選擇性地在第二個資料夾之下建立第三個嵌套資料夾。資料夾的名稱會用於「選擇草圖」對話方塊「框架輪廓」分頁中的「類型」欄位。

    如果在您的階層架構中有兩個資料夾，第二個嵌套資料夾的名稱會用於「類型」欄位中。

  2. 如果這是 Company 帳戶的資源庫，則請在「文件」頁面中：

    1. Click the Share icon on the root folder in your hierarchy to open the Share settings dialog:

      按一下資料夾的「共享」圖示

    2. 選擇「Company」分頁。

    3. 核取「連結文件」與「共享」的核取方塊。

    4. Click the Share button:

      資料夾共享設定

    5. Click the Close button.

下列的步驟說明如何在框架輪廓資源庫中編寫一個框架輪廓。在個人資源庫中編寫新框架輪廓的說明同時可用於 Company 資源庫中，可讓有許可權限的使用者將文件加入至公司框架輪廓資源庫中：

  1. 從資料庫階層架構的最低資料夾中按一下建立 > 文件。

  2. 在文件的 Part Studio 分頁中建立定義框架輪廓的草圖。草圖的 Part Studio 名稱會用於「選擇草圖」對話方塊「框架輪廓」分頁中「輪廓」的欄位 (預設是 Part Studio 1)：

    建立框架輪廓 (草圖)

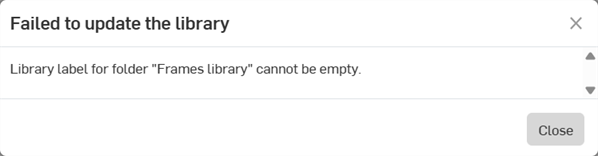

    3. Part Studio 中應該只有一個草圖輪廓。不應建立多個草圖，且會在更新資源庫時造成失敗。

  3. Click the Create version on the Document panel. Enter a version name and optional description. Then click the Create button:

    「建立版本」對話方塊

  4. 在文件頁面中於建立草圖文件的資料夾上按右鍵，然後執行下列的操作之一：

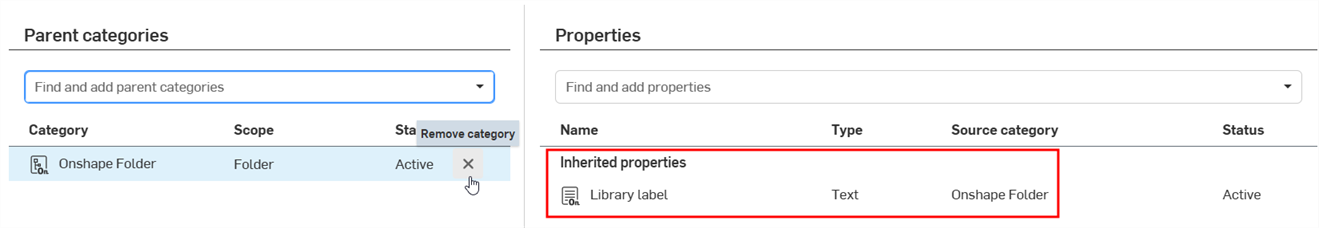

    • If the folder is not yet set up as the frame profile library, select Set library > My frame profiles. When the library is first set up, the folder icon changes to indicate this folder is a frame profile library (Library folder icon):

      設定資源庫 > 我的框架輪廓

    • 如果已經將資料夾設定為框架輪廓資源庫，請選擇 [框架輪廓資源庫]> [更新我的框架輪廓]。這樣會將新框架輪廓更新為框架輪廓資源庫：

      框架輪廓資源庫 > 更新我的框架輪廓

  5. 根據需要建立其他的輪廓草圖文件，然後更新使用者資源庫。

    6. 建議您一次建立一個框架輪廓來熟悉編寫的過程，而不是建立多個框架輪廓然後一次全部產生關聯。

在「文件」頁面中，於框架輪廓資源庫資料夾上按右鍵，然後選擇 [框架輪廓資源庫] > [取消設定我的框架輪廓] (下方第一個圖片所示)。這樣會移除資料夾做為使用者/Company 資源庫之用，但不或刪除資料夾或其內容。如下方第二個圖片所示，資料夾的圖示會變更為標準資料夾的圖示，表示這是一個標準的資料夾 ()：

框架輪廓資源庫 > 取消設定我的框架輪廓 取消設定框架輪廓資源庫

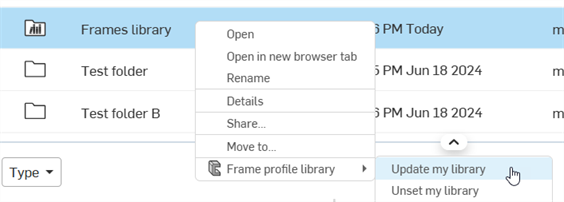

如果您對框架資源庫資料夾內框架輪廓文件做出變更，需要更新 Company 或框架輪廓資源庫，這樣新的變更才會出現於其中。在「文件」頁面中，於框架輪廓資源庫資料夾上按右鍵，然後選擇 [框架輪廓資源庫] > [更新我的框架輪廓]：

框架輪廓資源庫 > 更新我的框架輪廓

在建立 Company 或使用者框架輪廓資源庫，且其中包含一或多個框架輪廓之後：

  1. 建立一個新文件。

  2. Click the Frame feature icon (「框架」工具圖示) on the feature toolbar:

    「框架」對話方塊

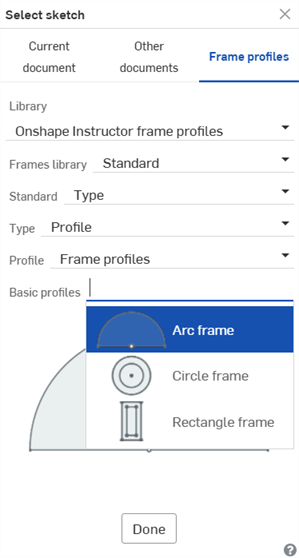

  3. 啟用「草圖輪廓」> 「框架輪廓」分頁。按一下「資源庫」下拉清單並選擇包含框架輪廓文件的資源庫：

    在「選擇草圖」對話方塊中選擇一個資源庫

  4. 在選取輪廓之後按一下 [完成]：

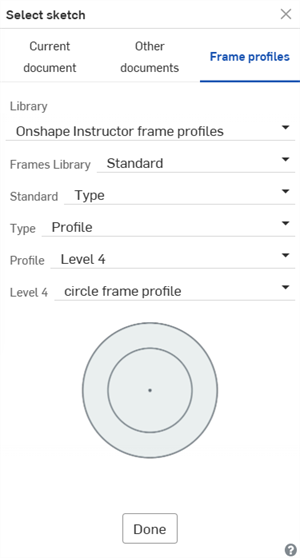

    「選擇草圖」(框架輪廓) 對話方塊

  5. Apply any other Frame feature settings as required, outlined in the Steps section, and click the checkmark to accept the new frame.

  • 無法刪除框架輪廓資源庫。請先取消設定資料夾，然後再刪除它。

  • 無法編輯元素資源庫資料的共享權限。請先取消設定資料夾，然後即可編輯共享的權限。

  • Frame tool iconFrame - Create a collection of swept bodies sharing a profile, arranged end-to-end.
  • Frame trim iconFrame trim - Trim segments as ordered groups.
  • Gusset (for frames) iconGusset - Create gussets between adjacent frame segments.
  • End cap feature tool iconEnd cap - Create one or more end caps for frame segments.
  • Cut list iconCut list - Create a cut list of all the segments in a frame with their characteristics. This operation also creates an open composite part for the collection.
  • Tag profile iconTag Profile - Tag sketch profiles with names, descriptions, and properties for use in the Cut list table.

For an additional Learning center resource, follow the self-paced course here: Frames Fundamentals (Onshape account required).
