Onshape 讓您能夠匯出零件與曲面 (從 Part Studios 中)、整個 Part Studios、整個組合件、連結的文件 (在瀏覽器與 Android 平台上)，以及草圖和平坦面到您的硬碟或雲端來源 (例如，Google Drive 或 Dropbox) 以在他處使用。

To have the option to export to a cloud-source, you must give Onshape permission to access your accounts. For information on integrating your cloud accounts with Onshape, see Managing Your Onshape Professional Subscription.

  • Surfaces may be exported individually from the list (in Part Studios and Assemblies) or selected in the graphics area (use the context menu, Export option) to:
    • 原生或標準格式 (Parasolid、ACIS、STEP、STEP AP242、IGES、SOLIDWORKS、JT、PVZ 與 Rhino)
  • Parts may be exported individually from the Parts list (in Part Studios) or selected in the graphics area (use the context menu, Export option) to:
    • OBJ、STL
    • 原生或標準格式 (Parasolid、ACIS、STEP、STEP AP242、IGES、SOLIDWORKS、Collada、Rhino、JT、PVZ 與 GLTF)。
  • 您可以一次在 Part Studios 中選擇多個零件。對於 STL 與 Parasolid 格式，選擇匯出為一個檔案或個別的檔案。
  • 在組合件中，使用分頁的匯出選項來一次匯出整個組合件。對於 STL 與 Parasolid 格式，選擇匯出為一個檔案或個別的檔案
  • 您可以從「分頁管理員」中同時匯出多個 Part Studios、Drawings 或 Assemblies。
  • You can export linked documents.
  • 匯出複合零件會產生個別零件而非一個零件的匯出。

匯出為個別的檔案會建立包含多個檔案的一個 zip 檔案，每個檔案中會有一個單一零件。

  • 可以將草圖匯出為 DWG 和 DXF 格式。
  • 可以將平坦面匯出為 DWG 和 DXF 格式。
  • 可將鈑金模型的展開型式匯出為 DWG 與 DXF 格式。
  • You can use metadata to name export files, see the Export rules subheading in your plan's Managing Your Onshape Plan topic.

下載的位置是取決於瀏覽器的。如果您想要有提示出現以儲存到不同的位置，請找出瀏覽器設定中 [下載每個檔案前先詢問儲存位置] 的選項。

請注意，下載的資料不會包含特徵或參數式的歷程記錄。詳細資訊請參考下方各主題。

Onshape 讓您能夠匯出零件與曲面 (從 Part Studio 中)、Part Studios、實例 (從組合件中)、次組合件與組合件。

  1. 選擇下列方法之一：

    • 若要從 Part Studio 中匯出一或多個零件，在「零件」清單或直接在圖形區域中選取零件。若要在組合件中選擇一或多個實例，從「特徵」清單或直接在圖形區域中選取實例，接著按右鍵來存取環境選單並點按 [匯出]：

      在 Part Studio 中的零件上按右鍵，然後從環境選單中選擇 [匯出]

    • 若要匯出 Part Studio、組合件或次組合件，在分頁上按右鍵並選擇 [匯出]：

      匯出 Part Studio

    • To export multiple Part Studios or multiple Assemblies at once, open the Tab manager 「分頁管理員」圖示 and Ctrl+click to select multiple Part Studios or Assemblies. Right-click to open the context menu, and click Export. You cannot export a combination of Part Studios and Assemblies:

      匯出多個組合件

      匯出多個組合件

  2. 指定要使用的參數：

    Export dialog

    • File name - By default, this is the name of the current tab or tab from which the part was derived (Part Studio, Assembly) and Part name (if an individual part is selected). Optionally, enter a new name.

      • 在匯出時，為避免不同作業系統間檔案管理員的問題，會以連字號 (-) 取代輸入至「檔案名稱」欄位的特殊字元，像是反斜線 (\)、正斜線 (/)、星號 (*)、英文冒號 (:)、豎線 (|)、大於 (<)、小於 (>)、問號 (?) 與引號 (")。這包括日期類型屬性與其他屬性參考的字元。

      如果「日期類型屬性」格式並未從其預設的設定變更，則在匯出時格式會是 YYYY-MM-DD。

      請參考匯出規則與屬性設定。

    • Format - The format to which the Parts, Part Studio, or Assembly are exported. Options are PARASOLID, ACIS, STEP, IGES, SOLIDWORKS, PVZ, JT, COLLADA, RHINO, GLTF, OBJ, 3MF, and STL.

    • Export models oriented Y axis up - Check this option to reorientate the model.

    • Preprocessing (STEP format only) - The options for parasolid preprocessing. Options are:

      • None - Default behavior of the Parasolid reader with no model preprocessing.
      • Automatic - Uses the Translator preprocessing algorithm used in Parasolid model exporting, which includes model centering (if outside the valid Parasolid bounding box) and the HealAndSew algorithm.
      • Remove small entities only (advanced) - Parasolid reader uses the Bodyshop algorithm of removing small entities (i.e., small edges, small and sliver faces, and spikes) and periodic entity splitting (i.e., periodic faces and ring edges). Also includes advanced preprocessing for split ring edges, re-parameterization of the underlying surfaces of split faces, force setting a trimming loop to all faces, and trimming fins' SP-curves.
      • Remove small entities only (basic) - Parasolid reader uses the Bodyshop algorithm of removing small entities (i.e., small edges, small and sliver faces, and spikes) and periodic entity splitting (i.e., periodic faces and ring edges).
      • Remove small entities only (advanced) and convert all surfaces to b-surfaces - Similar to the Remove small entities only (advanced) option, with the additional preprocessing step where all surfaces are converted to b-surfaces.

    • Version (PARASOLID and STEP formats only) - Specify the format version.

    • Use latest version (PARASOLID and STEP formats only) - When checked (default), the latest supported version is used and the Version field is uneditable. Uncheck to edit the version field and select the format version of your choice.

    • Use custom units for export (STEP format only) -Check to select a custom unit of measurement when exporting. Options are Centimeter, Foot, Inch, Meter, or Millimeter. If unchecked, the STEP file defaults to unitless.

      Export dialog: Custom units dropdown

    • Use compatibility mode for surfaces and curves (IGES format only) - Check this option to export to older IGES version for compatibility with legacy CAD and CAM systems.

    • Resolution (GLTF, OBJ, 3MF, and STL formats only) - Select the resolution of the file: Coarse, Medium, Fine, or Custom. If Custom is selected, for GLTF, OBJ, and 3MF formats specify the Distance tolerance, Angular tolerance, and Maximum chord length. For the STL format, specify the Angular deviation, Chordal tolerance, and Minimum facet width.

    • Compress (GLTF format only) - Compress meshes while exporting. Non-mesh geometry is not compressed.

    • STL Format (STL format only) - Specify whether the STL export is Text or Binary.

    • Units (STL format only) - Specify the measurement units used for the STL export: Centimeter, Foot, Inch, Meter, Millimeter, or Yard.

    • Options - Select either:

      • Download - Downloads the file to your computer.

      • Download and store file in a new tab - Downloads the file to your computer and also creates a new tab in the current Document where the file is stored.

        • 下載的位置是取決於瀏覽器的。如果您想要有提示出現以儲存到不同的位置，請找出瀏覽器設定中 [下載每個檔案前先詢問儲存位置] 的選項。

      • Email with file download link - Email the exported file as a download link (that is, with all plan types except Free and Education). See Exporting via email with the file download link section below.

      • Store file in a new tab - Creates a new tab in the current document where the file is stored.

    • Export unique parts as individual files - By default (unchecked), if multiple parts are selected, they are exported as one file. When checked, the parts are exported as individual files, zipped together.

    • Apply export rules to contents (available only when multiple Part Studios or Assemblies are selected prior to export) - When checked (default), the export rules are applied to all files within the zip folder. When unchecked, export rules are applied only to the zip folder, and not to individual files inside the zip folder.

      當可使用這個選項時，會在第二行下方提供一個「檢視匯出規則」的連結，可用來在新的瀏覽器分頁中開啟「帳戶」> 「喜好設定」> 「匯出規則」。

    • Include hidden instances in export - Optionally, click this checkbox to include hidden instances in the export.

    3. 當以 OBJ 格式匯出時，匯出的項目會是一個包含 .obj 與 .mtl 檔案的 .zip 檔案。.obj 檔案是僅以米為單位的。若要重新匯入 .obj 檔案，您必須先解壓縮 .zip 檔案並僅匯入 .obj 檔案。系統並不支援包含 .obj 與 .mtl 檔案的檔案。

  3. Click Export.

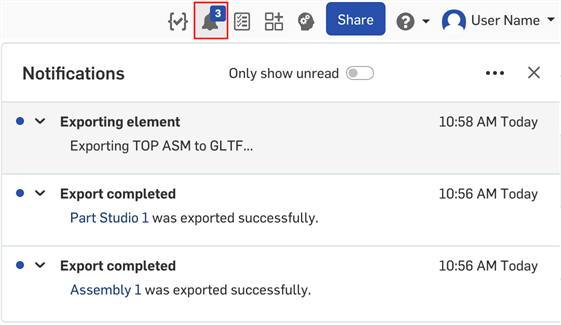

Suppressed parts and instances are not included in Assembly exports.

透過有檔案下載連結的電子郵件來匯出

With every export, you have the option to email the exported file as a download link (that is, with all plan types except Free or Education). For the Option, select Email with file download link:

Export dialog with Email with file download link option chosem

輸入收件者的電子郵件、自訂的電子郵件主旨以及選擇是否要加入訊息。指定下載連結可用的天數：預設是 3 天。

如果您要使用密碼保護電子郵件寄送的連結，請核取 [下載需要有密碼] 並在下一欄中提供密碼。注意：請不要用電子郵件寄送密碼，較好的方式是在電子郵件訊息中請收件者與您聯絡來以其他方式取得密碼。

收件者會收到來自 Onshape 的電子郵件，其中的連結可下載匯入的零件或組合件。

會以文件的預設單位匯出草圖，匯出的平坦面會僅有外部實體幾何，不會有尺寸和內部幾何。指定檔案名稱，選擇格式與版本。選擇性地核取 [將 z-高度設定為零，法線設定為正] 的方塊 (使用此選項以確保有座標在 z 平面上的所有分量的法線向量都有正的 z 分量)。按一下 [匯出]。

Splines are exported as splines. If you prefer to explode the spline into polylines, check the Export splines as polylines check box in the Export dialog.

指定檔案名稱，選擇格式與版本。選擇性地核取 [將 z-高度設定為零，法線設定為正] 的方塊 (使用此選項以確保有座標在 z 平面上的所有分量的法線向量都有正的 z 分量)。按一下 [匯出]。

Splines are exported as splines. If you prefer to explode the spline into polylines, check the Export splines as polylines check box in the Export dialog.

當從圖形區域匯出一個平坦面時，請使用 [匯出為 DXF/DWG] 選項。指定檔案名稱，選擇格式與版本。選擇性地核取 [將 z-高度設定為零，法線設定為正] 的方塊 (使用此選項以確保有座標在 z 平面上的所有分量的法線向量都有正的 z 分量)。按一下 [匯出] (使用 [匯出...] 選項來匯出整個零件而非只是平坦的面)。

在圖形區域中使用環境選單匯出平坦面的範例

詳細資訊請參考匯出工程圖。

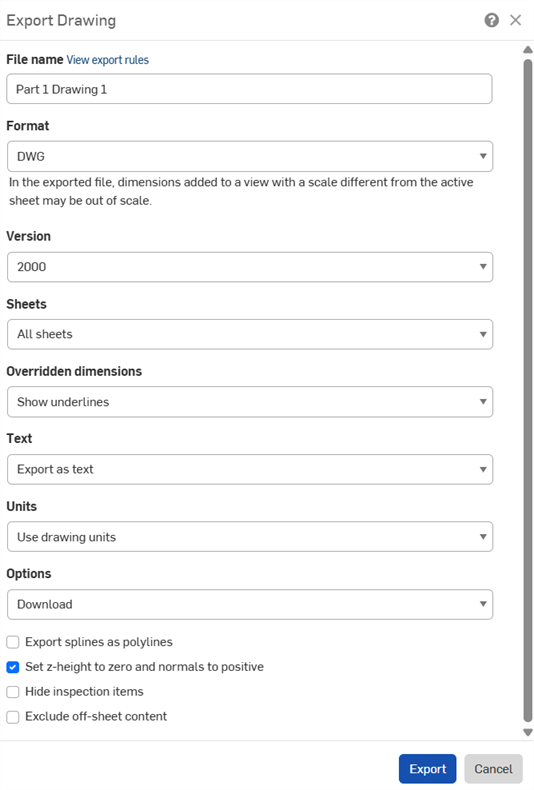

匯出工程圖對話方塊

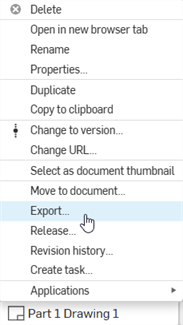

  1. Right-click the Drawing tab.
  2. Select Export.
  3. 指定匯出檔案的名稱。
  4. 選擇所需的匯出格式。
  5. Select the version and sheets, as appropriate.
    • If selecting Custom sheets, enter a range or the sheet number(s).
  6. Choose how to treat overridden dimensions:
    1. Show underlines
    2. Hide underlines
  7. Indicate how to export text and text-based annotations:
    • If exporting to a PDF, select one of:
      • Normal - Export text normally
      • Selectable - Export as selectable text
    • For DWG, DXF, and DWT formats, select one of:
      • Export as text - Export the text as shown in the drawing.
      • Explode into polylines (notes) - Explode the drawing notes into polylines.
      • Explode all into polylines - Explode all drawing annotations, notes, table cell text, and dimensions into polylines.
  8. 如果要匯出為 PDF，請選擇要以彩色、黑白或灰階匯出。
  9. 選擇對匯出檔案所要執行的操作：
    1. 下載
    2. Download and store file in a new tab
    3. 附有檔案下載連結的電子郵件
    4. 在新分頁中存放檔案
    5. Store in an integrated app (Google Drive, for example), if available.
  10. If multiple drawings are exported at once (see Exporting multiple drawings below), check Apply export rules to contents to have export rules applied to all the files within the zip folder. When unchecked, export rules are applied only to the zip folder, and not to individual files inside the zip folder.

    When this option is available, a View export rules link is provided, which opens the Account > Preferences > Export rules in a new browser tab.

  11. Indicate whether to export splines as polylines, available for all formats except PDF.
  12. For DWG, DWT, and DXF exports, you can check the box to Set z-height to zero and normals to positive. This sets the z-height/direction of any hole normals to be positive (+1) for drawings with view geometry.
  13. 選擇在匯出中要顯示或隱藏檢查項目。
  14. Click Export.

Exporting multiple drawings

To export multiple drawings at once, open the Tab manager and Ctrl+click to select multiple drawings. Right-click to open the context menu, and select the Export drawings option. Then, follow the steps above, starting at Step 3.

當您有已發行的圖元時，可以直接從修訂歷程記錄中匯出：

  1. 在已發行的圖元 (例如組合件分頁) 上按右鍵，然後選擇 [修訂歷程記錄]。
  2. 「修訂歷程記錄」對話方塊開啟。
  3. 按一下包含您要匯出圖元的發行的「匯出」按鈕。

    在「修訂歷程記錄」對話方塊中「匯出」按鈕的範例

  4. 選擇您偏好的匯出選項。

  • 在匯出時，為避免不同作業系統間檔案管理員的問題，會以連字號 (-) 取代「檔案名稱」的字元，像是反斜線 (\)、正斜線 (/)、星號 (*)、英文冒號 (:)、豎線 (|)、大於 (<)、小於 (>)、問號 (?) 與引號 (")。

Onshape 讓您能夠匯出零件與曲面 (從 Part Studio 中)、Part Studios、實例 (從組合件中)、次組合件與組合件。

若要匯出，請選擇下列方法之一：

  1. 輸入匯出檔案的檔案名稱。
  2. 指定一個格式：Parasolid、ACIS、IGES、SOLIDWORKS、Collada、GLTF、OBJ、Rhino、STL、3MF 或 STEP (如果需要請指定版本)。
  3. Select an option:
    • 下載
    • 下載並在新分頁中存放檔案
    • 在新分頁中存放檔案
  4. 當在 Part Studio 中有多個零件時，輕觸核取方塊來將零件匯出為個別的檔案。
  5. 輕觸右下角的 [匯出]。

當下載為 OBJ 格式時，您可以選擇自訂的解析度 (粗略、中等、精細、自訂)。

Onshape 讓您能夠匯出零件與曲面 (從 Part Studio 中)、Part Studios、實例 (從組合件中)、次組合件與組合件。

  1. 選擇下列方法之一：

    • 若要從 Part Studio 中匯出一或多個零件，在「零件」清單或直接在圖形區域中選取零件。若要從組合件中匯出一或多個實例，從「特徵」清單或直接在圖形區域中選取實例，接著從文件環境選單中選擇 [匯出]。

    • 若要匯出 Part Studio、組合件或次組合件，在 Part Studio 或組合件分頁中選擇溢位功能表 (請確定選擇功能表時，分頁不是開啟的)，然後輕觸 [匯出]。

      有 [匯出] 選項的分頁功能表 「匯出」對話方塊

  2. 指定要使用的參數：

    • File name - By default, this is the name of the current tab or tab from which the part was derived (Part Studio, Assembly) and Part name (if an individual part is selected). Optionally, enter a new name.

      • 在匯出時，為避免不同作業系統間檔案管理員的問題，會以連字號 (-) 取代輸入至「檔案名稱」欄位的特殊字元，像是反斜線 (\)、正斜線 (/)、星號 (*)、英文冒號 (:)、豎線 (|)、大於 (<)、小於 (>)、問號 (?) 與引號 (")。這包括日期屬性與其他屬性參考的字元。

      如果「日期類型屬性」格式並未從其預設的設定變更，則在匯出時格式會是 YYYY-MM-DD。



      請參考匯出規則與屬性設定。

    • Format - The format to which the Parts, Part Studio, or Assembly are exported. Options are PARASOLID, ACIS, STEP, IGES, SOLIDWORKS, PVZ, JT, COLLADA, RHINO, GLTF, OBJ, 3MF, and STL.

    • Version (PARASOLID and STEP formats only) - Specify the format version.

    • Use latest version (PARASOLID and STEP formats only) - When checked, the latest supported version is used and the Version field is uneditable. Uncheck to edit the version field and select the format version of your choice.

    • Resolution (GLTF, OBJ, 3MF, and STL formats only) - Select the resolution of the file: Coarse, Medium, Fine, or Custom. If Custom is selected, for GLTF, OBJ, and 3MF formats specify the Distance tolerance, Angular tolerance, and Maximum chord length. For the STL format, specify the Angular deviation, Chordal tolerance, and Minimum facet width.

    • Compress (GLTF format only) - Compress meshes while exporting. Non-mesh geometry is not compressed.

    • STL Format (STL format only) - Specify whether the STL export is Text or Binary.

    • Units (STL format only) - Specify the measurement units used for the STL export: Centimeter, Foot, Inch, Meter, Millimeter, or Yard.

    • Options - Select either:

      • Download - Downloads the file to your computer.

      • Download and store file in a new tab - Downloads the file to your computer and also creates a new tab in the current Document where the file is stored.

        • 下載的位置是取決於瀏覽器的。如果您想要有提示出現以儲存到不同的位置，請找出瀏覽器設定中 [下載每個檔案前先詢問儲存位置] 的選項。

      • Store file in a new tab - Creates a new tab in the current document where the file is stored.

    3. 當以 OBJ 格式匯出時，匯出的項目會是一個包含 .obj 與 .mtl 檔案的 .zip 檔案。.obj 檔案是僅以米為單位的。若要重新匯入 .obj 檔案，您必須先解壓縮 .zip 檔案並僅匯入 .obj 檔案。系統並不支援包含 .obj 與 .mtl 檔案的檔案。

  3. 輕觸匯出。

隱藏與抑制的零件和實例「不會」包括在組合件的匯出中。

您可以將 Onshape 工程圖匯出為下列的檔案類型：

匯出功能提供了選擇所需格式的機會；當轉譯完成時，檔案同時會下載到您本機電腦上。

  1. 輕觸三點環境選單。
  2. 選擇匯出。
  3. 指定匯出檔案的名稱。
  4. Select the desired export format:
    • .DWG
    • .DXF
    • .DWT
    • .PDF
  5. 如果匯出為 DXF 或 DWG，請選擇版本與圖頁。如果匯出為 PDF，則請選擇是否要正常地匯出文字，或匯出為可選擇的文字。
  6. 選擇要如何處理重置尺寸：顯示底線或隱藏底線
  7. 如果需要，指明是否要於匯出時爆炸文字。
  8. Select what to do with the export file:
    1. 僅下載檔案
    2. 下載檔案並在將檔案儲存在文件的新分頁中
    3. 僅在新的分頁中存放檔案
  9. 對於 DWG、DWT 與 DXF 匯出，可核取 [將 z-高度設定為零，法線設定為正的] 方塊。這樣會將有視圖幾何工程圖上的任何鑽孔法線的 z-高度/方向設為正的 (+1)。
  • 可以在 Part Studio 中從零件清單內個別地匯出曲面，或是從圖形區域的環境選單匯出。
  • 可以在 Part Studio 中從零件清單內個別地匯出零件。
  • 您可以一次在 Part Studio 中選擇多個零件。對於 STL 與 Parasolid 格式，選擇匯出為一個檔案或個別的檔案。
  • 在組合件中，使用分頁的 [匯出] 選項來一次匯出整個組合件，或在實例清單中選擇實例或次組合件來匯出。

Exporting as individual files creates a zip file with multiple files each containing a single part.
下載的資料不會包含特徵或參數式的歷程記錄。詳細資訊請參考下方各主題。

會以文件的預設單位匯出草圖，匯出的平坦面會僅有外部實體幾何，不會有尺寸和內部幾何。指定檔案名稱，選擇格式與版本。選擇性地核取 [將 z-高度設定為零，法線設定為正] 的方塊 (使用此選項以確保有座標在 z 平面上的所有分量的法線向量都有正的 z 分量)。按一下 [匯出]。

Splines are exported as splines. If you prefer to explode the spline into polylines, check the Export splines as polylines check box in the Export dialog.

  1. 輕觸特徵輕單中草圖旁的溢位功能。
  2. Select Export as DXF/DWG.

    「匯出」對話方塊

  3. Select the format and Tap Export.

當從圖形區域匯出一個平坦面時，請使用 [匯出為 DXF/DWG] 選項。指定檔案名稱，選擇格式與版本。選擇性地核取 [將 z-高度設定為零，法線設定為正] 的方塊 (使用此選項以確保有座標在 z 平面上的所有分量的法線向量都有正的 z 分量)。按一下 [匯出]。

Onshape 讓您能夠匯出零件與曲面 (從 Part Studio 中)、整個 Part Studio、連結的文件、以及次組合件與實例 (從 Assembly 中)、以及整個組合件。

匯出一個包含單一或多個零件的 Part Studio 或 Assembly：

  1. 在 Part Studio 或組合件分頁中選擇溢位功能表：
  2. 輕觸匯出。
  3. 輸入匯出檔案的檔案名稱。
  4. Specify a format: Parasolid, ACIS, IGES, SOLIDWORKS, Collada, GLTF, OBJ, Rhino, STL, 3MF, PVZ, JT, or STEP. (Specify a version if necessary.)

  5. Optionally, select to Export models oriented Y axis up.

  6. 選擇一個版本。選擇性地選取「使用最新的版本」以確保永遠為匯出使用檔案的最新版本。
  7. Select an option:
    • 下載
    • 下載並在新分頁中存放檔案
    • 在新分頁中存放檔案
  8. 當在 Part Studio 或組合件中有多個零件時，您可以選擇將零件匯出為個別的檔案。
  9. 輕觸右上角的匯出。

Onshape 讓您能夠匯出零件與曲面 (從 Part Studio 中)、Part Studios、實例 (從組合件中)、次組合件與組合件。

  1. 選擇下列方法之一：

    • 若要從 Part Studio 中匯出一或多個零件，在「零件」清單或直接在圖形區域中選取零件。若要從組合件中匯出一或多個實例，從「特徵」清單或直接在圖形區域中選取實例，接著從溢位功能表中選擇 [匯出]。

    • 若要匯出 Part Studio、組合件或次組合件，在 Part Studio 或組合件分頁中選擇溢位功能表 (請確定選擇功能表時，分頁不是開啟的)，然後輕觸 [匯出]。

      在 Part Studio 分頁中強調顯示「匯出」時的溢位功能表範例

  2. 指定要使用的參數：

    • File name - By default, this is the name of the current tab or tab from which the part was derived (Part Studio, Assembly) and Part name (if an individual part is selected). Optionally, enter a new name.

      • 在匯出時，為避免不同作業系統間檔案管理員的問題，會以連字號 (-) 取代輸入至「檔案名稱」欄位的特殊字元，像是反斜線 (\)、正斜線 (/)、星號 (*)、英文冒號 (:)、豎線 (|)、大於 (<)、小於 (>)、問號 (?) 與引號 (")。這包括日期屬性與其他屬性參考的字元。

      如果「日期類型屬性」格式並未從其預設的設定變更，則在匯出時格式會是 YYYY-MM-DD。



      請參考匯出規則與屬性設定。

    • Format - The format to which the Parts, Part Studio, or Assembly are exported. Options are PARASOLID, ACIS, STEP, IGES, SOLIDWORKS, PVZ, JT, COLLADA, RHINO, GLTF, OBJ, 3MF, and STL.

    • Export models oriented Y axis up - Check this option to reorientate the model.

    • Version (PARASOLID and STEP formats only) - Specify the format version.

    • Use latest version (PARASOLID and STEP formats only) - When checked, the latest supported version is used and the Version field is uneditable. Uncheck to edit the version field and select the format version of your choice.

    • Resolution (GLTF, OBJ, 3MF, and STL formats only) - Select the resolution of the file: Coarse, Medium, Fine, or Custom. If Custom is selected, for GLTF, OBJ, and 3MF formats specify the Distance tolerance, Angular tolerance, and Maximum chord length. For the STL format, specify the Angular deviation, Chordal tolerance, and Minimum facet width.

    • STL Format (STL format only) - Specify whether the STL export is Text or Binary.

    • Units (STL format only) - Specify the measurement units used for the STL export: Centimeter, Foot, Inch, Meter, Millimeter, or Yard.

    • Options - Select either:

      • Download - Downloads the file to your computer.

      • Download and store file in a new tab - Downloads the file to your computer and also creates a new tab in the current Document where the file is stored.

        • 下載的位置是取決於瀏覽器的。如果您想要有提示出現以儲存到不同的位置，請找出瀏覽器設定中 [下載每個檔案前先詢問儲存位置] 的選項。

      • Store file in a new tab - Creates a new tab in the current document where the file is stored.

    3. 當以 OBJ 格式匯出時，匯出的項目會是一個包含 .obj 與 .mtl 檔案的 .zip 檔案。.obj 檔案是僅以米為單位的。若要重新匯入 .obj 檔案，您必須先解壓縮 .zip 檔案並僅匯入 .obj 檔案。系統並不支援包含 .obj 與 .mtl 檔案的檔案。

  3. 輕觸右上角的匯出。

隱藏與抑制的零件和實例「不會」包括在組合件的匯出中。

  • 可以在 Part Studio 中從零件清單內個別地匯出曲面。
  • 可以在 Part Studios 中從零件清單內個別地匯出零件。
  • 您可以一次在 Part Studios 中選擇多個零件。對於 STL 與 Parasolid 格式，選擇匯出為一個檔案或個別的檔案。
  • You can export linked documents.
  • 在組合件中，使用分頁的匯出選項來一次匯出整個組合件。

匯出為個別的檔案會建立包含多個檔案的一個 zip 檔案，每個檔案中會有一個單一零件。

  • 可以將草圖匯出為 DWG 和 DXF 格式 (Release 11 的格式)
  • 可以將平坦面匯出為 DWG 和 DXF 格式 (Release 11 的格式)

下載的資料不會包含特徵或參數式的歷程記錄。詳細資訊請參考下方各主題。

您可以將 Onshape 工程圖匯出為下列的檔案類型：

匯出功能提供了選擇所需格式的機會；當轉譯完成時，檔案同時會下載到您本機電腦上。

  1. 輕觸工程圖分頁。
  2. 選擇匯出。
  3. 指定匯出檔案的名稱。
  4. Select the desired export format:
    • .DWG
    • .DXF
    • .DWT
    • .PDF
  5. 如果匯出為 DXF 或 DWG，請選擇版本與圖頁。如果匯出為 PDF，則請選擇是否要正常地匯出文字，或匯出為可選擇的文字。
  6. 選擇要如何處理重置尺寸：顯示底線或隱藏底線
  7. 如果需要，指明是否要於匯出時爆炸文字。
  8. Select what to do with the export file:
    1. 僅下載檔案
    2. 下載檔案並在將檔案儲存在文件的新分頁中
    3. 僅在新的分頁中存放檔案
  9. 對於 DWG、DWT 與 DXF 匯出，您可以核取 [將 z-高度設定為零，法線設定為正的] 方塊。這樣會將有視圖幾何工程圖上的任何鑽孔法線的 z-高度/方向設為正的 (+1)。

從「特徵清單」中草圖旁的溢位功能表內存 [匯出] 的指令。若要存取平坦面的 [匯出] 指令，請在選取面之後使用環境選單。會以文件的預設單位匯出草圖，匯出的平坦面會僅有外部實體幾何，不會有尺寸和內部幾何。

Select the format and click Export.

當從圖形區域匯出一個平坦面時，使用匯出為 DXF/DWG 選項 (會匯出為 Release 11 的格式)。使用匯出... 選項來匯出整個零件而不僅是平坦面。
