色彩
Onshape 使用多種色彩來表明在 Onshape 應用程式中選取的項目或發生的狀況。這個主題幫助您了解應用程式對色彩的使用。
色彩選擇器
用於下列位置的色彩選擇器對話方塊可從數位 (RGB) 色彩模型中選擇顏色，然後將其套用至目前的選取項目中：
-
從 Part Studio 中零件環境選單的編輯外觀指令。詳細資訊請參考自訂零件、面、特徵、與草圖：外觀。
-
Part Studio 中的「外觀」面板，可選擇零件、曲面、草圖、與曲線的色彩。詳細資訊請參考「外觀」面板。
-
當按一下攝影機與渲染選項 > 圖形喜好設定對話方塊中高光反射色彩選項旁的色彩圖塊時。詳細資訊請參考圖形喜好設定。
-
Render Studio 外觀參數 (Base color、Paint、Tint、與其他色彩參數)。詳細資訊請參考 Render Studio「Appearances」資源庫與 Render Studio 介面 -「Appearance」面板。
除非下方另有說明，否則色彩選擇器對話方塊在所有位置都有相同的選項：
-

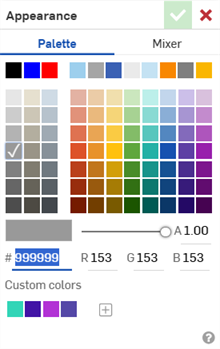

調色盤 - 從預設的色票清單中選擇一個顏色來套用到目前的選取項目上。目前色彩會以白色核取記號表示。
-

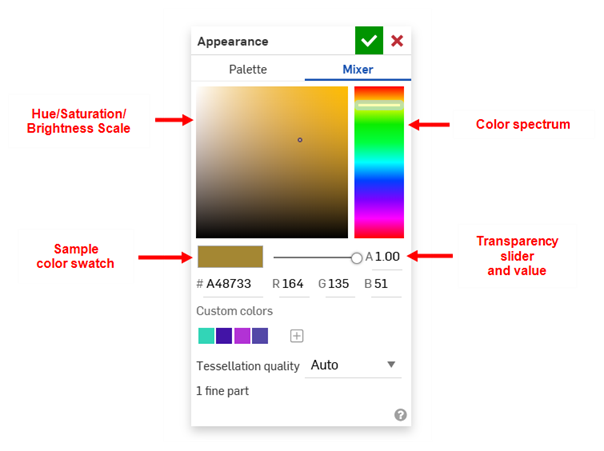

色彩混合器 - 可以從此處建立自訂混合顏色，然後將其套用於目前選取項目上。
使用「調色盤」或「色彩混合器」來選擇色彩以動態更新數值十六進位 (#) 與紅 (R)、綠 (G)、及藍 (B) 色的值，以及「調色盤」/「色彩混合器」部分下方的色票樣本。
-
色譜 - 按一下或使用水平控制桿來從右側的 RGB 色彩模型色譜中選擇一個粗色。
-
色調/飽和度/亮度比例 - 按一下「色彩混合器」左側方框中的某一位置來微調色彩的色調、飽和度和亮度。
-
-
# - 目前色彩的十六進位值。 輸入一個十六進位值來動態更新「色彩混合器」/「調色盤」。
-
R/G/B - 紅/綠/藍色的數值。輸入介於 0 到 255 之間的值來動態更新「色彩混合器」/「調色盤」。
-
透明度 (不是在所有的色彩選擇器對話方塊中提供) - 使用色票樣本右側的垂直滑桿來設定色彩的透明度，可以從 0.00 (完全透明) 到 1.00 (完全不透明)。
-
自訂色彩 - 顯示任何您要加入的自訂色彩。當您在「調色盤」或「色彩混合器」中建立色彩時，按一下加號 (
) 來將色彩加入至「自訂色彩」清單中。 -
鑲嵌品質 (不是在所有的色彩選擇器對話方塊中提供) - 將目前所選零件的鑲嵌品質設定為「自動」、「粗略」、「中等」、「精細」、或「極精細」。目前 Part Studio 中精細零件的數量會列於這個選項下方。詳細資訊請參考指定零件的鑲嵌品質。
零件、面、特徵與草圖色彩 (外觀)
Onshape 有預先決定好的調色盤，以及建立零件時色彩分配的順序。會以八個色彩順序來渲染零件影像，然後在第九個零件重新開始色彩順序：
在 Part Studio 中，您可以將一個色彩套用至零件、面、特徵或草圖上。例如，在零件或零件面 (或零件群組) 上按右鍵，然後為零件選擇「 編輯外觀」，或是為面選擇「新增外觀至面上」。這樣會開啟「 外觀」編輯器 (如下圖所示)。或者您也可以開啟介面右側的「 外觀」面板 (
) 來編輯零件或面色彩。
色彩可幫助分辨零件，或為您的模型提供色彩代碼：
詳細資訊請參考自訂零件、面、特徵與草圖：外觀。
Onshape 中的色彩指標
下方的表格提供用於每個 Onshape 分頁中的色彩，使用環境與個別的範例。
色彩的十六進位值與名稱是來自 ColorHexa。
一般
| 色彩 | 環境 | 範例 |
|
淺灰藍 (#dbf1fa) |
清單欄位中的背景色彩，可將一或多個項目加入其中 |
|
|
淺灰紅 (#f8eaeb) |
清單欄位中有錯誤存在時的背景色彩。 |
|
|
淡褪藍色 (#789ad1) 淺灰藍 (#d0dcef) |
方塊選取（從左到右）
|
|
|
極淺橘色 (#ffdc74) 極灰橘色 (#fff3cf)
|
方塊選取（從右到左）
|
|
|
極柔藍色 (#b2ddf6) 淺灰藍 (#def1fb) 深藍色 (#094174) |
與最近動作相關的資訊警示訊息，顯示於主視圖上方
|
|
|
柔橘色 (#fcda7f) 極灰橘色 (#fff8e6) 極深灰色 (#333333) |
與最近動作相關的警告警示訊息，顯示於主視圖上方
|
|
|
極柔紅色 (#dd979b) 淺灰紅 (#f9ebec) 極深灰色 (#333333) |
與最近動作相關的錯誤警示訊息，顯示於主視圖上方
|
|
|
極柔綠色 (#a2db7d) 淺灰綠 (#ddf6cc) 極深灰色 (#333333) |
與最近動作相關的成功警示訊息，顯示於主視圖上方
|
|
|
豔黃色 (#ffc107) |
編輯組態、命名視角、爆炸視圖的通知 |
|
草圖
| 色彩 | 環境 | 範例 |
|
純藍色 (#0000ff) |
表示使用中草圖內的草圖圖元尚未完全定義；您可以拖曳來移動圖元或變更圖元大小。 |
|
|
黑色 (#000000)
|
|
|
|
濁紅色 (#bd3039) |
表示草圖圖元是過多定義，草圖包含錯誤，或有時代表草圖是無法解出的。 |
|
|
深灰藍 (#949ba0) |
非使用中草圖線/曲線 |
|
|
淺灰藍 (#E3E6E9) |
封閉草圖的填入 (使用或非使用中的草圖) |
|
|
極柔橘色 (#f3bf8e) |
草圖邊線游標暫留 |
|
|
豔黃色 (#ffc107) |
已選取的草圖邊線或圖元 |
  |
|
極柔橘色 (#d9bfa0) |
游標暫留時的草圖尺寸 |
|
|
柔橘色 (#d9a566) |
已選取的草圖尺寸 |
|
|
極柔藍色 (#90cef1) |
草圖平面線與文字 |
|
Part Studios
| 色彩 | 環境 | 範例 |
|
豔黃色 (#ffc107) |
在圖形區域中已選取的零件、曲面、邊線或頂點 |
|
|
濁紅色 (#bd3039) |
|
|
|
豔紫紅 (#d403f9) |
|
|
|
純粉紅色 (#ff005a) |
曲線/曲面分析：U 曲線梳形與邊界 (當選取面時) |
|
|
純藍色 (#0000ff) |
曲線/曲面分析：V 曲線梳形與邊界 (當選取面時) |
|
|
多褪深綠色 (#70a65c) |
曲線/曲面分析：曲線梳形 (當選取邊線時) |
|
|
柔紫羅蘭色 (#b275de) |
曲線/曲面分析：曲線梳形邊界 (當選取邊線時) |
|
|
極深紫紅色 (#440154) |
低閾值二面角分析梳形 |
|
|
深青色 (#21918c) |
中閾值二面角分析梳形 | |
|
豔黃色 (#fde725) |
高閾值二面角分析梳形 |
|
|
白色 (#ffffff) 黑色 (#000000) |
斑馬條紋 |
|
|
Viridis
|
曲率色彩圖 - 色彩：青綠色 |
|
|
藍 -> 紅
|
曲率色彩圖 - 色彩：藍 -> 紅 |
|
|
Plasma
|
曲率色彩圖 - 色彩：Plasma |
|
|
彩虹
|
曲率色彩圖 - 色彩：彩虹 |
|
|
拔模分析 |
|
組合件
| 色彩 | 環境 | 範例 |
|
豔黃色 (#ffc107) |
在圖形區域中選取的零件 |
|
|
濃紅色 (#cd0000) 深檸檬綠 (#009500) 濃藍色 (#0000d0) |
結合連接器 / 結合軸色彩
|
|
|
黑色 (#000000) |
偏移值、箭號與線段。 |
|
|
極柔藍色 (#90cff1) 濁紅色 (#bd3039) 深灰色 (#999999)
|
結合指標圖示 (此處所示的是緊固結合指標)。詳細資訊請參考結合指標。
|
|
|
Viridis
|
模擬色階選項：青綠色 |
|
|
藍 -> 紅
|
模擬色階選項：藍 -> 紅 |
|
|
Plasma
|
模擬色階選項：Plasma |
|
|
彩虹
|
模擬色階選項：彩虹 |
|
