建立工程圖

從 Part Studio 的零件清單或組合件中：

在零件、曲線或曲面上按右鍵。選擇 [建立 <零件、曲線或曲面名稱> 的工程圖]。

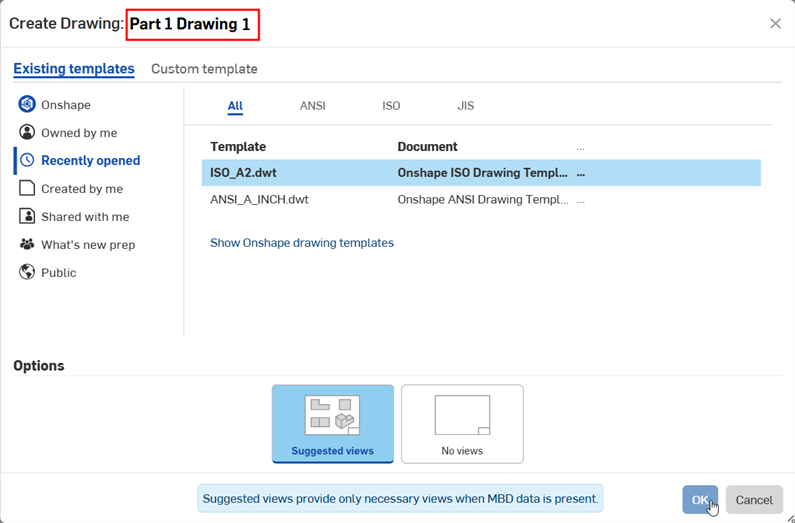

工程圖會根據現有的零件、曲線或曲面名稱來填入工程圖名稱。您可以點按「建立工程圖」對話方塊上方的現有名稱 (下圖中以紅色輪廓線框出) 來編輯工程圖名稱，然後輸入所要的名稱：

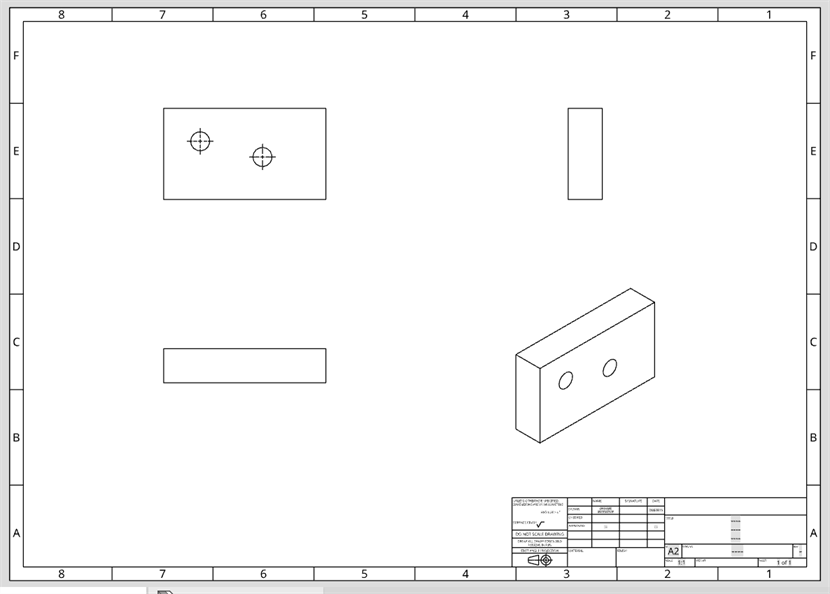

按一下對話方塊底部的建議的視圖，然後按一下確定。零件的四個視圖會插入至工程圖中：

根據預設，系統會開啟您範本中中心符號線的延伸。若要刪除中心符號線，按一下來選擇它並按下 Delete 鍵。關於中心符號線編輯選項的詳細資訊，請參考中心符號線。

從 Part Studio 的零件清單或組合件中：

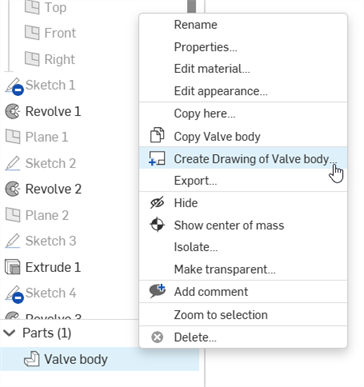

1. 在零件上按右鍵，然後選擇 [建立 <零件> 的工程圖]。

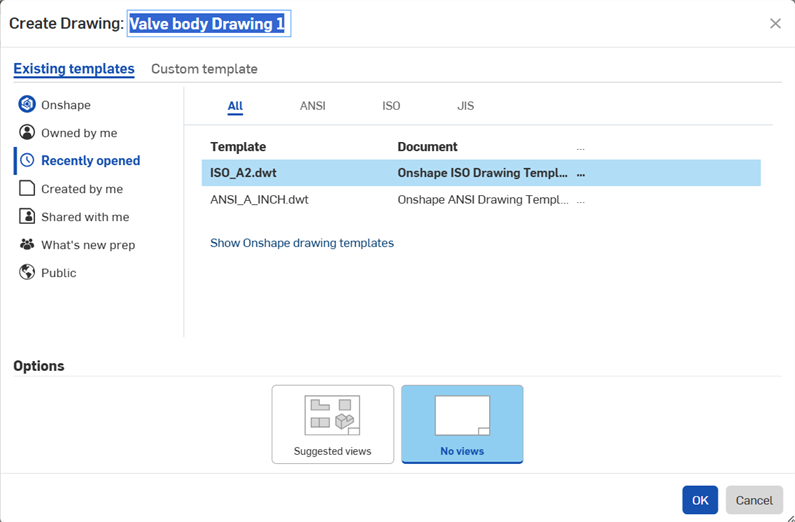

2. 工程圖會根據現有的零件、曲線或曲面名稱來填入工程圖名稱。您可以點按「建立工程圖」對話方塊上方的現有名稱 (下圖中強調顯示) 來編輯工程圖名稱，然後輸入所要的名稱：

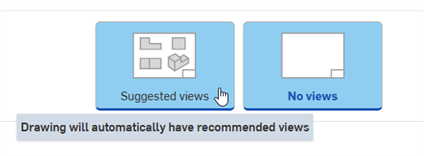

3. 按一下對話方塊底部的建議的視圖，然後按一下確定。

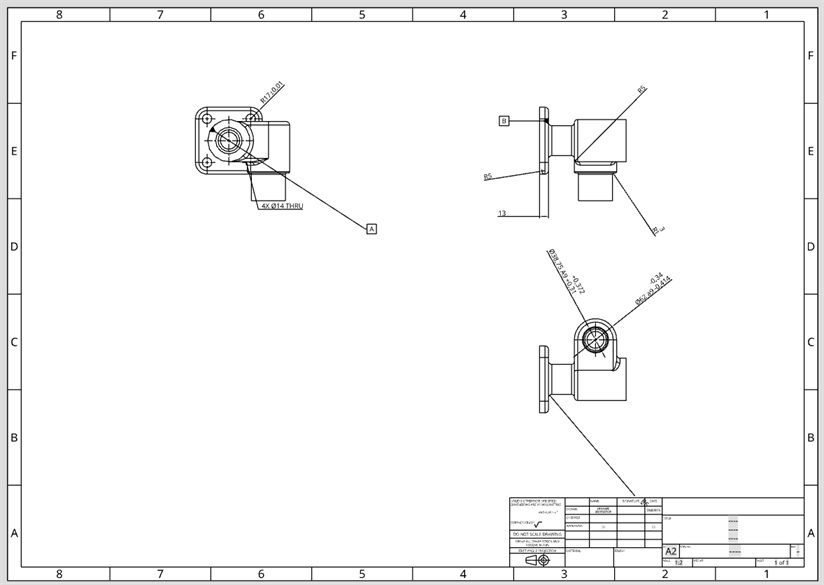

• 建議的視圖 - 自動放置多至 6 正交視圖：前視、上視、左視、後視、下視、右視。如果 MBD 資料出現在前上與左平面中，這些視圖會自動放置在工程圖頁上，註記也會顯示在視圖中。如果 MBD 資料存在於零件中，但並不在插入至工程圖的建議視圖內，MBD 資料會顯示在 MBD 狀態面板的「基準」與「特性」表格中。



• 沒有視圖 - 開啟一個空白的工程圖頁，使用者可於其中選擇要插入的視圖。在使用者插入視圖後，如果 MBD 資料存在於被插入的視圖平面上，則資料會顯示在被插入的工程視圖中。任何遺失的資料會自動顯示在「MBD 狀態」面板的「基準」與「特性」表格中。

  根據預設，系統會開啟您範本中中心符號線的延伸。若要刪除中心符號線，按一下來選擇它並按下 Delete 鍵。關於中心符號線編輯選項的詳細資訊，請參考中心符號線。

注意

• 預設公差會自動顯示在尺寸上，並強調顯示明確的公差；當更新工程圖時，在預設公差中的變更會傳遞到工程圖中。詳細資訊請參考預設公差資源庫。

• 當產生建議的視圖時，會優先考慮上、右和前視圖。這是同時基於包含 MBD 資料的零件平面以及註記所在平面。

  如果使用第一角投影法，順序會根據相關的視圖組進行調整，但仍偏向這些主要方位。

• 所有要求和公差都透過 MBD 檢查表格進行檢視和管理，從而簡化了檢閱和文件編制。

• 當加入這些視圖時，會自動顯示在隱藏線與剖面視圖上的尺寸，這有助於文件的完整性。

• 在將資料填入至工程視圖中時，MBD 資料單位會轉換為工程圖單位。這包括熔接、表面加入與幾何公差。這樣可以確保公制和英制工程圖之間的一致性。
• 在插入零件視圖時，Onshape 會自動避免重複的註記。在插入工程圖之後，使用者可根據需要手動加入參考註記。

  重複避免是基於上/右/前、父視圖對子視圖以及手動視圖插入的情況下視圖插入順序的組合。

• 支援複合零件。這確保了所有零件類型的 MBD 資料都能正確進入工程圖中。

關於在工程圖中檢視與使用 MBD 參考 (註記和尺寸) 的更多資訊，請參考 MBD 狀態。

從建立分頁的功能表中：

按一下加號圖示 ，然後選擇 [建立工程圖]：

工程圖會根據現有的零件、曲線或曲面名稱來填入工程圖名稱。您可以點按「建立工程圖」對話方塊上方的現有名稱 (下圖中強調顯示) 來編輯工程圖名稱，然後輸入所要的名稱：

按一下確定即會建立沒有任何視圖的工程圖 (空白)。

匯入 .DWG 或 .DXF 格式的現有工程圖。您可以在「文件」的頁面上匯入，以及從文件中匯入。

當從「文件」頁面匯入時，會建立一個新的文件：

1. 按一下頁面左上角的「建立」按鈕：

   建立

2. 在下拉功能表中按一下 [匯入檔案...]

1. 選擇 .DWG 或 .DXF 檔案。
2. 選擇文件的擁有者 (如果有的話)。
3. 請注意，新文件會列在文件頁面中 (文件名稱與檔案名稱相同)。

當在文件中匯入時：

1. 按一下 ，然後點按  [匯入]。



2. 選擇 .DWG 或 .DXF 檔案。
3. 請注意到您文件中的新分頁，其名稱與您匯入檔案的名稱相同。

在建立工程圖時必須指定一個範本，並決定工程圖的起始系統變數值、圖頁大小、邊界圖元、單位、標準與其他屬性。

Onshape 擁有並提供公眾使用的範本，名稱像是「Onshape ANSI Drawings Templates」、「Onshape ISO Drawing Templates」等等。若要檢視 Onshape 的範版，請選擇 Onshape 篩選器。

您可以建立您自己的自訂範本。您也可以指定是否要建立四個標準的視角或不要用任何視角來開始。若要變更工程圖的背景色彩，請存取喜好設定下的設定。

要縮小搜尋範圍以找出所需的範本，您可以使用：

• 篩選器 - 在左側的對話方塊中，選擇一個篩選器 (與在文件頁面中提供的篩選器類似)。選擇一個篩選器來縮小範本清單或清單的順序：
  • 最近開啟的 - 以最近開啟的順序列出範本
  • Onshape - 列出 Onshape 所提供的範本
  • 我的範本 - 顯示所有由您建立或其他使用者與您共享的範本 (選擇「本人所建立」或「與本人共享」的子篩選器)；這些包括文件中您有讀取權限的所有 .DWT 檔案。
  • 公開 - 顯示其他 Onshape 使用者設定為公開的所有範本
  • 團隊與公司 - 如果您屬於一個團隊或公司，這些名稱會出現在清單中；按一下名稱來查看可用的範本
• Standards - Across the top/right of the dialog, select a standards acronym to reduce the list of templates to only those of the selected standards format:
  • All - List templates in all supported standards
  • ANSI - List only ANSI standard templates (American National Standards Institute). Note that these templates configure the drawing for third angle view projection with inch or millimeter dimension units.
  • ISO - List only ISO standard templates (International Organization for Standardization). Note that these templates configure the drawing for first angle view projection and millimeter dimension units.
  • JIS - List only JIS standard templates (Japanese Institute for Standardization).

僅會顯示選取篩選器中符合所選標準的範本。

一旦有了工程圖 (空白或有預設視角) 之後，您可以：

1. 加入更多視角，請參考視角。
2. 加入尺寸，請參考尺寸。
3. 加入註解，請參考註解。
4. 如果基礎的幾何變更，您可能會要更新工程圖，請參考更新工程圖。
5. 匯出工程圖。
6. 加入更多圖頁，請參考圖頁。
