Available in: Drawing

工程圖範本是工程圖格式的組成，這些格式包括標題區塊、邊框、區域、屬性 以及樣式。 一旦定義之後，可在建立新工程圖時再次使用工程圖範本。

除了可從頭建立自訂範本之外，Onshape 還提供了一些可供使用和自訂的公共工程圖範本。這些範本是大多數使用者需要的典型範本，應該足夠使用。

若要將來自不同 CAD 軟體套件的工程圖用做為 Onshape 中的範本，請參考在 Onshape 中使用傳統 CAD 工程圖為範本。

關於建立原生 Onshape 工程圖範本的最佳實踐，請參考學習中心內的 Best practices for creating native onshape drawing templates (需要有 Onshape 帳戶)。

如果您需要自訂的工程圖範本以使用公司規定的工程圖範本，請遵循下列步驟操作：

  1. 建立一個新文件。這是用來儲存您所有工程圖範本檔案的文件。
  2. 按一下插入新分頁圖示 () 然後選擇建立工程圖。
  3. 從左側的篩選器清單中選擇 Onshape。
  4. 從上方的水平功能表中選擇標準：

    「建立工程圖」對話方塊

  5. 從可用範本的清單中選擇範本大小。
  6. 按一下 確定。
  7. 在工程圖中自訂範本以符合您的需求。
  8. 在工程圖分頁上按右鍵然後選擇匯出：

    匯出工程圖

  9. 在匯出工程圖對話方塊中：
    1. 在格式之下選擇 DWT：

    2. 在選項之下選擇在新分頁中存放檔案：

      「匯出工程圖」對話方塊：選項

    3. 按一下匯出。

  1. (選用) 在 .dwt 分頁上按右鍵，然後選擇下載來將其儲存在您的本機磁碟中：

    下載 DWT

使用範本：

  1. 在文件中使用「插入新分頁」圖示 ( 加號圖示 )，然後選擇匯入。
  2. 選擇工程圖範本。
  3. 當建立工程圖時，選擇本人所建立的篩選器。
  4. 選擇您要建立的範本。
  5. 按一下 確定。

當您一開始在 Onshape 中建立零件的工程圖時，馬上可以選擇要使用現有的範本或建立自訂的範本：

  1. 在 Part Studio 中從零件的環境選單內選擇 [建立工程圖] 來存取「建立工程圖」對話方塊：

    在零件環境選單中強調顯示 [建立工程圖] 的螢幕擷取畫面範例在零件環境選單中強調顯示 [建立工程圖] 的螢幕擷取畫面範例

  2. 選擇對話方塊最上方的 [自訂範本] (如上圖中紅色箭頭所指左側) 來存取自訂範本對話方塊：

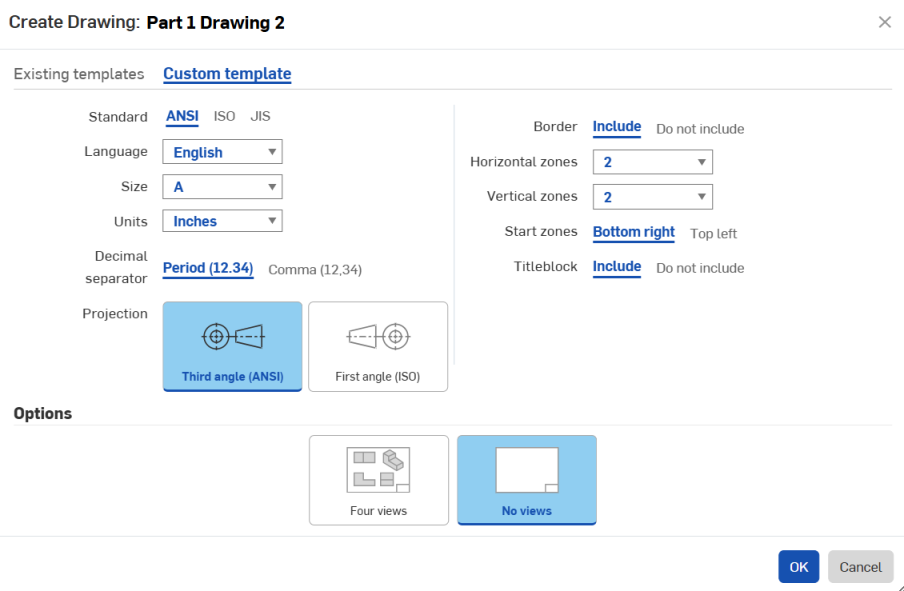

    「自訂範本」對話方塊

  3. 設計您的範本：
    1. Standard - ANSI, ISO, or JIS.
    2. 語言 - 標題方塊文字應顯示的語言。
    3. Size - Choices are presented based on the Standard selected.
    4. Units - Choose from: Millimeters, Centimeters, Meters, Inches, Feet and inches, Foot, or Yards (defaults are by standard).
      • 對工程圖單位的管理是與 Part Studio 和組合件的工作區單位獨立的
        • 。
      • 英呎與英吋僅可於工程圖中使用；不可用於工作區的單位。
    5. 小數分隔符號 - 英文句號或逗號 (預設會根據標準而有所不同，但您可以根據需要來選擇)
    6. 投影 - 第三角或第一角法 (預設會根據標準而有所不同，但您可以根據需要來選擇)
    7. 邊框 - 包括邊框，或建立完全沒有邊框的工程圖。
    8. 橫式區域 - 指定在邊框中橫式區域的數量。
    9. 直式區域 - 指定在邊框中直式區域的數量。
    10. 開始區域 - 指定要從工程圖的哪個角落開始標示區域。
    11. 標題區塊 - 包括標題區塊或不包括標題區塊 (一旦在工程圖模式中時，您仍可以建立自己的標題區塊)
  4. 選擇是否要自動包括四個標準視角或將工程圖留為空白(無視角圖)
  5. 按一下 確定 (或 取消)。

當您有編輯好的理想工程圖時，可以用來建立範本以供之後的工程圖使用。

當將工程圖匯出為 DWT 檔案時，請注意：

  • 僅會將第一張圖頁與第二張圖頁 (如果有的話) 匯出為 DWT 檔案，並不會匯出其他的圖頁。
  • 會刪除所有的視圖，僅保留非視圖的幾何與文字。
  • 檔案格式將是 DWT，版本則為 2013。第一張工程圖頁會是主要的範本，如果有第二張圖頁的話，則會是延續的範本。

步驟

  1. 在「工程圖」分頁上按右鍵，然後選擇 [匯出] 來開啟「匯出工程圖」對話方塊：

在工程圖分頁環境選單中強調顯示 [匯出] 的螢幕擷取畫面範例

  1. 若要建立工程圖範本，請選擇 DWT 的格式 (如上圖所示)。
  2. 按一下匯出。

使用範本：

  1. 在文件中使用「插入新分頁」圖示 ( 加號圖示 )，然後選擇匯入。
  2. 選擇工程圖範本。
  3. 當建立工程圖時，選擇本人所建立的篩選器。
  4. 選擇您要建立的範本。
  5. 按一下 確定。

根據上方指示操作建立 Onshape 工程圖範本，然後在 Onshape 中建立空白的工程圖：

  1. 在範本的步驟中，選擇 [自訂範本]。
  2. 選擇 [不要包括邊框]。
  3. 選擇 [不要包括標題區塊]。
  4. 根據需要設定大小、標準與其他特點。
  5. 按一下 確定 並關閉工程圖中的開啟對話方塊。
  6. 將您已匯出的傳統 CAD 工程圖 (DWG/DXF 格式) 匯入至 Onshape (使用 加號圖示 功能表 >  [匯入] ) 中。
  7. 開啟您建立的空白工程圖。
  8. 使用「插入 DWG/DXF」「插入DWG/DFX」圖示 工具來插入剛上傳的檔案。

  9. 若要調整字型，請選擇文字然後選擇所要使用的支援字型。

    1. 加入修訂表格或圖塊的功能：
      1. 產生一個使用新近上傳的 DWG/DXF 檔案的工程圖。
      2. 在需要處放置表格 (例如右上角)。
    2. 在工程圖範本中加入公司標誌：
      1. 使用插入圖片的指令來上傳標誌。
      2. 插入新上傳的圖片，將其放在工程圖中適當的位置並調整大小。
    3. 在您工程圖中適當的區域插入所需的工程圖欄位：
      1. 將註解加入工程圖中。
      2. 選擇插入欄位的按鈕。

  10. 使用視圖環境選單 (按右鍵存取) 的 [移動至] 指令來加入這些元素：「標題區塊」、「邊框框架」、與「邊框區域」。系統不會輸出在工程圖圖層上的任何項目；僅會是這三個圖層。

    會將元素加入至相對應的圖層中：標題區塊、邊框框架、或邊框區域。

  11. 在工程圖分頁上按右鍵然後選擇 [匯出]。
  12. 選擇 DWT 的格式。
  13. 選擇 [在新分頁中存放檔案] 的選項。
  14. 按一下匯出。
  15. 在為之後的工程圖選擇範本時，這個範本會出現在建立工程圖對話方塊中「本人所建立」與「與本人共享」的篩選器內。
  16. 使用工程圖範本之前請先測試。

  • 在匯出的過程中會加入至相對應圖層的元素：標題區塊、邊框框架、或邊框區域。
  • 不會將工程圖圖層包括在工程圖的 DWT 匯出中。
  • 當格式是設定為已鎖定時，會鎖住邊框框架、邊框區域、與標題區塊圖層。
  • 邊框框架、邊框區域、與標題區塊圖層可以有不同的預設色彩與線條粗細。
  • 當匯出至 DWG/DXF 時，在邊框框架、邊框區域、與標題區塊圖層中的內容會位在特定的圖層中 (例如，BORDER_FRAME, BORDER_ZONES, TITLE_BLOCK)。
    • 請注意，較舊版本的 DWG/DXF 格式可能不會完全支援圖層。
  • 當工程圖圖頁大小變更時，標題區塊不會改變。不過，邊框框架與邊框區域會以較大/較小的大小或是更多或更少的區域來重新繪製。
  • 在圖頁大小變更或圖頁格式置換時，並不會取代工程圖圖層中的所有內容。
