草图工具
“草图”工具栏中的工具,例如直线、拐角矩形、中心点矩形、中心点圆、3 点圆、相切圆弧、3 点圆弧、样条、点和构造,用于在 Part Studio 中创建草图。

当您执行以下操作时,会显示草图工具栏:
- 通过单击特征工具栏中的“创建新草图”工具创建新草图
- 打开现有草图进行编辑
它包含创建 2D 草图(从其创建 3D 特征或零件)所需的全部工具。
工具图标旁边的小箭头指示下拉菜单:
箭头旁边表示组的图标是该组之前选择的最后一个工具。
从草图工具栏中访问“拉伸”或“旋转”时,会接受打开的草图并关闭对话框。此时,特征对话框(“拉伸”或“旋转”)会打开,并自动选择所有面域。
在活动草图中(在草图对话框打开的情况下),使用 S 键访问草图快捷栏:
通过您的 Onshape 帐户“首选项”页面自定义草图快捷栏。
要详细了解如何自定义 Part Studio、装配体或 Feature Studio 的工具栏,请参见工具栏和文档菜单。


请注意,特征工具栏中提供了其余特征工具。

- 按 Esc 键可退出工具选择。
- 选择时,非完全约束的草图点(以蓝色或红色显示)优先于任何重叠的完全约束的草图点(显示为黑色)。
- 您可以在草图曲线和平面之间应用约束(包括尺寸)。
-
您可以在 Part Studio 中的数值输入框中使用表达式和三角函数。
- 通过草图环境菜单能够快速访问可用于草图的许多命令。
For more information, see Context Menus.

除曲面处理工具外,曲线还用于创建曲面的基本构件。

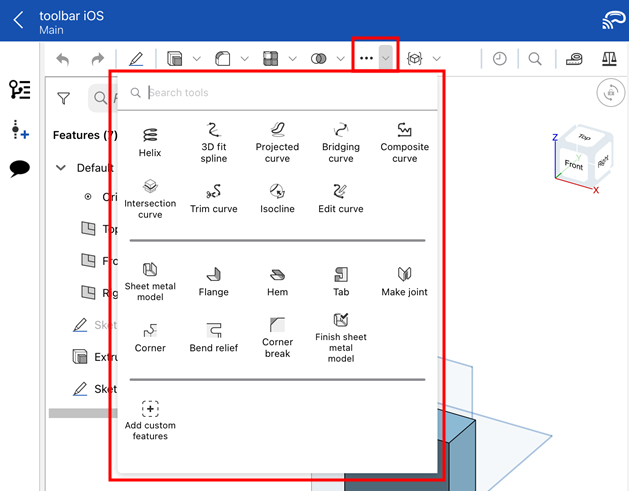

这列出了曲线特征工具的集合。这不是一份详尽的清单。操作曲线时可以使用其他特征工具。
- 草图工具 - 草图工具栏中的工具,例如线、拐角矩形、中心点矩形、中心点圆、三点圆、切线弧、三点弧、三点弧、样条、点和构造,用于在 Part Studio 中创建草图。
-
螺旋 - 使用圆锥形或圆柱面、嵌合连接器的单轴或 z 轴或圆形边创建螺旋。
-
3D 拟合样条-通过一系列顶点创建 3D 拟合样条。创建的曲线列在“曲线”下的零件列表中。
-
投影曲线 - 从两个草图的投影创建曲线(“两个草图”选项)或从面上的曲线的投影创造曲线(“曲线到面”选项)。
-
桥接曲线 - 创建一条连接任意两个点、顶点或嵌合连接器的曲线。生成的曲线列在特征列表和零件列表中。
-
复合曲线 - 将多条边显示为一条曲线。选择多条相邻边、草图图元和其他曲线。选择非连续边可能会导致创建多条曲线。针对每条曲线的选择,必须在其顶点处相遇。(曲线列在零件 > 曲线列表中。)
-
相交曲线 - 在两个或多个曲面或面的相交处创建曲线。所选对象必须相交。
-
修剪曲线 - 按一定距离修剪或延伸曲线,或修剪或延伸到边界图元。
-
等斜线 - 在倾斜的面上创建等斜线。在斜面上创建一条等斜线。等斜线所在面的位置与其参考定义相比具有一定坡度。生成的等斜线将列在特征列表和零件清单中。
-
偏移曲线 - 通过偏移周围面的边来创建、延伸和/或分割新曲线。
-
等参曲线 - 创建沿 U 或 V 方向的面或曲面延伸的平滑曲线。
-
编辑曲线 - 通过选择草图图元或曲线来编辑现有曲线,以应用简化的近似值、提升角度、重新定位控制曲线顶点和/或平面化到任何 2D 平面。
-
Routing curve - Create a multi-point curve across one or more planes in 3D space (routed path). This is useful for creating pipe routing, wiring, and NURBS curves for advanced surfacing.

草图工具用于创建构造 3D 特征和零件所需的 2D 草图。
在打开的文档中,顶部是主工具栏:

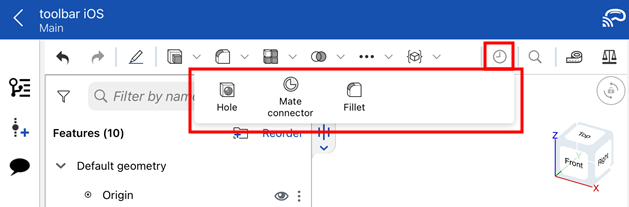

在主工具栏中,左侧是“撤消”/“重做”按钮,“撤消”/“重做”按钮右侧是草图和特征工具图标,右侧是测量工具和质量属性工具。
轻按“新建草图”工具开始绘制草图:
此时将打开草图对话框:
开始绘制新草图时,“新建草图”工具现在会包含所有草图工具功能。轻按可查看草图工具的列表:
竖直滚动以查看草图工具的整个列表。
当草图处于打开状态时,为了方便起见,构造工具会移至主工具栏。有关构造工具的更多信息,请参见构造。
入门
- 选择“新建草图”工具。
此时将打开草图对话框。
- 选择零件的平面或平坦面,或轻按“配合连接器”图标并选择一个配合连接器。
- 选择一个草图工具,开始绘制草图。
複製與貼上
您可以在一个 Part Studio 内或多个 Part Studio 间复制和粘贴草图。
要复制草图:
- 在特征列表中选择草图,打开环境菜单,然后选择“复制草图”
- 在特征列表中选择草图的溢出式菜单,然后选择“复制草图”
- 编辑或创建草图时,打开环境菜单,然后选择“复制草图”
复制草图后,您可以移至其他 Part Studio,并将该草图粘贴到其他 Part Studio 中的草图或特征中。
要粘贴草图:
- 在特征列表中选择草图,打开环境菜单,然后选择“粘贴到草图中”
- 在特征列表中选择草图的溢出式菜单,然后选择“粘贴到草图中”
- 编辑或创建草图时,打开环境菜单,然后选择“粘贴到草图中”
- 编辑特征时,选择一个平面,打开环境菜单,然后选择“粘贴到草图中”
粘贴草图后,通过轻触并拖动或者轻按来放置粘贴的草图。
提示
- 在没有工具处于活动状态的情况下,轻触并拖动点或草图图元可对其进行调整。
- 您可以在草图曲线和平面之间应用约束(包括尺寸)。

草图工具用于创建构造 3D 特征和零件所需的 2D 草图。
在打开的文档中,顶部是主工具栏:
在主工具栏中,左侧是“撤消”/“重做”按钮,“撤消”/“重做”按钮右侧是草图和特征工具图标,右侧是测量工具和质量属性工具。
轻按“新建草图”工具开始绘制草图:
此时将打开草图对话框:
开始绘制新草图时,“新建草图”工具现在会包含所有草图工具功能。轻按可查看草图工具的列表:
竖直滚动以查看草图工具的整个列表。
当草图处于打开状态时,为了方便起见,构造工具会移至主工具栏。有关构造工具的更多信息,请参见构造。
入门
- 选择“新建草图”工具。
此时将打开草图对话框。
- 选择零件的平面或平坦面,或轻按“配合连接器”图标并选择一个配合连接器。
- 选择一个草图工具,开始绘制草图。
複製與貼上
您可以在一个 Part Studio 内或多个 Part Studio 间复制和粘贴草图。
要复制草图:
- 在特征列表中选择草图,打开环境菜单,然后选择“复制草图”
- 在特征列表中选择草图的溢出式菜单,然后选择“复制草图”
- 编辑或创建草图时,打开环境菜单,然后选择“复制草图”
复制草图后,您可以移至其他 Part Studio,并将该草图粘贴到其他 Part Studio 中的草图或特征中。
要粘贴草图:
- 在特征列表中选择草图,打开环境菜单,然后选择“粘贴到草图中”
- 在特征列表中选择草图的溢出式菜单,然后选择“粘贴到草图中”
- 编辑或创建草图时,打开环境菜单,然后选择“粘贴到草图中”
- 编辑特征时,选择一个平面,打开环境菜单,然后选择“粘贴到草图中”
粘贴草图后,您可以通过轻触并拖动或者轻按来放置粘贴的草图。
提示
- 在没有工具处于活动状态的情况下,轻触并拖动点或草图图元可对其进行调整。
- 您可以在草图曲线和平面之间应用约束(包括尺寸)。
如需其他学习中心资源,请点击此处的自定进度课程:草图简介(需要 Onshape 帐户)。
